金属包装容器结构设计

金属包装容器结构设计与制造1.金属容器的分类方法：A.按容器形状分类可分为圆形罐、方形罐、椭圆形罐、扁圆形罐、梯形罐、马蹄形罐等。

2.金属容器基本制造工艺：冷冲压工艺、焊接工艺和黏结工艺。

3.金属板料弯曲过程分为弹性弯曲阶段和塑性弯曲阶段，A.弹性弯曲阶段：在弹性弯曲阶段，变形量最小，其应力仅产生于弯曲圆弧的切线方向。

与凸模接触的靠近内侧的板料，产生压缩变形，应力状态为单向受压。

与凹模接触的靠近外侧的应力状态为单向受拉。

B.塑性弯曲阶段：随着外加弯矩的增加，板材的弯曲变形增大，其内、外表层金属先达到屈服极限，板料开始由弹性变形阶段转入塑性变形阶段。

随着弯矩的不断增加，塑性变形由表向内里扩展，最后使整个断面进入塑性状态。

塑性弯曲可分为三类：a.弹塑性弯曲b.线性纯塑性弯曲c.立体纯塑性弯曲。

4.拉深工艺：将平板毛坯通过拉深模具制成开口筒形或其他断面形状的零件，或将筒形或其他断面开头毛坯再制成筒形或其他断面形状的零件。

5.缩口是将预先拉深好的圆筒形件或管件坯料通过缩口模具将其口部直径缩小的一种成形工序。

6.胀形是通过模具使空心件或管状坯料向外扩张，胀出所需的凸起曲面。

7.翻边是将制件的孔边缘或外边缘在模具的作用下翻出竖立的或成一定角度的直边。

8.整形一般用于弯曲、拉深或其他成型工序之后。

9.旋压是将毛坯固定在旋压机的胎具上，是毛坯随同旋压机的主轴旋转，同时操作赶棒，是赶棒加压与毛坯，毛坯便逐渐紧贴胎具，从而获得所要求的形状和尺寸的制作。

10.钎焊：采用与钎焊金属不同而熔点低得钎料作为填充金属，加热熔化钎料并渗入焊件接缝间隙内，使焊件牢固地连接1起来的一种方法。

11.焊接工艺加工技术主要应用钎焊技术（常指锡焊）和电阻焊技术（包括电焊和缝焊），目前比较先进的工艺已采用激光焊技术。

12.电阻焊是利用电流通过焊件时所产生的电阻热加热焊件的接合处，使其金属达到塑性状态或熔化状态时施加一定的压力，使焊件牢固地连接在一起的方法。

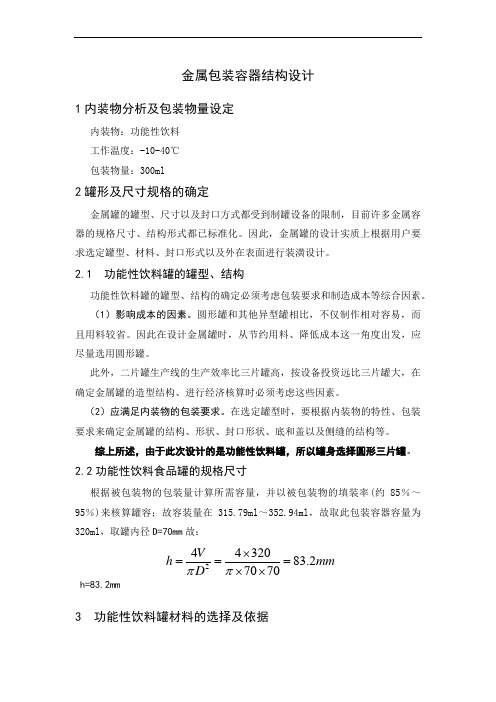

金属包装容器结构设计1内装物分析及包装物量设定内装物：功能性饮料工作温度：-10-40℃包装物量：300ml2罐形及尺寸规格的确定金属罐的罐型、尺寸以及封口方式都受到制罐设备的限制，目前许多金属容器的规格尺寸、结构形式都已标准化。

因此，金属罐的设计实质上根据用户要求选定罐型、材料、封口形式以及外在表面进行装潢设计。

2.1 功能性饮料罐的罐型、结构功能性饮料罐的罐型、结构的确定必须考虑包装要求和制造成本等综合因素。

（1）影响成本的因素。

圆形罐和其他异型罐相比，不仅制作相对容易，而且用料较省。

因此在设计金属罐时，从节约用料、降低成本这一角度出发，应尽量选用圆形罐。

此外，二片罐生产线的生产效率比三片罐高，按设备投资远比三片罐大，在确定金属罐的造型结构、进行经济核算时必须考虑这些因素。

（2）应满足内装物的包装要求。

在选定罐型时，要根据内装物的特性、包装要求来确定金属罐的结构、形状、封口形状、底和盖以及侧缝的结构等。

综上所述，由于此次设计的是功能性饮料罐，所以罐身选择圆形三片罐。

2.2功能性饮料食品罐的规格尺寸根据被包装物的包装量计算所需容量，并以被包装物的填装率(约85％～95％)来核算罐容；故容装量在315.79ml ～352.94ml ，故取此包装容器容量为320ml ，取罐内径D=70mm 故：24432083.27070V h mm D ππ⨯===⨯⨯h=83.2mm3 功能性饮料罐材料的选择及依据3.1功能性饮料罐的原材料选择(1)材料种类确定镀锡薄钢板因锡层无毒、无味、柔软、附着于钢基板上，使之具有良好的焊接性能，并具有光亮的外表。

具有原材钢板的力学性能，同时又有表面锡层的保护，克服了无锡钢板易生锈、不耐腐蚀的缺点，成型的金属包装容器，表面光亮美观，也易于涂饰和印刷，所以镀锡薄钢板的饮料罐在生产中被广泛应用，所以在此我们设计使用这一罐型。

按照国家标准，马口铁喷雾罐采用厚度为0.18～0.40mm ，硬度为HR30T 为48～65，镀锡量为4.9～20.29g/m2 。

包装容器结构设计与制造课程设计指导书（金属部分）课程设计指导书包装容器结构设计与制造一、目的《包装容器结构设计与制造》是研究包装制品结构设计与成型加工技术的一门系统应用科学。

通过本课程的学习，旨在培养学生最差不多的设计理论知识与实际设计技能。

因此，在教学过程中，除了系统地讲授必要的包装容器成型工艺和制品结构设计的理论外，还应使学生作一定的设计技能锤炼，旨在培养学生综合应用所学知识、分析和解决具体产品包装设计咨询题的能力。

1) 具体应用和巩固本课程及有关选修课的理论知识，了解包装容器的一样设计方法和步骤，培养学生的设计能力，为以后进行设计工作打下基础；2) 通过对包装容器的结构设计，加深对包装容器结构设计的认识，培养学生独立分析咨询题和解决咨询题的能力；3) 设计采取分组方式进行，第一组设计金属制品包装容器，第二组设计纸制品包装容器，第三组设计塑料制品包装容器。

［、-_____ i ll,二要求在课程设计中要求学生注意培养认真负责，踏实细致的工作作风和保质、保量、按时完成任务的习惯。

在设计过程中必须做到：1) 随时复习教科书和听课笔记；2) 及时了解有关资料，做好预备工作，充分发挥自己的主观能动性和制造性；3) 认真绘图和运算，保证图纸质量和运算正确；4) 按预定打算循序完成设计任务。

金属容器设计部分设计任务要求设计者对所给的设计课题通过认真构思，通过查询有关的规格尺寸和辅导教材，并听取意见作进一步的修改。

设计内容三片罐设计选择合适的金属材料罐型及罐容规格的选择③罐身的设计及罐身坯料厚度运算④罐盖和罐底的设计⑤二重卷边二片罐设计选择合适的金属材料罐型及罐容规格的选择罐壁厚度制造工艺方法封口方式开封形式坯料尺寸运算设计步骤三片罐的结构设计（1）罐形及规格三片罐中最常用的罐形是圆形罐（竖圆罐、平圆罐），此外还有方形罐、椭圆形罐、梯形罐等异形罐。

在罐形的选择上应综合考虑包装要求和成本等因素。

圆形罐在所有的罐形容器中是制造最容易、用料最省、容积最大的，但外形无特色。

金属包装容器结构设计1. 引言金属包装容器在如今的工业生产和日常生活中扮演着重要的角色。

它们被广泛用于食品、饮料、药品和化妆品等产品的包装。

这些容器需具备合适的结构设计，以确保产品的安全性、保存性和便利性。

本文将讨论金属包装容器的结构设计要点和考虑因素，以及一些常见的设计原则和技巧。

2. 结构设计要点根据金属包装容器的应用和产品特性，以下是一些值得注意的结构设计要点：2.1 容量和尺寸容器的容量和尺寸应该充分适应所包装的产品，并考虑到使用者的需求和方便性。

容器的容积应该能容纳足够的产品和留有合适的空间用于封装产品后的活动。

此外，容器的尺寸也需要考虑到存储和运输的方便性。

2.2 结构强度金属容器的结构强度至关重要。

它们需要能够承受运输和堆放时的压力和冲击。

设计师应考虑使用合适的金属材料、适当的厚度和结构加强措施，以确保容器在使用过程中能够保持完整和稳定。

2.3 密封性能金属容器通常用于包装一些需要长时间保存的产品，如食品和药品。

因此，容器的密封性能至关重要。

设计师应选择合适的密封材料和技术，确保容器能有效阻隔外界空气、光线和湿气。

2.4 开启和关闭机制容器的开启和关闭机制应简单易用，能够方便用户打开和关闭容器。

设计师应选择合适的锁定和解锁机制，确保容器能够安全地关闭并保持密封状态。

2.5 便携性金属容器通常用于日常生活中的便携产品，如饮料罐。

因此，容器的设计应考虑到便携性。

容器的外形和手柄的设计应能够方便用户携带和使用。

3. 设计原则和技巧以下是一些金属包装容器结构设计的常见原则和技巧：3.1 简单而有效的结构金属容器的结构设计应该简单而有效。

过于复杂的结构会增加制造和生产的难度，并且可能导致容器的不稳定性和漏气问题。

设计师应遵循简单的设计原则，以确保容器的稳定性和可靠性。

3.2 保持材料的一致性金属容器的结构设计应保持材料的一致性。

在选择材料时，设计师应确保容器的各个部分使用相同类型或相似类型的金属材料，以避免因不同膨胀系数而导致的结构稳定性问题。

第二节钢桶密闭件和三重卷边结构一、三重卷边结构(1)三重卷边。

又称七层卷边，它是闭口钢桶桶身与桶底（顶）连接在一起的主要卷封形式。

(2)三重卷边的特点(3)三重卷边结构类型(4)三重卷边结构的设计计算二、钢桶封闭器1、封闭箍式封闭器①螺杆型封闭箍②杠杆型封闭箍2、螺旋式封闭器螺旋式封闭器分为旋塞型、旋盖型两种型式。

3、顶压式封闭器：分为螺栓型和压盖型两种式。

第四节钢桶的制造工艺一、钢桶的主要材料1、钢桶材料应具有的特性①良好的可塑性和可焊性②足够的强度和适宜的硬度③良好的耐腐蚀性能2、常用的制桶材料3、钢板厚度的选择二、钢桶桶身制造工艺1、圆形闭口钢桶桶身制造工艺①下料②磨边③卷圆④焊接⑤翻边⑥滚波纹⑦胀环筋2、圆形开口钢桶桶身的加工工艺①桶口卷线②桶口缩颈3、提桶桶身的制造工艺4、异形桶桶身的制造工艺三、桶顶与桶底制造工艺1、桶底制造工艺①剪板②落料、拉伸③涂封缝胶2、桶顶制造工艺①冲孔翻边②锁装③打印标记3、桶盖制造工艺四、内、外喷涂工艺1、钢桶表面涂装的作用2、涂装工艺①空气喷涂法②高压无气喷涂法③静电喷涂法3、内喷涂工艺①表面外理②内喷涂4、喷涂工艺美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
