纸包装容器结构设计

南京林业大学包装容器结构设计课程设计学院（系）：木材工业学院专业：包装工程学生姓名：唐海军学号：080407216 课程设计题目：电子辞典外包装结构设计起迄日期: 2011．12．12. 月日~ 1 月5 日课程设计地点:校内指导教师:朱南峰第一部分设计思路一．市场调研产品包装，应当遵循适当、可靠、美观、经济的原则。

由于产品的品种繁多，性能各有不同，要求也不一样，因此，在进行产品包装设计时所考虑的问题也不相同。

一般可从下面三方面来考虑：（1）被包装产品的性能被包装产品的性能，主要包括产品的物态、外形、强度、重量、结构、价值、危险性等，这是进行包装设计时首先应考虑的问题。

（2）环境对产品的影响产品在流通过程中，会遇到不同环境，它们对包装会产生不同影响，故应采取相应措施。

（3）包装方式的选择包装方式的选择对产品保护甚为重要，只有对产品性能及流通条件作全面了解，制定几种方案，进行经济评估，才能找到合适的包装方式。

电子产品的显著特点，就是最怕碰撞、挤压、潮湿、高温以及静电隐患的威胁。

所以，电子产品的包装工艺设计，应该注重从这些基本的要求入手，采取相应的技术措施进行控制。

鉴于大部分的电子产品属于精密的工业产品，包装设计应该考虑到在运输、搬运以及储存的过程中，包装可以承受一定的外力的碰撞与冲击，防止外壳或者机芯零部件的损坏；可以抵抗外力或者各包装箱体在堆码或运输颠簸中出现的相互挤压，防止包装物或者产品的变形；可以抵御雾、露、雨水、蒸气的润湿，有效的防止电子产品的氧化、生锈、短路等问题的出现；应该具有良好的反辐射的性能，具有耐晒而不吸收日光热能，防止产品机壳或者机芯出现变形以及损坏等不良情况；可以比较有效的抑制在运输以及搬运的过程中的震动与摩擦的产生，防止静电而造成电子产品的损坏或者酿成意外火灾事故。

在日常的生产过程中，因为设计考虑不周以致包装物出现缺陷情况不乏出现，如制版设计的时候将纸盒侧边的搭接舌方向放置在正面，造成纸盒成型之后摇盖扣舌和侧边的搭接舌相对应。

《包装容器结构设计与制造》习题(纸质部分) 一.填空题1．在纸包装结构设计图中，单实线的功能()，双实线的功能()，单虚线的功能()，点划线的功能()三点点划线的功能()，双虚线的功能() 2．波纹裁切线用于()插入襟片边像处时，其主要作用防止消费者开启纸盒时()3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为()纸板面层为，纸板底层为盒内角的两个边，则纸板为()4．切痕线,在厚度较大的纸板仅采用压痕时,()处采用,根据工艺要求标注为()5．打孔线的作用是(),成盒后原盖封死,于打孔线形成().6．纸板纹向应垂直于折叠纸盒的() 。

7．对于管式折叠纸盒，纸板纹向应垂直于纸盒()对于盘式折叠纸盒，则纸板纹向应垂直于纸盒()8.纸包装的容积尺寸是指()，对直角六面体一纸包装容器，可用Li*Bi*Hi 表示，纸包装的体积尺寸是指()，可用Lo*Bo*Ho表示，而制造尺寸不能用L*B*H表示。

9．直角六面体纸包装的主要尺寸为()，()，()。

10．折叠纸盒的原材料使用()，具有足够二长纤维，可产生必要的()和()。

11．耐折底板的品种有()，()()()()()等。

12．．一般情况下盒板面积等于LB、LH或BH的称其为()，小于上述数值的称其为襟片。

13．管式折叠纸盒从造型上定义是指()所在的盒面在各个盒面中()。

从结构意义是指在()，()多需要有()通过()组装固定或封口的纸盒14．插入式盒盖结构是由()组成,通过纸板之间的摩擦力进行封合。

15．连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为( )16．正掀封口式盒盖结构是利用纸板( )，在纸盒盒体上进行折线或弧线的压痕，掀下盖板来实现封口。

17．纸盒盒底主要承受内装物的重量,也受压力,震动,跌落的影响,同时在自动生产线上,为不影响生产速度,一般的设计原则是( ).18对于锁底实质和结构而言,如∠a+∠b=α 则当α=90°时, L/B<1.5 (∠a =30°∠b=45°) 1.5≤L/B≤2.5 ( ∠a =45°∠b=45°)L/B>2.5 ( )19.自动锁底式结构主要结构特点是( ).20. -理论上自锁底盒底的粘盒角δ与粘合余角δ′之和应等于( )21.盘式纸盒从造型上定义是()位于最大盒面上的折叠纸盒从结构上定义是()有时在角与处进行锁合或粘合．22．对于盘式自动折叠纸盒而言，分为()与()盒两种。

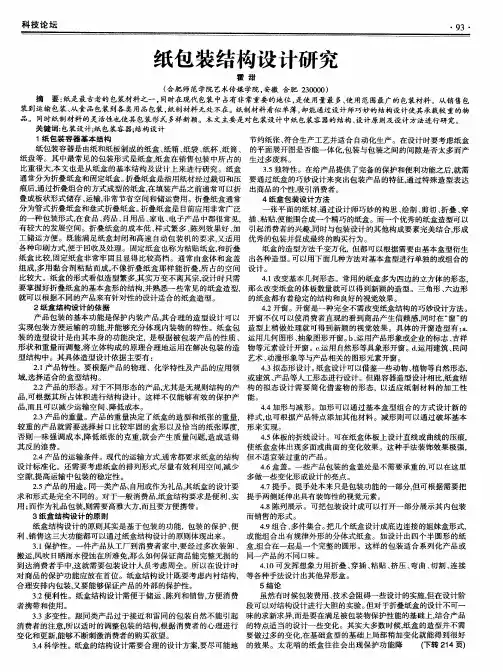

纸包装结构设计的基本原理1、结构要素包装容器的结构体是点、线、面、体的组合，而对于由平面纸板而成型的折叠纸盒、粘贴纸盒与瓦楞纸箱这类纸包装，除上述之外，角是又一个十分重要的结构要素。

（1）点在纸包装基本造型结构体上，有三类结构点：多面相交点、两面相交点和平面点。

（2）线从适应自动化机械生产来说，纸包装压痕线可分为两类：预折线和工作线。

（3）面因为平面纸页成型的原因，纸盒（箱）面只能是平面或简单的曲面。

（4）体从纸包装成型方式上看，其基本造型结构体可分为以下三类：①旋转成型体通过旋转方法而由平面到立体成型，管式、盘式、管盘式纸盒（箱）属此类。

②对移成型体通过盒坯两部分纸板相对位移一定距离而由平面到立体成型，非管非盘式纸盒属此类。

③正—反揿成型体通过正—反揿方法成型纸包装间壁、封底、固定等结构的造型体。

（5）角相对于其他材料成型的包装容器，点、线、面等要素所共有的角时旋转成型体类的纸包装成型的关键。

2、纸盒包装成型方法（1）旋转成型在旋转成型体纸包装由平面纸板箱主体盒（箱）型的成型过程中，相邻侧面与端面的顶边）（或底边）以旋转点为顶点而旋转的角度称为旋转角。

（2）对移成型非管非盘式折叠纸包装通过对移，即盒坯两部分纸板相对位移一定距离而拉动其他部分成型。

（3）正—反揿成型所谓正—反揿成型，就是在纸包装盒体上有若干两面相交的结构点，在这类结构点即正—反揿点的一组结构交叉线中，同时包括裁切线、内折线和外折线，以该裁切线为界的两局部结构，一位内折即正揿，一为外折即反揿。

正—反揿成型利用纸板的耐折性、挺度和强度，在合体局部进行内—外折，从而形成将内装物固定或间壁的结构。

这种结构不仅设计新颖，构思巧妙，而且成型简单，节省纸板，是一种经济方便的结构成型方式。

折叠纸盒包装设计“三•三”原则1、整体设计三原则（1）整体设计应满足消费者在决定购买时首先观察纸包装的主要装潢面（即包括主体图案、商标、品牌、厂家名称及获奖标志的主要展销面）的习惯；或者满足经销者在进行橱窗展示、货架陈列及其他促销活动时让主要装潢面面对消费者以给予最强视觉冲击力的习惯。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。

包装结构设计重点第⼀篇、纸包装容器结构设计与制造⼀、绘图设计符号及纸包装尺⼨定义：1、裁切、折叠和开槽符号2、封合符号2、提⼿符号(1)P型提⼿，计算机代码PC，功能：全开⼝提⼿（2）U型提⼿，计算机代码NC，功能：不完全开⼝提⼿(3)N型提⼿，计算机代码NC，功能：不完全开⼝提⼿纸包装尺⼨定义：纸包装的容积尺⼨是指内尺⼨，对直⾓六⾯体⼀纸包装容器，可⽤Li*Bi*Hi表⽰，纸包装的体积尺⼨是指外尺⼨，可⽤Lo*Bo*Ho表⽰，⽽制造尺⼨不能⽤L*B*H表⽰。

1)尺⼨代号2)尺⼨标注的⽅向：图纸⽔平⽅向；图纸顺时针旋转90°的第⼀垂直⽅向。

(只标数字，单位：mm)⼆、折叠纸盒基本构成元素：主体结构——构成折叠纸盒盒型主体的结构形式；（成型⽅式）局部结构——构成纸盒局部如盒盖等的结构形式；特征结构——最能表现纸盒特点的结构形式。

三、管式折叠纸盒的造型定义和结构定义：1、从造型上：盒盖所位于的盒⾯在诸个盒⾯中⾯积最⼩，即H > L > B的折叠纸盒2、从结构上：在纸盒成型过程中，由⼀页纸板折叠构成，其边缝接头通过粘合或钉合，⽽盒盖和盒底是通过摇翼组装来固定和封⼝的纸盒。

四、管式折叠纸盒的旋转成型特性：1、旋转性：即围绕各体板交线连续旋转成型的特性。

2、A成型⾓α：成型后，相邻两体板的底边（顶边）所构成的⾓度。

3、B成型⾓γ：成型后，各体板底边（顶边）与旋转轴所形成的⾓度。

4、旋转⾓β：成型过程中，每两两体板的底边（顶边）以其交点为旋转点所旋转的⾓度。

5、旋转⾓求解公式：五、插⼊式盒盖的类型：反插式（标准/法向）；直插式（标准/飞机式）六、连续摇翼折插式(花形锁)盒盖的设计要点和设计⽅法：a、设计关键：重合点的位置＋摇翼相互折插且锁住b、正n边形盒盖盖⽚上的重合点设计盖⽚中⼼点重合盖⽚任意点重合c、任意n边形盒盖盖⽚上的重合点设计d、摇翼形状的设计七、锁底式（1－2－3）盒底的设计⽅法：锁底式（1－2－3底）盒底结构设计a、四棱柱锁底式盒底结构：b、四棱台锁底式盒底结构：c、L/B>2.5时四棱柱锁底式盒底结构：⼋、⾃动锁底式盒底的结构特点和成型过程：结构特点：⾃锁式盒底的关键结构是⼀条与纸盒底边呈δ′的折叠线，δ′以外部分将与相邻底⽚粘合形成锁底。
