机房防雷接地的详细做法
编辑：万佳防雷-小黄
等电位连接
为防止地电位反击，需把所有接线应设置等电位连接防护装置。
具体做法：在计算机机房静电地板下距四周墙壁30cm处，用30×3mm优质紫铜排铺设一周闭合母线排，将计算机设备的直流工作地、保护地、防雷地等以最短距离连接到铜排上与母线排形成等电位连接，母线排通过35平米多股铜芯线与安全地接。
大约需紫铜20m。
接地系统
机房的防雷接地（接地要求R≤4Ω）
按照国家有关规定，本机房需设置两套接地系统即：逻辑地和抗静电保护地。
逻辑地：接地电阻≤ 1Ω。
抗静电保护地：实际接地电阻≤ 4Ω，将抗静电地板安全可靠地接入该系统，为机房静电提供一个安全的泄放通路。
机房防雷施工方案机房防雷施工方案一、项目背景为了保证机房设备的正常运行和避免由雷击引起的损失，设计了机房防雷施工方案。
二、施工范围该方案的施工范围包括机房内外的防雷措施。
三、施工方案1. 建设接地系统在机房外部选取合适的地点，按照规范要求建设接地系统。
接地系统包括主接地极、副接地极和设备接地极。
主接地极负责将机房内各电气设备的接地线连接至接地点，副接地极则起到备份作用。
设备接地极则是将机房内的每个设备都接地，以确保机房内的可靠接地。
2. 安装避雷针根据机房的具体情况，选择合适的位置安装避雷针，以有效地引导雷电电流。
避雷针应符合国家规范的要求，并且要确保与机房设备之间的安全距离。
3. 安装避雷带机房内部应安装避雷带，以防止雷击引起的火灾和爆炸事故。
避雷带安装的位置应考虑到机房内设备的布局，并且要确保与设备之间的安全距离。
4. 搭建防雷网机房外部的天线、电缆和其他金属设备应与大地建立良好的接触，以实现防雷保护。
在机房外部搭建防雷网，将所有金属设备都与该网连接。
5. 检测与维护在施工完成后，应定期检测和维护机房的防雷设施。
保持设施的良好状态，及时发现并修复潜在的问题。
四、安全措施1. 在施工过程中应采取必要的防护措施，确保工人的人身安全。
2. 施工前应组织相关人员进行安全培训，提高他们的防雷意识并告知相关安全注意事项。
3. 配备必要的防雷装备，如防雷手套、防雷靴等。
4. 施工人员应严格遵守施工规范，确保施工质量。
以上是机房防雷施工方案的主要内容，通过这些措施可以有效地保护机房内的设备并预防雷击带来的损失。
施工过程中应注意安全，确保施工质量达到标准要求。
同时，定期检测和维护防雷设施，及时发现潜在问题并加以解决，以确保机房设备的安全稳定运行。
机房防雷接地系统施工方案一、引言二、设计选材1.选材标准2.导体材料选择导体是机房防雷接地系统的核心组成部分，其性能直接关系到系统的防雷效果。
常用的导体材料包括铜、铝等，其中铜具有优良的导电性能和耐腐蚀性能，是常用的导体材料。
3.接地极选择接地极的选择应根据机房的具体情况进行。
对于较小规模的机房，一般可以选择直接埋地铜接地极；对于大型机房，可以选用混凝土搅拌桩接地极。
在选择接地极时，还需考虑土壤导电性能以及周边环境的影响。
4.接地体选择接地体用于增加接地电阻，提高接地系统的防雷效果。
常用的接地体材料有铜排、铜棒等。
在选择接地体时，还需考虑接地电阻的要求，根据具体设计要求进行选材。
三、施工工艺1.现场准备工作在施工过程中，首先需要对机房的布局和场地进行评估，确定接地装置的布置位置。
2.铺设接地线在机房建设过程中，需要在合适的位置预埋接地线。
接地线一般采用铜排或者铜钢线，应遵循国家相关标准的要求。
接地线的布置应尽量减少弯曲，避免过长。
3.安装接地极和接地体安装接地极和接地体是机房防雷接地系统施工的关键环节。
根据机房的具体情况，选择合适的接地极和接地体进行安装。
在安装过程中，要确保接地极和接地体与导线的连接良好，有效地提高接地效果。
4.接地系统的联结接地系统的联结是机房防雷接地系统中十分重要的一部分。
在联结过程中，需要对接地线、接地极和接地体进行良好的连接，确保系统的连通性和完整性。
5.检测与调试在完成接地系统施工后，还需进行接地电阻的测量和系统的调试工作。
通过测量接地电阻，能够判断接地系统的质量和稳定性。
在调试过程中，还应做好相关记录，保证机房防雷接地系统能够达到设计要求。
四、施工安全措施在机房防雷接地系统的施工过程中，应始终遵循相关的安全规范，以保障施工人员的人身安全和施工质量。
对于高风险的操作，应提前做好安全预案，并配备相应的个人防护用品。
五、总结。
防雷和接地施工工艺
防雷与接地施工工艺
一、接地铜排的安装应符合下列要求：
1接地铜排安装如图4.4.1-1 所示，接地铜排成端如图4.4.1-2 所示。
图 4.4.1-1 接地铜排安装示意图
接地铜排连接房建预留接地端子
扎
带
图4.4.1-2 接地铜排成端安装示意图
2施工工艺质量要点
1）接地铜排端子分配满足设计要求，螺栓结合
紧密，导电性能良好；
2）接地铜排应采用高强绝缘螺栓固定在地面上；
3）接地线布放应顺直、整齐，色带朝上，拐弯处弧度一致；
4）接地线应采用铜质螺栓与接地汇集线栓接，双螺母应朝上；
5）地线布放应采用固线器固定，型号符合线径要求；
6）接地线两端标识应齐全，标明线缆用途、长度及起止设备。
7）接地线拐弯处弧度一致，弯曲半径应不小于线径的10 倍；
8）铜接线鼻子压接后应采用热缩套管保护，热
缩套管后端应平齐；
9）房建单位应在机房、终端设备、大屏前端设
备等处为客服预留接地端子。
10）雨棚桥架、设备夹层、马道桥架应就近接入房
建单位预留的接地端子上。
防雷接地工程工艺流程，很全面！建筑防雷接地工程工艺流程：施工准备→接地装置安装→引下线暗敷→避雷带支架制作安装→支架→避雷网安装→避雷针安装→接地电阻测试基本知识：1、防雷接地系统由接闪器、引下线、接地体三个部分组成。
2、接闪器有避雷针、避雷网、避雷带等。
3、引下线敷设方式分为明设和暗设。
4、接地装置分为人工接地体和自然接地体。
要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。
2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。
3、接地点标识清楚，防雷接地测试点齐全。
4、接地线搭接符合要求。
下面结合实例全面解析防雷施工的工艺做法：1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100m²。
2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
螺纹连接的跨接4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。
5、焊接平滑、无加渣、咬肉、虚焊6、总等电位箱，必须做明显的接地标识，标注文字性的说明7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。
接地扁铁交叉连接接地扁铁丁字连接8、利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。
第1篇一、施工准备1. 设计审查：在施工前，需对防雷接地工程设计进行审查，确保设计符合国家相关标准和规范。
2. 材料准备：根据设计要求，准备镀锌钢材、镀锌辅料、接地体、接地干线、避雷针（网）等材料。
3. 施工队伍：组织专业施工队伍，对施工人员进行培训，确保施工质量。
4. 施工工具：准备必要的施工工具，如焊机、切割机、卷尺、水平尺等。
二、施工步骤1. 接地装置安装（1）按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接。
（2）所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷。
（3）每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽。
2. 引下线安装（1）利用建筑钢筋做引下线的情况，钢筋截面一定要满足设计要求。
（2）钢筋的连接要满足规范要求，如建筑施工采用埋弧焊工艺，可不作处理，否则要进行接地跨接。
3. 避雷带支架制作安装（1）在土建屋面结构施工时，应配合预埋支架，所有支架必须牢固，灰浆饱满、横平竖直。
（2）支架间距不大于1.5m且间距均匀。
4. 避雷网安装（1）按照设计要求，将避雷网与避雷带支架连接。
（2）确保避雷网与支架连接牢固，无松动现象。
5. 接地电阻测试（1）按照设计要求，对防雷接地系统进行接地电阻测试。
（2）测试合格后，方可进行下一步施工。
三、施工注意事项1. 施工过程中，严格按照设计要求和国家相关标准进行施工。
2. 施工现场应保持整洁，防止施工材料、工具乱堆乱放。
3. 施工人员应佩戴安全帽、手套等防护用品。
4. 施工过程中，发现安全隐患应及时整改。
5. 施工完成后，对防雷接地系统进行验收，确保其符合设计要求。
总之，防雷接地工程施工是一项复杂而重要的工作，施工过程中需严格按照规范进行，确保施工质量和安全。
第2篇一、施工准备1. 材料准备：根据设计要求，准备所需的各种材料，如镀锌钢材、镀锌辅料、避雷针（网）、引下线、接地体（网）等。
数据中心机房防雷接地系统施工方案一、背景二、施工方案1.项目概述本方案旨在为数据中心机房提供稳定的防雷接地系统，以减少雷击风险，保护设备和数据安全。
2.系统设计考虑到数据中心机房的特殊需求，防雷接地系统应满足以下要求：（1）接地电阻小于3欧姆，以提供最佳接地效果。
（2）具备一定的保护能力，能吸收和分散雷电能量。
（3）设置过流保护装置，以防止雷击导致的过电压对设备的影响。
（4）合理设计系统结构，并设置良好的接地装置，以确保系统的可靠性。
3.施工过程（1）确定机房的主要接地位置：通常情况下，机房的主要接地位置是设备房的地基。
根据实际情况，确定合适的接地位置。
（2）选择合适的接地材料：接地材料应具备较低的电阻和良好的导电性能，如镀锌钢材、铜材等。
（3）进行接地装置的施工：根据设计方案，将接地材料与设备房地基进行连接，确保接地装置与地基紧密结合，接触良好。
（4）安装过流保护装置：根据具体情况，选择合适的过流保护装置，并将其安装在合适的位置，以防止过电压对设备的影响。
（5）检测和测试：完成接地系统的施工后，进行全面检测和测试，确保接地电阻符合要求，系统运行正常。
4.施工材料和工具（1）接地材料：镀锌钢材、铜材等。
（2）接地装置：接地极、接地网等。
（3）过流保护装置：过电压保护器、电流保护器等。
（4）工具：焊接设备、钳子、锤子、螺丝刀等。
5.施工安全（1）施工人员必须具备相关电气安全知识，遵守相关的安全操作规程。
（2）在施工现场必须设置明显的安全警示标志，并落实相关的安全措施。
（3）在施工过程中，保持清洁整洁，确保施工现场没有杂物和积水。
三、总结数据中心机房的防雷接地系统是保障设备和数据安全的关键环节，必须认真施工和测试，确保接地效果和系统的可靠性。
此方案提供了一种可行性和有效性的施工方案，以适应不同数据中心机房的需求。
在施工过程中，务必遵守相关的安全操作规程，确保施工的安全和质量。
机房防雷接地施工方案1. 引言随着计算机技术的不断发展，机房设备的规模和复杂程度也在不断增加，对机房的稳定性和安全性提出了更高的要求。
其中，机房的防雷接地施工是保障机房安全运行的重要环节。
本文档将介绍一种机房防雷接地施工方案。
2. 方案概述机房防雷接地施工方案旨在确保机房内外设备在雷电活动时不受影响，保障机房的正常运行和设备的安全性。
本方案的主要内容包括： - 机房接地系统设计 - 接地装置选配 - 施工细则3. 机房接地系统设计3.1 接地原理机房接地系统的设计遵循以下原理： 1. 安全接地：确保机房内的设备和人员在雷电活动期间能够安全地泄放雷电电荷。
2. 稳定性：保证接地系统的稳定性，防止因接地不良或不稳定而导致设备运行异常或电气故障。
3. 低电阻：通过合理的接地设计，减小接地电阻，提高接地效能。
3.2 接地系统布置机房接地系统的布置需要考虑以下因素： 1. 地质条件：选择适合的接地方式，如埋地接地、接地棒接地等。
2. 机房空间：根据机房内设备的布置和空间限制，合理设计接地系统的布置和连接方式。
3. 导线规格：根据接地电流大小，选择合适的导线规格，以降低电阻。
3.3 接地设备选配机房接地设备的选配需要考虑以下因素： 1. 材料品质：选择质量好、耐腐蚀能力强的铜或铜合金材料，以保证接地装置的使用寿命和稳定性。
2. 接地装置类型：根据机房接地系统的需求，选择适合的接地装置类型，如接地棒、接地桩等。
3. 接地装置数量：根据机房面积和设备数量进行合理配置，保证接地装置的均匀分布。
4. 施工细则4.1 施工前准备在进行机房防雷接地施工前，需要进行以下准备工作： 1. 编制详细的施工方案，包括施工步骤、工具设备、材料选购等。
2. 清理施工区域，确保工作环境整洁、无障碍。
3. 检查接地装置和导线等施工材料的质量和数量，避免尺寸不符合要求或不足的情况发生。
4.2 施工步骤机房防雷接地施工的步骤如下： 1. 定位：根据机房布局，确定接地装置和导线的布置位置。

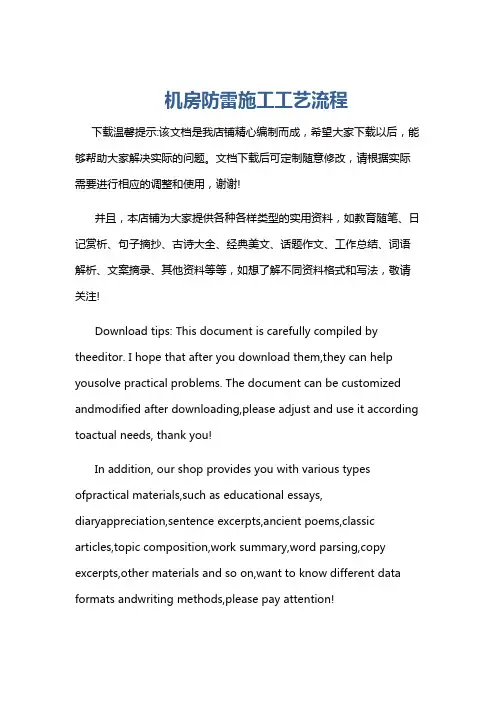

机房防雷施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!机房防雷施工工艺流程一、准备工作阶段在进行机房防雷施工之前，有大量的准备工作需要完成。
机房防雷接地部分施工方案
接地系统的施工
凡金属材料设备外壳均与保护地(P E)相连。
在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线排上。
保护地（P E）与配电柜体有可靠的电气连接。
防静电地板支脚、金属吊顶及铝塑板应每20平方米至少有两点可靠接地，并统一接至保护地，以防设备漏电，保证人身安全。
沿机房四周，采用40×4铜排沿墙（活动地板下）敷设。
接地排每隔300m m 打一个直径为φ8.5m m的圆孔，配好M8螺母，以便于使用，接地排用绝缘子支撑。
活动地板四角与接地母环可靠连接，两相邻连接点距离应小于18米.
接地母环、接地排、接地线的连接均采用焊接。
接地母环、接地排在地板下敷设时如与走线槽交叉时，应根据具体情况做好绕行处理。
电源防雷器安装
安装位置：L P60/4应安装于机房的开关电源柜内的交流输入侧，它并联于主断路器的出线侧。
L P40/4应安装于机房的U P S输入端的交流输入侧，它并联于主断路器的出线侧。
防雷器与供电系统的连接线长度应小于50c m.防雷器与地线长度也小于50c m。
导线截面的选择依据V D E0100标准选择。
在防雷器前串接一隔离空开，以便防雷器的维护与检修。
注意：不可将已保护的线路与未保护的线路或地线并行布线。
编号：
机房防雷接地系统施工工艺
要求
✧浪涌保护器的规格、型号应符合设计要求，浪涌保护器安装位置、安装方式应符合
设计要求或产品安装说明书的要求
✧接地装置的规格、型号必须符合设计要求，并有相关机构出具的检测报告。
✧测试仪表应为接地电阻测试仪，量程在0.001～100Ω时，精度应为±2%（读数+2
个数）。
✧为保持稳定的系统信号及可靠的安全接地，机房内所有电源插座的极性必须保持一
致。
✧严禁在电源插座内将交流工作地与安全地连接在一起。
施工机具
电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨（或倒链）、紧线器、铁镐、铁锹等。
作业条件
✧地面找平、防锈等施工已经完毕。
✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理
根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。
✧各预留接地线预留到位。
技术准备
✧施工图纸和技术资料齐全。
✧施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案，并进行安全、技术交底。
操作工艺
工艺流程：
等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。
等电位均压带制作
主机房和辅助区的地板或地面应有静电泄放措施和接地构造，防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω，且应具有防火、环保、耐污耐磨性能。
等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线，并应在防静电活动地板下构成边长为0.6~3m的矩形网格。
铜排之间连接采用钻孔，螺丝拧紧，要求更高的采用氧焊焊接。
表格0-1等电位联结带、接地线和等电位联结导体的材料和最小截面积
名称材料最小截面积（mm2）等电位联结带铜50
利用建筑内的钢筋做接地线铁50
单独设置的接地线铜25
等电位联结导体（从等电位联结带至接地汇集排或至其
铜16
他等电位联结带；各接地汇集排之间）
等电位联结导体（从机房内各金属装置至等电位联结带
铜 6
或接地汇集排；从机柜至等电位联结网格）
每台电子信息设备（机柜）应采用两根不同长度的
等电位联结导体就近与等电位联结网格连接。
机房四个
角的静电地板支撑架应采用不小于6 mm²的铜芯线连接
到均压环上。
等电位连接带应与地绝缘悬浮安装。
接地引线与接地极相连之前，宜安装接地连接箱，
作为接地阻值的测试点。
汇流排施工
在机房设置两块汇流排，规格为80×8mm铜板（两块铜板焊接），长20-30厘米，把汇流排与等电位均压带连接。
通过等电位联结导体将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。
例1：机柜内汇流排接线连接图：
从上图可以看出，机柜内设备均用接地线缆（4mm2）与机柜内总接地排进行连接，之后总接地点有一根很粗的电缆（10mm2）截面积，直接连接到防静电地板下面的机房环流排，保持与机房处于等电位状态。
例2：线管之间接地跨接：
从上图可以看出，线管与线盒间用管箍紧密结合，线管与线盒、线管与线管见均用接地线缆进行跨接处理。
但该处接地线缆跨接过紧，稍显不足。
接地线缆规格为2.5mm2例3：防静电地板与汇流排之间的连接：
从上图可以看出，防静电地板的其地板支架与其相近的汇流排通过6mm2接地线缆进行连接。
大楼接地体电阻测试
1、测试步骤
✧检查仪表，确保仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
✧仪表放置水平后，调整检流计的机械零位，归零。
✧将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流
计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度
盘上读数乘上倍率档即为被测电阻值。
✧如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的
倍率，直至调节到完全平衡为止。
✧如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
2、接地电阻测试要求：
a.交流工作接地，接地电阻不应大于4Ω；
b.安全工作接地，接地电阻不应大于4Ω；
c.直流工作接地，接地电阻应按计算机系统具体要求确定；
d.防雷保护地的接地电阻不应大于10Ω；
e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
3、汇流排与接地点进行连接。
如果测试结果满足上面的要求，可将汇流排直接与大楼接地体进行连接。
连接采用铜质接地线不应小于50mm²（通常采用2根25mm²铜芯线在地网上取两个不同的接点）。
如测试电阻不能满足该要求，则应单独制作接地体。
接地体制作
1、当大楼接地不能满足要求时，应单独制作接地体，接地排连接方式见下图：
2、接地排铺设要求：
1）、接地体应离机房所在主建筑物3~5m 左右设置；
2）在地面挖深约0.8M、长2M、宽2M地沟，如上图所示，在如图所示位置均匀置入9根1.4M长2”镀锌管（入地沟下约600mm），然后在约离地面800mm处、300mm处分别焊接12根40*4镀锌钢板；各接地模块的极芯互相并联或与引下线连接时采用40*4镀锌扁钢焊接。
焊接工艺应符合国家相关规范要求。
3）在镀锌板上焊接后引出一根40*4镀锌板，出地面约1M左右作为接地连接、测试点；
4）在地网焊接时，焊接面积应≥6 倍接触点，焊接处清除焊渣，且焊点做防腐蚀防锈处理；涂上防锈。
5）土壤采用敷设降阻剂法（撒盐、然后洒水）提高导电性能，使接地电阻≤2Ω ；
6）坑槽回填采用导电状态较好的新粘土和降阻剂为填料。
回填时应分层操作，回填30厘米，适量加水夯实
7）接地电阻测试：用地阻仪测量地网的工频接地电阻，以验证地网的设计和施工质量，若未达到预期的指标应及时分析原因和针对原因采取弥补措施。
3、地网连接到机房的接地主干线。
铜质接地线不应小于50mm²（通常采用2根25mm²铜芯线在地网上取两个不同的接点）。
地网到机房的接地线应全线穿管，进入机房连接到均压环上。
电源防雷器安装
1、电源防雷安装位置
一级电源防雷在机房所属大楼的总配电箱处，
二级电源防雷在机房所在楼层的楼层配电箱处，
三级电源防雷在机房内的配电箱处（如果机房没有配电箱就在UPS市电输入处）。
一级电源防雷器的电源相线线径不小于16mm², 接地线不小于25mm²，
二级电源防雷器的电源相线线径不小于10mm²，接地线不小于16 mm²，
三级电源防雷器的电源相线线径不小于6 mm²，接地线不小于10 mm²。
2、安装顺序：电源防雷器各线路的连接顺序为：①连接接地线；②连接中性线或负极线；③连接相线或正极线。
3、安装要求：防雷器与防雷器之间的间距应大于5米，当不能满足这个要求时应在两级防雷器之间加装退藕装置。
信号防雷器安装
1、信号防雷器的安装：信号防雷器应串联在被保护设备前端。
2、信号防雷器必须尽可能的靠近被保护器，之间距离不应大于10米，如果大于10
米，应在靠近被保护设备前在加装一级防雷保护器。
3、当信号防雷器单独断电导致脱离工作时，设备仍然工作，但设备失去保护。
应注意的质量问题
✧等点位均压环网格过于稀松
✧工艺不能满足要求，焊接搭接倍数不够。
✧各种支架安装不合规范，松动、间距过大不均匀。
✧各种接地预埋件漏留或保护不严人为损坏，接地线施工不全，漏、错现象时有发生。
✧接地测试不合格或者接地测试数据不准确。
质量要求
✧浪涌保护器安装应牢固，接线应可靠。
安装多个浪涌保护器时，安装位置、顺序应
符合设计和产品说明书的要求。
✧接地装置焊接应牢固，并应采取防腐措施。
接地体埋设位置和深度应符合设计要求。
引下线应固定。
✧等电位联接金属带可采用焊接、熔接或压接。
金属带表面应无毛刺、明显伤痕，安
装应平整、连接牢固，焊接处应进行防腐处理。
✧等电位联结带、接地线和等电位联结导体的材料和最小截面积符合规范要求。
✧接地线不得有机械损伤；穿越墙壁、楼板时应加装保护套管；在有化学腐蚀的位置
应采取防腐措施；在跨越建筑物伸缩缝、沉降缝处，应弯成弧状，弧长宜为缝宽的
1.5倍。
✧接地端子应做明显标记，接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标
记。
✧接地线的敷设应平直、整齐。
转弯时，弯曲半径应符合规定。
接地线的连接宜采用
焊接，焊接应牢固、无虚焊，并应进行防腐处理。
✧检查接地线的规格、敷设方法及其与等电位金属带的连接方法应符合设计要求；
✧接地电阻测试结果符合相关规范要求。
