机房防雷工程技术方案

机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全，防范雷击危险，保障设备正常运行，特制定本规范。

1.2 本规范适用于机房防雷接地工程施工。

1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求，完善施工方案，保障施工质量。

二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。

2.2 施工前应对施工现场进行全面检查，清理杂物，确保施工区域整洁。

2.3 准备好必要的施工设备、工具和材料，确保施工顺利进行。

2.4 确保施工人员具备相关资质和技术水平，熟悉施工要求。

三、施工工艺3.1 施工前应确定接地电位点，进行土质测试，确保接地电阻符合设计要求。

3.2 接地电位点应选取在机房周围适当位置，与机房主体建筑连接可靠，土质密实。

3.3 进行接地极的埋设，应采用专用接地极，埋设深度应符合设计要求，接地极之间的距离不应过大。

3.4 进行接地水平导线的敷设，导线应选用优质材料，固定牢靠，接地极之间的导线应有规范间距。

3.5 对接地水平导线进行接线焊接，确保接地系统连通性良好。

3.6 施工结束后进行接地系统的检测和验收，确保接地电阻符合设计要求。

四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工，确保施工质量。

4.2 施工过程中发现问题应及时处理，不得擅自改变设计要求。

4.3 施工结束后应进行验收，确认接地系统符合设计要求。

4.4 施工单位应保留相关施工记录和资料，建立施工档案，以备后续查阅。

五、安全防护5.1 施工单位应加强现场安全管理，保证施工人员的安全。

5.2 施工单位应配备必要的安全防护设施，提供必要的安全培训。

5.3 施工现场应设置明显的安全警示标识，禁止未经授权人员进入。

5.4 施工单位应定期检查现场安全情况，及时处理安全隐患。

六、施工总结6.1 施工结束后，应对施工过程进行总结，提炼经验教训，改进施工管理。

6.2 施工单位应配合设计单位进行验收，并完成相关手续。

防雷接地工程防雷工程一、防雷概念机房防雷电分为直击雷和感应雷防护。

对直击雷的防护主要由建筑物所装的避雷针完成；机房的防雷（包括机房电源系统和弱电信息系统防雷）工作主要是防感应雷引起的雷电浪涌和其他原因引起的过电压。

计算机房设备的雷击损坏95％以上是由感应雷击所引起，其主要途径：· 室外传输线路遭受雷击· 闪电带来的电磁脉冲辐射· 地电位反击· 工业过电压二、防雷器的安装：防雷器应安装在所有外部线路（通信、供电等采用金属传输介质）进入机房内的设备端口，视具体情况采用1至3级防雷。

电源SPD安装图例：接地工程一、机房接地方案接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。

接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。

接地系统的电阻主要由接地体附近的土壤电阻所决定。

如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。

1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω2、我公司接地系统要求：1）、计算机系统直流直接接地电阻小于4欧姆2）、计算机系统直流联合接地电阻小于1欧姆3）、交流工作接地系统接地电阻小于4欧姆4）、计算机系统安全保护接地电阻和静电接地小于2欧姆5）、防雷保护接地系统接地电阻小于2欧姆3、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。

重复接地：将零线上的多点与大地多次作金属性连接。

静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。

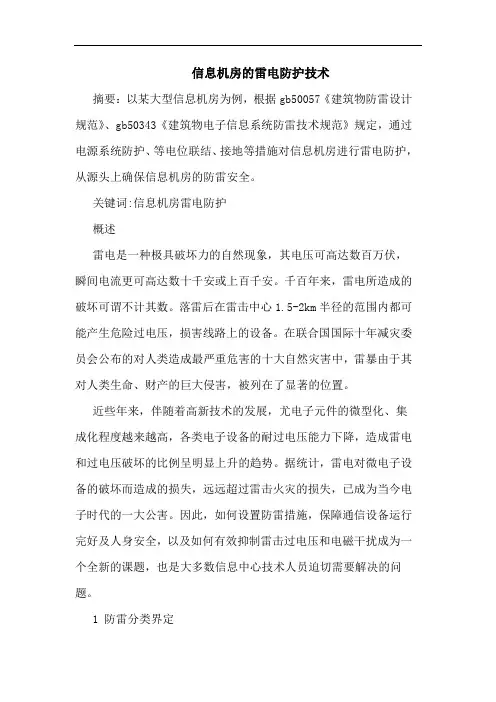

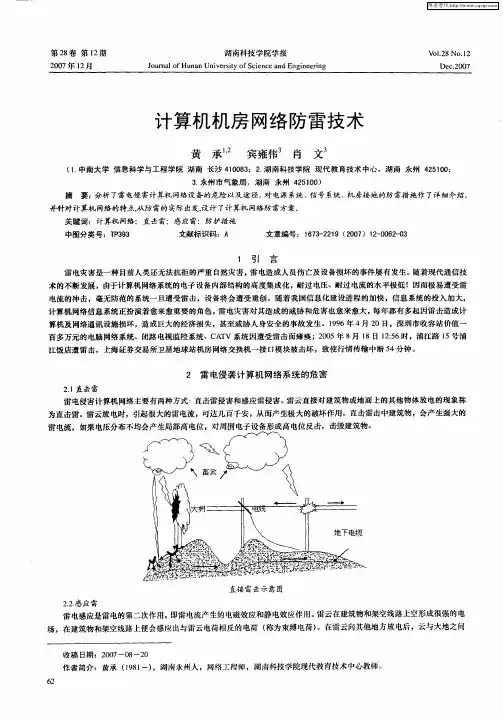

信息机房的雷电防护技术摘要：以某大型信息机房为例，根据gb50057《建筑物防雷设计规范》、gb50343《建筑物电子信息系统防雷技术规范》规定，通过电源系统防护、等电位联结、接地等措施对信息机房进行雷电防护，从源头上确保信息机房的防雷安全。

关键词:信息机房雷电防护概述雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数十千安或上百千安。

千百年来，雷电所造成的破坏可谓不计其数。

落雷后在雷击中心1.5-2km半径的范围内都可能产生危险过电压，损害线路上的设备。

在联合国国际十年减灾委员会公布的对人类造成最严重危害的十大自然灾害中，雷暴由于其对人类生命、财产的巨大侵害，被列在了显著的位置。

近些年来，伴随着高新技术的发展，尤电子元件的微型化、集成化程度越来越高，各类电子设备的耐过电压能力下降，造成雷电和过电压破坏的比例呈明显上升的趋势。

据统计，雷电对微电子设备的破坏而造成的损失，远远超过雷击火灾的损失，已成为当今电子时代的一大公害。

因此，如何设置防雷措施，保障通信设备运行完好及人身安全，以及如何有效抑制雷击过电压和电磁干扰成为一个全新的课题，也是大多数信息中心技术人员迫切需要解决的问题。

1 防雷分类界定根据国标gb50057《建筑物防雷设计规范》第二章建筑物的防雷分类规定，该信息机房应划为第三类防雷建筑物：根据国标gb50343《建筑物电子信息系统防雷技术规范》雷电防护分级的有关规定，确定该机房雷电防护级别为b级。

2 电源系统的防雷及过电压保护由于计算机网络设备的耐压较低，根据建筑物防雷设计规范（gb 50057-94）规定，还应该防雷电电子脉冲。

对其系统进行信息雷害风险评估，系统应该按评估等级进行防雷设计，一般需要采用2-3级spd保护才能保证设备的安全正常运行。

一般多级保护的作用是在第一级选择开关型或限压型避雷器，以泻放大的雷电流；第二级使用限压型避雷器保护敏感设备；当第二级避雷器钳制电压仍不够低时，用第三级避雷器进一步降低设备两端电位，使被保护设备承受的电压低于其冲击耐压。

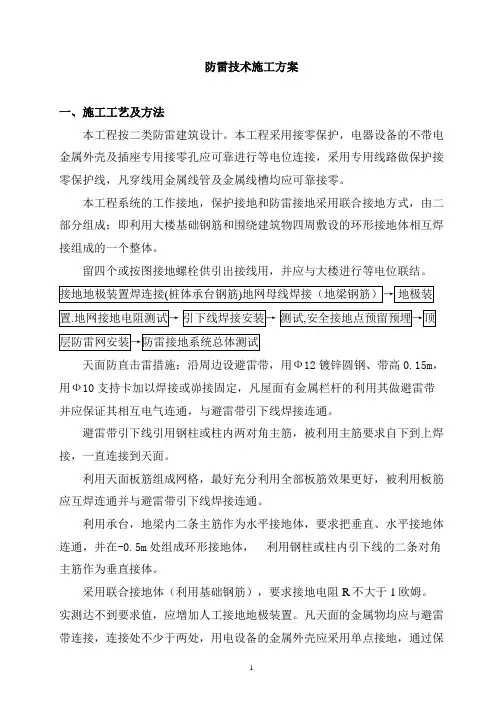

防雷技术施工方案一、施工工艺及方法本工程按二类防雷建筑设计。

本工程采用接零保护，电器设备的不带电金属外壳及插座专用接零孔应可靠进行等电位连接，采用专用线路做保护接零保护线，凡穿线用金属线管及金属线槽均应可靠接零。

本工程系统的工作接地，保护接地和防雷接地采用联合接地方式，由二部分组成：即利用大楼基础钢筋和围绕建筑物四周敷设的环形接地体相互焊接组成的一个整体。

留四个或按图接地螺栓供引出接线用，并应与大楼进行等电位联结。

天面防直击雷措施：沿周边设避雷带，用Ф12镀锌圆钢、带高0.15m，用Ф10支持卡加以焊接或峁接固定，凡屋面有金属栏杆的利用其做避雷带并应保证其相互电气连通，与避雷带引下线焊接连通。

避雷带引下线引用钢柱或柱内两对角主筋，被利用主筋要求自下到上焊接，一直连接到天面。

利用天面板筋组成网格，最好充分利用全部板筋效果更好，被利用板筋应互焊连通并与避雷带引下线焊接连通。

利用承台，地梁内二条主筋作为水平接地体，要求把垂直、水平接地体连通，并在-0.5m处组成环形接地体，利用钢柱或柱内引下线的二条对角主筋作为垂直接体。

采用联合接地体（利用基础钢筋），要求接地电阻R不大于1欧姆。

实测达不到要求值，应增加人工接地地极装置。

凡天面的金属物均应与避雷带连接，连接处不少于两处，用电设备的金属外壳应采用单点接地，通过保护线（PE）与接地点连接，本大楼整个系统的中性线（N）与保护线（PE）是分开的，避雷器接地端与变压器的外壳零线就近接在一起后与接地体连接。

凡通信设备配电箱及办公层插座配电箱均应加装浪涌吸收装置，配电箱应留有安装位置。

本工程采用等电位联结各安全措施，从共用接地装置的不同点焊接引出接地干线到等电位联结板。

等电位联络线必须与下列导电部分互相连接：1）保护线干线；2）接地干线，引建筑物的输送管道及类似的金属件，如水管等；3）系统的升压管；4）建筑物金属构件等导电体。

防雷接地焊接搭接焊，属园钢材质，其搭接长度应不小于材料直径的6倍。

机房防雷接地部分施工方案
接地系统的施工
凡金属材料设备外壳均与保护地(P E)相连。

在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线排上。

保护地（P E）与配电柜体有可靠的电气连接。

防静电地板支脚、金属吊顶及铝塑板应每20平方米至少有两点可靠接地，并统一接至保护地，以防设备漏电，保证人身安全。

沿机房四周，采用40×4铜排沿墙（活动地板下）敷设。

接地排每隔300m m 打一个直径为φ8.5m m的圆孔，配好M8螺母，以便于使用，接地排用绝缘子支撑。

活动地板四角与接地母环可靠连接，两相邻连接点距离应小于18米.
接地母环、接地排、接地线的连接均采用焊接。

接地母环、接地排在地板下敷设时如与走线槽交叉时，应根据具体情况做好绕行处理。

电源防雷器安装
安装位置：L P60/4应安装于机房的开关电源柜内的交流输入侧，它并联于主断路器的出线侧。

L P40/4应安装于机房的U P S输入端的交流输入侧，它并联于主断路器的出线侧。

防雷器与供电系统的连接线长度应小于50c m.防雷器与地线长度也小于50c m。

导线截面的选择依据V D E0100标准选择。

在防雷器前串接一隔离空开，以便防雷器的维护与检修。

注意：不可将已保护的线路与未保护的线路或地线并行布线。

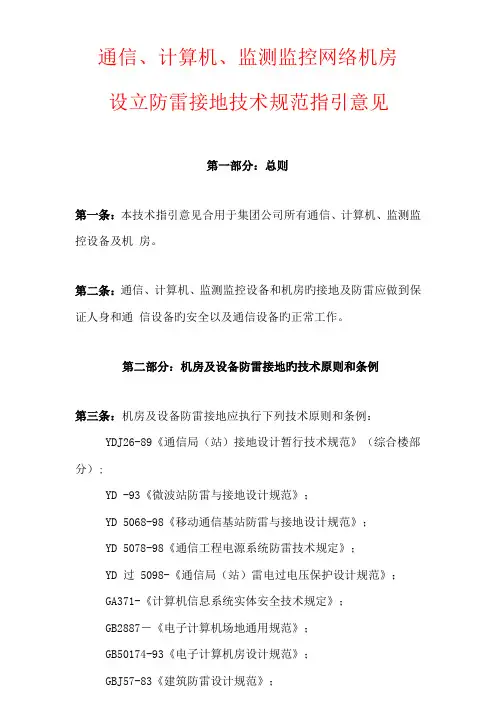

通信、计算机、监测监控网络机房设立防雷接地技术规范指引意见第一部分：总则第一条：本技术指引意见合用于集团公司所有通信、计算机、监测监控设备及机房。

第二条：通信、计算机、监测监控设备和机房旳接地及防雷应做到保证人身和通信设备旳安全以及通信设备旳正常工作。

第二部分：机房及设备防雷接地旳技术原则和条例第三条：机房及设备防雷接地应执行下列技术原则和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD -93《微波站防雷与接地设计规范》；YD 5068-98《移动通信基站防雷与接地设计规范》；YD 5078-98《通信工程电源系统防雷技术规定》；YD 过 5098-《通信局（站）雷电过电压保护设计规范》；GA371-《计算机信息系统实体安全技术规定》；GB2887－《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》; 以上原则是为理解决综合通信大楼、互换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入旳雷害，保证通信设备旳安全和正常运营而编制旳。

第四条：所有通信、计算机、监测监控网络机房安装旳防雷产品应当符合国务院气象主管机构规定旳使用规定；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合有关技术原则、规范。

第五条：从事通信、计算机、监测监控网络机房防雷工程旳公司，应当持有国务院气象主管机构颁发旳《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发旳《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。

工程竣工后，应将设计施工单位及个人旳资质资格证复印件及竣工验收资料等存档备查。

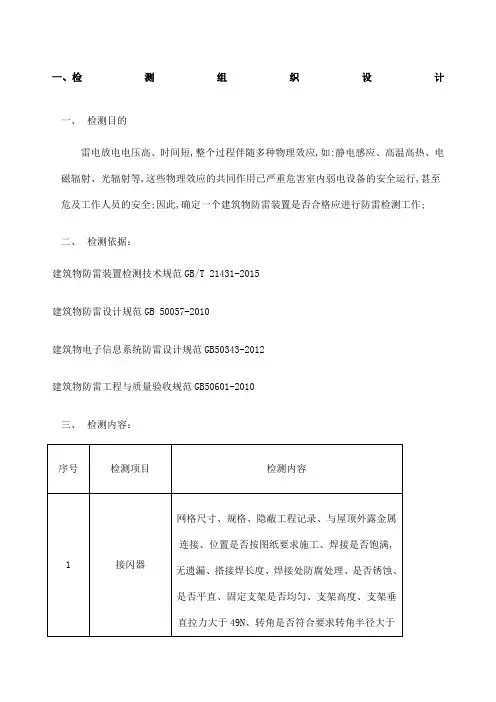

一、检测组织设计一、检测目的雷电放电电压高、时间短,整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全;因此,确定一个建筑物防雷装置是否合格应进行防雷检测工作; 二、检测依据：建筑物防雷装置检测技术规范GB/T 21431-2015建筑物防雷设计规范GB 50057-2010建筑物电子信息系统防雷设计规范GB50343-2012建筑物防雷工程与质量验收规范GB50601-2010三、检测内容：三、检测方法：1、接闪器1.1 首次检测时,应查看隐蔽工程记录;1.2检查接闪器的位置是否正确,焊接固定的焊缝是否饱满吴遗漏,螺栓固定的应备帽等防松零件是否齐全,焊接部分补刷漆是否完整,接闪器截面是否锈蚀1/3以上;检查接闪带是否平整顺直,固定支架间距是否均匀,固定可靠,接闪带固定支架间距和高度是否符合要求;检查每个支持件能否承受49N的垂直拉力;1.3 首次检测时,应检查接闪网的网格尺寸是否符合要求;1.4 首次检测时,应用经纬仪和卷尺测量接闪器的高度、长度,建筑物的长、宽、高,并根据建筑物防雷类别应滚球法计算其保护范围;1.5 首次检测时,检测接闪器的材料、规格和尺寸是否符合要求;1.6 检查接闪器上有无附着的其他电气线路;1.7 首次检测时,应检查建筑物的防侧击雷保护措施是否符合规定;1.8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时,要对该建筑物周围的环境进行检查,防止可能发生的混凝土碎块坠落等事故隐患;除底层和多层建筑物外,其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器;2、引下线检测2.1 首次检测时,应检查引下线隐蔽工程记录;2.2 检查专设引下线位置是否准确,焊接固定的焊缝是否饱满吴遗漏,焊接部分补刷的防锈漆是否完整,专设引下线截面是否腐蚀1/3以上;检查明敷引下线是否平整顺直、无急弯,卡钉是否分段固定;引下线固定支架间距均匀,是否符合水平或垂直直线部分0.5m-1.0m,弯曲部分0.3m-0.5m的要求,每个固定支架应能承受49N的垂直拉力;检查专设引下线、接闪器和接地装置的焊接处是否锈蚀,油漆是否有遗漏及近地面的保护设施;2.3 首次检测时,用卷尺测量每组相邻两根专设引下线之间的距离,记录专设引下线布置的总根数,每根专设引下线为一个检测点,按顺序编号检测;2.4 首次检测时,应用游标卡尺测量每根专设引下线的规格尺寸;2.5 检测每根专设引下线与接闪器的电器连接性能,其过期电阻不应大于0.2Ω;2.6 检查专设引下线上有无附着的电气和电子线路;测量专设引下线与附近电气和电子线路的距离符合规定;2.7 检查专设引下线的断接卡的设置是否符合规定;专设引下线与环形接地体连接,测量接地电阻时,可不断开接卡;3接地装置3.1 首次检测时,应查看隐蔽工程记录；检查接地装置的结构型式和安装位置；校核每根专设引下线接地体的接地有效面积；检查接地体的埋设间距、深度、安装方法；检查接地装置的材料、连接方法、防腐处理;3.2 检查接地装置的填土有无沉陷情况;3.3 检查有无因挖土方、敷设管线或种植树木而挖断接地装置;3.4 首次检测时,应检查相邻接地体在未进行等电位连接时的地中距离;3.5 检查独立接闪杆的杆塔、架空接闪线网的支柱及其接地装置与被保护建筑物及其有联系的管道、电缆等金属物之间的间隔距离;3.6 检查防跨步电压措施;3.7 用毫欧表测量两相邻接地装置的电气贯通情况,判定两相邻接地装置是否达到规定的共用接地系统要求或独立接地要求;检查时,应使用最小电流为0.2A的毫欧表对两相邻接地装置进行测量,如测得电阻值不大于1Ω,判定为电气贯通,如测得阻值大于1Ω,判定各自为独立接地;3.8 接地装置的工频接地电阻值测量常用三级法和接地电阻表达,其测得的值为工频接地电阻值,当需要冲击接地电阻值时,应进行换算或使用专用仪器测量;3.9 每次接地电阻测量宜固定在同一位置,采用同一型号仪器,采用同一种方法测量;3.10 使用接地电阻表进行接地电阻值测量时,应按选用仪器的要求进行操作;4 等电位连接4.1 大尺寸金属物的连接检测,应检查设备、管道、构架、均压环、钢骨架、钢窗、放散管、吊车、金属地板、电梯轨道、栏杆等大尺寸金属物与共用接地装置的连接情况;如已实现连接应进一步检查连接质量,连接导体的材料和尺寸;4.2 总等电位连接带的检测,应检查有LPZ0区到LPZ1区的总等电位连接状况,;4.3 低压配电线路引入和连接的检测,应检查低配电线路是否全线喘金属管埋地或敷设在架空金属线槽内引入;4.4 建筑物内竖直敷设的金属管道及金属物的检测,应检查建筑物内竖直敷设的金属管道及金属物与建筑物内钢筋就近不少于两处的连接;4.5 进入建筑物的外来导电物连接的检测,应检查所有进入建筑物的外来导电物是否在LPZ0区与LPZ1区界面处与总等电位连接带连接;4.6 穿过各后续防雷区界面处导电物连接的检测,应检查所有穿过各后续防雷区界面处导电物是否在界面处与建筑物内的钢筋或等电位连接预留板连接;4.7 电子设备等电位检测,应检查电子设备与建筑物共用接地系统的连接,应检查连接的基本形式是否符合规定并进一步检查连接质量、连接导体的材料和尺寸;测量以下部位与等电位连接之间的电气连接情况：—配电柜盘内部的PE排及外露金属导体；—UPS及电池柜金属外壳；—电子设备的金属外壳；—设备机架、金属操作台；—机房内消防设施、其他配套设施金属外壳；—线缆的金属屏蔽层；—光缆屏蔽层和金属加强筋；—金属线槽；—配线架；—防静电地板支架；—金属门、窗、隔断等;八、质量管理体系措施1我公司具有良好的商业信誉具有履行合同所必需的设备和专业技术能力,在经营活动中没有违法记录;2检测过程严格按照国家规范及行业标准进行检测,提交高质量成果报告；检测人员必须持证上岗,均受过专业培训及考核；使用的检测仪器按规定进行检定校准,定期进行养护维修,以保证设备状态良好运行;3检测中严格按照图纸设计要求及规范要求完成检测工作,要求工程质量应符合规范规定的工程质量标准;4抽样要确保科学、公正,所抽取样品有代表性,并保持完整,以国家标准为抽样准则,参照吉林省建设厅颁发文件为基准,确定抽样方案;5检验报告必须必须准确、清晰、明确、客观地报告检测结果,保证检验报告所含的信息符合客户、检测方法规定和说明检测结果所必需的要求;6质量管理文件制定、频发、修改与执行情况检查制度;7设立不合格项目台账制度;8检测不合格报告制度;9有质量监督控制措施;10人员培训制度;11仪器、设备、试剂管理制度;12标准、规范、技术资料管理制度;九、安全生产措施1检测人员到达检测现场后,要检查现场的被检建构筑物是否符合规定要求后方可开展检测,保证检测人员的安全和健康要求;2检测人员离开检测现场前要检查水、电和门窗,做好安全、防火、防盗工作,防止意外事故发生;3检测人员必须掌握仪器设备的性能和操作方法,严格按操作规程操作,防止意外事故的发生;4综合室负责定期组织检测人员学习安全防护相关知识,并做好记录;5所有人员必须掌握相关安全知识及防护知识,熟悉应急预处理措施与方法;6当检测中出现影响检测的故障时,检测人员应首先对仪器设备和被检被检建构筑物实施保护措施,防止仪器设备和被检建构筑物损坏,及时做好现场记录,同时向部门负责人或公司领导报告;十、文明施工管理措施（1）相关人员对现场检测环境条件进行资源配置,分析并确认现场环境条件是否符合检测要求;（2）检测前检测员应检查仪器设备完好性,确认仪器使用状态正常后方可使用;3检测过程中要观测检测现场的环境条件变化,当环境超出了规定的要求时,技术负责人或监督员应终止检测作业,直至环境条件恢复检测规定的要求;4检测过程中,对如温、湿度、电磁干扰、噪声、震动等条件进行详细记录以保证检测工作质量和工作人员健康不受影响或损害,尽量减少污染;5在到达检测现场后,应考虑环境因素如温、湿度、电磁干扰、噪声、震动等对检测工作可能造成不利影响的而采取有效的措施;6质量监督员在履行职责时,发现现场环境条件影响检测工作时应提出纠正,必要时责令有关人员终止检测,并对此间出具检测数据的有效性应做分析;7当现场环境条件达不到检测要求时,检测负责人应与委托人协商,实施时间错开,即在无干扰时段进行检测,并希望做好必要的条件保障;8当现场环境持续达不到检测要求时,应停止现场检测计划的实施;可请委托人考虑可否改变检测方法,如实施模拟检测或其他方式;9必要时实验室可依据有关的规程、规范对检测数据或结果进行修正;10检测现场遗留的固体废弃物,可能对检测现场造成污染；现场检测任务完成后,立即清理检测工作现场,将检测用的仪器设备整理好,将无用的废弃物清理后,方可离开检测现场；保证检测活动中产生的固体废弃物、废气、废水等不会对环境造成不良影响;附表一主要施工机械设备投入计划表附表二劳动力投入计划表附表三计划开、竣工日期附表一：主要施工机械设备投入计划表附表三：劳动力投入计划表单位：人。

机房防雷接地工程施工规范一、概述机房防雷接地工程是保障机房内电子设备正常运行，防止雷电灾害侵袭的重要措施。

本规范主要针对机房防雷接地工程的施工过程进行详细阐述，以保证施工质量，确保机房内电子设备的安全稳定运行。

二、施工准备1. 设计审核：在施工前，应确保防雷接地设计方案已经审核通过，方案中应包括防雷接地系统的组成、接地体布局、接地线径大小、接地电阻要求等内容。

2. 材料准备：根据设计方案，准备所需的接地体、接地线、避雷针、避雷带等材料。

材料应符合国家相关标准要求，具有相应的质量合格证明。

3. 施工工具：准备合适的施工工具，如电钻、扳手、螺丝刀、切割机等。

4. 施工人员：确保施工人员具备相应的技能和经验，了解防雷接地系统的施工方法和注意事项。

三、施工流程1. 接地体施工：根据设计方案，挖设接地体坑，将接地体放入坑内，确保接地体与土壤充分接触。

接地体之间应采用焊接方式连接，焊接应牢固可靠。

2. 接地线施工：将接地线连接到接地体上，接地线应采用多股铜线，线径应符合设计要求。

接地线敷设应平整、整洁，避免交叉、缠绕。

3. 避雷针施工：根据设计方案，安装避雷针。

避雷针应垂直于地面，固定牢固。

避雷针与接地线连接应采用专用连接器，确保连接可靠。

4. 避雷带施工：在机房屋顶设置避雷带，避雷带应与接地线相连，形成完整的防雷接地系统。

避雷带之间的间距应符合设计要求。

5. 接地电阻测试：施工完成后，对防雷接地系统进行接地电阻测试。

测试值应符合设计要求，否则应查找原因，重新施工。

四、施工注意事项1. 施工过程中，应确保接地体与土壤充分接触，避免接地体腐蚀。

2. 接地线敷设应平整、整洁，避免交叉、缠绕，以免影响散热和维护。

3. 避雷针、避雷带安装应牢固可靠，避免因振动、风力等原因导致松动。

4. 接地电阻测试应使用专业的测试仪器，确保测试结果准确可靠。

5. 施工过程中，应严格遵守国家相关法律法规，确保施工安全。

五、验收标准1. 接地体施工符合设计要求，焊接牢固。

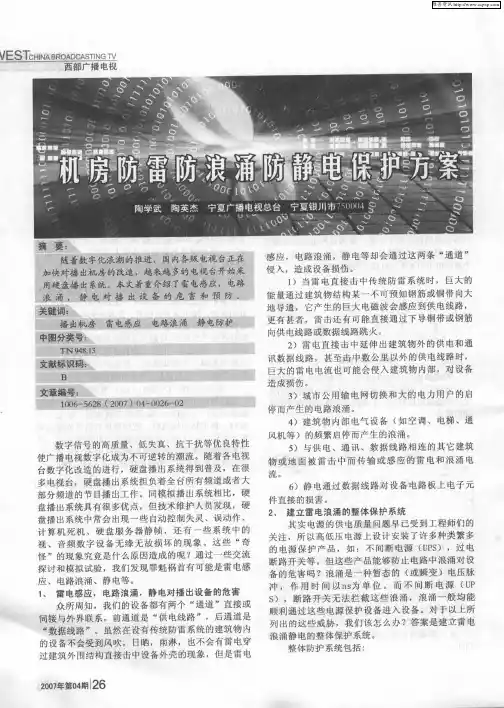

机房如何做防雷接地一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力，随时随地可能遭受重大损失。

二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。

中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。

目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。

防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。

二三级复合防雷器的主要参数指标：单相通流量为：≥40KA（8/20μs），响应时间：≤25ns国家标准GB50174《计算机机房设计规范》中计算机机房应具有以下四种地：计算机系统的直流地、交流工作地、交流保护地和防雷保护地。

各接地系统电阻如下：Ø 计算机系统设备直流地接地电阻不大于1Ω。

Ø 交流保护地的接地电阻应不大于4Ω；Ø 防雷保护地的接地电阻应不大于10Ω；Ø 交流工作地的接地电阻应不大于4Ω；1、机房室内等电位连接在机房内设立一环形接地汇流排，机房内的设备及机壳采用S型的等电位连接形式，连接到接地汇流排上，用50*0.5铜铂带敷设在活动地板支架下，纵横组成1200*1200网格状，在机房一周敷设30*3（40*4）的铜带，铜带配有专用接地端子，用编织软铜线机房内所有金属材质的材料都做接地，接入大楼的保护地上。

防雷施工方案编制单位：中国二十二冶集团有限公司编制时间：目录1.编制依据 (1)2.工程概况 (1)2.1工程概况 (1)2.2防雷及接地概况 (1)3.项目部人员架构 (2)3.1项目经理部组织机构框图 (2)3.2安全管理架构 ................................... 错误！未定义书签。

4.防雷工程施工工艺流程 (2)5.防雷工程施工技术与工艺要求 (2)5.1自然接地体的利用安装 (2)5.2搭接、焊接的要求 (3)5.3接地干线的安装 (3)5.4接地线的安装 (4)5.5防雷引下线的敷设 (4)5.6均压环、避雷带（避雷针）的安装 (5)5.7其他防雷装置的安装 (5)5.8成品保护 (6)6.安全保证措施 (6)6.1电焊安全措施 (6)6.2触电后的应急措施 (7)6.3防火措施 (7)6.4防坠落措施 (8)1.编制依据《建筑物电子信息系统防雷技术规范》GB50343-2012 《建筑物防雷工程施工与质量验收规范》GB50601-2010 《建筑电气工程施工质量验收规范》GB50303-2011 《防雷与接地安装图集》D501-1～42.工程概况2.1工程概况表2-1 工程概况表序号项目内容1 工程名称2 工程地址3 建设单位4 勘察单位5 设计单位6 监理单位7 施工单位8 工期要求9 质量目标10 安全目标11 工程概况建筑规模建筑功能结构类型基础形式2.2防雷及接地概况（1）本工程建筑物为二类防雷建筑物。

防雷装置应采取防直击雷、防侧击雷、防雷电波侵入的措施，与大楼其他接地系统共用接地网接地电阻要求不大于1欧。

（2）利用建筑物钢筋混凝土柱子或剪力墙内两根不小于∅16的主钢筋通长焊接作为防雷引下线；要求防雷引下线上端与屋面避雷带焊接相连、下端与基础接地网焊接相连，构成可靠的电气通路；防雷引下线的间距不应大于18m。

（3）避雷带采用∅12热镀锌圆钢，沿女儿墙、天沟、屋面等易受雷击的部位敷设，避雷带水平敷设时，支架高150mm，支架间距为1000mm，转弯处为500mm；在上人屋面，避雷带采用 -25x4 热镀锌扁钢在屋面抹层内暗敷；在整个屋面，避雷带应组成不大于10×10或12×8的网格。

1防雷接地专项施工方案一、总则1.1 工程概况本工程地处******生态区, 年雷击次数N=0.0564, 属于人口密集场合, 按三类防雷建筑物设防, 相应采用防直击雷, 雷电波侵入和等电位保护措施, 防雷接地、电气设备的保护接地、电梯机房等接地共用统一的接地极, 接地电阻不大于1Ω, 屋顶四周用φ12镀锌圆钢作不大于20m*20m或24m*16m的避雷网格与引下线焊接, 高出屋面的金属构件、金属管道、金属屋架等均应与避雷装置连接, 在室外地坪距地0.5米处预留100*60*6钢板作为测试点, 当实测不能满足设计规定期应增设人工接地极。

1.2 合用范围本方案合用于***建筑研究设计院设计的重庆市*******项目防雷接地系统工程。

1.3 编制依据的标准及规范****建筑研究设计院设计的重庆市*******项目施工图, 《建筑电气工程施工质量验收规范》 (GB50303-2023)、《建筑物、构筑物防雷设施安装图集》（03D501-1～4）。

二、施工准备2.1 材料规定:2.1.1 主材钢材严格按照设计图纸规定材料, 材质及规格应符合设计规定。

应按设计规定采用热镀锌材料, 产品应有材质检查证明及产品出厂合格证。

2.1.2 辅材有焊条、氧气、乙炔、沥青漆, 混凝土支架, 预埋铁件, 水泥等。

2.2 重要工机具:2.2.1 常用电工工具: 焊机、切割机、磨光机等。

2.2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.3 作业条件:2.3.1 土建专业已具有地下敷设接地装置的条件。

2.3.2 按设计位置清理好场地。

2.3.3 避雷网安装作业条件:2.3.3.1 接地体与引下线必须做完。

2.3.3.2 屋面避雷运用主筋作引下线, 需钢筋绑扎完毕后按照图纸所示位置进行预埋板的焊接。

2.3.3.3 进行屋面避雷网安装时, 建筑物（或构筑物）有脚手架或爬梯达成能上人操作的条件。

机房工程及防雷接地系统投标方案 机房防雷 系统概述 随着通信设备的高度集成化、通信网络的系统化、通信设备管理的集成中央化，广泛使用在各类通信系统中的大量精密电子设备，其耐过电压过电流水平的下降，雷电灾害事故常常发生，雷击巨大能量的瞬间泄放常常给金融（银行、证券、保险）系统、电力系统（调度、配电自动化）、电信系统（电信、移动、寻呼、数据）、广播电视系统、工业控制系统、机场航管系统、政府军队指挥自动化系统、居家电子设备等各类电子设备造成很大的破坏，已经成为我们“网络化时代、电子化时代”的一大公害。现代系统防雷不仅涉及到单体建筑物的避雷针（网、带）及接地，而且涉及到了每一台具体的电子设备。 信息系统雷害途径

电子设备的防雷设计主要是根据电子设备处于不同的防雷区，选择合适的电涌保护器，从而通过电涌保护器，实现与建筑物等电位连结。电涌保护器包括电源电涌保护器和信号电涌保护器，一般情况下，电源电涌保护器分三级，第一级安装大楼总配电间，第二级安装在机房配电箱、楼层配电箱，第三级安装在重要设备的用电处，如计算机、交换矩阵、服务器等；信号电涌保护器一般安装在信号进出建筑物机房的入口处，对重要的计算机、服务器、交换矩阵的信号出口处也应安装相应的信号电涌保护器。信息系统雷害途径 雷电可以通过各种方式危害建筑物和信息系统。雷害的各种途径可由图1

看出。在一般情况中，雷害首先是直接雷击，雷电直接击中地面建筑物，然后经接地装置泄放入地。在雷电流经过之处造成机、电、热破坏，通常是建筑物本身的损坏。直接雷击的强度主要取决于起雷电流。雷电流的特点是持续时间非常短（微秒至数十、数百微秒），波前上升很陡，波尾下降相对较缓。一种典型波形是10/350微秒。根据统计，雷电流90%为负极性，幅值概率举例如下表： 雷击概率表 雷电流KA 140 100 70 40 10 概率% 3 11 35 70 95

雷电途径和综合防雷措施 人们不允许信息系统暴露在可能直接遭受雷击的场所，直接雷击破坏电子元

防雷接地工程施工方案一、建筑防雷说明(1)本工程主楼年预计雷击次数N为0.116,按第三类防雷建筑物设计。

(2)沿屋顶女儿墙或屋顶结构飘板上设置一圈接闪带，并在屋面上设置不大于20x20m (24x16m )的避雷网格，形成本建筑物的避雷网。

接闪带与避雷网格均采用①10镀锌圆钢，女儿墙上接闪带搞0.1m。

(3)利用柱内两根大于①16的对角主筋通过焊接做避雷引下线，引下线的上端伸出女儿墙(或通过顶层相联挑梁内两根以上主筋转接出女儿墙)与屋面避雷网焊接，下端直接或通过转换梁内连接钢筋后与接地体焊接。

(4)利用结构底板及桩基内的结构体内钢筋做接地体。

(5)本工程保护接地、弱电接地、防雷接地共用接地装置，接地电阻小于1.0欧姆，实测不足补打接地极。

(6)所有突出屋面的金属件、管道、风机等均应与屋面避雷网可靠焊接。

60m及以上建筑物外侧的金属栏杆、门窗等金属构件均需与结构圈梁内与引下线联接的钢筋焊接。

竖直敷设的各种金属管道及金属物的顶端和底端应与防雷装置连接二、主要施工方法2.1施工工艺流程防雷接地施工工艺流程图本工程防雷接地采用结构基础内主钢筋和人工接地体作为接地体。

安装时配合土建钢筋施工进行可靠连接。

依照图纸部分建筑基础横纵轴交叉点结构柱内钢筋与垂直结构主筋焊成一体，并与配电室槽钢可靠焊接。

人工接地体在基础做垫层前做好，并将其穿透防水层与建筑周边有引下线的柱内主筋可靠焊接，而且要与护坡桩内两根钢筋焊接。

引上点在各层楼板上表面焊处留钢筋头，供各层设备接地用。

在各个电缆竖井预留一条镀锌扁钢，镀锌扁钢在偶数层均与垂直引下线焊接，被弱电系统接地。

作为防雷下线及接地体的钢筋，采用搭接焊，钢筋端部搭接长度大于6倍钢筋直径，并且至少要三边焊（两侧和一个端头），以保证电气通路。

屋面上的避雷带支架与墙内的立筋、立筋与结构柱内两主筋、每个结构柱内两主筋与基础梁内两主筋均进行可靠焊接，从而保证每个结构柱从上至下连成电气通路。
