机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全,防范雷击危险,保障设备正常运行,特制定本规范。
1.2 本规范适用于机房防雷接地工程施工。
1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求,完善施工方案,保障施工质量。
二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。
2.2 施工前应对施工现场进行全面检查,清理杂物,确保施工区域整洁。
2.3 准备好必要的施工设备、工具和材料,确保施工顺利进行。
2.4 确保施工人员具备相关资质和技术水平,熟悉施工要求。
三、施工工艺3.1 施工前应确定接地电位点,进行土质测试,确保接地电阻符合设计要求。
3.2 接地电位点应选取在机房周围适当位置,与机房主体建筑连接可靠,土质密实。
3.3 进行接地极的埋设,应采用专用接地极,埋设深度应符合设计要求,接地极之间的距离不应过大。
3.4 进行接地水平导线的敷设,导线应选用优质材料,固定牢靠,接地极之间的导线应有规范间距。
3.5 对接地水平导线进行接线焊接,确保接地系统连通性良好。
3.6 施工结束后进行接地系统的检测和验收,确保接地电阻符合设计要求。
四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工,确保施工质量。
4.2 施工过程中发现问题应及时处理,不得擅自改变设计要求。
4.3 施工结束后应进行验收,确认接地系统符合设计要求。
4.4 施工单位应保留相关施工记录和资料,建立施工档案,以备后续查阅。
五、安全防护5.1 施工单位应加强现场安全管理,保证施工人员的安全。
5.2 施工单位应配备必要的安全防护设施,提供必要的安全培训。
5.3 施工现场应设置明显的安全警示标识,禁止未经授权人员进入。
5.4 施工单位应定期检查现场安全情况,及时处理安全隐患。
六、施工总结6.1 施工结束后,应对施工过程进行总结,提炼经验教训,改进施工管理。
6.2 施工单位应配合设计单位进行验收,并完成相关手续。
机房防雷接地工程施工一、机房防雷接地概念机房防雷接地是指通过预埋导体和接地装置,将机房设备和建筑接地系统相连,分散雷电能量,降低雷击危害,确保设备的安全性。
在机房防雷接地工程中,一般采用铜排、镁带、铜带等导体作为接地体,将其埋设在地下,与设备的金属外壳相连接,形成一个完整的接地系统。
机房防雷接地的作用主要有以下几个方面:1.分散雷电能量。
当遭受雷击时,雷电会通过接地系统分散到地下,减少对设备的损害。
2.保护设备安全。
通过良好的接地系统,可以将雷击产生的电流及时引至地下,避免对设备的损坏。
3.确保设备正常运行。
良好的接地系统可以稳定设备的运行电压,避免由于雷击造成的电压波动。
综上所述,机房防雷接地是机房建设中不可或缺的一项工程,对于保障设备和人员的安全,维护机房正常运行具有至关重要的意义。
二、机房防雷接地工程施工准备在进行机房防雷接地工程施工之前,首先要进行充分的准备工作,确保施工过程的顺利进行。
1.施工方案设计。
根据机房的实际情况和设备布局,绘制详细的施工方案,确定接地位置、导体规格、接地材料等。
2.材料准备。
根据设计方案,准备所需的接地材料,包括导体、接地装置、接地线、接地体等。
3.施工人员培训。
安排专业的施工队伍进行施工,确保操作规范,减少施工风险。
4.安全措施。
在施工过程中,要严格遵守相关安全规范,做好安全防护措施,确保施工人员的安全。
5.现场勘测。
在进行施工前,对机房的地形、土质进行仔细的勘测,确定接地装置的深度和位置。
通过以上准备工作,可以为机房防雷接地工程施工奠定良好的基础,确保工程顺利进行。
三、机房防雷接地工程施工过程机房防雷接地工程的施工过程包括导体铺设、接地装置安装、接地线连接等步骤,下面将逐一介绍。
1.导体铺设。
根据设计方案,确定导体的长度和规格,进行导体的铺设,一般采用铺设在地下的方式,要确保导体与设备的金属外壳紧密连接。
2.接地装置安装。
根据导体的布局,安装接地装置,通常用螺栓固定接地装置,确保接地装置与导体之间的连接牢固可靠。
防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计,将建筑物的基础钢筋网作为共用接地体,在相应部位采用建筑结构柱内主筋(或单敷2根Φ16圆钢)作为防雷引上线,30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环,并将金属结构和设备等金属物与均压环可靠焊通,在屋顶设置Φ12避雷网格作为接闪器防直击雷。
在变配电室内设总等电位端子板,在各种管线入户处设等电位联结,各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结,同时本建筑物按设计要求并设有各类防雷电感应措施。
本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置,其综合接地电阻不应大于0.5 。
1)底板基础接地极:①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体,根据设计图纸要求将底板主筋在横向及纵向交接处连通,形成不大于10m×10m的网格,连接处采用的跨接为Φ16的镀锌圆钢。
②所有钢筋搭接焊接长度大于6D(D为搭接主筋直径),采用双面施焊,焊缝要求饱满,无虚焊、气孔、夹渣、咬肉等现象发生,焊后将表面焊药及时清理干净。
③对于结构主筋采用套管连接、对焊连接的接头,根据图集要求可不再进行跨接焊接,能满足电气连接要求。
④根据设计要求(在建筑物防雷接地电阻达不到要求时,设置人工接地体),在设计位置预留出室外人工接地体引出点,引出点采用-40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm,紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点,引出长度不小于1米,作好保护,当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。
2)引下线与接地测试点的敷设:根据设计图纸位置利用墙或柱内两对角主筋作为引下线,引下线下部与基础接地网连通,上部与避雷网相连,利用结构柱内二根直径大于Φ16的主筋(当主筋为重要受力筋不能焊接时,则在每处单敷2根Φ16镀锌圆钢)连续焊接,随主体施工时做好色漆标志引上,并作好隐检记录。
机房防雷接地工程施工是保障机房内设备及人员安全的重要措施。
在施工过程中,应严格按照设计规范进行,确保接地系统的可靠性和安全性。
本文将详细介绍机房防雷接地工程施工的流程及注意事项。
一、施工前的准备1. 熟悉设计图纸:在施工前,施工人员应充分了解设计图纸,包括接地系统的设计原理、接地点的数量和位置、接地线材质和规格等。
2. 准备施工材料:根据设计要求,提前准备好足够的接地线、接地棒、连接器等材料。
3. 检查设备:确保施工过程中所使用的工具和设备完好,如电钻、扳手、切割机等。
4. 安全措施:施工前,对施工人员进行安全教育,强调施工过程中的安全注意事项。
二、施工流程1. 接地棒的安装:根据设计图纸,挖坑埋设接地棒。
接地棒的长度应符合设计要求,一般为2.5米。
接地棒的间距应控制在5-10米之间。
2. 接地线的铺设:将接地线连接到接地棒上,接地线应平行于地面铺设,避免交叉。
接地线的材质一般为铜排或扁铁,截面积应符合设计要求。
3. 接地点的连接:将所有接地线连接到接地点,接地点可以是接地母线或接地网。
连接时,确保接触良好,使用专用连接器或焊接。
4. 接地电阻测试:施工完成后,进行接地电阻测试。
测试仪器应符合国家标准,测试结果应符合设计要求,一般要求接地电阻小于4Ω。
5. 施工记录:记录施工过程中的关键环节,如接地棒埋设深度、接地线截面积、接地点数量等。
三、施工注意事项1. 严格遵循设计规范:施工过程中,应严格按照设计图纸和规范进行,确保接地系统的可靠性。
2. 施工质量:挖坑、埋设接地棒、连接接地线等环节均需仔细操作,确保施工质量。
3. 环境保护:施工过程中,应注意保护环境,避免破坏地形地貌,妥善处理废弃物。
4. 施工安全:施工过程中,遵守安全操作规程,确保施工人员的人身安全。
5. 验收合格:施工完成后,进行验收,确保接地系统符合设计要求,满足机房防雷需求。
总之,机房防雷接地工程施工是一项专业性较强、要求较高的工程。
机房防雷接地施工方案1. 引言随着计算机技术的不断发展,机房设备的规模和复杂程度也在不断增加,对机房的稳定性和安全性提出了更高的要求。
其中,机房的防雷接地施工是保障机房安全运行的重要环节。
本文档将介绍一种机房防雷接地施工方案。
2. 方案概述机房防雷接地施工方案旨在确保机房内外设备在雷电活动时不受影响,保障机房的正常运行和设备的安全性。
本方案的主要内容包括: - 机房接地系统设计 - 接地装置选配 - 施工细则3. 机房接地系统设计3.1 接地原理机房接地系统的设计遵循以下原理: 1. 安全接地:确保机房内的设备和人员在雷电活动期间能够安全地泄放雷电电荷。
2. 稳定性:保证接地系统的稳定性,防止因接地不良或不稳定而导致设备运行异常或电气故障。
3. 低电阻:通过合理的接地设计,减小接地电阻,提高接地效能。
3.2 接地系统布置机房接地系统的布置需要考虑以下因素: 1. 地质条件:选择适合的接地方式,如埋地接地、接地棒接地等。
2. 机房空间:根据机房内设备的布置和空间限制,合理设计接地系统的布置和连接方式。
3. 导线规格:根据接地电流大小,选择合适的导线规格,以降低电阻。
3.3 接地设备选配机房接地设备的选配需要考虑以下因素: 1. 材料品质:选择质量好、耐腐蚀能力强的铜或铜合金材料,以保证接地装置的使用寿命和稳定性。
2. 接地装置类型:根据机房接地系统的需求,选择适合的接地装置类型,如接地棒、接地桩等。
3. 接地装置数量:根据机房面积和设备数量进行合理配置,保证接地装置的均匀分布。
4. 施工细则4.1 施工前准备在进行机房防雷接地施工前,需要进行以下准备工作: 1. 编制详细的施工方案,包括施工步骤、工具设备、材料选购等。
2. 清理施工区域,确保工作环境整洁、无障碍。
3. 检查接地装置和导线等施工材料的质量和数量,避免尺寸不符合要求或不足的情况发生。
4.2 施工步骤机房防雷接地施工的步骤如下: 1. 定位:根据机房布局,确定接地装置和导线的布置位置。
机房防雷接地工程施工方案一、工程前期准备项目评估:对机房所在环境进行详细评估,包括土壤电阻率、气象条件、地形地貌等,以确定合适的接地方式。
设计审查:审查防雷接地设计方案,确保其符合国家标准和机房安全要求。
施工人员培训:对施工人员进行防雷接地知识和技能培训,确保施工质量。
工具材料准备:准备施工所需的工具、材料和设备,包括接地极、接地线、连接器材等。
二、施工材料选择接地极材料:选用耐腐蚀、导电性能好的材料,如铜包钢、热镀锌钢等。
接地线材料:选用电阻率低、机械强度高的材料,如多股铜绞线、铜带等。
连接器材:选用符合国家标准、质量可靠的连接器材,确保接地系统的稳定性和可靠性。
三、接地系统设计接地电阻计算:根据土壤电阻率、机房设备要求等因素,计算所需的接地电阻值。
接地网布局:根据机房布局和设备分布,设计合理的接地网布局,确保电流能够均匀分布。
防雷措施:根据机房等级和设备重要性,设计相应的防雷措施,如安装避雷针、浪涌保护器等。
四、内部接地施工设备接地:将机房内设备的金属外壳、机架等导电部分与接地系统可靠连接。
线路屏蔽:对进入机房的电源线、信号线等进行屏蔽处理,减少电磁干扰和雷电侵入。
五、外部接地施工接地极埋设:按照设计要求,在机房周围埋设接地极,确保接地电阻符合要求。
接地线敷设:使用合适的接地线将接地极与机房内部接地系统连接起来。
六、设备接地施工设备接地连接:将机房内所有设备的接地端子与接地线可靠连接,确保设备安全接地。
设备接地检测:对接地连接进行逐一检测,确保每个设备都正确接地。
七、等电位连接施工等电位连接设计:根据机房布局和设备分布情况,设计合理的等电位连接方案。
等电位连接施工:使用专用连接器材将机房内各金属部分进行等电位连接,减少电位差。
八、质量检测与验收接地电阻测试:使用专用仪器对接地电阻进行测试,确保接地电阻符合要求。
系统完整性检查:对接地系统进行全面检查,确保无遗漏、无错误。
验收与交付:在质量检测合格后,组织相关部门进行验收,并交付使用。
机房防雷接地部分施工方案
接地系统的施工
凡金属材料设备外壳均与保护地(P E)相连。
在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线排上。
保护地(P E)与配电柜体有可靠的电气连接。
防静电地板支脚、金属吊顶及铝塑板应每20平方米至少有两点可靠接地,并统一接至保护地,以防设备漏电,保证人身安全。
沿机房四周,采用40×4铜排沿墙(活动地板下)敷设。
接地排每隔300m m 打一个直径为φ8.5m m的圆孔,配好M8螺母,以便于使用,接地排用绝缘子支撑。
活动地板四角与接地母环可靠连接,两相邻连接点距离应小于18米.
接地母环、接地排、接地线的连接均采用焊接。
接地母环、接地排在地板下敷设时如与走线槽交叉时,应根据具体情况做好绕行处理。
电源防雷器安装
安装位置:L P60/4应安装于机房的开关电源柜内的交流输入侧,它并联于主断路器的出线侧。
L P40/4应安装于机房的U P S输入端的交流输入侧,它并联于主断路器的出线侧。
防雷器与供电系统的连接线长度应小于50c m.防雷器与地线长度也小于50c m。
导线截面的选择依据V D E0100标准选择。
在防雷器前串接一隔离空开,以便防雷器的维护与检修。
注意:不可将已保护的线路与未保护的线路或地线并行布线。
防雷与接地系统安装1 施工工艺流程施工工艺流程如图2.5-50所示。
2 建筑物防雷、接地施工及安全措施1) 建筑防雷:(1) 本建筑防雷等级为二类。
建筑的防雷装置满足防直击雷、侧击雷、雷电感应及雷电波的侵入。
(2) 接地装置:本工程采用联合接地方式,利用 40X4 热镀锌扁钢将桩基承台钢筋网,桩基钢筋连接起来构成接地网络。
桩基承台钢筋,桩基钢筋及热镀锌扁钢之间的连接均采用焊接.接地电阻要求不大于1Ω。
(3) 楼顶采用避雷针、避雷带、屋顶建筑物金属构件等混合作为接闪器,利用结构钢柱作为引下线,每层外墙连续钢梁焊接成一体形成均压环,并与引下线钢柱可靠连接。
公寓屋顶采用-25X4热镀锌扁钢组成不大于10mX10m 或12mX8m 的网格作为接闪器,屋面上的金属设备及金属物体均需与屋面避雷装置可靠连接,利用钢筋混凝土柱内二根>Φ16结构主筋上下焊接作为引下线。
所有突出屋面的金属风机、栏杆、旗杆、金属构件、冷却塔等与避雷带做可靠电气连接,突出屋面的非金属风道、风管、烟筒均大避雷针保护范围内。
预留预埋 引下线敷设 避雷线支架安装 避雷线安装室外接地体敷设 接地电阻测试 图2.5-50 防雷接地施工工艺流程(4) 外墙的金属门窗,幕墙金属结构,外墙栏杆与均压环焊接以防侧击雷。
2) 接地及安全(1) 本工程防雷接地、变压器中性点接地、电气设备的保护接地与电梯机房、消防控制室、通讯机房、计算机房等的接地共用统一接地体,要求接地电阻不大于1Ω,实测不满足要求时,增设人工接地。
(2) 垂直敷设的金属管道及金属物的底端及顶端就近与接地装置连接,电梯轨道下端就近与接地装置连接,建筑外墙的全部金属栏杆、玻璃幕墙等主龙骨等均就近与接地装置连接。
(3) 所有强、弱电竖井内均垂直敷设一条40X4镀锌扁钢,其下端与基础接地网连接。
(4) 本工程采用总等电位联结,其与建筑物内保护干线、设备进线总管、金属构件联结,卫生间、淋浴间采用局部等电位联结,所有局部等电位接线盒采用BV-1*4mm2导线在地面内或墙内穿管暗敷,与卫生间内给排水管、金属浴盆、金属采暖管以及建筑物内钢筋网等可靠等电位局部连接。

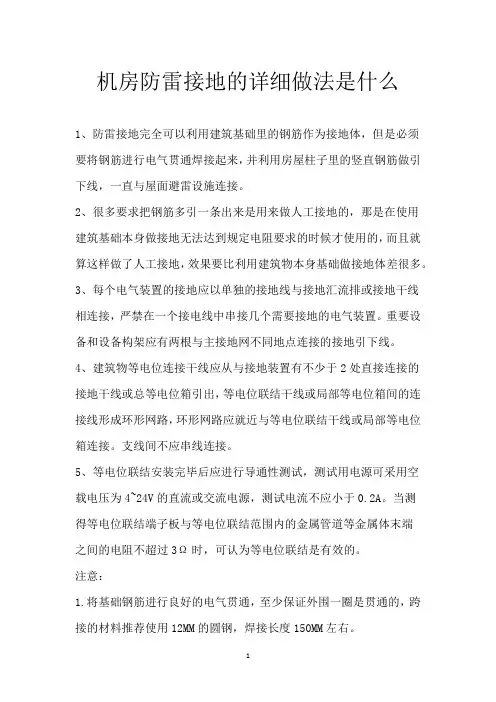

机房防雷接地的详细做法是什么
1、防雷接地完全可以利用建筑基础里的钢筋作为接地体,但是必须
要将钢筋进行电气贯通焊接起来,并利用房屋柱子里的竖直钢筋做引下线,一直与屋面避雷设施连接。
2、很多要求把钢筋多引一条出来是用来做人工接地的,那是在使用
建筑基础本身做接地无法达到规定电阻要求的时候才使用的,而且就算这样做了人工接地,效果要比利用建筑物本身基础做接地体差很多。
3、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线
相连接,严禁在一个接电线中串接几个需要接地的电气装置。
重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线。
4、建筑物等电位连接干线应从与接地装置有不少于2处直接连接的
接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串线连接。
5、等电位联结安装完毕后应进行导通性测试,测试用电源可采用空
载电压为4~24V的直流或交流电源,测试电流不应小于0.2A。
当测
得等电位联结端子板与等电位联结范围内的金属管道等金属体末端
之间的电阻不超过3Ω时,可认为等电位联结是有效的。
注意:
1.将基础钢筋进行良好的电气贯通,至少保证外围一圈是贯通的,跨接的材料推荐使用12MM的圆钢,焊接长度150MM左右。
2.引下线平均间距要小于25米,如果房子不大,四角分别有一根引下线就好。
3.每一处引下线推荐使用2根16MM的钢筋或者4根14MM的钢筋。
一定保证引下线将接地体和屋面避雷装置连结到一体。
机房防雷接地工程施工规范一、概述机房防雷接地工程是保障机房内电子设备正常运行,防止雷电灾害侵袭的重要措施。
本规范主要针对机房防雷接地工程的施工过程进行详细阐述,以保证施工质量,确保机房内电子设备的安全稳定运行。
二、施工准备1. 设计审核:在施工前,应确保防雷接地设计方案已经审核通过,方案中应包括防雷接地系统的组成、接地体布局、接地线径大小、接地电阻要求等内容。
2. 材料准备:根据设计方案,准备所需的接地体、接地线、避雷针、避雷带等材料。
材料应符合国家相关标准要求,具有相应的质量合格证明。
3. 施工工具:准备合适的施工工具,如电钻、扳手、螺丝刀、切割机等。
4. 施工人员:确保施工人员具备相应的技能和经验,了解防雷接地系统的施工方法和注意事项。
三、施工流程1. 接地体施工:根据设计方案,挖设接地体坑,将接地体放入坑内,确保接地体与土壤充分接触。
接地体之间应采用焊接方式连接,焊接应牢固可靠。
2. 接地线施工:将接地线连接到接地体上,接地线应采用多股铜线,线径应符合设计要求。
接地线敷设应平整、整洁,避免交叉、缠绕。
3. 避雷针施工:根据设计方案,安装避雷针。
避雷针应垂直于地面,固定牢固。
避雷针与接地线连接应采用专用连接器,确保连接可靠。
4. 避雷带施工:在机房屋顶设置避雷带,避雷带应与接地线相连,形成完整的防雷接地系统。
避雷带之间的间距应符合设计要求。
5. 接地电阻测试:施工完成后,对防雷接地系统进行接地电阻测试。
测试值应符合设计要求,否则应查找原因,重新施工。
四、施工注意事项1. 施工过程中,应确保接地体与土壤充分接触,避免接地体腐蚀。
2. 接地线敷设应平整、整洁,避免交叉、缠绕,以免影响散热和维护。
3. 避雷针、避雷带安装应牢固可靠,避免因振动、风力等原因导致松动。
4. 接地电阻测试应使用专业的测试仪器,确保测试结果准确可靠。
5. 施工过程中,应严格遵守国家相关法律法规,确保施工安全。
五、验收标准1. 接地体施工符合设计要求,焊接牢固。
机房防雷接地的详细做法
编辑:万佳防雷-小黄
等电位连接
为防止地电位反击,需把所有接线应设置等电位连接防护装置。
具体做法:在计算机机房静电地板下距四周墙壁30cm处,用30×3mm优质紫铜排铺设一周闭合母线排,将计算机设备的直流工作地、保护地、防雷地等以最短距离连接到铜排上与母线排形成等电位连接,母线排通过35平米多股铜芯线与安全地接。
大约需紫铜20m。
接地系统
机房的防雷接地(接地要求R≤4Ω)
按照国家有关规定,本机房需设置两套接地系统即:逻辑地和抗静电保护地。
逻辑地:接地电阻≤ 1Ω。
抗静电保护地:实际接地电阻≤ 4Ω,将抗静电地板安全可靠地接入该系统,为机房静电提供一个安全的泄放通路。
编号:机房防雷接地系统施工工艺要求✧浪涌保护器的规格、型号应符合设计要求,浪涌保护器安装位置、安装方式应符合设计要求或产品安装说明书的要求✧接地装置的规格、型号必须符合设计要求,并有相关机构出具的检测报告。
✧测试仪表应为接地电阻测试仪,量程在0.001~100Ω时,精度应为±2%(读数+2个数)。
✧为保持稳定的系统信号及可靠的安全接地,机房内所有电源插座的极性必须保持一致。
✧严禁在电源插座内将交流工作地与安全地连接在一起。
施工机具电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨(或倒链)、紧线器、铁镐、铁锹等。
作业条件✧地面找平、防锈等施工已经完毕。
✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。
✧各预留接地线预留到位。
技术准备✧施工图纸和技术资料齐全。
✧施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。
操作工艺工艺流程:等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。
等电位均压带制作主机房和辅助区的地板或地面应有静电泄放措施和接地构造,防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω,且应具有防火、环保、耐污耐磨性能。
等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线,并应在防静电活动地板下构成边长为0.6~3m的矩形网格。
铜排之间连接采用钻孔,螺丝拧紧,要求更高的采用氧焊焊接。
表格0-1等电位联结带、接地线和等电位联结导体的材料和最小截面积名称材料最小截面积(mm2)等电位联结带铜50利用建筑内的钢筋做接地线铁50单独设置的接地线铜25等电位联结导体(从等电位联结带至接地汇集排或至其铜16他等电位联结带;各接地汇集排之间)等电位联结导体(从机房内各金属装置至等电位联结带铜 6或接地汇集排;从机柜至等电位联结网格)每台电子信息设备(机柜)应采用两根不同长度的等电位联结导体就近与等电位联结网格连接。
消控机房防雷工程施工方案一、工程概述消控机房作为消防设施的控制中心,承担着对整个建筑消防设施进行监控、报警和联动控制的重要任务。
为了确保消控机房内的设备安全稳定运行,防止因雷击造成设备损坏、数据丢失等问题,特制定本消控机房防雷工程施工方案。
二、防雷工程目标1. 防止直击雷对消控机房设备造成损坏。
2. 防止雷电感应和电磁脉冲对消控机房设备产生影响。
3. 确保消控机房内设备正常运行,减小因雷击造成的停电时间。
三、防雷工程施工内容1. 接地系统施工:包括建筑物接地、设备接地、防雷接地等。
2. 防雷设备安装:包括避雷针、避雷带、避雷器等。
3. 防雷线路施工:包括防雷配电箱、防雷开关、防雷排等。
4. 等电位连接:将建筑物内部设备的金属外壳、金属管道等与接地系统连接,确保设备间电位相同。
四、防雷工程施工步骤1. 接地系统施工:(1)建筑物接地:利用建筑物基础钢筋作接地体,确保接地电阻小于1Ω。
(2)设备接地:为每台设备配置独立的接地线,将设备金属外壳与接地系统连接。
(3)防雷接地:设置专用的防雷接地装置,将避雷针、避雷带等设备与接地系统连接。
2. 防雷设备安装:(1)避雷针:安装在建筑物顶部,引下线与接地系统连接。
(2)避雷带:沿建筑物周边安装,与接地系统连接。
(3)避雷器:安装在消控机房内部,用于保护重要设备。
3. 防雷线路施工:(1)防雷配电箱:设置在消控机房内,用于分配防雷保护设备。
(2)防雷开关:安装在电源进线处,用于保护电源线路。
(3)防雷排:安装在消控机房内部,用于保护设备电缆。
4. 等电位连接:(1)将消控机房内部设备的金属外壳、金属管道等与接地系统连接。
(2)确保建筑物内部各设备间电位相同,减小因雷击造成的电压差。
五、施工要求及质量标准1. 接地系统施工要求:(1)接地体焊接牢固,接地电阻符合设计要求。
(2)接地线敷设整齐,固定可靠,无损伤。
(3)等电位连接处接触良好,连接线径足够。
2. 防雷设备安装要求:(1)避雷针、避雷带安装符合设计要求,固定可靠。
防雷接地分为两个概念,一是防雷,防止因雷击而造成损害;二是接地,保证用电设备的正常工作和人身安全而采取的一种用电措施。
接地装置是接地体和接地线的总称,其作用是将闪电电流导入地下,防雷系统的保护在很大程度上与此有关。
接地工程本身的特点就决定了周围环境对工程效果的影响,脱离了工程所在地的具体情况来设计接地工程是不可行的。
实践要求要有系统的接地理论来对工程实际进行指导。
而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。
土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。
因此在对人工接地体进行设计时,应根据地网所在地的土壤电阻率、土层分布等地质情况,尽量进行准确设计。
接地体:又称接地极,是与土壤直接接触的金属导体或导体群。
分为人工接地体与自然接体。
接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体,安全散流雷能量使其泄入大地。
机房防雷施工方法雷电进入通信机房有三种方式:第一种是直击雷直接击中金属导线,让高压雷电以波的形式沿着导线两边传播而引入室内;第二种是来自感应雷的高电压脉冲,即由于雷雨云对大地放电;第三种是雷雨云之间迅速放电形成的静电感应和电磁感应,这种反击会沿着电力系统的零线,保护接地线和各种形式的接地线,以波的形式传入室内。
大楼通过建筑物主钢筋,上端与接闪器,下端与地网连接,中间与各层均压网或环形均压带连接,对进入建筑物的各种金属管线实施均压等电位连接,具有特殊要求的各种不同地线进行等电位处理。
对通信网络系统在建筑物楼内的布线和接地方式要求:通信电缆以及地线的布放应尽量集中在建筑物的中部。
通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横梁,并与之保持较长的距离,通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。
根据雷电保护区的划分要求,建筑物大楼外部是直接雷击区域;建筑物内部及计算机房所处的位置为非暴露区,越往内部,危险程度越低。
机房防雷接地工程施工方案一、项目背景随着信息技术的飞速发展,机房已经成为现代企业和机构不可或缺的设施之一。
机电设备的复杂性和对数据的高要求,使得机房的建设和管理更加复杂和重要。
机房的防雷接地工程是机房建设中至关重要的一环,它能有效地减少雷电对设备和信息的破坏,保障机房正常运行和数据安全。
二、工程概况1. 工程名称:机房防雷接地工程2. 工程地点:XX市XX区XX路XX号3. 工程内容:包括雷电防护系统的安装和接地系统构建等工作。
4. 工程要求:根据国家相关标准和规范,确保工程质量和安全,以及满足机房的实际需求。
三、施工单位施工单位为XX建筑公司,公司拥有丰富的施工经验和先进的设备,具备良好的技术和管理能力,对本工程有信心和能力完成。
四、施工方案1. 前期准备在正式施工前,施工单位将参考相关设计图纸和规范要求,对工程进行详细的测量和勘察,制定详细的施工方案和安全措施。
同时,采购所需的材料和设备,并安排施工人员进行专业培训,确保施工质量和安全。
2. 施工过程(1)雷电防护系统的安装:首先进行雷电防护系统的安装,包括避雷针的安装、引下线的铺设和接地装置的设置等。
施工单位将严格按照相关规范和设计要求进行安装,确保每一个环节的质量和安全。
(2)接地系统的构建:接地系统是机房防雷网络的重要组成部分,它能够为设备和人员提供良好的防雷保护。
施工单位将根据设计要求,对机房进行布线和接地桩的安装工作,确保系统的有效性和可靠性。
(3)安全监测系统的配置:除了基本的雷电防护设备和接地系统外,施工单位还将配置相应的安全监测设备,包括雷电感应器、数据采集器等,对机房的雷电情况进行实时监测和记录,及时发现和处理雷电风险。
3. 施工结束和验收在施工结束后,施工单位将对工程进行全面的检查和清理,确保没有遗漏和安全隐患。
随后,组织相关专业人员对接地系统及防雷设备进行全面的测试和验收,确保其合格性和全面有效性。
五、安全管理施工单位将严格执行国家相关法规和规范,加强施工现场的安全管理,规范施工行为,做好安全防护措施,确保施工过程的安全性和质量。
防雷接地极机房防雷接地防雷接地施工方案一、雷电概述雷电的描述雷电是由天空中云层间的相互高速运动、剧烈磨擦,使高端云层和低端云层带上相反电荷。
此时,低端云层在其下面的大地上也感应出大量的异种电荷,形成一个极大的电容,当其场强达到一定强度时,就会产生对地放电,这就是雷电现象。
在气象学中,常用雷暴日数、年平均雷暴日数、年平均地面落雷密度,来表征某个地方雷电活动的频繁程度和强度。
此外,也使用年雷闪频数来评价雷电活动,它是指1000平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明,一个地区的雷闪频数与雷暴日数成线性关系.通常,建筑行业的防雷,更多的注重。
雷暴日的多少;航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区(<15天)、中雷区(<15-40天)、多雷区(>41—90天)、强雷区(〉90天).我国的雷电活动,夏季最活跃,冬季最少。
全球分布是赤道附近最活跃,随纬度升高而减少,极地最少。
雷电的破坏雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度(25—30kV/cm)时,所发生的猛烈放电现象。
通常雷击有三种形式,直击雷、感应雷、球形雷.直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象.感应雷是当直击雷发生以后,云层带电迅速消失,地面某些范围由于散流电阻大,出现局部高电压,或在直击雷放电过程中,强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。
球形雷是球状闪电的现象。
1)直击雷破坏;当雷电直接击在建筑物上,强大的雷电流使建(构)筑物水份受热汽化膨胀,从而产生很大的机械力,导致建筑物燃烧或爆炸。
另外,当雷电击中接闪器,电流沿引下线向大地泻放时,这时对地电位升高,有可能向临近的物体跳击,称为雷电“反击”,从而造成火灾或人身伤亡。
2)感应雷破坏;感应雷破坏也称为二次破坏。
编号:
机房防雷接地系统施工工艺
要求
✧浪涌保护器的规格、型号应符合设计要求,浪涌保护器安装位置、安装方式应符合
设计要求或产品安装说明书的要求
✧接地装置的规格、型号必须符合设计要求,并有相关机构出具的检测报告。
✧测试仪表应为接地电阻测试仪,量程在0.001~100Ω时,精度应为±2%(读数
+2个数)。
✧为保持稳定的系统信号及可靠的安全接地,机房内所有电源插座的极性必须保持一
致。
✧严禁在电源插座内将交流工作地与安全地连接在一起。
施工机具
电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨(或倒链)、紧线器、铁镐、铁锹等。
作业条件
✧地面找平、防锈等施工已经完毕。
✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理
根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。
✧各预留接地线预留到位。
技术准备
✧施工图纸和技术资料齐全。
✧施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。
操作工艺
工艺流程:
等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。
等电位均压带制作
主机房和辅助区的地板或地面应有静电泄放措施和接地构造,防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω,且应具有防火、环保、耐污耐磨性能。
等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线,并应在防静电活动地板下构成边长为0.6~3m的矩形网格。
铜排之间连接采用钻孔,螺丝拧紧,要求更高的采用氧焊焊接。
表格0-1等电位联结带、接地线和等电位联结导体的材料和最小截面积
等电位联结导体(从等电位联结带至接地汇集排或至其
铜16
他等电位联结带;各接地汇集排之间)
等电位联结导体(从机房内各金属装置至等电位联结带
铜6
或接地汇集排;从机柜至等电位联结网格)
每台电子信息设备(机柜)应采用两根不同长度的
等电位联结导体就近与等电位联结网格连接。
机房四个
角的静电地板支撑架应采用不小于6 mm²的铜芯线连
接到均压环上。
等电位连接带应与地绝缘悬浮安装。
接地引线与接地极相连之前,宜安装接地连接箱,
作为接地阻值的测试点。
汇流排施工
在机房设置两块汇流排,规格为80×8mm铜板(两块铜板焊接),长20-30厘米,把汇流排与等电位均压带连接。
通过等电位联结导体将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。
例1:机柜内汇流排接线连接图:
从上图可以看出,机柜内设备均用接地线缆(4mm2)与机柜内总接地排进行连接,之后总接地点有一根很粗的电缆(10mm2)截面积,直接连接到防静电地板下面的机房环流排,保持与机房处于等电位状态。
例2:线管之间接地跨接:
从上图可以看出,线管与线盒间用管箍紧密结合,线管与线盒、线管与线管见均用接地线缆进行跨接处理。
但该处接地线缆跨接过紧,稍显不足。
接地线缆规格为2.5mm2例3:防静电地板与汇流排之间的连接:
从上图可以看出,防静电地板的其地板支架与其相近的汇流排通过6mm2接地线缆进行连接。
大楼接地体电阻测试
1、测试步骤
✧检查仪表,确保仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
✧仪表放置水平后,调整检流计的机械零位,归零。
✧将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流
计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度
盘上读数乘上倍率档即为被测电阻值。
✧如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档
的倍率,直至调节到完全平衡为止。
✧如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。
2、接地电阻测试要求:
a.交流工作接地,接地电阻不应大于4Ω;
b.安全工作接地,接地电阻不应大于4Ω;
c.直流工作接地,接地电阻应按计算机系统具体要求确定;
d.防雷保护地的接地电阻不应大于10Ω;
e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
3、汇流排与接地点进行连接。
如果测试结果满足上面的要求,可将汇流排直接与大楼接地体进行连接。
连接采用铜质接地线不应小于50mm²(通常采用2根25mm²铜芯线在地网上取两个不同的接点)。
如测试电阻不能满足该要求,则应单独制作接地体。
接地体制作
1、当大楼接地不能满足要求时,应单独制作接地体,接地排连接方式见下图:
2、接地排铺设要求:
1)、接地体应离机房所在主建筑物3~5m 左右设置;
2)在地面挖深约0.8M、长2M、宽2M地沟,如上图所示,在如图所示位置均匀置入9根1.4M长2”镀锌管(入地沟下约600mm),然后在约离地面800mm处、300mm 处分别焊接12根40*4镀锌钢板;各接地模块的极芯互相并联或与引下线连接时采用40*4镀锌扁钢焊接。
焊接工艺应符合国家相关规范要求。
3)在镀锌板上焊接后引出一根40*4镀锌板,出地面约1M左右作为接地连接、测试点;
4)在地网焊接时,焊接面积应≥6 倍接触点,焊接处清除焊渣,且焊点做防腐蚀防锈处理;涂上防锈。
5)土壤采用敷设降阻剂法(撒盐、然后洒水)提高导电性能,使接地电阻≤2Ω ;
6)坑槽回填采用导电状态较好的新粘土和降阻剂为填料。
回填时应分层操作,回填30厘米,适量加水夯实
7)接地电阻测试:用地阻仪测量地网的工频接地电阻,以验证地网的设计和施工质量,若未达到预期的指标应及时分析原因和针对原因采取弥补措施。
3、地网连接到机房的接地主干线。
铜质接地线不应小于50mm²(通常采用2根25mm²铜芯线在地网上取两个不同的接点)。
地网到机房的接地线应全线穿管,进入机房连接到均压环上。
电源防雷器安装
1、电源防雷安装位置
一级电源防雷在机房所属大楼的总配电箱处,
二级电源防雷在机房所在楼层的楼层配电箱处,
三级电源防雷在机房内的配电箱处(如果机房没有配电箱就在UPS市电输入处)。
一级电源防雷器的电源相线线径不小于16mm², 接地线不小于25mm²,
二级电源防雷器的电源相线线径不小于10mm²,接地线不小于16 mm²,
三级电源防雷器的电源相线线径不小于6 mm²,接地线不小于10 mm²。
2、安装顺序:电源防雷器各线路的连接顺序为:①连接接地线;②连接中性线或负极线;③连接相线或正极线。
3、安装要求:防雷器与防雷器之间的间距应大于5米,当不能满足这个要求时应在两级防雷器之间加装退藕装置。
信号防雷器安装
1、信号防雷器的安装:信号防雷器应串联在被保护设备前端。
2、信号防雷器必须尽可能的靠近被保护器,之间距离不应大于10米,如果大于10
米,应在靠近被保护设备前在加装一级防雷保护器。
3、当信号防雷器单独断电导致脱离工作时,设备仍然工作,但设备失去保护。
应注意的质量问题
✧等点位均压环网格过于稀松
✧工艺不能满足要求,焊接搭接倍数不够。
✧各种支架安装不合规范,松动、间距过大不均匀。
✧各种接地预埋件漏留或保护不严人为损坏,接地线施工不全,漏、错现象时有发生。
✧接地测试不合格或者接地测试数据不准确。
质量要求
✧浪涌保护器安装应牢固,接线应可靠。
安装多个浪涌保护器时,安装位置、顺序应
符合设计和产品说明书的要求。
✧接地装置焊接应牢固,并应采取防腐措施。
接地体埋设位置和深度应符合设计要求。
引下线应固定。
✧等电位联接金属带可采用焊接、熔接或压接。
金属带表面应无毛刺、明显伤痕,安
装应平整、连接牢固,焊接处应进行防腐处理。
✧等电位联结带、接地线和等电位联结导体的材料和最小截面积符合规范要求。
✧接地线不得有机械损伤;穿越墙壁、楼板时应加装保护套管;在有化学腐蚀的位置
应采取防腐措施;在跨越建筑物伸缩缝、沉降缝处,应弯成弧状,弧长宜为缝宽的
1.5倍。
✧接地端子应做明显标记,接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标
记。
✧接地线的敷设应平直、整齐。
转弯时,弯曲半径应符合规定。
接地线的连接宜采用
焊接,焊接应牢固、无虚焊,并应进行防腐处理。
✧检查接地线的规格、敷设方法及其与等电位金属带的连接方法应符合设计要求;
✧接地电阻测试结果符合相关规范要求。
