机房防雷接地施工工艺标准
- 格式:doc
- 大小:850.50 KB
- 文档页数:10
机房防雷接地工程施工规范一、总则1.1 为了确保机房设备和人员安全,防范雷击危险,保障设备正常运行,特制定本规范。
1.2 本规范适用于机房防雷接地工程施工。
1.3 施工单位在施工过程中应当遵守相关法律法规和规范要求,完善施工方案,保障施工质量。
二、施工前准备2.1 施工单位应当依据设计要求准备施工方案和工艺流程。
2.2 施工前应对施工现场进行全面检查,清理杂物,确保施工区域整洁。
2.3 准备好必要的施工设备、工具和材料,确保施工顺利进行。
2.4 确保施工人员具备相关资质和技术水平,熟悉施工要求。
三、施工工艺3.1 施工前应确定接地电位点,进行土质测试,确保接地电阻符合设计要求。
3.2 接地电位点应选取在机房周围适当位置,与机房主体建筑连接可靠,土质密实。
3.3 进行接地极的埋设,应采用专用接地极,埋设深度应符合设计要求,接地极之间的距离不应过大。
3.4 进行接地水平导线的敷设,导线应选用优质材料,固定牢靠,接地极之间的导线应有规范间距。
3.5 对接地水平导线进行接线焊接,确保接地系统连通性良好。
3.6 施工结束后进行接地系统的检测和验收,确保接地电阻符合设计要求。
四、质量控制4.1 施工单位应严格按照施工方案和工艺流程进行施工,确保施工质量。
4.2 施工过程中发现问题应及时处理,不得擅自改变设计要求。
4.3 施工结束后应进行验收,确认接地系统符合设计要求。
4.4 施工单位应保留相关施工记录和资料,建立施工档案,以备后续查阅。
五、安全防护5.1 施工单位应加强现场安全管理,保证施工人员的安全。
5.2 施工单位应配备必要的安全防护设施,提供必要的安全培训。
5.3 施工现场应设置明显的安全警示标识,禁止未经授权人员进入。
5.4 施工单位应定期检查现场安全情况,及时处理安全隐患。
六、施工总结6.1 施工结束后,应对施工过程进行总结,提炼经验教训,改进施工管理。
6.2 施工单位应配合设计单位进行验收,并完成相关手续。
防雷接地施工工艺1、工艺流程接地体→接地干线→引下线暗敷→避雷网2、技术措施本工程整体按二类局部按一类防雷等级设计,将建筑物的基础钢筋网作为共用接地体,在相应部位采用建筑结构柱内主筋(或单敷2根Φ16圆钢)作为防雷引上线,30m以上每隔6米沿建筑外廓圈梁主筋或单敷2根Φ12圆钢焊接贯通做均压环,并将金属结构和设备等金属物与均压环可靠焊通,在屋顶设置Φ12避雷网格作为接闪器防直击雷。
在变配电室内设总等电位端子板,在各种管线入户处设等电位联结,各弱电机房、配电间、设备机房及卫生洗浴潮湿场所等处均设局部等电位联结,同时本建筑物按设计要求并设有各类防雷电感应措施。
本工程的防雷接地、工作接地、保护接地、防静电接地共用同一接地装置,其综合接地电阻不应大于0.5 。
1)底板基础接地极:①利用土建基础底板上下两层通长主筋连通成网格作为防雷接地导体,根据设计图纸要求将底板主筋在横向及纵向交接处连通,形成不大于10m×10m的网格,连接处采用的跨接为Φ16的镀锌圆钢。
②所有钢筋搭接焊接长度大于6D(D为搭接主筋直径),采用双面施焊,焊缝要求饱满,无虚焊、气孔、夹渣、咬肉等现象发生,焊后将表面焊药及时清理干净。
③对于结构主筋采用套管连接、对焊连接的接头,根据图集要求可不再进行跨接焊接,能满足电气连接要求。
④根据设计要求(在建筑物防雷接地电阻达不到要求时,设置人工接地体),在设计位置预留出室外人工接地体引出点,引出点采用-40×4镀锌扁钢,与建筑物引下线可靠连接后再留出300mm,紧贴外墙外侧钢模,并用黄油漆作好标记,待土建拆模后及时清出该预留点,引出长度不小于1米,作好保护,当接地电阻值达不到要求时,从该处引出作为人工接地体的连接点,直到接地阻值小于0.5欧姆。
2)引下线与接地测试点的敷设:根据设计图纸位置利用墙或柱内两对角主筋作为引下线,引下线下部与基础接地网连通,上部与避雷网相连,利用结构柱内二根直径大于Φ16的主筋(当主筋为重要受力筋不能焊接时,则在每处单敷2根Φ16镀锌圆钢)连续焊接,随主体施工时做好色漆标志引上,并作好隐检记录。
通信、计算机、监测监控网络机房设置防雷接地技术规范指导意见第一部分:总则第一条:本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。
第二条:通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。
第二部分:机房及设备防雷接地的技术标准和条例第三条:机房及设备防雷接地应执行下列技术标准和条例:YDJ26-89《通信局(站)接地设计暂行技术规范》(综合楼部分);YD 2011-93《微波站防雷与接地设计规范》;YD 5068-98《移动通信基站防雷与接地设计规范》;YD 5078-98《通信工程电源系统防雷技术规定》;YD 过 5098-2001《通信局(站)雷电过电压保护设计规范》;GA371-2001《计算机信息系统实体安全技术要求》;GB2887-2000《电子计算机场地通用规范》;GB50174-93《电子计算机房设计规范》;GBJ57-83《建筑防雷设计规范》;YD5003-94《电信专用房屋设计规范》;《煤矿安全规程》;《通讯机房静电防护通则》; 以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害,确保通信设备的安全和正常运行而编制的。
第四条:所有通信、计算机、监测监控网络机房安装的防雷产品应当符合国务院气象主管机构规定的使用要求;所有通信、计算机、监测监控场(站)、机房所建防雷设施应符合相关技术标准、规范。
第五条:从事通信、计算机、监测监控网络机房防雷工程的企业,应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》;工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。
工程完工后,应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。
机房防雷接地工程施工是保障机房内设备及人员安全的重要措施。
在施工过程中,应严格按照设计规范进行,确保接地系统的可靠性和安全性。
本文将详细介绍机房防雷接地工程施工的流程及注意事项。
一、施工前的准备1. 熟悉设计图纸:在施工前,施工人员应充分了解设计图纸,包括接地系统的设计原理、接地点的数量和位置、接地线材质和规格等。
2. 准备施工材料:根据设计要求,提前准备好足够的接地线、接地棒、连接器等材料。
3. 检查设备:确保施工过程中所使用的工具和设备完好,如电钻、扳手、切割机等。
4. 安全措施:施工前,对施工人员进行安全教育,强调施工过程中的安全注意事项。
二、施工流程1. 接地棒的安装:根据设计图纸,挖坑埋设接地棒。
接地棒的长度应符合设计要求,一般为2.5米。
接地棒的间距应控制在5-10米之间。
2. 接地线的铺设:将接地线连接到接地棒上,接地线应平行于地面铺设,避免交叉。
接地线的材质一般为铜排或扁铁,截面积应符合设计要求。
3. 接地点的连接:将所有接地线连接到接地点,接地点可以是接地母线或接地网。
连接时,确保接触良好,使用专用连接器或焊接。
4. 接地电阻测试:施工完成后,进行接地电阻测试。
测试仪器应符合国家标准,测试结果应符合设计要求,一般要求接地电阻小于4Ω。
5. 施工记录:记录施工过程中的关键环节,如接地棒埋设深度、接地线截面积、接地点数量等。
三、施工注意事项1. 严格遵循设计规范:施工过程中,应严格按照设计图纸和规范进行,确保接地系统的可靠性。
2. 施工质量:挖坑、埋设接地棒、连接接地线等环节均需仔细操作,确保施工质量。
3. 环境保护:施工过程中,应注意保护环境,避免破坏地形地貌,妥善处理废弃物。
4. 施工安全:施工过程中,遵守安全操作规程,确保施工人员的人身安全。
5. 验收合格:施工完成后,进行验收,确保接地系统符合设计要求,满足机房防雷需求。
总之,机房防雷接地工程施工是一项专业性较强、要求较高的工程。

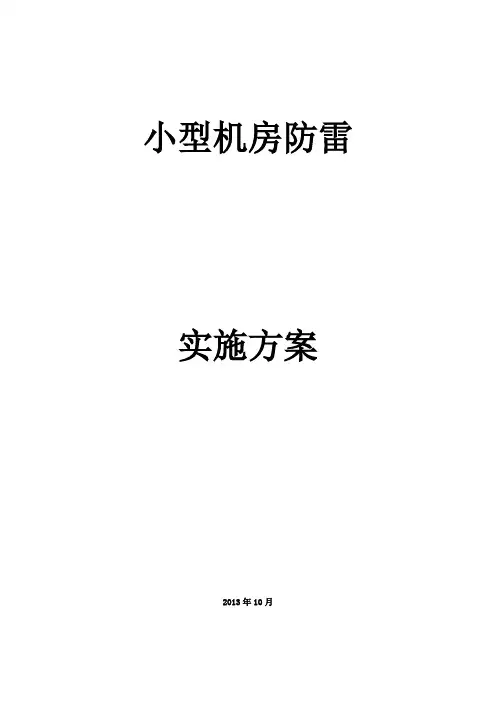

小型机房防雷实施方案2013年10月一、设计依据➢《电子计算机机房设计规范》GB 50174-2008➢《建筑物防雷设计规范》GB 50057-1994➢《通信局(站)防雷与接地工程设计规范》 YD 5098-2005➢《建筑物电子信息系统防雷技术规范》GB 50343-2004。
二、概况根据用户需求,拟在做保护地网系统。
因通信机房、信息中心机房核心设备比较集中,所有同时做等电位均压带和地笼保护;地笼为600*600mm的网格。
做等电位均压带,并使每个设备都可以直接得到有效的保护,详见《电子计算机机房设计规范》(GB 50174-2008);《建筑物防雷设计规范》(GB 50057-1994);通信局(站)防雷与接地工程设计规范》(YD 5098-2005);建筑物电子信息系统防雷技术规范》(GB 50343-2004)。
在信息中心机房后面约3-4米处做大地地栅网,每个房间内地网通过一条35平方的连接线串联汇集到大地地栅网,地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷,防止雷击过程中,通过电源线缆感应的大电流,穿入机房,损坏设备,由于本项目所在地属于强雷区,所以必须要好防雷工作,以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中,对机房防雷有非常严格的要求,必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷,防止雷击过程中,通过电源线缆感应的大电流,穿入机房,损坏设备。
因此在机房采用三级防雷措施。
针对本次工程,第一级防雷器为A 级防雷器(KA ),防雷器安装在配电柜进线处;第二级防雷器为B 级防雷器自制防雷箱,安装在机柜MW ,总开出线引入到第二级防雷箱,再引入UPS 防雷开关上,能将大能量的浪涌电流限制在后续保护系统可允许的范围;第三级防雷器为C 级防雷器(20KA ),防雷器安装在UPS 输出端。
使输出的箝位电压达到规定值,从而保护了设备,而且还能有效地抑制电网中的尖峰干扰,使供电系统更加稳定,确保供电系统安全可靠。
数据中心机房防雷接地系统施工方案一、背景二、施工方案1.项目概述本方案旨在为数据中心机房提供稳定的防雷接地系统,以减少雷击风险,保护设备和数据安全。
2.系统设计考虑到数据中心机房的特殊需求,防雷接地系统应满足以下要求:(1)接地电阻小于3欧姆,以提供最佳接地效果。
(2)具备一定的保护能力,能吸收和分散雷电能量。
(3)设置过流保护装置,以防止雷击导致的过电压对设备的影响。
(4)合理设计系统结构,并设置良好的接地装置,以确保系统的可靠性。
3.施工过程(1)确定机房的主要接地位置:通常情况下,机房的主要接地位置是设备房的地基。
根据实际情况,确定合适的接地位置。
(2)选择合适的接地材料:接地材料应具备较低的电阻和良好的导电性能,如镀锌钢材、铜材等。
(3)进行接地装置的施工:根据设计方案,将接地材料与设备房地基进行连接,确保接地装置与地基紧密结合,接触良好。
(4)安装过流保护装置:根据具体情况,选择合适的过流保护装置,并将其安装在合适的位置,以防止过电压对设备的影响。
(5)检测和测试:完成接地系统的施工后,进行全面检测和测试,确保接地电阻符合要求,系统运行正常。
4.施工材料和工具(1)接地材料:镀锌钢材、铜材等。
(2)接地装置:接地极、接地网等。
(3)过流保护装置:过电压保护器、电流保护器等。
(4)工具:焊接设备、钳子、锤子、螺丝刀等。
5.施工安全(1)施工人员必须具备相关电气安全知识,遵守相关的安全操作规程。
(2)在施工现场必须设置明显的安全警示标志,并落实相关的安全措施。
(3)在施工过程中,保持清洁整洁,确保施工现场没有杂物和积水。
三、总结数据中心机房的防雷接地系统是保障设备和数据安全的关键环节,必须认真施工和测试,确保接地效果和系统的可靠性。
此方案提供了一种可行性和有效性的施工方案,以适应不同数据中心机房的需求。
在施工过程中,务必遵守相关的安全操作规程,确保施工的安全和质量。
机房防雷接地施工方案1. 引言随着计算机技术的不断发展,机房设备的规模和复杂程度也在不断增加,对机房的稳定性和安全性提出了更高的要求。
其中,机房的防雷接地施工是保障机房安全运行的重要环节。
本文档将介绍一种机房防雷接地施工方案。
2. 方案概述机房防雷接地施工方案旨在确保机房内外设备在雷电活动时不受影响,保障机房的正常运行和设备的安全性。
本方案的主要内容包括: - 机房接地系统设计 - 接地装置选配 - 施工细则3. 机房接地系统设计3.1 接地原理机房接地系统的设计遵循以下原理: 1. 安全接地:确保机房内的设备和人员在雷电活动期间能够安全地泄放雷电电荷。
2. 稳定性:保证接地系统的稳定性,防止因接地不良或不稳定而导致设备运行异常或电气故障。
3. 低电阻:通过合理的接地设计,减小接地电阻,提高接地效能。
3.2 接地系统布置机房接地系统的布置需要考虑以下因素: 1. 地质条件:选择适合的接地方式,如埋地接地、接地棒接地等。
2. 机房空间:根据机房内设备的布置和空间限制,合理设计接地系统的布置和连接方式。
3. 导线规格:根据接地电流大小,选择合适的导线规格,以降低电阻。
3.3 接地设备选配机房接地设备的选配需要考虑以下因素: 1. 材料品质:选择质量好、耐腐蚀能力强的铜或铜合金材料,以保证接地装置的使用寿命和稳定性。
2. 接地装置类型:根据机房接地系统的需求,选择适合的接地装置类型,如接地棒、接地桩等。
3. 接地装置数量:根据机房面积和设备数量进行合理配置,保证接地装置的均匀分布。
4. 施工细则4.1 施工前准备在进行机房防雷接地施工前,需要进行以下准备工作: 1. 编制详细的施工方案,包括施工步骤、工具设备、材料选购等。
2. 清理施工区域,确保工作环境整洁、无障碍。
3. 检查接地装置和导线等施工材料的质量和数量,避免尺寸不符合要求或不足的情况发生。
4.2 施工步骤机房防雷接地施工的步骤如下: 1. 定位:根据机房布局,确定接地装置和导线的布置位置。
机房防雷接地工程施工方案一、工程前期准备项目评估:对机房所在环境进行详细评估,包括土壤电阻率、气象条件、地形地貌等,以确定合适的接地方式。
设计审查:审查防雷接地设计方案,确保其符合国家标准和机房安全要求。
施工人员培训:对施工人员进行防雷接地知识和技能培训,确保施工质量。
工具材料准备:准备施工所需的工具、材料和设备,包括接地极、接地线、连接器材等。
二、施工材料选择接地极材料:选用耐腐蚀、导电性能好的材料,如铜包钢、热镀锌钢等。
接地线材料:选用电阻率低、机械强度高的材料,如多股铜绞线、铜带等。
连接器材:选用符合国家标准、质量可靠的连接器材,确保接地系统的稳定性和可靠性。
三、接地系统设计接地电阻计算:根据土壤电阻率、机房设备要求等因素,计算所需的接地电阻值。
接地网布局:根据机房布局和设备分布,设计合理的接地网布局,确保电流能够均匀分布。
防雷措施:根据机房等级和设备重要性,设计相应的防雷措施,如安装避雷针、浪涌保护器等。
四、内部接地施工设备接地:将机房内设备的金属外壳、机架等导电部分与接地系统可靠连接。
线路屏蔽:对进入机房的电源线、信号线等进行屏蔽处理,减少电磁干扰和雷电侵入。
五、外部接地施工接地极埋设:按照设计要求,在机房周围埋设接地极,确保接地电阻符合要求。
接地线敷设:使用合适的接地线将接地极与机房内部接地系统连接起来。
六、设备接地施工设备接地连接:将机房内所有设备的接地端子与接地线可靠连接,确保设备安全接地。
设备接地检测:对接地连接进行逐一检测,确保每个设备都正确接地。
七、等电位连接施工等电位连接设计:根据机房布局和设备分布情况,设计合理的等电位连接方案。
等电位连接施工:使用专用连接器材将机房内各金属部分进行等电位连接,减少电位差。
八、质量检测与验收接地电阻测试:使用专用仪器对接地电阻进行测试,确保接地电阻符合要求。
系统完整性检查:对接地系统进行全面检查,确保无遗漏、无错误。
验收与交付:在质量检测合格后,组织相关部门进行验收,并交付使用。

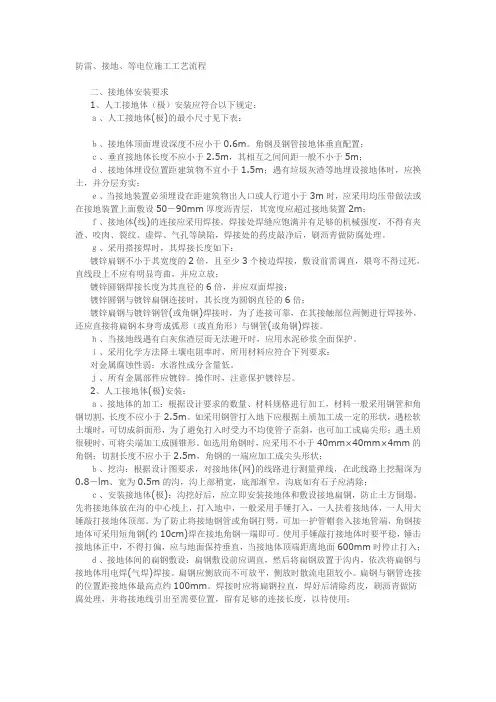

防雷、接地、等电位施工工艺流程二、接地体安装要求1、人工接地体(极)安装应符合以下规定:a、人工接地体(极)的最小尺寸见下表:b、接地体顶面埋设深度不应小于0.6m。
角钢及钢管接地体垂直配置;c、垂直接地体长度不应小于2.5m,其相互之间间距一般不小于5m;d、接地体埋设位置距建筑物不宜小于1.5m;遇有垃圾灰渣等地埋设接地体时,应换土,并分层夯实;e、当接地装置必须埋设在距建筑物出人口或人行道小于3m时,应采用均压带做法或在接地装置上面敷设50-90mm厚度沥青层,其宽度应超过接地装置2m;f、接地体(线)的连接应采用焊接。
焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接处的药皮敲净后,刷沥青做防腐处理。
g、采用搭接焊时,其焊接长度如下:镀锌扁钢不小于其宽度的2倍,且至少3个棱边焊接,敷设前需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放;镀锌圆钢焊接长度为其直径的6倍,并应双面焊接;镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍;镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,在其接触部位两侧进行焊接外,还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。
h、当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。
i、采用化学方法降土壤电阻率时,所用材料应符合下列要求:对金属腐蚀性弱;水溶性成分含量低。
j、所有金属部件应镀锌。
操作时,注意保护镀锌层。
2、人工接地体(极)安装:a、接地体的加工:根据设计要求的数量、材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形,为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土质很硬时,可将尖端加工成圆锥形。
如选用角钢时,应采用不小于40mm×40mm×4mm的角钢;切割长度不应小于2.5m,角钢的一端应加工成尖头形状;b、挖沟:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8-lm、宽为0.5m的沟,沟上部稍宽,底部渐窄,沟底如有石子应清除;c、安装接地体(极):沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方倒塌。
机房防雷接地部分施工方案
接地系统的施工
凡金属材料设备外壳均与保护地(P E)相连。
在室内安全保护地线与电源中性线要分别接在开关柜和配电箱相应接线排上。
保护地(P E)与配电柜体有可靠的电气连接。
防静电地板支脚、金属吊顶及铝塑板应每20平方米至少有两点可靠接地,并统一接至保护地,以防设备漏电,保证人身安全。
沿机房四周,采用40×4铜排沿墙(活动地板下)敷设。
接地排每隔300m m 打一个直径为φ8.5m m的圆孔,配好M8螺母,以便于使用,接地排用绝缘子支撑。
活动地板四角与接地母环可靠连接,两相邻连接点距离应小于18米.
接地母环、接地排、接地线的连接均采用焊接。
接地母环、接地排在地板下敷设时如与走线槽交叉时,应根据具体情况做好绕行处理。
电源防雷器安装
安装位置:L P60/4应安装于机房的开关电源柜内的交流输入侧,它并联于主断路器的出线侧。
L P40/4应安装于机房的U P S输入端的交流输入侧,它并联于主断路器的出线侧。
防雷器与供电系统的连接线长度应小于50c m.防雷器与地线长度也小于50c m。
导线截面的选择依据V D E0100标准选择。
在防雷器前串接一隔离空开,以便防雷器的维护与检修。
注意:不可将已保护的线路与未保护的线路或地线并行布线。

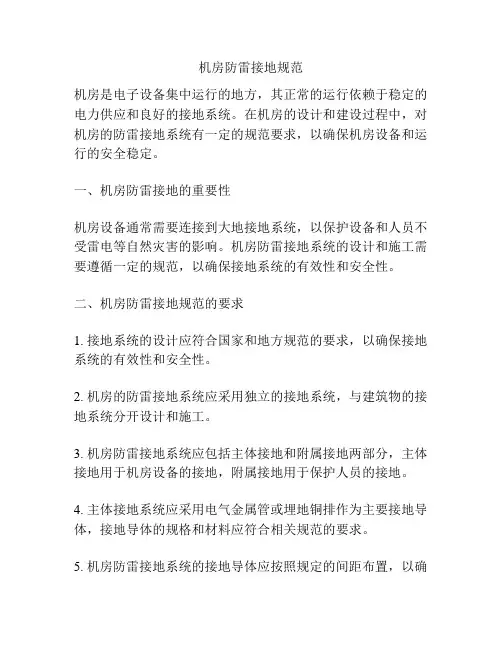

机房防雷接地规范机房是电子设备集中运行的地方,其正常的运行依赖于稳定的电力供应和良好的接地系统。
在机房的设计和建设过程中,对机房的防雷接地系统有一定的规范要求,以确保机房设备和运行的安全稳定。
一、机房防雷接地的重要性机房设备通常需要连接到大地接地系统,以保护设备和人员不受雷电等自然灾害的影响。
机房防雷接地系统的设计和施工需要遵循一定的规范,以确保接地系统的有效性和安全性。
二、机房防雷接地规范的要求1. 接地系统的设计应符合国家和地方规范的要求,以确保接地系统的有效性和安全性。
2. 机房的防雷接地系统应采用独立的接地系统,与建筑物的接地系统分开设计和施工。
3. 机房防雷接地系统应包括主体接地和附属接地两部分,主体接地用于机房设备的接地,附属接地用于保护人员的接地。
4. 主体接地系统应采用电气金属管或埋地铜排作为主要接地导体,接地导体的规格和材料应符合相关规范的要求。
5. 机房防雷接地系统的接地导体应按照规定的间距布置,以确保接地系统的均匀性和有效性。
6. 机房防雷接地系统的接地电阻应满足规范要求,通常要求接地电阻小于10欧姆。
7. 机房防雷接地系统应定期检测和维护,以确保接地系统的正常运行。
8. 机房防雷接地系统的接地电缆应使用优质的电缆材料,接地电缆的连接应牢固可靠。
9. 机房防雷接地系统的绝缘测试应按照规范要求进行,以确保接地系统的绝缘性能。
10. 机房防雷接地系统的施工和验收应按照规范要求进行,施工过程中应采取相应的安全措施,确保施工人员的安全。
三、机房防雷接地规范的意义1. 机房防雷接地规范的要求可以指导机房的设计和建设,确保机房的防雷接地系统符合相关标准要求,以确保机房设备和运行的安全稳定。
2. 机房防雷接地规范的要求可以提高机房设备的使用寿命,减少设备的损坏和维修费用。
3. 机房防雷接地规范的要求可以保护机房内的人员安全,减少因雷电等自然灾害导致的人员伤亡。
4. 机房防雷接地规范的要求可以提高机房的运行效率,减少机房设备的故障,提高信息系统的可靠性和稳定性。
机房装修方案中的防雷与接地一、防雷设计与施工原则1.了解当地雷击频率和强度情况,根据需求选择适当的防雷措施。
可以参考雷暴多发地区的历史雷击记录,并参考相关技术规范和标准,例如国家标准《建筑物防雷设计规范》等。
2.采用合理的防雷设备,如避雷针、防雷带、避雷网等,以提高机房的防雷能力。
3.机房装修过程中要注意防火防水措施,以减小雷击的风险。
4.合理配置接地装置,确保设备与地之间有良好的导电连接,以便迅速将雷击电流引入地下。
二、机房接地系统的设计1.机房接地系统应能有效导出雷击电流,并确保大面积局部接地电阻均匀。
2.机房接地系统应包括主接地、分接地和保护接地等,主接地由室外主体结构与地之间的接地网构成,分接地由各电气设备与地之间的接地网构成,保护接地用于接地保护设备等。
3.机房接地系统中的接地体应选择具有良好导电性能的材料,例如铜排、铜线等,以提高接地效果。
4.机房接地系统的设计应符合国家标准《建筑物防雷设计规范》的要求,并经过专业机构的设计和验收。
三、机房防雷设备的选择和配置1.机房的屋顶应安装避雷针,避雷针的高度和位置应符合国家标准的要求。
2.机房周围应配置防雷带、避雷网等设备,以增加机房的防雷能力。
3.机房内部设备可以使用避雷器等设备,用于对接电线路等进行防雷处理。
4.机房内部高灵敏设备、主要电气设备等应配置独立防雷器,以保护设备免受雷击的影响。
四、机房装修中的防火和防水措施1.机房墙体和天花板的构造要符合国家相关标准的要求,以提高防火性能。
2.机房设备宜采用阻燃材料制作,以防止火灾蔓延。
3.机房门窗应选用防火门窗,确保火势不会扩散。
4.机房装修中要进行好防水处理,特别是机房地面,应选用防水材料,并做好隔水处理。
五、机房装修中的地线防护1.机房的地线应具备良好的导电性能,并能有效地引导雷击电流,减小雷击对设备的损坏。
2.机房中的电气设备、计算机等都要连接到地线上,以减小电气设备受雷击的风险。
3.机房中的地面要做好防潮处理,以保证地线的正常导电。
机房工程防雷接地施工方案一、工程概况1.1 项目概况本工程是某大型IT公司的机房工程,总建筑面积1000平方米,分为机房区、UPS区、配电室、空调区等。
1.2 项目背景随着信息技术的飞速发展,越来越多的企业机房得到建设和使用,机房工程的电缆、设备等安全和可靠性要求日益提高。
其中,防雷接地工程是机房工程中的一个重要环节,直接关系到机房设备和人员的安全。
1.3 施工目标本工程旨在保证机房内设备的安全和正常使用,减小雷电对设备的损害,确保机房工程的可靠性和安全性。
二、防雷接地设计方案2.1 设计依据本防雷接地设计方案依据《建筑电气设计规范》GB 50198-2018 《电气设备防雷设计规范》GB 50057-2010等相关国家标准,结合机房工程的具体情况进行设计。
2.2 设计原则本设计方案的主要原则是充分考虑机房内外的雷电情况,合理分布接地装置,确保接地系统的安全可靠。
2.3 设计内容(1)机房内部接地设计根据机房布局,将机房内各个区域的设备分别进行接地设计,确保每个设备的接地系统独立可靠。
(2)机房外部接地设计考虑到机房周围的地形情况和可能的雷电情况,设计机房外部的接地系统,防止雷电对机房设备的损害。
(3)接地系统的材料选用选择符合国家标准的接地材料,包括接地线、接地体等,确保材料的质量和可靠性。
(4)接地系统的施工标准参照国家标准,对接地系统的施工进行严格监督和验收,确保施工合格。
三、施工方案3.1 施工准备(1)对工程场地进行勘察,了解地形地貌、土质情况等相关信息。
(2)准备施工所需的材料和器具,包括接地线、接地体、焊接设备等。
(3)进行相关设备和人员的培训,保证施工人员具备相关的工作技能和安全意识。
3.2 施工工艺(1)机房内部接地施工按照设计方案,在机房内部各个区域进行接地施工,将设备的接地线与接地体连接,确保接地系统的可靠性。
(2)机房外部接地施工根据机房周围的地形情况,选择合适的位置进行接地体的埋设,确保接地系统与地面的良好接触。
编号:
机房防雷接地系统施工工艺
要求
✧浪涌保护器的规格、型号应符合设计要求,浪涌保护器安装位置、安装方式应符合
设计要求或产品安装说明书的要求
✧接地装置的规格、型号必须符合设计要求,并有相关机构出具的检测报告。
✧测试仪表应为接地电阻测试仪,量程在0.001~100Ω时,精度应为±2%(读数
+2个数)。
✧为保持稳定的系统信号及可靠的安全接地,机房内所有电源插座的极性必须保持一
致。
✧严禁在电源插座内将交流工作地与安全地连接在一起。
施工机具
电工组合工具、手锤、钢锯、电锤、冲击钻、电气焊机具、卷尺、小线、线坠、卷尺、粉线袋、大绳、绞磨(或倒链)、紧线器、铁镐、铁锹等。
作业条件
✧地面找平、防锈等施工已经完毕。
✧地板下均压环及静电带施工应配合桥架、配线及防静电地板等施工进行,项目经理
根据工程进度,合理安排接地系统与其他施工工序衔接,避免交叉打架现象。
✧各预留接地线预留到位。
技术准备
✧施工图纸和技术资料齐全。
✧施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案,并进行安全、技术交底。
操作工艺
工艺流程:
等电位均压带→汇流排施工→大楼接地体电阻测试→接地体制作→电源防雷器安装→信号防雷器安装→分项验收。
等电位均压带制作
主机房和辅助区的地板或地面应有静电泄放措施和接地构造,防静电地板、地面的表面电阻或体积电阻值应为2.5×104~1.0×109Ω,且应具有防火、环保、耐污耐磨性能。
等电位联结网格应采用截面积不小于25mm2的铜带或裸铜线,并应在防静电活动地板下构成边长为0.6~3m的矩形网格。
铜排之间连接采用钻孔,螺丝拧紧,要求更高的采用氧焊焊接。
每台电子信息设备(机柜)应采用两根不同长度的
等电位联结导体就近与等电位联结网格连接。
机房四个
角的静电地板支撑架应采用不小于6 mm²的铜芯线连
接到均压环上。
等电位连接带应与地绝缘悬浮安装。
接地引线与接地极相连之前,宜安装接地连接箱,
作为接地阻值的测试点。
汇流排施工
在机房设置两块汇流排,规格为80×8mm铜板(两块铜板焊接),长20-30厘米,把汇流排与等电位均压带连接。
通过等电位联结导体将等电位联结带就近与接地汇流排、各类金属管道、金属线槽、建筑物金属结构等进行连接。
例1:机柜内汇流排接线连接图:
从上图可以看出,机柜内设备均用接地线缆(4mm2)与机柜内总接地排进行连接,之后总接地点有一根很粗的电缆(10mm2)截面积,直接连接到防静电地板下面的机房环流排,保持与机房处于等电位状态。
例2:线管之间接地跨接:
从上图可以看出,线管与线盒间用管箍紧密结合,线管与线盒、线管与线管见均用接地线缆进行跨接处理。
但该处接地线缆跨接过紧,稍显不足。
接地线缆规格为2.5mm2例3:防静电地板与汇流排之间的连接:
从上图可以看出,防静电地板的其地板支架与其相近的汇流排通过6mm2接地线缆进行连接。
大楼接地体电阻测试
1、测试步骤
✧检查仪表,确保仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
✧仪表放置水平后,调整检流计的机械零位,归零。
✧将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。
当检流
计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。
此时刻度
盘上读数乘上倍率档即为被测电阻值。
✧如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档
的倍率,直至调节到完全平衡为止。
✧如果发现仪表检流计指针有抖动现象,可变化摇柄转速,以消除抖动现象。
2、接地电阻测试要求:
a.交流工作接地,接地电阻不应大于4Ω;
b.安全工作接地,接地电阻不应大于4Ω;
c.直流工作接地,接地电阻应按计算机系统具体要求确定;
d.防雷保护地的接地电阻不应大于10Ω;
e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
3、汇流排与接地点进行连接。
如果测试结果满足上面的要求,可将汇流排直接与大楼接地体进行连接。
连接采用铜质接地线不应小于50mm²(通常采用2根25mm²铜芯线在地网上取两个不同的接点)。
如测试电阻不能满足该要求,则应单独制作接地体。
接地体制作
1、当大楼接地不能满足要求时,应单独制作接地体,接地排连接方式见下图:
2、接地排铺设要求:
1)、接地体离机房所在建筑物5m 左右设置;
2)在地面挖深约0.8M、长2M、宽2M地沟,如上图所示,在如图所示位置均匀置入9根1.4M长2”镀锌管(入地沟下约600mm),然后在约离地面800mm处、300mm 处分别焊接12根40*4镀锌钢板;各接地模块的极芯互相并联或与引下线连接时采用40*4镀锌扁钢焊接。
焊接工艺应符合国家相关规范要求。
3)在镀锌板上焊接后引出一根40*4镀锌板,出地面约1M左右作为接地连接、测试点;
4)在地网焊接时,焊接面积应≥6 倍接触点,焊接处清除焊渣,且焊点做防腐蚀防锈处理;涂上防锈。
5)土壤采用敷设降阻剂法(撒盐、然后洒水)提高导电性能,使接地电阻≤2Ω ;
6)坑槽回填采用导电状态较好的新粘土和降阻剂为填料。
回填时应分层操作,回填30厘米,适量加水夯实.
7)接地电阻测试:用地阻仪测量地网的工频接地电阻,以验证地网的设计和施工质量,若未达到预期的指标应及时分析原因和针对原因采取弥补措施。
3、地网连接到机房的接地主干线。
铜质接地线不应小于50mm²(采用2根25mm²铜芯线在地网上取两个不同的接点)。
地网到机房的接地线应全线穿管,进入机房连接到均压环上。
电源防雷器安装
1、电源防雷安装位置
一级电源防雷在机房所属大楼的总配电箱处,
二级电源防雷在机房所在楼层的楼层配电箱处,
三级电源防雷在机房内的配电箱处(如果机房没有配电箱就在UPS市电输入处)。
一级电源防雷器的电源相线线径不小于16mm², 接地线不小于25mm²,
二级电源防雷器的电源相线线径不小于10mm²,接地线不小于16 mm²,
三级电源防雷器的电源相线线径不小于6 mm²,接地线不小于10 mm²。
2、安装顺序:电源防雷器各线路的连接顺序为:①连接接地线;②连接中性线或负极线;③连接相线或正极线。
3、安装要求:防雷器与防雷器之间的间距应大于5米,当不能满足这个要求时应在两级防雷器之间加装退藕装置。
信号防雷器安装
1、信号防雷器的安装:信号防雷器应串联在被保护设备前端。
2、信号防雷器必须尽可能的靠近被保护器,之间距离不应大于10米,如果大于10
米,应在靠近被保护设备前在加装一级防雷保护器。
3、当信号防雷器单独断电导致脱离工作时,设备仍然工作,但设备失去保护。
应注意的质量问题
✧等点位均压环网格过于稀松
✧工艺不能满足要求,焊接搭接倍数不够。
✧各种支架安装不合规范,松动、间距过大不均匀。
✧各种接地预埋件漏留或保护不严人为损坏,接地线施工不全,漏、错现象时有发生。
✧接地测试不合格或者接地测试数据不准确。
质量要求
✧浪涌保护器安装应牢固,接线应可靠。
安装多个浪涌保护器时,安装位置、顺序应
符合设计和产品说明书的要求。
✧接地装置焊接应牢固,并应采取防腐措施。
接地体埋设位置和深度应符合设计要求。
引下线应固定。
✧等电位联接金属带可采用焊接、熔接或压接。
金属带表面应无毛刺、明显伤痕,安
装应平整、连接牢固,焊接处应进行防腐处理。
✧等电位联结带、接地线和等电位联结导体的材料和最小截面积符合规范要求。
✧接地线不得有机械损伤;穿越墙壁、楼板时应加装保护套管;在有化学腐蚀的位置
应采取防腐措施;在跨越建筑物伸缩缝、沉降缝处,应弯成弧状,弧长宜为缝宽的
1.5倍。
✧接地端子应做明显标记,接地线应沿长度方向用油漆刷成黄绿相间的条纹进行标
记。
✧接地线的敷设应平直、整齐。
转弯时,弯曲半径应符合规定。
接地线的连接宜采用
焊接,焊接应牢固、无虚焊,并应进行防腐处理。
✧检查接地线的规格、敷设方法及其与等电位金属带的连接方法应符合设计要求;
✧接地电阻测试结果符合相关规范要求。
THANKS
致力为企业和个人提供合同协议,策划案计划书,学习课件等等
打造全网一站式需求
欢迎您的下载,资料仅供参考。
