大气污染控制工程课程设计 电厂锅炉电除尘器

学校代码： 10128学号：2《大气污染控制工程》课程设计说明书题目：电除尘的设计学生姓名：贾祥瑞学院：能源与动力工程学院系别：环境科学与工程系专业：环境工程班级：2012-1指导教师：二〇一五年七月三日摘要本次课程设计题目是针对电厂锅炉烟气的含尘量以及其他气体性质设计出一个尺寸合理、性能稳定、经济的电除尘器。

电除尘器是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。

由于作用在粒子上的静电力相对较大，所以即使对亚微米级的粒子也能有效的捕集。

在对电除尘器的构造以及原理有了深入了解后，经过反复调整参数对各个结构进行了设计计算，并且对电晕线型式、集尘极板型式等构件进行了选型，最终根据计算结果制得电除尘器的外形图。

关键词：电除尘器；锅炉烟气；大气污染AbstractThe topic of curriculum design for power plant boiler flue gas dust content and other properties to design a reasonable size, performance，stability，and economic ESP．ESP is a dusty gas through a high voltage electric field in the ionization process，so that charged dust particles，and the electric field strength under the action of the dust particles deposited on the pole on the dust particles separated from the dust and gas a dust removal equipment．As the role of the static electricity on the particle is relatively large，so even if the sub-micron particles can effectively capture．In the construction and principles of ESP have a deeper understanding，after repeated adjusted parameters of each structure of design calculations，and the corona wire type，type of dust collection plate for a selection of other components，according to final results obtained ESP outline．Keywords：Electrical precipitator；Boiler flue gas；Atmospheric pollution目录第一章设计概述 (1)1.1 设计原则及相关标准 (1)1.1.1 设计原则 (1)1.1.2 除尘设计的相关标准 (1)1.2 设计内容及要求 (1)1.2.1 设计内容 (1)1.2.2 设计要求 (1)1.3 设计原始数据 (1)1.3.1 烟气气体性质 (2)1.3.2 其他参数 (2)第二章电除尘器介绍 (3)2.1 电除尘器的工作原理 (3)2.2 电除尘器的结构及类型 (3)2.2.1 电除尘器的结构 (3)2.2.2 电除尘器的类型 (3)第三章主要设备说明 (5)3.1 电晕极系统 (5)3.1.1 电晕线 (5)3.1.2 电晕线的固定 (5)3.1.3 电晕极的振打装置 (5)3.1.4 绝缘套管 (5)3.1.5 保温箱 (6)3.2 集尘极系统 (6)3.2.1 集尘极板 (6)3.2.2 集尘板的悬挂 (6)3.2.3 集尘极板的清灰装置 (7)3.3 气流分布板 (7)3.4 高压供电设备 (7)3.5 排灰装置 (8)第四章主体结构设计计算 (9)1.1 设计参数 (9)1.2 电除尘器箱体横断面各部分尺寸 (10)1.3 箱体沿气流方向的内壁有关尺寸 (13)1.4 进出气箱的形状及尺寸 (15)1.5 灰斗的有关尺寸 (16)1.6 气流分布板的设计 (17)总结 (19)参考文献 (20)致谢 (21)第一章设计概述1.1 设计原则及相关标准1.1.1 设计原则1．严格执行国家有关环境保护的各项规定，确保排出气体指标达到国家及地方有关污染物排放标准；2．工艺成熟、简单明了，节省投资费用；3．运行费用低，经济性好；4．操作管理方便，自动化程度高；5．避免二次污染，满足安全要求；6．节约占地面积，流程组合和平面布置的设计，充分考虑节约用地。

环境工程专题课程设计大气污染控制工程设计说明书题目：某厂燃煤锅炉烟气除尘处理工程方案设计姓名：班级：环境工程0801学号：0813100123指导教师：成绩：浙江工商大学环境科学与工程学院2011年11月目录前言 (3)第一章工程概况 (3)1.1 设计条件1.2 设计要求第二章设计说明 (4)2.1 设计依据2.2 设计原则2.3 设计范围2.4 设计规模2.5 设计参数与指标第三章工艺选择 (6)3.1除尘技术简介3.1.1机械除尘器3.1.2 袋式除尘器3.1.3 电除尘器3.1.4湿式除尘器3.2 可供选择的除尘技术3.3 方案的技术比较3.4 方案确定第四章处理流程 (9)4.1 除尘系统4.2 除尘器系统4.3输灰系统4.4 控制系统4.5 供电装置第五章与其处理效果 (10)第六章主要设施与设备设计选型 (10)6.1 主要设施设计计算6.1.1 烟气流量与净化效率计算6.1.2 除尘器的选择与设计计算6.1.3 管道的设计计算6.1.4 风机的选择计算6.2 主要设备型号及技术参数确定第七章总图设计 (21)7.1 除尘器平面与立面布置图7.2 除尘器的总图7.3 电场布置图第八章技术经济分析 (21)8.1 综合技术经济指标8.2 人员编制8.3 工程概算8.4 运行费用分析第九章参考文献 (22)附图一除尘器平面与立面布置图附图二除尘器总图附图三电场布置图前言大气是人类赖以生存的最基本的环境因素，构成了环境系统的大气环境子系统。

一切生命过程，一切动物、植物和微生物都离不开大气。

大气为地球生命的繁衍，人类的发展，提供了理想的环境。

它的状态和变化，时时处处影响到人类的活动与生存。

造成大气污染的原因，既有自然因素又有人为因素，尤其是人为因素，如工业废气、燃烧、汽车尾气和核爆炸等。

随着人类经济活动和生产的迅速发展，在大量消耗能源的同时，也将大量的废气、烟尘物质排入大气，严重影响了大气的质量，特别是在人口稠密的城市和工业区域。

《大气污染控制工程》课程设计一、课程设计题目：除尘系统的设计二、设计参数和指标：某水泥车间除尘系统管道布置如图所示，系统内的空气平均温度为20℃，该地区大气压力为1.013×105Pa，水泥的静止堆积角为30°-45°。

1、设计参数有三个集气罩1、2、3，其流量分别为4800m3/h、3200m3/h、2800m3/h。

2、设计指标：气体的含尘浓度为10g/m3，η≥96%。

三、设计内容：1、集气罩的设计；2、除尘器的设计，确定除尘器的型号；3、确定计算环路，进行除尘系统管网阻力计算；4、风机、电机的选择。

四、课程设计结果：书面报告1、正文：宋体，5号字；1号标题小四号字；2、行间距：20磅；3、页眉（大气污染控制工程课程设计）、页码：如 -1-；4、所有公式必须用公式编辑器进行编辑；5、表格必须三线表。

一、设计时间：2008年11月12日 ~ 2008年11月19日（11月20日交）化工学院盐湖系环境工程教研室2008-11-10三、设计内容：1、设计要求:①管道编号并注上各管段的流量和长度。

②选择计算环路，一般从最远管段开始计算，本题是从管段①开始。

③水泥车间的粉尘为水泥粉尘及灰土，按大气污染控制工程第二版表14-2取水平管内流速为18～22s m . ④计算管径和压力损失。

2、集气罩的设计: 【选择理由：】a 、由于在水泥厂中，污染源不集中，水泥粉尘扩散范围较大，从而不能用密闭罩，只能在污染源附近设置外部集气罩。

b 、通过较大的气流运动实现污染物的捕集。

因此根据集气罩的方位和集气的效果：①、②、③集气罩均用外部集气罩（四周有边圆形罩口），c 、为了提高集气罩的控制效果，减少无效气流的吸入，罩口增加法兰边，而且集气罩的扩张角α不应大于60°。

【参数确定】 ① 号集气罩：由已知排风量h m 34800Q =，0.75C =；查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=，控制距离m x 2.0=根据公式x A x C Q υ)10(02+=可得 5.1)42.010(75.03600480022⨯+⨯⨯=d π 解得：m d 0001.1=，取m d 1=反算排风量：h m Q /25.479936005.1)4114.32.010(75.0322'1=⨯⨯⨯+⨯⨯=② 号集气罩：假定最小排风量h m 33200Q =，0.75C =查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=, 控制距离m x 2.0=。

电除尘器设计课程设计报告学生姓名：班级：学号：时间：2013年5月13日-19日指导教师：华中科技大学环境科学与工程学院课程设计任务书一、待除尘电厂基本情况某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。

根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6℃极端最高气温：40.9℃极端最低气温：-9.9℃厂址处全年北(N)风出现频率为20.0%，西北(NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。

电厂烟气情况：烟气量Q =500,000 m3/h（工况)废气温度t j =350-400℃t c=330-370℃含尘浓度C =5-10g/m3 (工况)煤挥发分A=26．6％(烘煤时)电厂所用煤的组成成分粉尘粒径分布粉尘比电阻二、除尘器设计要求烟气量Q =500,000 m3/h（工况)出口粉尘浓度：100mg/m3(标准工况)三、设计参数1、电场风速选择2、确定所需的收尘极面积、间距3、确定电场数4、电晕线选型（给出图纸）5、收尘极板选型（给出图纸）四、电除尘器设计课程设计报告要求1、课程设计文本结构1）课程设计任务书2）课程设计目录3）课程设计正文4）致谢5）附录6）参考文献2、课程设计内容要求根据三中所确定内容，给出设计参数，要求：1）给出设计依据2）给出设计过程3）给出参考文献出处五、基本参考文献[1] 化工设备设计全书《除尘设备设计》科学技术出版社,1989[2] （日）通产省公安害保安局《除尘技术》建筑工业出版社, 1977[3] 鞍山矿山设计研究院《除尘设计参考资料》辽宁人民出版社, 1978[4] 黎在时. 《电除尘器的选型安装与运行管理》中国电力版社，2005[5] 黎在时《静电除尘器》.冶金工业出版社1993年12月第一版[6]原永涛《火力发电厂电除尘技术》化学工业出版社2004年10月第1版目录第一章引言 (1)第二章电除尘器简介 (2)一、电除尘器特点 (2)二、电除尘器的分类 (3)第三章电除尘器选型及工艺参数设计 (5)一、主要参数计算 (5)（1）电场风速 (5)（2）收尘极板的板间距 (5)（3）电晕线的线间距(2c) (6)（4）粉尘的驱进速度 (6)二、电除尘器主要部件的结构形式 (7)（1）集尘板 (7)（2）电晕线 (7)（3）集尘极及电晕线的振打 (8)（4）进气烟箱与出气烟箱 (8)（5）气流分布板和槽型板 (8)（6）壳体 (8)（7）灰斗 (9)（8）梁柱的布置形式 (9)（9）集尘极与电晕极的配置 (9)（10）计算所需的收尘极面积 (10)（11）确定电场数 (10)三、电除尘器各部分尺寸的计算 (11)（1）初定电场断面F' (11)（2）电场高度h (11)（3）电除尘器的通道数N (12)（4）电场有效宽度B有效 (12)（5）实际电场断面F (12)（6）电除尘器的内壁宽度B (12)（7）柱间距L k (12)（8）内高H1 (13)（9）单电场的长度L (13)（10）电除尘器壳体内壁长L H (13)（11）烟气流方向的柱距 (14)（12）进气箱进气口面积F0 (14)（13）进气箱长度Lz (14)（14）气流分布板层数n (15)（15）气体分布板开孔率t (15)（16）相邻两层多孔板的距离L2 (15)（17）进气管出口到达一层多孔板的距离Hp (15)（19）初定除尘效率η (16)（20）灰斗排灰量G0 (16)（21）比集尘面积f (17)（22）单区供电面积Ai (17)（23）供电分区数N1 (17)（24）整流器额定电流I (17)致谢 (19)附录......................................................................................................... 错误!未定义书签。

大气污染控制工程课程设计院系：水利与环境科学学院班级：环境工程学号：姓名：日期：20**-6-17第一章概述第一节设计任务题目、目的和要求一、设计题目某燃煤锅炉房除尘系统设计（振动炉排式链条炉+强制送风+800吨/年）。

二、设计目的1、通过课程设计全面总结课程学习的成果，加深对课程理论内容的理解，掌握应用理论知识解决实际工程问题的完整过程。

2、掌握大气污染物处理工程设计的全过程。

3、掌握编制设计方案（除尘方案比较选择与确定）。

4、掌握除尘器选型计算，系统布置，烟风道阻力计算，风机选型等。

5、除尘系统平面的布置、立面、除尘装置布置、及主要构筑物设计。

6、工程造价估算。

三、设计要求方案选择合理，系统布置紧凑，占地面积小，计算准确，图纸绘制达到扩大初步设计要求（图纸线条均匀，标注准确，说明齐全）。

第二节设计依据一、大气质量标准当地大气质量执行《大气环境质量标准》“GB13271-2001”中的二级标准。

二、烟尘排放浓度执行《大气环境质量标准》“GB13271-2001”中的二级标准。

本标准按锅炉建成使用年限分为两个阶段，执行不同的大气污染物排放标准：I时段：2000年12月31日前建成使用的锅炉。

II时段：2001年1月1日起建成使用的锅炉（含在I时段立项未建成或未运行使用的锅炉、建成使用锅炉中需要扩建、改建的锅炉）见表1。

三、锅炉烟囱高度应根据锅炉房总设计确定新建锅炉烟囱周围半径200ni的距离内有建筑物时，烟囱高度应高出最高建筑物3ni以上, 达不到此要求时，锅炉烟尘排放浓度限值及黑度按“GB13271-2001”中的二类区域的浓度标准执行。

烟囱的高度由锅炉蒸发量确定见表2。

四、燃煤锅炉烟尘初始排放浓度和烟气黑度限值根据锅炉锅炉销售出厂时间按表3的时间段规定执行。

第三节设计原始资料一、设计参数烟气粘度：2. 4X10-5pa. s 烟气温度：473K 允许压力损失：lOOOpa 烟气密度：1. 18kg/m3 烟气真密度：2. 25g/cm3二、煤质表三、烟气中烟尘颗粒粒径分布表第二章除尘器的选型及计算根据现在环保要求，采用电除尘设备。

千里之行，始于足下。

大气污染控制工程》课程设计报告-某燃煤锅炉烟气除尘系统设计大气污染是当前全球面临的严重问题之一。

为了保护环境和改善空气质量，各国纷纷采取措施来控制大气污染的扩散和减少。

其中，燃煤锅炉烟气的除尘系统设计是一个重要方面。

某燃煤锅炉烟气除尘系统设计主要目的是减少燃煤锅炉烟气中的颗粒物排放，提高大气环境质量。

设计方案包括预处理系统、除尘设备和后处理系统。

首先，预处理系统的作用是对燃煤锅炉烟气进行预处理，以便更好地进行除尘处理。

预处理设备主要包括除湿器和加湿器。

除湿器的作用是去除烟气中的水分，减少烟气中的湿度，提高除尘效果。

加湿器的作用是在燃煤锅炉排放的烟气中增加适量的水分，以提高除尘效果。

其次，除尘设备的选择是整个系统设计中的关键。

常用的除尘设备包括静电除尘器、袋式除尘器和湿式除尘器。

静电除尘器利用电场力和颗粒物之间的作用力来除尘，适用于处理高温和高湿度的烟气。

袋式除尘器利用过滤袋来捕集颗粒物，具有较高的除尘效率。

湿式除尘器利用水膜来捕集颗粒物，适用于处理高湿度和中小颗粒物浓度的烟气。

根据燃煤锅炉的实际情况和除尘效果要求，可以选择合适的除尘设备。

最后，后处理系统的作用是对除尘后的烟气进行进一步处理，以保证烟气的排放达到环保要求。

后处理设备主要包括脱硫装置和脱硝装置。

脱硫装置的作用是去除烟气中的二氧化硫，主要采用湿法脱硫和干法脱硫两种方法。

脱硝装置的作用是去除烟气中的氮氧化物，主要采用选择性催化还原和选择性非催化还原两种方法。

第1页/共2页锲而不舍，金石可镂。

在设计过程中，需要考虑燃煤锅炉的运行状态、烟气特性以及环保要求等因素。

通过合理设计和安装预处理、除尘和后处理设备，可以有效降低燃煤锅炉烟气中的颗粒物排放，达到净化烟气、保护大气环境的目的。

总之，某燃煤锅炉烟气除尘系统设计是控制大气污染的重要举措之一。

通过合理的预处理、除尘和后处理设备选择和安装，可以有效降低烟气中的颗粒物排放，改善大气环境质量。

大气污染控制工程课程设计设计计算参考1．除尘器的设计（1）除尘器应达到的除尘效率CC s -=1η式中C——标准状态下烟气含尘浓度，3/m mg ；s C ——标准状态下锅炉烟尘排放标准中规定值，3/m mg 。

%93.919193.01048.220013==⨯-=η（2）除尘器工况烟气流量)/(3h m TT Q Q '='式中Q ——标准状况下的烟气流量，h m /3；T '——工况下烟气温度，K；T ——标准状态下的温度，273K。

)/(8.8811273)273150(56873h m T T Q Q =+⨯='='则烟气流速为：)/(45.236008.881136003s m Q =='（3）除尘系统选择方案净化系统的布置要考虑到占地面积小，沿程损失少，一次投资小、维修管理方便以及系统总除尘效率高等。

在净化系统处理烟气过程中不能产生二次污染，要做好系统的密封性和处理烟气的高效率。

该燃煤厂锅炉排放烟量不大，但其烟气含尘浓度及含硫浓度都比较大，选择除尘器时应该考虑除尘效率、处理烟气流量、脱硫效率等。

烟尘浓度排放标准规定的排放量是200mg/m3，二氧化硫排放标准规定的二氧化硫排放量要达到900mg/m3。

本工艺方案是按锅炉大气污染排放标准（GB13271-2001）中的二类区标准进行设计。

根据烟尘的粒径分布或种类、工况下的烟气量、烟气温度及要求达到的除尘效率确定除尘器的种类、型号及规格。

本设计确定除尘器为无锡市四方锅炉设备制造有限公司生产的ZST-4旋风水膜脱硫除尘器（按Q/320211ARQ01-2002《旋风水膜脱硫除尘器》和Q/320283JUHF01-2002《高效脱硫消烟水膜除尘器》标准进行制造、试验和验收。

）。

其生产性能规格见表-1,设备外形架构尺寸见图-1。

表--1ZST-4型旋风水膜脱硫除尘器性能规格表型号配套锅炉容量(t/h)处理烟气量(m3/h)除尘效率(%)排烟黑度设备阻力(Pa)脱硫效率(%)ZST-4412000>98林格曼黑度<1<1200>82图-1ZST-4型旋风水膜脱硫除尘器外形结构尺寸2．烟囱的设计（1）烟囱高度的确定首先确定共用一个烟囱的所有锅炉的总的蒸发量（t/h），然后根据锅炉大气污染物排放标准中的规定（表-3）确定烟囱的高度。

湿式除尘器设计摘要：该设计主要为小型燃煤电站锅炉烟气除尘系统设计，设计耗煤量为6732.9kg/h,分析锅炉烟气特点，排烟温度550℃,烟气密度：1.37kg/m3及排放要求后初步选择了文丘里除尘器，在燃烧锅炉中将产生大量含有二氧化碳和粉尘的烟气，该废气若不经处理直接排入大气，不仅会污染周围环境，而且导致了极大地原物料消耗，为此必须进行处理，故将从锅炉出来的烟气经过管道将其汇集通过风机的作用送入烟囱排入大气中。

工艺流程包括换热器、管道、文丘里除尘器、风机电机等。

一设计题目湿式除尘器设计二设计资料设计耗煤量：6732.9kg/h。

排烟温度：550℃空气过剩系数：α=1.4烟气密度（标态）：1.37kg/m3室外空气平均温度；4℃；锅炉出口前烟气阻力：1200Pa；三设计目的要求设计烟尘浓度排放≤200mg/m3。

本设计的目的在于进一步巩固和加深理解课程理论，培养运用所学理论知识进行净化系统设计的初步能力，包括工程设计的基本方法和步骤，技术资料的查找与应用以及绘图能力的训练，综合运用本课程及其有关课程的理论知识解决工程中的实际问题。

四设计要求（一）编制一份设计说明书，主要内容包括：1)引言2)方案选择和说明（附流程简图）3)除尘（净化）设备设计计算4)附属设备的选型和计算（集气罩、管道、风机、电机）5)设计结果列表6)设计结果讨论和说明7)注明参考文献和设计资料（二）绘制除尘（净化）系统平面布置图、立面布置图、轴测图（三）绘制除尘（净化）主体设备图除尘器名称 适用的粒径范围（μm ） 效率 （%） 阻力 （Pa ） 设备费 运行费 重力沉降室 >50<50 50 少 少 惯性除尘器 20-50 50-70 300 少 少 旋风除尘器 5-15 60-90 800 少 中 水浴除尘器 1-10 80-95 600 少 中下 卧式旋风水膜除尘器 ≥5 95-98 800 中 中 冲激式除尘器 ≥5 95 1000 中 中上 电除尘器 0.5-1 90-98 50 多 中上 袋式除尘器 0.5-1 95-99 1000 中上 大 文丘里除尘器0.5-190-984000少大五 设计内容5.1 引言我国是以煤为主要能源的国家。

大气污染控制工程课程设计专业：环境监测与治理姓名：班级：学号：辅导教师：大气污染控制工程课程设计任务书一、课程设计题目某燃煤电站锅炉烟气除尘，脱硫处理系统的设计二、设计原始资料1．锅炉型号：FG-30/3.82-M型（50/h）2．锅炉热效率：80；3．水的蒸发热：2570.8kJ/㎏;4．烟尘排放因子：30%；5．排烟温度：160℃；6．空气过剩系数：α=1.37．烟气密度（标态）：1.37㎏/m³8．室外空气平均温度：4℃10. 锅炉出口前烟气阻力：1200Pa;11. 煤的工业分析如下表（质量比，含量不计）C H S O 灰分水分低位发热量（kJ/kg）20939 68.7% 3.2% 1.7% 2.3% 15.1% 9.0%12. 烟气中烟尘颗粒粒径分布：平均粒径/μm 0.5 3 7.5 15 25 35 45 55 >60 粒径分布/% 3 20 15 20 16 10 6 3 713.大气污染物排放标准（GB13217-2001）中二类区标准执行：标准状态下烟尘浓度排放标准：200mg/m³；标准状态下SO2排放标准：900mg/m³；三、设计内容1. 根据锅炉生产能力、燃煤量、煤质等数据计算烟气量、烟尘浓度、SO2浓度2. 根据排放标准论证选择除尘系统5. 计算除尘系统的总效率及粉尘排放浓度。

4. 锅炉烟气脱硫工艺的论证选择。

5. 确定除尘器，风机，烟囱的位置及管道的布置。

并计算各管段的管径，长度烟囱高度和出口内径以及系统总阻力。

6. 烟囱的设计。

7. 系统阻力的计算。

8.风机，电动机的选择。

9.绘制系统图。

参考文献：《大气污染控制工程》郝吉明，马广大主编高等教育出版社《工业锅炉除尘设备》国家环保局支持中国环境科学出版社《除尘设备设计》化工设备设计全书编辑委员会编著上海科技技术出版社《锅炉房工艺与设备》刘新旺主编科学出版社出版《环保设备原理设计与应用》郑铭主编，陈万金副主编化学工业出版社《环保工作者实用手册》杨丽芬，李友琥主编科学出版社一、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算锅炉每小时产生蒸气量：50t/h. 锅炉热效率：80% 锅炉型号：FG-30/3.82-M型水的蒸发热：2570.8kJ/kg 空气过剩系数：α=1.3 烟尘排放因子：30% 排烟温度:160℃根据煤的工业分析：一小时水蒸汽发热量：50×2570.8×10³=1.29×10ˉ8㎏∕h一小时所需煤的量：1.29×10ˉ8÷20939=6016×10ˉ3㎏∕h一小时真正所需的煤：6.16×10ˉ3÷80%=7673.48 ㎏∕h以燃烧1kg煤为基准：可燃成分名称可燃成分质量/g可燃成分量/mol 理论需氧量mol 废气中组分molC 687 57.25 57.25 CO2:57.25H 32 32 8 H2O:16S 17 0.53 0.53 SO2:0.53O 23 0.72 -0.72 0灰分151 0 0 0水分90 0 0 H2O:5合计100 90.5 65.06 78.78在空气中氧气占0.21，因此一千克煤燃烧所需空气中氮气的量为：65.06×3.78=245.93mol；则理论烟气量为：245.93+78.78=324.71 mol；在标准状态下的体积为：324.71×22.4×0.001=7.28m³；理论空气量为：65.06+245.93=310.99mol；在标准状态下的体积为：310.99×22.4/1000=6.97 m³；空气过剩系数为a=1.3时，实际烟气量为：7.28+A（a-1）=7.536+6.97×（1.3-1）=9.37m³；烟气量为：9.37×7673.48=71903.68m³/h；则工作状态情况下：71903.68×（273.15+160）/273.15=114021.89 m³/h烟尘浓度：151×30%÷9.37=4.83 g/m³；烟气中SO2的浓度：0.53×64=3.62 g/m³；除尘效果：⑴除尘效率＝1-0.2/4.83×100%=95.86%⑵脱硫效率=1-0.9/3.62×100%=75.14%二、论证除尘器的选择根据处理气量，压力损失，占地面积、等进行考虑选择HHD-40/3/1型特点：①处理效率高、除尘性能好；②处理气量大，压力损失小；③适用范围广，能耗低、运行费用低；④设备造价高，一次性投入较大。

课程设计--火电厂电除尘系统设计前言地球环境构成人类繁衍发展的物质基础，承载着人类繁衍发展产生的种种后果。

人类在生产和生活活动中，成年累月地向大气中排出各种污染物质，使大气遭到严重污染。

与此同时，随着人类社会的不断进步、经济的持续发展、生活水平的日益提高以及对自身健康的重视，人们对生存环境条件越来越关注，对大气环境质量的要求越来越严格。

除尘工程是防治大气污染的重要内容，是环境工程的重要组成部分。

除尘工程设计是实施防治大气污染的具体步骤。

【1】随着我国国民经济的快速增长，电力工业得到了超常规发展，由于电力生产过程污染物排放量的剧增，电力环境问题也日益严重，从某种程度上来说，环境问题已成为电力工业可持续发展的制约因素之一。

燃煤电厂废气治理的对策对燃煤电厂的治理，应大力推行洁净技术并尽快进行技术改造和加强企业管理，以降低煤耗，这是电厂减少废气排放的重要途径之一。

此外，应积极开发和应用高效的废气治理技术和综合资源利用技术，如锅炉烟气除尘效率高的电除尘器、开发高效的电厂脱硫脱硝新工艺、采用热电联产等措施。

燃煤电厂废气治理的技术政策：为促进燃煤电厂废气治理，电力部门要进一步贯彻“预防为主，防治结合，综合治理”的方针，坚持治理污染与节约能源、综合利用资源相结合，严格控制新污染，加速老污染源的治理，强化管理，依靠科技进步，挖掘潜力，提高环保设施投资的综合效益，努力做到经济效益、社会效益和环境效益的统一。

根据近年来的治理经验，今后应当继续贯彻以下技术政策：（1）大力推行节约能源及有利于环境保护的能源政策；节约能源不仅是减少能源消耗、提高经济效益的需要，也是谋求经济建设与环境保护长期协调发展的重要措施。

与发达国家相比，我国节能潜力很大。

因此，要继续采取措施，大力节约能源。

（2）严格把好“三同时”关，控制新污染；（3）依靠科技进步，有效地控制污染物排放，实现污染防治与综合利用资源相结合；（4）挖掘潜力，提高现有环保设施运转率，发挥其投资效益；（5）积极筹措基金，治理老厂污染。

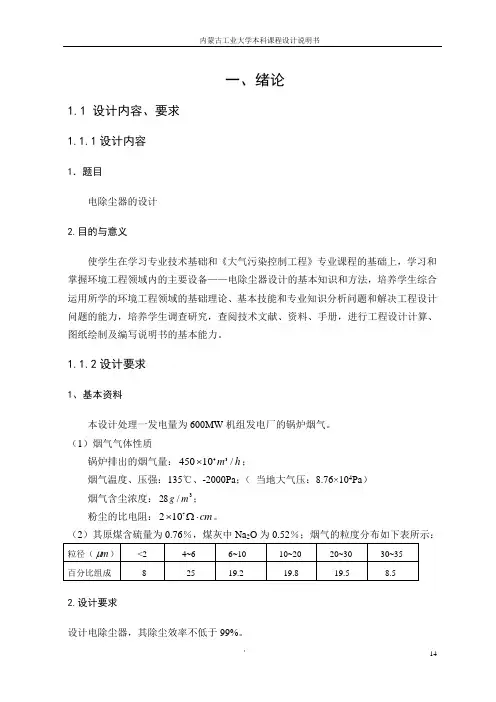

一、绪论1.1 设计内容、要求1.1.1设计内容1．题目电除尘器的设计 2.目的与意义使学生在学习专业技术基础和《大气污染控制工程》专业课程的基础上，学习和掌握环境工程领域内的主要设备——电除尘器设计的基本知识和方法，培养学生综合运用所学的环境工程领域的基础理论、基本技能和专业知识分析问题和解决工程设计问题的能力，培养学生调查研究，查阅技术文献、资料、手册，进行工程设计计算、图纸绘制及编写说明书的基本能力。

1.1.2设计要求1、基本资料本设计处理一发电量为600MW 机组发电厂的锅炉烟气。

（1）烟气气体性质锅炉排出的烟气量：h m /1045034⨯；烟气温度、压强：135℃、-2000Pa ；（ 当地大气压：8.76×104Pa ） 烟气含尘浓度：3/28m g ； 粉尘的比电阻：cm ⋅Ω⨯7102。

（2）其原煤含硫量为0.76％，煤灰中Na2.设计要求设计电除尘器，其除尘效率不低于99%。

3.工作量要求（1）设计说明书一份。

（2）设计图纸：除尘器外形图、进出气箱几何尺寸图各一张，共两张。

1.2电除尘器工作原理及特点电除尘器是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下式尘粒沉积在集尘板上，将尘粒从含尘气体中分离出来的一种除尘设备。

具有分离粒子耗能少、气流阻力也小的特点，同时由于作用在粒子上的静电力相对较大，所以即使对亚微米级也能有效地捕集。

1.2.1电除尘器的工作原理图1-1电除尘器工作原理图三个基本过程:1.悬浮粒子荷电－高压直流电晕高压直流电晕是使粒子荷电的最有效办法，广泛用于静电除尘过程。

电晕过程发生于活化的高压电极和接地极之间，电极之间的空间内形成高浓度的气体粒子，含尘气流通过这个空间时，尘粒在百分之几秒的时间内因碰撞俘获气体粒子而导致荷电。

图1-2 电晕放电原理图2.带电粒子在电场内迁移和捕集延续的电晕电场（单区电除尘器）或光滑的不放电的电极之间的纯静电场（双区电除尘器）来实现的。

课程设计说明书（论文）题目锅炉烟气静电除尘器的设计课程名称院(系、部、中心专业班级1班学生姓名学号指导教师目录烟气除尘系统设计任务书 (2)一、课程设计的目的 (2)二、设计原始资料 (2)三、设计内容 (3)静电除尘器设计计算 (4)一、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 (4)1. 标准状态下理论空气量 (4)2. 标准状态下理论烟气量 (4)3. 标准状态下实际烟气量 (5)4. 烟气含尘浓度 (5)5. 标准状态下烟气中二氧化硫浓度的计算 (5)二．板式电除尘器的设计计算 (6)1. 电除尘器简介 (6)2. 电除尘器的选型 (7)3. 电除尘器总体尺寸的确定 (9)4. 电除尘器零部件的设计和计算 (11)5. 供电系统的设计 (15)6. 壳体 (15)三、电除尘器的保温和防腐 (15)1. 电除尘器的保温 (15)2. 电除尘器的防腐 (15)3. 确定除尘器、风机、烟囱的位置及管道布置 (16)四、烟囱的设计 (17)1. 烟囱高度的确定 (17)2. 烟气直径的计算 (17)3. 烟囱的抽力 (18)五、系统阻力的计算 (18)1. 摩擦压力损失 (18)2. 局部压力损失 (19)六、风机和电动机选择及计算 (22)1. 标准状态下风机风量的计算 (22)2. 风机风压计算 (22)3. 电动机功率计算 (23)七、系统中烟气温度的变化 (23)1. 烟气在管道中的温度降 (23)2. 烟气在烟囱中的温度降 (24)主要参考书目 (24)烟气除尘系统设计任务书一、课程设计的目的通过课程设计近一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

二、设计原始资料锅炉型号：SZL4-13型，共4台设计耗煤量：600 kg/h (台)排烟温度：160 ℃烟气密度(标准状态)：1.34 kg/m3空气过剩系数：α＝1.4排烟中飞灰占煤中不可燃成分的比例：18％烟气在锅炉出口前阻力：800 Pa当地大气压力：97.86 kPa冬季室外空气温度：－1℃空气含水(标准状态下)按0.0l293kg/m3烟气其他性质按空气计算煤的工业分析元素分析值：C ar＝68％ H ar＝6.5％ S ar＝1.5％ O ar＝6％N ar＝1％ W ar＝4％ A ar＝16％ V ar＝14％按锅炉大气污染物排放标准(GBl3271－2011)中二类区标准执行。

大气污染控制工程课程设计(锅炉)目录一．设计任务---------------------------------------------------------------------------------- 5 1.1设计题目-------------------------------------------------------------- 51.2 设计原始参数---------------------------------------------------------- 5锅炉参数-------------------------------------------------------------------- 5污染源强相关参数------------------------------------------------------------ 5煤的工业分析值-------------------------------------------------------------- 6按锅炉大气污染排放标准 ----------------------------------------------------- 61.3 设计内容------------------------------------------------------------------ 6二．设计方案确定---------------------------------------------------------------------------- 62.1除尘 ---------------------------------------------------------------------- 6袋式除尘器原理---------------------------------------------------------- 6袋式除尘器的清灰方式主要有 ---------------------------------------------- 7袋式除尘器的分类-------------------------------------------------------- 7袋式除尘器的优点-------------------------------------------------------- 82.2 脱硫 ----------------------------------------------------------------- 8石灰石/石灰法湿法烟气脱硫技术的原理-------------------------------------- 8石灰石/石灰法湿法烟气脱硫技术的工艺流程---------------------------------- 92.3脱氮工艺------------------------------------------------------------------- 9脱氮法---------------------------------------------------------------------- 9脱氮工艺流程图 ------------------------------------------------------------- 10三．设计计算-------------------------------------------------------------------------------- 113.1燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算----------------------------------- 11标准状态下理论空气量-------------------------------------------------------- 11标准状态下理论烟气量-------------------------------------------------------- 11标准状态下实际空气烟气量---------------------------------------------------- 12烟气含尘浓度 --------------------------------------------------------------- 12标准状态下烟气中二氧化硫浓度的计算------------------------------------------ 12标准状态下烟气中二氧化氮浓度的计算------------------------------------------ 133.2 脱氮设计和计算------------------------------------------------------------ 13反应器截面尺寸估算：-------------------------------------------------------- 13反应器断面尺寸计算---------------------------------------------------------- 14催化剂体积计算： --------------------------------------------------------- 14催化剂层数估算： --------------------------------------------------------- 14反应器高度计算： --------------------------------------------------------- 143.3 除尘计算 -------------------------------------------------------------------------------- 15除尘效率 --------------------------------------------------------------------- 15工作状况下烟气流量---------------------------------------------------------- 15除尘器设计 ----------------------------------------------------------------- 15过滤面积----------------------------------------------------------------- 15除尘器的选择： ----------------------------------------------------------- 153.4脱硫设计和计算 ------------------------------------------------------------------------ 16喷淋塔内流量计算-------------------------------------------------------------- 16喷淋塔径计算 --------------------------------------------------------------- 17喷淋塔高度计算 ------------------------------------------------------------- 17吸收区高度 --------------------------------------------------------------- 17除雾区高度 --------------------------------------------------------------- 17浆池高度----------------------------------------------------------------- 18喷淋塔烟气进口高度设计：-------------------------------------------------- 18吸收塔高度： ------------------------------------------------------------- 18新鲜浆料的确定 ----------------------------------------------------------- 183.5 烟囱的设计 -------------------------------------------------------------------------- 19烟囱高度的确定 ------------------------------------------------------------- 19烟囱直径的计算 ------------------------------------------------------------- 19烟囱的抽力 ----------------------------------------------------------------- 20烟囱高度校核 --------------------------------------------------------------- 213.6管道系统设计计算---------------------------------------------------------- 21管径的计算 ----------------------------------------------------------------- 21摩擦压力损失 --------------------------------------------------------------- 22局部压力损失 --------------------------------------------------------------- 22除尘器进气管的计算---------------------------------------------------------- 22除尘器出气管的计算---------------------------------------------------------- 23系统阻力------------------------------------------------------------------- 243.7风机的选择---------------------------------------------------------------- 24风量的计算 ----------------------------------------------------------------- 24风压的计算 ----------------------------------------------------------------- 25四. 小结 -------------------------------------------------------------------------------------- 25五. 参考文献 -------------------------------------------------------------------------------- 26大气污染控制工程课程设计一．设计任务1.1设计题目某小型燃煤电站锅炉烟气除尘，脱硫，脱氮处理系统的设计锅炉型号：FG-45/3.82-M型（45t/h蒸气）；设计耗煤量：713.6kg/h；排烟温度；160℃；空气过剩系数:α=1.35；烟气密度（标态）：1.40kg/m3，室外空气平均温度：10℃；锅炉出口前烟气阻力：1200Pa；排烟中飞灰占煤中不可燃成分的比例：19％；烟气其他性质按空气计算；煤的工业分析：C=68%；H=4%；S=2.6%；O=5%；N=3.5%；W=5%；A=14%；V=11%；按锅炉大气污染物排放标准（GB13217-2001）中二类区标准执行：标准状态下烟尘浓度排放标准：200mg/m3；标准状态下SO2排放标准：900mg/m3；标准状态下NO2排放标准：400mg/m3。

目录1 设计任务书 (2)1.1课程设计题目 (2)1.2设计原始资料 (2)1.3执行标准 (2)2 设计方案的选择确定 (2)2.1除尘系统选择的相关计算 (2)2.1.1用煤量计算 (2)2.1.2烟气量、烟尘和二氧化硫浓度的计算 (3)2.2数质量衡算、处理效率及达标验算 (4)2.2.1大气污染物排放限值 (4)2.2.2计算实现达标排放、污染治理设备及工艺处理效率需达到的理论值0 (5)2.3旋风除尘器设计 (5)2.3.1除尘效率 (5)2.3.2工作状况下烟气流量 (5)2.3.3旋风除尘器的尺寸 (6)2.4脱硫吸收塔（喷淋吸收空塔）的设计 (8)2.4.1工况下烟气中二氧化硫浓度的计算 (9)2.4.2喷淋塔 (9)2.4.3新鲜浆料及浆液量的确定 (11)3 确定除尘器、风机、烟囱的位置及管道布置 (12)3.1各装置及管道布置的原则 (12)3.1.1管径的确定 (12)3.2烟囱的计算 (13)3.2.1烟囱高度的确定 (13)3.2.2烟囱直径的计算 (13)3.2.3烟囱的抽力 (14)3.3系统阻力的计算 (14)3.3.1摩擦压力损失 (15)3.3.2局部压力损失 (15)3.3.3系统总阻力 (15)3.4风机和电动机的选择及计算 (15)3.4.1标准状态下风机风量的计算 (15)3.4.2风机风压的计算 (16)3.4.3电动机功率的计算 (16)参考文献 (17)1.设计任务书 1.1课程设计题目试根据设计原始资料，对锅炉烟尘进行污染控制系统设计，实现达标排放。

1.2. 设计原始材料1、锅炉炉型与型号：(1)某厂使用锅炉为生产系统提供过热蒸汽，炉型为链条炉，额定蒸汽量分别为1、2、4 t/h ，(2)锅炉为生产系统提供过热蒸汽，炉型为抛煤机炉，额定蒸汽量分别为6、8、10t/h ； (3)某电厂发电机组为12万kw ，锅炉为煤粉炉，小时燃煤量15、18、20t/h ，烟气温度423K 。

《大气污染控制工程》课程设计任务书（1）
2013年秋季学期
《大气污染控制工程》课程设计任务书（2）
2013年秋季学期
《大气污染控制工程》课程设计任务书(3)
2013年秋季学期
《大气污染控制工程》课程设计任务书(4)
2013年秋季学期
《大气污染控制工程》课程设计任务书(5)
2013年秋季学期
《大气污染控制工程》课程设计任务书(6)
2013年秋季学期
《大气污染控制工程》课程设计任务书(7)
2013年秋季学期
《大气污染控制工程》课程设计任务书(8)
2013年秋季学期
《大气污染控制工程》课程设计任务书(9)
2013年秋季学期
《大气污染控制工程》课程设计任务书(10)
2013年秋季学期
说明：请大家按照分好的小组，每个组对应一个设计课题，其中指定了除尘器类型的请按照指定类型计算，没有指定除尘器类型的请先选择合适的除尘系统。

对于废气治理的题目，课题组的同学们要先查清楚废气的类型和主要的治理方法，然后再进行设计。

大气污染控制工程课程设计班级：姓名：学号：日期大气污染控制工程课程设计[前言]：在目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。

目前，大气污染已经直接影响到人们的身体健康。

该燃煤电厂的大气污染物主要是颗粒污染物，而且排放量比较大所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。

[关键字]：大气污染袋式除尘器[正文]：一.设计原始资料1.锅炉设备的主要参数表一锅炉设备的主要参数2.烟气密度（标准状况下）：1.34㎏/3m 空气含水（标准状况下）：0.01296㎏/3m 烟气在锅炉出口的阻力：800Pa排烟中飞灰占煤中不可燃成分的比例：16% 当地大气压；97.86KPa 冬季室外空气温度：-1℃ 空气过剩系数：a=1.43.煤的工业分析值：C=68%；H=4%；S=1%；N=1%；W=6%；A=15%；V=13%4.应用基灰分：13.38%；应用基水分：16.32%；可燃基挥发分：41.98%；应用基低位发热量：16768Kj/kg （由于媒质波动较大，要求除尘器适应性较好）5.按锅炉大气污染排放标准（GB13271-2001）中二类区标准执行 烟尘浓度排放标准（标准状况下）：200㎎/ 3m 二氧化硫排放标准（标准状况下）：900㎎/3m净化系统布置场地在锅炉房北侧15米以内二.设计计算1.燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算⑴标准状态下理论空气量=6.97)/(3kg m式中 C ，H ，S ，O —— 分别代表煤中各元素所含得质量分数 ⑵标准状态下理论烟气量=7.42(kg m /3)式中aQ '—— 标准状态下理论空气量 W-----煤中水分的质量分数 N-----N 元素在煤中的质量分数 (3)标准状态下实际烟气量标准状态下烟气流量Q 应以h m /3计,因此,设计耗煤量⨯=s Q Q=10.25×36.4×1000 =373100(h m /3) 式中a-----空气过量系数s Q '------标准状态下理论烟气量,kg m /3aQ '------标准状态下理论空气量,kg m /3 (4)烟气含尘浓度式中sh d -------排烟中飞灰占煤中不可燃成分的质量分数 A -------煤中不可燃成分的含量s Q ------标准状态下实际烟气量, (kg m /3) (5)标准状态下烟气中二氧化硫浓度的计算 式中S------煤中硫的质量分数s Q ------标准状态下燃煤产生的实际烟气量,(kg m /3)2.除尘器的选择(1)除尘效率=91.45%式中C------标准状态下烟气含尘浓度, 3/mmgs C ------标准状态下锅炉烟尘排放标准中规定值, 3/m mg(2)除尘器的选择工作状况下烟气流量 )h /m (TT Q Q 3'=' =578100)h /m (3式中Q-----标准状态下烟气流量,)h /m (3T '-----工况下烟气温度,KT------标准状态下温度,273K则烟气流速为 )/(160360057810036003s m Q =='所以采用脉冲喷吹袋式除尘器 阻力选择Pa 981-11703.确定除尘器，风机，烟囱的位置及管道布置。
