2018年中考物理作图题专题训练(含答案)

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

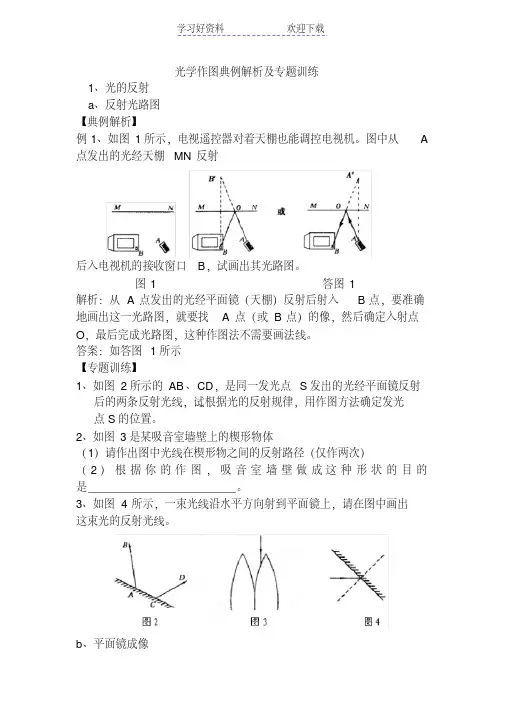

光学作图典例解析及专题训练1、光的反射a、反射光路图【典例解析】例1、如图1所示，电视遥控器对着天棚也能调控电视机。

图中从A 点发出的光经天棚MN反射后入电视机的接收窗口B，试画出其光路图。

图1 答图1解析：从A点发出的光经平面镜（天棚）反射后射入B点，要准确地画出这一光路图，就要找A点（或B点）的像，然后确定入射点O，最后完成光路图，这种作图法不需要画法线。

答案：如答图1所示【专题训练】1、如图2所示的AB、CD，是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射规律，用作图方法确定发光点S的位置。

2、如图3是某吸音室墙壁上的楔形物体（1）请作出图中光线在楔形物之间的反射路径（仅作两次）（2）根据你的作图，吸音室墙壁做成这种形状的目的是。

3、如图4所示，一束光线沿水平方向射到平面镜上，请在图中画出这束光的反射光线。

b、平面镜成像①平面镜成像原理图【典例解析】例1：如图5所示，S，为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

解析：根据平面镜成像特点：连接S 和S，两点，再作SS，和垂直平分线，则S，所在一侧要画杨阴影线，在作SA的反射光线时，由于已经有了像点S，，所以反射光线就不再画法线了。

答案：如答图5所示例2、如图6所示，MN是一平面镜，S是镜前的一点光源，试根据作图确定人眼能观察到点光源S经平面镜所成的像的范围。

解析：根据平面镜成像的特点，首先作出S的像S，，人眼能观察到像S，的范围与平面镜的大小有关，连接S，M、S，N，并延长，如图所示，a、b所夹的范围即为所求。

答案：如答图6所示【专题训练】1、请在图7中画出光线AO经平面镜反射后的光线。

2、如图8B为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线。

②成像规律图【典例解析】例1、根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。

《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。

【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。

8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。

10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。

18.请根据图中所示的实物图，在方框内画出对应的电路图。

19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。

20.请在虚线框中画出图所示电路的电路图。

《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

2.完成光线经玻璃方砖后的光路。

3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。

5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。

6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。

7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。

14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

《反射光路图》一、作图题1.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．2.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请在图中画出点光源S的位置。

3.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

4.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．5.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

6.根据光反射定律确定图中平面镜的位置．7.如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。

请根据光的反射定律，确定平面镜的位置。

8.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请完成光路图．9.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。

10.画出图中人眼通过平面镜M看到桌底下球的光路。

11.如图，根据入射光线画出反射光线，并在图中标出入射角的度数．12.如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮助他们利用一块平面镜将太阳光反射到井里，并能垂直照亮井底．（保留必要的作图痕迹）13.两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线．14.如图所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB（看做平面镜）中能看到车尾后部S点，请画出其光路图（保留作图痕迹）15.画出图中入射光线经平面镜反射后的光线，并标出反射角的大小．16.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。

请在示意图中作图以证明此判断。

17.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

江苏省2018年十三大市中考物理作图题汇总1．如图所示，体操运动员单脚站立在平衡本上，处于静止状态，请在图中画出运动员受到所有力的示意图．2．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置（1）. 答案：（2）. 答案：（1）按照题目要求作图：画出图中入射光线的折射光线。

【解析】先过入射点作水面的垂线，即法线，当光从空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中画出折射光线。

如图所示：【点评】此题考查了折射光路的画法，关键是记熟光的折射定律，明确折射角与入射角的关系。

（2）画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

【解析】画水杯对桌面的压力，受力物体是桌面，所以作用点在桌面上，从力的作用点起，沿力的方向画一条带箭头的线段。

如图：【点评】本题主要考查了学生对力的示意图的理解和掌握。

是一道基础题。

（3）画出图中动力F1的力臂L1。

【解析】已知支点为O，过点O作力F1作用线的垂线段，即为F1的力臂L1，如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。

②确定力的作用点和力的方向，画出力的作用线。

③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

（4）根据图中小磁针的指向标出电源的“+”、“﹣”极。

【解析】小磁针静止时S极靠近螺线管，则说明螺线管右侧为N极，则用右手握住螺线管，大拇指向右，则电流由左侧流入，即电源的左侧为正极；故答案如图所示：【点评】因我们常用小磁针来指示磁感线的方向，故本题也可由小磁针N极的指向来判断螺线管磁感线的方向，则根据磁感线的特点可判出磁极，再由右手螺旋定则判出电源的正负极。

3.（2018连云港）作图题（1）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。

【解答】解：入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向延长线过焦点。

连接入射光线一侧的焦点和折射点，并延长两点的连线，标出光线的方向。

中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。

请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

《家庭电路作图》一、作图题1.在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

2.请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

3.如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

4.声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

5.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

6.请将图中的开关、电灯和三孔插座接入家庭电路中。

要求：开关控制电灯，插座单独使用。

7.如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

8.如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。

9.如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式．10.用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．11.如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线。

12.小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。

初中物理中考作图题训练题练习（含答案解析）1.如图所示，已知光线AO斜射入水中，O为入射点。

请作出其反射光线OB和进人水中的折射光线OC的大致方向。

2.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

请在图中画出动力F1的力臂和石球所受重力G的示意图。

解析：（1）做重力的示意图，首先找出重心，然后用一条带箭头的线段表示重力，重力的方向是竖直向下的；最后标出重力G；（2）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

石球的重心在球心，过重心沿竖直向下的方向画一条带箭头的线段，在线段的末端标上箭头和符号G，即为石球所受重力的示意图；从支点O向力F的作用线作垂线，支点到垂足的距离就是F的力臂L．3.如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小。

请标出电磁铁的S极和用“+”标出电源的正极。

4.如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

5．如图所示，一物体静止在斜面上，请你画出该物体所受重力的示意图。

解析：过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示。

6．画出图中S发出的光线经平面镜反射后过P点的光路。

解析：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′P与镜面交于O点，即为入射点（反射点），连接SO就得到入射光线。

7．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）。

解析：顶出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下。

8．如图所示，画出小丑帽子顶点s发出的光线经平面镜反射后，进入小丑眼睛的光路图（画出进入一只眼睛的光线即可，保留作图痕迹）。

山东省枣庄市2018年中考物理试卷一、单选题1.下列图象中，能正确反映匀速直线运动的是（）A. B. C. D.2.城市建设和管理越来越注重“以人为本，和谐发展”的理念，如城市道路两旁植树；穿城而过的高铁两旁建有隔音板；在高噪声环境下工人需戴耳罩；跳广场舞的大妈要把音量调小一些，这些措施的共同目的是（）A. 减小噪声污染B. 减小大气污染C. 绿化美化环境D. 减小水污染3.用体温计测量病人甲的体温，示数是38℃，如果该体温计未经甩过就用来测量病人乙的体温，示数也是38℃．下列判断正确的是（）A. 乙的体温一定等于甲的体温B. 乙的体温不可能等于甲的体温C. 乙的体温不可能高于甲的体温D. 乙的体温一定低于甲的体温4.下列措施中，能使蒸发减慢的是（）A. 给头发吹热风B. 把盛有酒精的瓶口盖严C. 将玻璃板上的水滴向周围摊开D. 把湿衣服晾在通风向阳处5.近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用“自拍神器”可以（）A. 增大像距B. 增大像的大小C. 缩短景物到镜头距离D. 增大取景范围6.决定一个物体质量大小的因素是（）A. 物体所含物质的多少B. 物体的形状C. 物质的状态D. 物体所在的空间位置7.如图所示，小丽用力F把一才块压在竖直墙面上静止，现有以下受力分析，下述受力分析正确的是（）①小丽对木块的压力F和墙对木块的弹力是一对平衡力②小丽对木块的压力F和木块的重力是一对平衡力③木块受到的摩擦力和木块的重力是一对平衡力④小丽对木块的压力F和木块对小丽的弹力是一对平衡力A. 只有①正确B. 只有④正确C. 只有①③正确D. 只有③④正确8.妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，若妈妈克服自身重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是（）A. W1：W2=2：1 P1：P2=6：1B. W1：W2=2：3 P1：P2=2：1C. W1：W2=2：1 P1：P2=3：2D. W1：W2=2：1 P1：P2=2：39.以下几条摘录是出自某同学在学习“内能”一章时的课堂笔记，其中不正确的是（）A. 扩散现象不能在固体之间发生B. 分子间的引力和斥力是同时存在的C. 物体吸收热量，温度不一定升高D. 摩擦生热是通过做功的方法改变物体的内能10.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变11.如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J12.在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）⑴电路中增加大功率的用电器；⑵插座中的两个线头相碰；⑶开关中的两个线头相碰；⑷户外输电线绝缘皮破损。

专题19 作图题一、作图题1．（2022·上海·中考真题）如图所示，静止在水平地面上的物体重力G 为6 牛，请在图中用力的图示法画出该物体所受的地面的支持力F。

【答案】【解析】物体静止在桌面上，处于平衡态，物体受到了重力和支持力，那么重力和支持力是平衡力，那么支持力的方向是竖直向上的，大小为6N，作用点为重心，故过重心画一条竖直向上的线段，并在末端标上F=6N，即为支持力，故如图所示：2．（2022·上海·中考真题）根据平面镜成像特点，在图中画出物体AB在平面镜MN 中所成的像A' B '。

【答案】【解析】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′ 即为AB在平面镜中的像。

如图所示3．（2020·上海·中考真题）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。

【答案】。

【解析】先找到重力的作用点，沿重力方向竖直向下画条线段标上箭头表示方向，最后标上重力大小。

4．（2020·上海·中考真题）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】【解析】由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示5．（2020·上海·中考真题）在图所示电路的O里填上适当的电表符号。

要求：闭合开关S，各电路元件均能正常工作。

【答案】【解析】根据电路图可知，上面的电表与R1串联，所以它是电流表，中间电表与灯泡R1并联，因此为电压表；下面的电表与R2串联，因此为电流表。

如下图所示6．（2019·上海·中考真题）重为10牛的物体静止在水平地面上，用力的图示法在图中画出它所受的重力G．( )【答案】【解析】物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，故画重力的图示如图：7．（2019·上海·中考真题）在图中根据给出的入射光线AO画出反射光( )【答案】【解析】根据光的反射定律，题目中已经作出垂直于镜面的法线，做反射光线OB使反射角等于入射角即可．如图：8．（2019·上海·中考真题）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．( )【答案】【解析】由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响，即变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流．实物连接如图所示：9．（2018·上海·中考真题）在图中，均匀球体受到绳子拉力F的大小为4牛，用力的图示法画出拉力F．【答案】【分析】画力的图示与画力的示意图不同，在表示出力的三要素的同时，还一定要附上标度．【解析】可设标度为2N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为4N．如图所示：10．（2018·上海·中考真题）在图中，根据给出的AB，作出它在平面镜中成的像．【答案】【分析】平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．【解析】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中成的像，如下图所示：【点睛】平面镜成像关系是：大小相等、连线与镜面垂直、到镜面的距离相等、左右相反；作物体在平面镜中所成的像，常用方法是：作出端点（或关键点）的像点，用虚线连接像点得到物体的像．11．（2018·上海·中考真题）在如图所示电路中添加两根导线，要求：闭合开关后，当滑片P 向左移动时，电流表示数变小．【答案】【分析】根据原图，确定变阻器与灯的连接方式，当滑片P向左移动时，电流表示数变小确定变阻器的连接．【解析】根据灯的连接，变阻器与灯不可能串联，只能并联，闭合电键后，当滑片P向左移动时，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联，如下所示：【点睛】本题考查根据要求连接实物图，重点是电流表和滑动变阻器的连接，关键是确定电路的连接方式．一、作图题1．（2022·上海长宁·二模）请根据平面镜成像的特点，在图中画出物体AB在平面镜中的像A'B'。

学习资料专题08 实物连接和画电路图的作图题抓住考点学1.电路的三种状态通路：接通的电路叫通路，此时电路中有电流通过，电路是闭合的。

开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。

短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流,可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的.用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。

2.电路图常用电路元件的符号符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极) 电池错误!电流表电池组错误!电压表开关电阻○，×小灯泡滑动变阻器3。

串联电路：把电路元件逐个顺次连接起了就组成了串联电路。

特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。

4.并联电路:把电路元件并列地连接起来就组成了并联电路.电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。

特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。

5.正确使用电流表的规则①电流表必须和被测的用电器串联。

如果电流表与用电器并联，不但测不出流经此用电器的电流,如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表.②“+”“－"接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来.否则电流表的指针会反向偏转.③被测电流不能超过电流表量程。

若不能预先估计待测电流的大小时，应选用最大量程进行试触。

若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。

在试触过程中若指针偏转超过最大值则应断开开关检查;如果指针偏转幅度太小（小于0。

中考复习专题训练: 光现象一、选择题1.生活中许多物体可以发光，下列物体不属于光源的是（）A. 水母B. 萤火虫C. 月亮D. 发光的霓虹灯2. 如图所示，“手影”的形成是由于（）A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散3.下列光现象与其成因对应正确的是( )A. 海市蜃楼——光的色散B. 雨后彩虹——光的反射C. 水中倒影——光的折射D. 形影不离——光的直线传播4. 下列关于光现象的说法中正确的是（）A. 照镜子时，人离平面镜越近所成的虚像越大B. 验钞机是利用紫外线使钞票上的荧光物质发光，从而鉴别其真伪的C. 光与镜面成30°角射入到平面镜上，其反射角为30°D. 在有些街头的拐弯处安装凹面镜，是为了扩大视野5.太阳光垂直照射到一很小的正方形小孔上，则在地面上产生光点的形状是（）A. 圆形的B. 正方形的C. 不规则的D. 成条形的6.一只小猫正在平面镜前欣赏自己的全身像，如图所示．此时它所看到的全身像应是图中的（）A. B. C. D.7.宇习和生活中常用到下列光字器具：①显微镜；②穿衣镜；③潜望镜；④汽车观后镜；⑤老花镜；⑥近视镜．其中利用光的反射定律制成的是（）A. ②④B. ④⑥C. ②③④D. ③④⑥8. 如图，平面镜MN竖直放置，镜前有一个发光物体S，此平面镜可绕“垂直于纸面的水平轴M”自由旋转，现将平面镜拉离竖直位置一个偏角θ至MN′的位置，释放镜的下端，在平面镜从MN′下摆到MN位置过程中，物体S的像S′（）A. S′的轨迹为线段B. S′轨迹对M轴的张角为θC. S′离轴M越来越近D. S′的轨迹为圆弧9. 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（）A. 树叶的实像B. 树叶的虚线C. 太阳的实像D. 太阳的虚像10.如图是晓丽同学从生活中收集到的一些光现象实例，以下说法正确的是A. 图甲隔着放大镜看物体，物体总是放大的B. 图乙电视画面的颜色是由红、绿、蓝三种色光组成的C. 图丙凸透镜只能使平行于主光轴的光会聚D. 图丁有经验的渔民叉鱼时对着看到的鱼叉去11.下列现象中属于光的色散现象的是（）A. 色彩丰富的水彩画B. 霓虹灯的五光十色C. 雨后天空的“彩虹”D. 五彩缤纷的电视画面12.在如图所示的四种现象中，属于光的折射现象的是（）A. 铅笔好像在水面处折断B. 景物在水中形成“倒影”C. 月食的形成D. 浓密树荫中呈现圆形光斑二、填空题13.验钞机是利用了荧光物质在________的照射下能够发光的原理制成的．14. （1）如图所示的日晷是通过观察直杆在阳光下影子的方位和长短来确定时间，其中影子的形成可以用光的________ 来解释．（2）由于光线照射到人的脸、衣服等上面产生________ （选填“镜面”或“漫”）反射，所以老师能从不同的方向看到同学们．15.名句“枯藤老树昏鸦，小桥流水人家”出自元代散曲家马致远的《天净沙•秋思》，诗句给人冷落暗淡的气氛，又显示出一种清新幽静的境界．如图所示，小桥流水人家使人感到幽雅闲致，从物理的角度分析，以流水为参照物，小桥是________ 的，我们可以清楚地看到岸上景物在水中的倒影，是光的________ 形成的现象．16.美国航天局发现了在茫茫宇宙中除地球之外，还有三颗跟地球类似宜居的星球。

中考物理专题训练作图题一、光学部分(25分)1．物体AB 放在平面镜前，AB 的像．2.请在图中画出入射光线或折射光线。

3．在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a 、b 、c 、d 和e 点，如图所示，同时调整光屏的位置，那么(1)把烛焰放在______点，图上出现的像最小；(2)把烛焰放在______点，屏上出现的像最大；(3)把烛焰放在______点，屏上不出现烛焰的像；(4)如果把烛焰从a 点移到d 点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)二、力学部分(35分)4．沿斜面用50 N 的力拉重为100 N 的小车，用力的图示法表示所受的拉力和重力．5．重15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N ，用力的图示法画出小球受到的重力和墙受的压力．6．要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．7．在杠杆上的A 点挂一重物，在C 点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．第19题图三、电学部分(电和磁、家用电路设计题)8．请在图中标出条形磁体的两极．9．图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N、S极；(3)磁感线的方向．10．把螺口灯泡、开关和保险丝正确地接入家庭电路中去．11．下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电源电压为12伏特,被测电阻约为10欧姆，滑动变阻器最大阻止10欧姆) 甲表是（）表乙表是（）表。
