作图题专题训练
一、近三年广东省中考作图题
(09年)15(1)请将如图8所示元件，连接成符合安全用电要求的家庭电路。
(2)如图9所示，A0表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻璃砖中的折射光线。
图
9 图10
(3)如图10所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在0点，请在图中画出其对应的动力臂L。
(10年)15．（1）在虚线框内画出图12所示的实物图的电路图
（2）如图13所示，某人站在A处
用一根绳子和两个滑轮提起物体B，
画出最省力的绕线。
（3）如图14所示，在练功房里，
小红同学利用平面镜来帮助矫正舞蹈
姿势。画出她的脚上B点的光线经过
平面镜后进入人眼A点的光路图。
(11年)15．(1)画出如图8所示小球所受重力的示意图。
图13
(2)完成如图9所示透镜的光路图。
(3)如图10所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入。

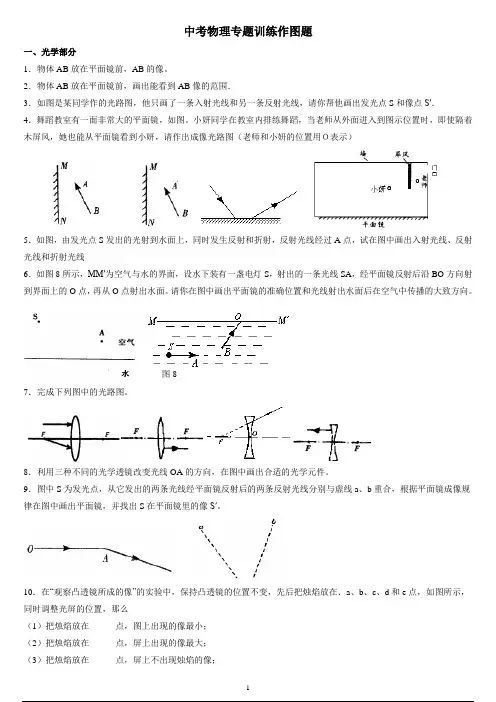

二、光学作图
（一）光电反射、平面镜成像
1.如图，AB 表示平面镜前的物体。请根据平面镜成像特点，画出物体AB 经平面镜所成的像。
3.如图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S 和像点S′．
5. 舞蹈教室有一面非常大的平面镜，如图。小妍同学在教室内排练舞蹈，当老师从外面进入到图示位置时，即使隔着木屏风，她也能从平面镜看到小妍，请作出成像光路图（老师和小妍的位置用Ｏ表示）
（二）光的折射
2、如图，由发光点S 发出的光射到水面上，同时发生反射和折
射，反射光线经过A 点，试在图中画出入射光线、反射光线和折射光线
5. 如图8所示，MM′为空气与水的界面，设水下装有一盏电灯S ，射出的一条光线SA ，经平面镜反射后沿BO 方向射到界面上的O 点，再从O 点射出水面。请你在图8中画出平面镜的准确位置和光线射出水面后在空气中传播的大致方向。
（三）凸透镜作图
1、完成下列图中的光路图。
三、力学作图
（一）画力的示意图
图8
F浮
H深
7、如图7所示，小球A的质量为2kg，画出它所受重力的示意图。(g＝10 N/kg)
6、如图6所示，沿斜面用50 N的力拉重为100 N的小车，画出所受的拉力和重力的示意图。
8、图8中，重为10N的物体静止在水平地面上，请画出物体所受到的重力和地面对物体的支持力的示意图。
9、如图所示，物体A处于静止状态，请在图中画出它的受力示意图。
图6 图7 图8 图9
11、图11中，一个质量为2 kg的木球漂浮在水面上，画出木球静止时的受力情况的示意图。(g＝10 N/kg)
12、图12中，重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，画出小球受到的重力和墙受的压力的示意图。
13、一铁块从图示位置下放至图13中虚线位置的过程中试在右图中画出浮力随深度变化的大致的图象。
图11 图12 图13
（二）画力臂
1.图16为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1．
臂L。
21.如图8所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为
F的力臂，请在图中作出杆重力G示意图和力F的方向。
22.如图所示．是利用钓鱼竿钓鱼的示意图。O为支点，F1是手对鱼竿的作用力，请画出(1)鱼线对钓鱼竿拉力F2的示意图；(2)F1的力臂。
23．(08泰州)悬挂的小球摆动到图11所示位置，请画出这时小球所受重力和托力的示意图A
24．(08泰州)如图12是一种门锁把手的示意图，O点是把手的转轴，请
画出作用力F的力臂L
（三）滑轮组绕线
22．(08桂林)如图10所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。
17、（09益阳）（2分）请在图5中画出滑轮组最省力的绕线。
四、电学部分
（一）根据实物图画电路图
1、在右边方框中画出如图59所示实物图的电路图。
2.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。（二）根据电路图连实物图
7、按图16(甲)所示电路图，将图16(乙)中的实物用笔画线表示导线连接起来
图59
（三）设计电路
10、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物图．
