实验一组合逻辑电路分析与测试

组合逻辑电路实验报告组合逻辑电路实验报告引言组合逻辑电路是数字电路中的一种重要类型，它由多个逻辑门组成，能够根据输入信号的不同组合产生相应的输出信号。

在本次实验中，我们将研究和实验不同类型的组合逻辑电路，并通过实验结果来验证其功能和性能。

实验一：与门电路与门电路是最简单的组合逻辑电路之一，它的输出信号只有在所有输入信号都为高电平时才会输出高电平。

我们首先搭建了一个与门电路，并通过输入信号的变化来观察输出信号的变化。

实验结果显示，在输入信号都为高电平时，与门电路的输出信号为高电平；而只要有一个或多个输入信号为低电平，输出信号则为低电平。

这验证了与门电路的逻辑功能。

实验二：或门电路或门电路是另一种常见的组合逻辑电路，它的输出信号只有在至少一个输入信号为高电平时才会输出高电平。

我们搭建了一个或门电路，并通过改变输入信号的组合来观察输出信号的变化。

实验结果表明，只要有一个或多个输入信号为高电平，或门电路的输出信号就会为高电平；只有当所有输入信号都为低电平时，输出信号才会为低电平。

这进一步验证了或门电路的逻辑功能。

实验三：非门电路非门电路是一种特殊的组合逻辑电路，它只有一个输入信号，输出信号与输入信号相反。

我们搭建了一个非门电路，并通过改变输入信号的电平来观察输出信号的变化。

实验结果显示，当输入信号为高电平时，非门电路的输出信号为低电平；当输入信号为低电平时，输出信号则为高电平。

这进一步验证了非门电路的逻辑功能。

实验四：多选器电路多选器电路是一种复杂的组合逻辑电路，它具有多个输入信号和一个选择信号，根据选择信号的不同，将其中一个输入信号输出。

我们搭建了一个4选1多选器电路，并通过改变选择信号的值来观察输出信号的变化。

实验结果表明，当选择信号为00时，输出信号与第一个输入信号相同；当选择信号为01时，输出信号与第二个输入信号相同；依此类推，当选择信号为11时，输出信号与第四个输入信号相同。

这验证了多选器电路的功能和性能。

第1篇一、实验目的1. 理解组合逻辑电路的基本概念和组成原理；2. 掌握组合逻辑电路的设计方法；3. 学会使用逻辑门电路实现组合逻辑电路；4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理组合逻辑电路是一种在任意时刻，其输出仅与该时刻的输入有关的逻辑电路。

其基本组成单元是逻辑门，包括与门、或门、非门、异或门等。

通过这些逻辑门可以实现各种组合逻辑功能。

三、实验器材1. 74LS00芯片（四路2输入与非门）；2. 74LS20芯片（四路2输入或门）；3. 74LS86芯片（四路2输入异或门）；4. 74LS32芯片（四路2输入或非门）；5. 逻辑电平转换器；6. 电源；7. 连接线；8. 实验板。

四、实验步骤1. 设计组合逻辑电路根据实验要求，设计一个组合逻辑电路，例如：设计一个3位奇偶校验电路。

2. 画出逻辑电路图根据设计要求，画出组合逻辑电路的逻辑图，并标注各个逻辑门的输入输出端口。

3. 搭建实验电路根据逻辑电路图，搭建实验电路。

将各个逻辑门按照电路图连接，并确保连接正确。

4. 测试电路功能使用逻辑电平转换器产生不同的输入信号，观察输出信号是否符合预期。

五、实验数据及分析1. 设计的3位奇偶校验电路逻辑图如下：```+--------+ +--------+ +--------+| | | | | || A1 |---| A2 |---| A3 || | | | | |+--------+ +--------+ +--------+| | || | || | |+-------+-------+||v+--------+| || F || |+--------+```2. 实验电路搭建及测试根据逻辑电路图，搭建实验电路，并使用逻辑电平转换器产生不同的输入信号（A1、A2、A3），观察输出信号F是否符合预期。

（1）当A1=0，A2=0，A3=0时，F=0，符合预期；（2）当A1=0，A2=0，A3=1时，F=1，符合预期；（3）当A1=0，A2=1，A3=0时，F=1，符合预期；（4）当A1=0，A2=1，A3=1时，F=0，符合预期；（5）当A1=1，A2=0，A3=0时，F=1，符合预期；（6）当A1=1，A2=0，A3=1时，F=0，符合预期；（7）当A1=1，A2=1，A3=0时，F=0，符合预期；（8）当A1=1，A2=1，A3=1时，F=1，符合预期。

文章标题：深度探析：组合逻辑电路的设计与测试实验1. 前言组合逻辑电路是数字电路中的重要组成部分，它在计算机领域、通信领域、工业控制等领域都有着广泛的应用。

在本文中，我们将深入探讨组合逻辑电路的设计与测试实验，旨在帮助读者更深入地理解这一主题。

2. 组合逻辑电路的基本原理组合逻辑电路由多个逻辑门按照一定的逻辑功能组成，并且没有存储功能。

其输入变量的取值和逻辑门的连接方式确定了输出变量的取值。

在组合逻辑电路中，常见的逻辑门包括与门、或门、非门等。

通过这些逻辑门的组合，可以实现各种复杂的逻辑功能。

3. 组合逻辑电路的设计方法（1）真值表法：通过列出输入变量的所有可能取值，计算输出的取值，得到真值表。

然后根据真值表来设计逻辑门的连接方式。

（2）卡诺图法：将真值表中的1和0用图形方式表示出来，然后通过化简操作，得到最简的逻辑表达式。

（3）逻辑代数法：利用逻辑代数的基本定理，将逻辑函数化简到最简形式。

4. 组合逻辑电路的测试实验组合逻辑电路的测试实验是为了验证设计的电路是否符合设计要求和功能。

常用的测试方法包括输入端给定法、输出端测量法、故障诊断法等。

在进行测试实验时，需要注意测试的充分性和有效性，避免遗漏潜在的故障。

5. 个人观点和理解组合逻辑电路的设计与测试实验是数字电路课程中非常重要的一部分，它不仅需要对逻辑门的基本原理有深入的理解，还需要具备灵活运用逻辑门的能力。

测试实验则是验证设计是否符合要求，是课程中的一次实际应用练习。

6. 总结与回顾通过本文的探讨，我们更深入地了解了组合逻辑电路的设计与测试实验。

通过对其基本原理和设计方法的分析，我们可以更好地掌握其设计和实验的要点。

在参与实验的过程中，我们也能够理解数字电路理论知识的实际应用。

结语组合逻辑电路的设计与测试实验是一门充满挑战的学科，通过不断地学习和实践，我们可以逐步掌握其中的精髓，为将来的应用打下坚实的基础。

在此，我希望读者能够在实践中不断提升自己，探索数字电路领域更多的精彩，期待你也能在这片领域中取得更多的成就。

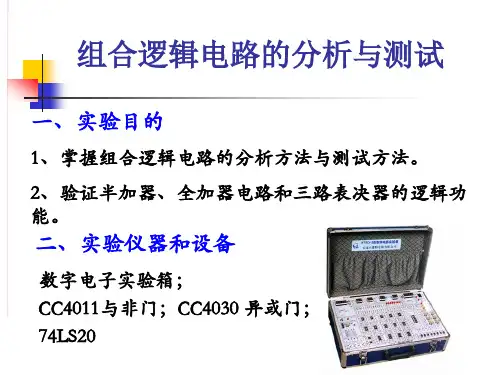

实验名称组合逻辑电路分析、设计与测试一、实验目的1.掌握组合逻辑电路的分析与测试方法；2.掌握用门电路设计组合逻辑电路的方法。

二、实验原理1.组合逻辑电路的分析与测试组合逻辑电路是最常见的逻辑电路，即通过基本的门电路（比如与门，与非门，或门，或非门等）来组合成具有一定功能的逻辑电路。

组合逻辑电路的分析，就是根据给定的逻辑电路，写出其输入与输出之间的逻辑函数表达式，或者列出真值表，从而确定该电路的逻辑功能。

组合逻辑电路的测试，就运用实验设备和仪器，搭建出实验电路，测试输入信号和输出信号是否符合理论分析出来的逻辑关系，从而验证该电路的逻辑功能。

组合逻辑电路的分析与测试的步骤通常是：（1）根据给定的组合逻辑电路图，列出输入量和中间量、输出量的逻辑表达式；（2）根据所得的逻辑式列出相应的真值表或者卡诺图；（3）根据真值表分析出组合逻辑电路的逻辑功能；（4）运用实验设备和器件搭建出该电路，测试其逻辑功能。

2.组合逻辑电路的设计与测试组合逻辑电路的设计与测试，就是根据设计的功能要求，列出输入量与输出量之间的真值表，通过化简获得输入量与输出量之间的逻辑表达式，然后根据逻辑表达式用相应的门电路设计该组合逻辑电路，然后运用实验设备与器件搭建实验电路，测试该电路是否符合设计要求。

组合逻辑电路的设计与测试的步骤通常是：（1）根据设计的功能要求，列出真值表或者卡诺图；（2）化简逻辑函数，得到最简的逻辑表达式；（3）根据最简的逻辑表达式，画出逻辑电路；（4）搭建实验电路，测试所设计的电路是否满足要求。

三、预习要求1.阅读理论教材上有关组合逻辑电路的分析与综合以及半加器等章节内容，以达到明确实验内容的目的。

2.查阅附录有关芯片管脚定义和相关的预备材料。

四、实验设备与仪器1.数字电路实验箱；2.芯片74LS00；74LS20。

五、实验内容1.半加器逻辑电路的分析与测试SC图5.5.1 半加器的逻辑电路（1） 根据图5.5.1写出中间量（1Z 、2Z 和3Z ）和输出量（S 和C ）关于输入量（A 和B ）的逻辑表达式。

数字电路实验目录实验一组合逻辑电路分析 (1)实验二组合逻辑实验（一） (5)实验三组合逻辑实验（三） (9)实验四触发器和计数器 (16)实验五数字电路综合实验 (20)实验六555集成定时器 (22)实验七数字秒表 (25)实验一组合逻辑电路分析一、参考元件1、74LS00（四2输入与非门）2、74LS20（双4输入与非门）二、实验内容1、组合逻辑电路分析A B C DX15 V图1.1 组合逻辑电路分析电路图说明：ABCD按逻辑开关“1”表示高电平，“0”表示低电平；逻辑指示灯：灯亮表示“1”，灯不亮表示“0”。

实验表格记录如下：表1.1 实验分析：由实验逻辑电路图可知：输出X1=AB CD •=AB+CD ，同样，由真值表也能推出此方程，说明此逻辑电路具有与或功能。

2、密码锁问题：密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开；否则，报警信号为“1”，则接通警铃。

试分析下图中密码锁的密码ABCD 是什么？X1X25 VABCD图1.2 密码锁电路分析实验真值表记录如下：表1.2 实验分析：由真值表（表1.2）可知：当ABCD 为1001时，灯X1亮，灯X2灭；其他情况下，灯X1灭，灯X2亮。

由此可见，该密码锁的密码ABCD 为1001.因而，可以得到：X1=ABCD ，X2=1X 。

实验二 组合逻辑实验（一）半加器和全加器 一、实验目的熟悉用门电路设计组合电路的原理和方法步骤。

二、预习内容1、复习用门电路设计组合逻辑电路的原理和方法步骤。

2、复习二进制数的运算①用“与非”门设计半加器的逻辑图 ②完成用“异或”门、“与或非”门、“与非”门设计全加器的逻辑图 ③完成用“异或”门设计三变量判奇电路的原理图 三、参考元件1、74LS283（集成超前4位进位加法器）2、74LS00（四2输入与非门）3、74LS51（双与或非门）4、74LS136（四2输入异或门） 四、实验内容1、用与非门组成半加器 由理论课知识可知：i S =i i A B ⊕=i i i i AB A B +=i i i i i i A B A A B B ••• i C =i i A B =i i A B根据上式，设计如下电路图：AiBi SiCi图2.1与非门设计半加器电路图得到如下实验结果：表2.1 半加器实验结果记录表格2、用异或门、与或非门、与非门组成全加器 由理论课知识可知：i S =1i i i A B C -⊕⊕ i C =1()i i i i i A B A B C -+⊕根据上式，设计如下电路：Ai BiCi-1SiCi图2.2 用异或门、与或非门、与非门设计的全加器表2.2 3、用异或门设计3变量判奇电路，要求变量中1的个数为奇数时，输出为1，否则为0. 根据题目要求可知：输出L=ABC ABC ABC ABC A B C +++=⊕⊕ 则可以设计出如下电路：74LS136NA B CL图2.3 用异或门设计的3变量判奇电路根据上图，可以得到如下实验数据表格：表2.3 4、用“74LS283”全加器逻辑功能测试U174LS283NS U M _410S U M _313S U M _14S U M _21C 49B 411A 412B 315A 314B 22A 23B 16A 15C 07图2.4 元件74LS283利用74LS283进行如下表格中的测试：表2.4 “74LS283实验三 组合逻辑实验（三）数据选择器和译码器的应用 一、实验目的熟悉数据选择器和数据分配器的逻辑功能和掌握其使用方法。

组合逻辑电路的设计与测试实验报告总结
一、组合逻辑电路的设计与测试实验报告总结
1.组合逻辑电路的设计
组合逻辑电路是一种由数字电路组成的电路，可以使用计算机自动设计出一种实现特定功能的组合逻辑电路。

在设计组合逻辑电路时，应该先对要设计出的电路的功能特点作出简要分析，根据系统功能的需要，确定设计电路的输入、输出及简要功能，然后选择一种合适的建模语言，画出要实现的电路框架，并根据设计的功能特点，确定电路的功能逻辑关系，绘制出电路原理图，然后进行简单的仿真和验证，最后将电路接线调试完毕，实现功能。

2.测试实验报告总结
在组合逻辑电路测试实验中，我们根据给定需求，使用TTL逻辑IC、电阻、电容等元器件设计出一种实现开关抖动过滤的组合逻辑电路，最终实现了其功能。

在实验中，我们发现，使用合适的逻辑IC
及元器件，结合灵活恰当的电路设计，可以实现特定功能的电路设计。

从实验的结果来看，我们设计的组合逻辑电路，实现了基本的开关抖动过滤功能，并通过实验的验证，证明了设计有效。

实验表明，组合逻辑电路的设计与测试是能够有效地实现特定功能的电路设计
的关键，是建立数字电路的基础。

实验一组合逻辑电路的设计与测试一、实验目的实验一旨在通过设计和测试一组合逻辑电路，加深对组合逻辑电路的理解和运用。

二、实验器材1.FPGA（现场可编程门阵列）开发板2. 逻辑电路设计软件（如Quartus II）3.逻辑分析仪4.DIP开关5.LED灯三、实验内容1.设计一个4位二进制加法器电路，并实现其功能。

2.使用逻辑电路设计软件进行电路设计。

4.使用逻辑分析仪对电路进行测试，验证其功能和正确性。

四、实验步骤1.根据4位二进制加法器的电路原理图，使用逻辑电路设计软件进行电路设计。

将输入的两个4位二进制数与进位输入进行逻辑运算，得到输出的4位二进制和结果和进位输出。

2.在设计过程中，需要使用逻辑门（如与门、或门、异或门等）来实现电路的功能。

3.在设计完成后，将电路编译，并生成逻辑网表文件。

5.连接DIP开关到FPGA开发板上的输入端口，通过设置DIP开关的状态来设置输入数据。

6.连接LED灯到FPGA开发板上的输出端口，通过LED灯的亮灭来观察输出结果。

7.使用逻辑分析仪对输入数据和输出结果进行测试，验证电路的功能和正确性。

五、实验结果1.在设计完成后，通过DIP开关的设置，输入不同的4位二进制数和进位，观察LED灯输出的结果，验证电路的正确性。

2.使用逻辑分析仪对输入和输出进行测试，检查电路的逻辑运算是否正确。

六、实验总结通过本实验，我们学习了组合逻辑电路的设计和测试方法。

从设计到测试的过程中，我们深入了解了组合逻辑电路的原理和运作方式。

通过观察和测试，我们可以验证电路的正确性和功能是否符合设计要求。

此外，我们还学会了使用逻辑分析仪等工具对电路进行测试和分析，从而提高了我们的实验能力和理论应用能力。

通过这次实验，我们对组合逻辑电路有了更深入的了解，为将来在数字电路设计和工程实践中打下了基础。
