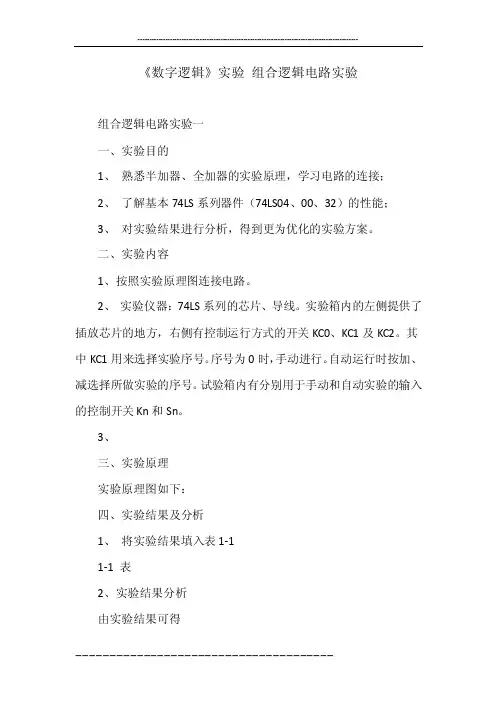

组合逻辑电路实验

《数字逻辑》实验组合逻辑电路实验组合逻辑电路实验一一、实验目的1、熟悉半加器、全加器的实验原理，学习电路的连接；2、了解基本74LS系列器件（74LS04、00、32）的性能；3、对实验结果进行分析，得到更为优化的实验方案。

二、实验内容1、按照实验原理图连接电路。

2、实验仪器：74LS系列的芯片、导线。

实验箱内的左侧提供了插放芯片的地方，右侧有控制运行方式的开关KC0、KC1及KC2。

其中KC1用来选择实验序号。

序号为0时，手动进行。

自动运行时按加、减选择所做实验的序号。

试验箱内有分别用于手动和自动实验的输入的控制开关Kn和Sn。

3、三、实验原理实验原理图如下：四、实验结果及分析1、将实验结果填入表1-11-1 表2、实验结果分析由实验结果可得半加和：Hi=Ai⊕Bi 进位：Ci=AiBi则直接可以用异或门和与门来实现半加器，减少门的个数和级数，提高实验效率。

实验二全加器一、实验目的1、掌握全加器的实验原理，用简单的与、或非门来实现全加器的功能。

2、分析实验结果，得到全加器的全加和和进位的逻辑表达式，根据表达式用78LS138和与、或、非门来实现全加器。

二、实验内容同半加器的实验，先采用手动方式，再用自动方式。

用自动方式时选实验序号2。

三、实验原理四、实验结果及其分析表1-2 2、实验结果分析从表1-2中的实验结果可以得到：Si=AiBiCi?1+AiBiCi?1+AiBiCi-1=Ai?Bi?Ci-1Ci=AiBi+AiCi-1+BiCi-1故Si=?m(1,2,4,7) Ci=?m(3,5,6,7)因此可用三—八译码器74LS138和与非门实现全加器，逻辑电路图如下：实验三三—八译码器与八—三编码器一、实验目的1、进一步了解译码器与编码器的工作原理，理解译码和编码是相反的过程。

2、在连接电路时，注意译码器74LS138和编码器74LS148使能端的有效级，知道两者的区别。

3、通过实验理解74LS148是优先权编码器。

组合逻辑电路实验报告组合逻辑电路实验报告引言组合逻辑电路是数字电路中的一种重要类型，它由多个逻辑门组成，能够根据输入信号的不同组合产生相应的输出信号。

在本次实验中，我们将研究和实验不同类型的组合逻辑电路，并通过实验结果来验证其功能和性能。

实验一：与门电路与门电路是最简单的组合逻辑电路之一，它的输出信号只有在所有输入信号都为高电平时才会输出高电平。

我们首先搭建了一个与门电路，并通过输入信号的变化来观察输出信号的变化。

实验结果显示，在输入信号都为高电平时，与门电路的输出信号为高电平；而只要有一个或多个输入信号为低电平，输出信号则为低电平。

这验证了与门电路的逻辑功能。

实验二：或门电路或门电路是另一种常见的组合逻辑电路，它的输出信号只有在至少一个输入信号为高电平时才会输出高电平。

我们搭建了一个或门电路，并通过改变输入信号的组合来观察输出信号的变化。

实验结果表明，只要有一个或多个输入信号为高电平，或门电路的输出信号就会为高电平；只有当所有输入信号都为低电平时，输出信号才会为低电平。

这进一步验证了或门电路的逻辑功能。

实验三：非门电路非门电路是一种特殊的组合逻辑电路，它只有一个输入信号，输出信号与输入信号相反。

我们搭建了一个非门电路，并通过改变输入信号的电平来观察输出信号的变化。

实验结果显示，当输入信号为高电平时，非门电路的输出信号为低电平；当输入信号为低电平时，输出信号则为高电平。

这进一步验证了非门电路的逻辑功能。

实验四：多选器电路多选器电路是一种复杂的组合逻辑电路，它具有多个输入信号和一个选择信号，根据选择信号的不同，将其中一个输入信号输出。

我们搭建了一个4选1多选器电路，并通过改变选择信号的值来观察输出信号的变化。

实验结果表明，当选择信号为00时，输出信号与第一个输入信号相同；当选择信号为01时，输出信号与第二个输入信号相同；依此类推，当选择信号为11时，输出信号与第四个输入信号相同。

这验证了多选器电路的功能和性能。

第1篇一、实验目的1. 理解组合逻辑电路的基本概念和组成原理；2. 掌握组合逻辑电路的设计方法；3. 学会使用逻辑门电路实现组合逻辑电路；4. 培养动手能力和分析问题、解决问题的能力。

二、实验原理组合逻辑电路是一种在任意时刻，其输出仅与该时刻的输入有关的逻辑电路。

其基本组成单元是逻辑门，包括与门、或门、非门、异或门等。

通过这些逻辑门可以实现各种组合逻辑功能。

三、实验器材1. 74LS00芯片（四路2输入与非门）；2. 74LS20芯片（四路2输入或门）；3. 74LS86芯片（四路2输入异或门）；4. 74LS32芯片（四路2输入或非门）；5. 逻辑电平转换器；6. 电源；7. 连接线；8. 实验板。

四、实验步骤1. 设计组合逻辑电路根据实验要求，设计一个组合逻辑电路，例如：设计一个3位奇偶校验电路。

2. 画出逻辑电路图根据设计要求，画出组合逻辑电路的逻辑图，并标注各个逻辑门的输入输出端口。

3. 搭建实验电路根据逻辑电路图，搭建实验电路。

将各个逻辑门按照电路图连接，并确保连接正确。

4. 测试电路功能使用逻辑电平转换器产生不同的输入信号，观察输出信号是否符合预期。

五、实验数据及分析1. 设计的3位奇偶校验电路逻辑图如下：```+--------+ +--------+ +--------+| | | | | || A1 |---| A2 |---| A3 || | | | | |+--------+ +--------+ +--------+| | || | || | |+-------+-------+||v+--------+| || F || |+--------+```2. 实验电路搭建及测试根据逻辑电路图，搭建实验电路，并使用逻辑电平转换器产生不同的输入信号（A1、A2、A3），观察输出信号F是否符合预期。

（1）当A1=0，A2=0，A3=0时，F=0，符合预期；（2）当A1=0，A2=0，A3=1时，F=1，符合预期；（3）当A1=0，A2=1，A3=0时，F=1，符合预期；（4）当A1=0，A2=1，A3=1时，F=0，符合预期；（5）当A1=1，A2=0，A3=0时，F=1，符合预期；（6）当A1=1，A2=0，A3=1时，F=0，符合预期；（7）当A1=1，A2=1，A3=0时，F=0，符合预期；（8）当A1=1，A2=1，A3=1时，F=1，符合预期。

一、实验目的1. 掌握组合逻辑电路的基本概念和特点。

2. 学会分析组合逻辑电路的逻辑功能。

3. 熟悉逻辑门电路的原理和应用。

4. 提高实验操作能力和分析问题能力。

二、实验原理组合逻辑电路是由逻辑门电路组成的，其输出仅与当前输入有关，而与电路历史状态无关。

本实验主要涉及以下几种基本逻辑门电路：1. 与门（AND Gate）：当所有输入都为1时，输出才为1。

2. 或门（OR Gate）：当至少一个输入为1时，输出为1。

3. 非门（NOT Gate）：将输入信号取反。

4. 异或门（XOR Gate）：当输入信号不同时，输出为1。

三、实验仪器与器材1. 74LS00（四2输入与门）2. 74LS02（四2输入或门）3. 74LS04（六反相器）4. 74LS86（四2输入异或门）5. 数字逻辑实验箱6. 万用表7. 导线若干四、实验内容与步骤1. 实验一：验证与门、或门、非门、异或门的功能（1）按照实验指导书连接电路图，并检查无误。

（2）按照表1要求输入信号，观察并记录输出信号。

（3）根据观察到的输出信号，分析各门电路的逻辑功能。

表1：验证与门、或门、非门、异或门的功能| 输入信号 | 与门输出 | 或门输出 | 非门输出 | 异或门输出 || :-------: | :-------: | :-------: | :-------: | :-------: || A | B | A | A | A || 0 | 0 | 0 | 1 | 0 || 1 | 1 | 1 | 0 | 1 |2. 实验二：设计组合逻辑电路（1）设计一个组合逻辑电路，实现以下功能：当输入A为1，B为0时，输出Y为1，否则Y为0。

（2）根据设计要求，选择合适的逻辑门电路，并画出电路图。

（3）按照电路图连接实验电路，并检查无误。

（4）按照表2要求输入信号，观察并记录输出信号。

表2：设计组合逻辑电路| 输入信号 | 输出信号 || :-------: | :-------: || A | B | Y || 0 | 0 | 0 || 0 | 1 | 0 || 1 | 0 | 1 || 1 | 1 | 0 |3. 实验三：分析组合逻辑电路（1）分析实验二所设计的组合逻辑电路，确定其逻辑功能。

组合逻辑电路实验报告引言：组合逻辑电路是数字电路的重要组成部分，广泛应用于计算机、通信等领域。

本实验旨在通过设计和实现一个基本的组合逻辑电路，加深对数字电路的理解，同时掌握实验的步骤和方法。

一、实验目的本次实验的主要目的是设计并实现一个4位二进制加法器，通过对二进制数进行加法运算，验证组合逻辑电路的正确性。

二、实验原理1. 二进制加法二进制加法是指对两个二进制数进行相加的运算。

在这个过程中，我们需要考虑进位问题。

例如，对于两个4位二进制数A和B，加法的规则如下：- 当A和B的对应位都是0时，结果位为0；- 当A和B的对应位有一个位是1时，结果位为1；- 当A和B的对应位都是1时，结果位为0，并需要将进位加到它们的下一位。

2. 组合逻辑电路组合逻辑电路是由多个逻辑门组成的电路，根据输入信号的组合条件决定输出信号的状态。

在本实验中，我们将使用与门、或门、非门等基本逻辑门设计加法器电路。

三、实验步骤1. 设计电路根据二进制加法的原理，我们可以通过组合逻辑电路来实现一个4位二进制加法器。

设计原理如下：- 使用四个与门分别对应四个位的相加；- 使用四个异或门进行无进位相加；- 使用一个或门将各位相加后的进位输出；- 最后将四个位的和和进位进行合并得到最终结果。

2. 搭建电路实验装置根据设计步骤，将与门、异或门、或门等集成电路以及电阻、导线等连接在面包板上，搭建出电路实验装置。

3. 验证电路正确性输入两个4位的二进制数A和B，并将结果与预期结果进行对比，验证电路的正确性。

重复进行多组实验，确保电路的可靠性和稳定性。

四、实验结果与分析通过多次实验，我们得到了实验结果。

将结果与预期结果进行对比，并计算误差，可以得出结论。

在实验中，我们还观察到了实验结果的稳定性和可靠性，并对实验结果的波形进行了分析。

五、实验总结通过本次实验，我们了解了组合逻辑电路的基本原理和设计方法，并通过设计和搭建4位二进制加法器电路，实践了电路设计的过程。

一、实验目的1. 理解组合逻辑电路的基本概念和组成。

2. 掌握组合逻辑电路的设计方法。

3. 学会使用基本逻辑门电路构建组合逻辑电路。

4. 验证组合逻辑电路的功能，并分析其输出特性。

二、实验原理组合逻辑电路是一种数字电路，其输出仅取决于当前的输入，而与电路的先前状态无关。

它主要由与门、或门、非门等基本逻辑门组成。

组合逻辑电路的设计通常遵循以下步骤：1. 确定逻辑功能：根据实际需求，确定电路应实现的逻辑功能。

2. 设计逻辑表达式：根据逻辑功能，设计相应的逻辑表达式。

3. 选择逻辑门电路：根据逻辑表达式，选择合适的逻辑门电路进行搭建。

4. 搭建电路并进行测试：将逻辑门电路搭建成完整的电路，并进行测试，验证其功能。

三、实验设备1. 逻辑门电路芯片：与门、或门、非门等。

2. 连接导线。

3. 逻辑分析仪。

4. 电源。

四、实验内容及步骤1. 设计逻辑表达式以一个简单的组合逻辑电路为例，设计一个4位二进制加法器。

设输入为两个4位二进制数A3A2A1A0和B3B2B1B0，输出为和S3S2S1S0和进位C。

根据二进制加法原理，可以得到以下逻辑表达式：- S3 = A3B3 + A3'B3B2 + A3'B3'B2A2 + A3'B3'B2'B2A1 + A3'B3'B2'B2'B1A0- S2 = A2B2 + A2'B2B1 + A2'B2'B1B0 + A2'B2'B1'B0A0- S1 = A1B1 + A1'B1B0 + A1'B1'B0A0- S0 = A0B0 + A0'B0- C = A3B3 + A3'B3B2 + A3'B3'B2A2 + A3'B3'B2'B2A1 + A3'B3'B2'B2'B1A0 + A2B2 + A2'B2B1 + A2'B2'B1B0 + A2'B2'B1'B0A0 + A1B1 + A1'B1B0 +A1'B1'B0A0 + A0B0 + A0'B02. 选择逻辑门电路根据上述逻辑表达式，选择合适的逻辑门电路进行搭建。

一、实验目的1. 理解组合逻辑电路的基本原理和组成。

2. 掌握组合逻辑电路的设计方法，包括逻辑表达式的推导和门电路的选择。

3. 学习使用逻辑门电路实现基本的逻辑功能，如与、或、非、异或等。

4. 通过实验验证组合逻辑电路的设计和功能。

二、实验原理组合逻辑电路是一种数字电路，其输出仅取决于当前的输入，而与电路的历史状态无关。

常见的组合逻辑电路包括逻辑门、编码器、译码器、多路选择器等。

三、实验设备1. 74LS系列逻辑门芯片（如74LS00、74LS02、74LS04、74LS08等）2. 逻辑电平显示器3. 逻辑电路开关4. 连接线四、实验内容1. 半加器设计（1）设计要求：实现两个一位二进制数相加，不考虑进位。

（2）设计步骤：a. 根据真值表，推导出半加器的逻辑表达式：S = A ⊕ B，C = A ∧ B。

b. 选择合适的逻辑门实现半加器电路。

c. 通过实验验证半加器的功能。

2. 全加器设计（1）设计要求：实现两个一位二进制数相加，考虑进位。

（2）设计步骤：a. 根据真值表，推导出全加器的逻辑表达式：S = A ⊕ B ⊕ Cin，Cout = (A ∧ B) ∨ (B ∧ Cin) ∨ (A ∧ Cin)。

b. 选择合适的逻辑门实现全加器电路。

c. 通过实验验证全加器的功能。

3. 译码器设计（1）设计要求：将二进制编码转换为相应的输出。

（2）设计步骤：a. 选择合适的译码器芯片（如74LS42）。

b. 根据输入编码和输出要求，连接译码器电路。

c. 通过实验验证译码器的功能。

4. 多路选择器设计（1）设计要求：从多个输入中选择一个输出。

（2）设计步骤：a. 选择合适的多路选择器芯片（如74LS157）。

b. 根据输入选择信号和输出要求，连接多路选择器电路。

c. 通过实验验证多路选择器的功能。

五、实验结果与分析1. 半加器实验结果通过实验验证，设计的半加器电路能够实现两个一位二进制数相加，不考虑进位的功能。

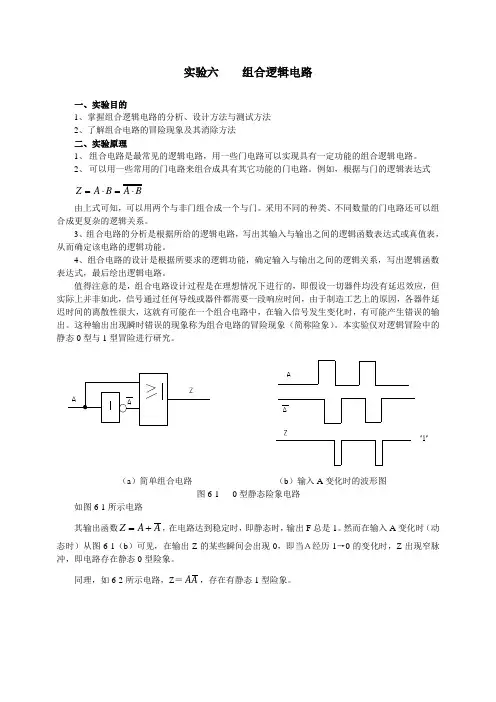

实验六组合逻辑电路一、实验目的1、掌握组合逻辑电路的分析、设计方法与测试方法2、了解组合电路的冒险现象及其消除方法二、实验原理1、组合电路是最常见的逻辑电路，用一些门电路可以实现具有一定功能的组合逻辑电路。

2、可以用一些常用的门电路来组合成具有其它功能的门电路。

例如，根据与门的逻辑表达式==⋅Z⋅BAAB由上式可知，可以用两个与非门组合成一个与门。

采用不同的种类、不同数量的门电路还可以组合成更复杂的逻辑关系。

3、组合电路的分析是根据所给的逻辑电路，写出其输入与输出之间的逻辑函数表达式或真值表，从而确定该电路的逻辑功能。

4、组合电路的设计是根据所要求的逻辑功能，确定输入与输出之间的逻辑关系，写出逻辑函数冲，即电路存在静态0型险象。

A，存在有静态1型险象。

同理，如6-2所示电路，Z＝AA5、0-1指示器6、CC4011×3 CC4030×1 CC4071×1四、实验内容1、分析、测试用与非门CC4011 组成的半加器的逻辑功能(1)写出图6-3的逻辑表达式图6-3是由与非门组成的半加器电路图6-3由与非门组成的半加器电路（2）根据表达式列出真值表，添出表6-1中的Z1、Z2、Z3、S、C。

并画出卡诺图判断能否简化。

S= C=（3）根据6-3，在实验板上选定两个14P 插座，插好两片CC4011，并接好连线，A 、B 两输入接至逻辑开关的输出插口。

S 、C 分别接至逻辑电平显示输入插口。

按表6-2的要求进行逻辑状态的测试，并将结果填入表中，同时与上面真值表进行比较，看两者是否一致。

表6-22、分析、测试用异或门CC4030和与非门CC4011组成的半加器逻辑电路根据半加器的逻辑表达式可知，半加的和S 是A 、B 的异或，而进位C 是A 、B 的相与，故半加S i = C i =(2) 列出真值表，填入表6-3中 表（3）根据真值表画出逻辑函数S i 、C i 的卡诺图 BCSi=B iC i-1Ci=（4）按图6-5要求，选择与非门并接线，进行测试，将测试结果填入表6-4中，并与上面真值表6-3进行比较，看逻辑功能是否一致。

组合逻辑电路实验（半加器全加器及逻辑运算）一、实验目的1、掌握组合逻辑电路的功能测试。

2、验证半加器和全加器的逻辑功能。

3、学会二进制数的运算规律。

二、实验原理数字电路分为组合逻辑电路和时序逻辑电路两类。

任意时刻电路的输出信号仅取决于该时刻的输入信号，而与信号输入前电路所处的状态无关，这种电路叫做组合逻辑电路。

分析一个组合电路，一般从输出开始，逐级写出逻辑表达式，然后利用公式或卡诺图等方法进行化简，得到仅含有输入信号的最简输出逻辑函数表达式，由此得到该电路的逻辑功能。

两个一位二进制数相加，叫做半加，实现半加操作的电路称为半加器。

两个一位二进制数相加的真值表见表5-1，表中Si表示半加和，Ci表示向高位的进位，Ai、Bi表示两个加数。

表5-1 半加器真值表从二进制数加法的角度看，表中只考虑了两个加数本身，没有考虑低位来的进位，这也就是半加一词的由来。

由表5-1可直接写出半加器的逻辑表达式： 、Ci=AiBi由逻辑表达式可知，半加器的半加和Si是Ai、Bi的异或，而进Si=AiBi AiBi位Ci 是Ai 、Bi 相与，故半加器可用一个集成异或门和一个与门组成。

两个同位的加数和来自低位的进位三者相加，这种加法运算就是全加，实现全加运算的电路叫做全加器。

如果用Ai 、Bi 分别表示A 、B 两个多位二进制数的第i 位，1i C -表示低位（第i-1位）来的进位，则根据全加运算的规则可列出真值表如表5-2。

表5-2 全加器的真值表利用卡诺图可求出Si 、Ci 的简化函数表达式：i i i i-1i i i i i i S =A B C C =(A B )C +A B ⊕⊕⊕可见，全加器可用两个异或门和一个与或门组成。

如果将数据表达式进行一些变换，半加器还可以用异或门、与非门等元器件组成多种形式的电路（见图5-2，图5-3）。

三、实验仪器及材料 器件：74LS00 二输入端四与非门 3片 74LA86 二输入端四异或门 1片 74LS54 四组输入与或非门 1片四、预习要求1、预习组合逻辑电路的分析方法。

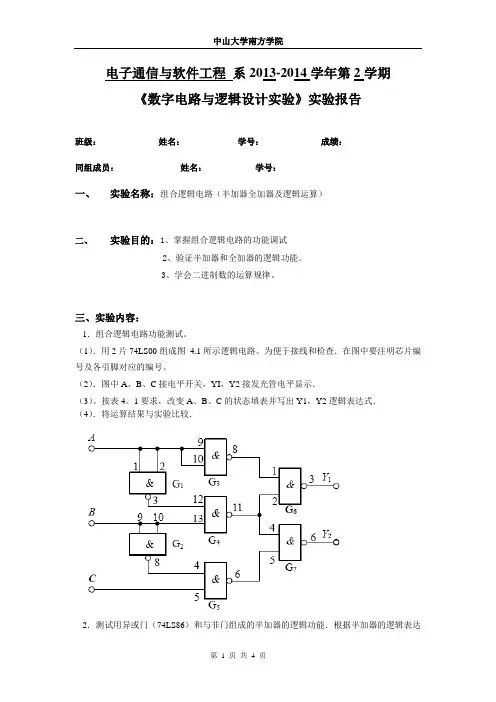

电子通信与软件工程系2013-2014学年第2学期《数字电路与逻辑设计实验》实验报告--------------------------------------------------------------------------------------------------------------------- 班级：姓名：学号：成绩：同组成员：姓名：学号：---------------------------------------------------------------------------------------------------------------------一、实验名称：组合逻辑电路（半加器全加器及逻辑运算）二、实验目的：1、掌握组合逻辑电路的功能调试2、验证半加器和全加器的逻辑功能。

3、学会二进制数的运算规律。

三、实验内容：1．组合逻辑电路功能测试。

（1）．用2片74LS00组成图4.1所示逻辑电路。

为便于接线和检查．在图中要注明芯片编号及各引脚对应的编号。

（2）．图中A、B、C接电平开关，YI，Y2接发光管电平显示．（3）。

按表4。

1要求，改变A、B、C的状态填表并写出Y1，Y2逻辑表达式．（4）．将运算结果与实验比较．2．测试用异或门（74LS86）和与非门组成的半加器的逻辑功能．根据半加器的逻辑表达式可知．半加器Y是A、B的异或，而进位Z是A、B相与，故半加器可用一个集成异或门和二个与非门组成如图4.2．（1）．在学习机上用异或门和与门接成以上电路．接电平开关S．Y、Z接电平显示．（2）．按表4．2要求改变A、B状态，填表．3．测试全加器的逻辑功能。

（1）．写出图4．3电路的逻辑表达式。

（2）．根据逻辑表达式列真值表．（3）．根据真值表画逻辑函数S i 、Ci的卡诺图．（4）．填写表4．3各点状态（5）．按原理图选择与非门并接线进行测试，将测试结果记入表4．4，并与上表进行比较看逻辑功能是否一致．实验结果：表4．1Y1=A+B Y2=（A’·B）+（B’·C）表4．2表4．3表4．4Y=A’B+AB’Z=CX1=A’B+C’+AB X2=A’B’+AB+C X3=A’B+AB’+C’Si=A’B’C+A’BC’+AB’C+ABC Ci=AC+AB+BC实验总结：此实验中因本就缺少一块74LS00的芯片导致线路不完整，原本打算用74LS20来代替74LS00，但电路还是出现了问题，原以为是电路接线的问题，也重新接线过，但是情况毫无变化。

实验五组合逻辑电路的设计一、试验目的１、掌握组合逻辑电路的设计方法。

２、掌握组合逻辑电路的静态测试方法。

３、熟悉CPLD设计的过程，比较原理图输入和文本输入的优劣。

二、实验的硬件要求１、输入：按键开关（常高）４个；拨码开关４位。

２、输出：LED灯。

３、主芯片：Altera EPM7128SLC84-15。

三、实验内容１、设计一个四舍五入判别电路，其输入为8421BCD码，要求当输入大于或等于５时，判别电路输出为１，反之为０。

２、设计四个开关控制一盏灯的逻辑电路，要求改变任意开关的状态能够引起灯亮灭状态的改变。

（即任一开关的合断改变原来灯亮灭的状态）３、设计一个优先排队电路，其框图如下：排队顺序：A=1 最高优先级B=1 次高优先级C=1 最低优先级要求输出端最多只能有一端为“１”，即只能是优先级较高的输入端所对应的输出端为“１”。

四、实验连线１、四位拨码开关连D3、D2、D1、D0信号对应的管脚。

OUT输出信号管脚接LED灯。

２、四位按键开关分别连K1、K2、K3、K4信号对应的管脚。

OUT输出信号管脚接LED灯。

３、A、B、C信号对应管脚分别连三个按键开关。

输出A_Out、B_Out、C_Out信号对应的管脚分别连三个LED灯。

（具体管脚参数由底层管脚编辑决定）五、参考原理图1、①原理图，如图5-1所示：②AHDL硬件描述语言输入：SUBDESIGN t5_1(d0,d1,d2,d3:INPUT;out: OUTPUT;)BEGINIF( (d3,d2,d1,d0) >= 5 ) THENout=VCC;ELSEout=GND;END IF;END;2、①原理图，如图5-2所示：②AHDL硬件描述语言输入：SUBDESIGN t5_2(k0,k1,k2,k3:INPUT;out: OUTPUT;)BEGINTABLE(k3,k2,k1,k0) => out;B"0000" => GND;B"0001" => VCC;B"0011" => GND;B"0010" => VCC; 图5-2图5-1B"0110" => GND;B"0111" => VCC;B"0101" => GND;B"0100" => VCC;B"1100" => GND;B"1101" => VCC;B"1111" => GND;B"1110" => VCC;B"1010" => GND;B"1011" => VCC;B"1001" => GND;B"1000" => VCC;END TABLE;END;3、①原理图，如图5-3所示：图5-3②AHDL硬件描述语言输入：SUBDESIGN t5_3(a,b,c : INPUT;a_out,b_out,c_out : OUTPUT;)BEGINIF a THENa_out=VCC; b_out=GND; c_out=GND;ELSIF b THENa_out=GND; b_out=VCC; c_out=GND;ELSIF c THENa_out=GND; b_out=GND; c_out=VCC;ELSEa_out=GND;b_out=GND;c_out=GND;END IF;END;六、实验报告要求1、对于原理图设计要求有设计过程。

实验一组合逻辑电路的设计与测试一、实验目的实验一旨在通过设计和测试一组合逻辑电路，加深对组合逻辑电路的理解和运用。

二、实验器材1.FPGA（现场可编程门阵列）开发板2. 逻辑电路设计软件（如Quartus II）3.逻辑分析仪4.DIP开关5.LED灯三、实验内容1.设计一个4位二进制加法器电路，并实现其功能。

2.使用逻辑电路设计软件进行电路设计。

4.使用逻辑分析仪对电路进行测试，验证其功能和正确性。

四、实验步骤1.根据4位二进制加法器的电路原理图，使用逻辑电路设计软件进行电路设计。

将输入的两个4位二进制数与进位输入进行逻辑运算，得到输出的4位二进制和结果和进位输出。

2.在设计过程中，需要使用逻辑门（如与门、或门、异或门等）来实现电路的功能。

3.在设计完成后，将电路编译，并生成逻辑网表文件。

5.连接DIP开关到FPGA开发板上的输入端口，通过设置DIP开关的状态来设置输入数据。

6.连接LED灯到FPGA开发板上的输出端口，通过LED灯的亮灭来观察输出结果。

7.使用逻辑分析仪对输入数据和输出结果进行测试，验证电路的功能和正确性。

五、实验结果1.在设计完成后，通过DIP开关的设置，输入不同的4位二进制数和进位，观察LED灯输出的结果，验证电路的正确性。

2.使用逻辑分析仪对输入和输出进行测试，检查电路的逻辑运算是否正确。

六、实验总结通过本实验，我们学习了组合逻辑电路的设计和测试方法。

从设计到测试的过程中，我们深入了解了组合逻辑电路的原理和运作方式。

通过观察和测试，我们可以验证电路的正确性和功能是否符合设计要求。

此外，我们还学会了使用逻辑分析仪等工具对电路进行测试和分析，从而提高了我们的实验能力和理论应用能力。

通过这次实验，我们对组合逻辑电路有了更深入的了解，为将来在数字电路设计和工程实践中打下了基础。

组合逻辑电路的设计实验报告本实验旨在通过设计和实现组合逻辑电路，加深对数字电路原理的理解，提高实际动手能力和解决问题的能力。

1. 实验目的。

本实验的主要目的是：1）掌握组合逻辑电路的设计原理和方法；2）了解组合逻辑电路的实际应用；3）培养实际动手能力和解决问题的能力。

2. 实验原理。

组合逻辑电路由多个逻辑门组成，根据输入信号的不同组合产生不同的输出信号。

常见的组合逻辑电路包括加法器、减法器、译码器、编码器等。

在本实验中，我们将重点学习和设计加法器和译码器。

3. 实验内容。

3.1 加法器的设计。

加法器是一种常见的组合逻辑电路，用于实现数字的加法运算。

我们将学习半加器和全加器的设计原理，并通过实际电路进行实现和验证。

3.2 译码器的设计。

译码器是将输入的数字信号转换为特定的输出信号的组合逻辑电路。

我们将学习译码器的工作原理和设计方法，设计并实现一个4-16译码器电路。

4. 实验步骤。

4.1 加法器的设计步骤。

1）了解半加器和全加器的原理和真值表；2）根据真值表，设计半加器和全加器的逻辑表达式；3）根据逻辑表达式，画出半加器和全加器的逻辑电路图；4）使用逻辑门集成电路，搭建半加器和全加器的电路；5）验证半加器和全加器的功能和正确性。

4.2 译码器的设计步骤。

1）了解译码器的原理和功能；2）根据输入和输出的关系，设计译码器的真值表；3）根据真值表，推导译码器的逻辑表达式；4）画出译码器的逻辑电路图；5）使用逻辑门集成电路，搭建译码器的电路；6）验证译码器的功能和正确性。

5. 实验结果与分析。

通过实验，我们成功设计并实现了半加器、全加器和译码器的电路。

经过验证，这些电路均能正常工作，并能正确输出预期的结果。

实验结果表明，我们掌握了组合逻辑电路的设计原理和方法，提高了实际动手能力和解决问题的能力。

6. 实验总结。

通过本次实验，我们深入学习了组合逻辑电路的设计原理和方法，掌握了加法器和译码器的设计和实现技术。

组合逻辑电路的实验报告组合逻辑电路的实验报告引言组合逻辑电路是数字电路中的一种重要类型，它由多个逻辑门组成，根据输入信号的不同组合产生不同的输出信号。

在本次实验中，我们将通过搭建和测试几个常见的组合逻辑电路，来深入了解其原理和工作方式。

实验一：二输入与门二输入与门是最简单的组合逻辑电路之一，它的输出信号只有在两个输入信号同时为高电平时才为高电平。

我们首先搭建了一个二输入与门电路，并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示，只有当两个输入信号同时为高电平时，与门的输出信号才为高电平，否则输出信号为低电平。

实验二：二输入或门二输入或门是另一种常见的组合逻辑电路，它的输出信号只有在两个输入信号至少有一个为高电平时才为高电平。

我们按照实验一的方法，搭建了一个二输入或门电路，并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示，只要两个输入信号中至少有一个为高电平，或门的输出信号就会为高电平，否则输出信号为低电平。

实验三：三输入异或门异或门是一种特殊的组合逻辑电路，其输出信号只有在输入信号中有奇数个高电平时才为高电平。

我们搭建了一个三输入异或门电路，并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示，只有当输入信号中有奇数个高电平时，异或门的输出信号才为高电平，否则输出信号为低电平。

这个实验结果验证了异或门的工作原理。

实验四：四输入多路选择器多路选择器是一种常用的组合逻辑电路，它可以根据控制信号选择不同的输入信号输出。

我们搭建了一个四输入多路选择器电路，并通过信号发生器输入不同的高低电平信号进行测试。

实验结果显示，根据控制信号的不同，多路选择器将相应的输入信号输出。

这个实验结果验证了多路选择器的功能。

实验五：二进制加法器二进制加法器是组合逻辑电路中的复杂电路之一，它可以实现二进制数的相加操作。

我们搭建了一个二进制加法器电路，并通过信号发生器输入不同的二进制数进行测试。

实验结果显示，二进制加法器可以正确地将两个二进制数相加，并输出相应的结果。

组合逻辑电路设计实验报告一、实验目的1、掌握组合逻辑电路的设计方法。

2、学会使用逻辑门实现给定的逻辑功能。

3、熟悉数字电路实验箱的使用方法。

二、实验设备与器材1、数字电路实验箱2、集成电路芯片：74LS00（四 2 输入与非门）、74LS04（六反相器）、74LS10（三 3 输入与非门）、74LS20（双 4 输入与非门）等。

3、导线若干三、实验原理组合逻辑电路是指在任何时刻，输出状态只取决于同一时刻输入信号的组合，而与电路以前的状态无关。

组合逻辑电路的设计可以通过真值表、逻辑表达式、逻辑图等步骤来完成。

首先，根据给定的逻辑问题，列出真值表。

然后，根据真值表写出逻辑表达式，并进行化简。

最后，根据化简后的逻辑表达式画出逻辑图，选择合适的芯片在实验箱上进行连接和测试。

四、实验内容1、设计一个半加器半加器有两个输入 A 和 B，两个输出 S（和）和 C（进位）。

列出真值表：｜ A ｜ B ｜ S ｜ C ｜｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 1 ｜ 1 ｜ 0 ｜｜ 1 ｜ 0 ｜ 1 ｜ 0 ｜｜ 1 ｜ 1 ｜ 0 ｜ 1 ｜写出逻辑表达式：S ＝ A⊕B，C ＝ AB画出逻辑图：使用一个异或门（74LS86）和一个与门（74LS08）实现。

2、设计一个全加器全加器有三个输入 A、B 和 Cin（低位进位），两个输出 S（和）和 Cout（进位）。

列出真值表：｜ A ｜ B ｜ Cin ｜ S ｜ Cout ｜｜｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 0 ｜ 1 ｜ 1 ｜ 0 ｜｜ 0 ｜ 1 ｜ 0 ｜ 1 ｜ 0 ｜｜ 0 ｜ 1 ｜ 1 ｜ 0 ｜ 1 ｜｜ 1 ｜ 0 ｜ 0 ｜ 1 ｜ 0 ｜｜ 1 ｜ 0 ｜ 1 ｜ 0 ｜ 1 ｜｜ 1 ｜ 1 ｜ 0 ｜ 0 ｜ 1 ｜｜ 1 ｜ 1 ｜ 1 ｜ 1 ｜ 1 ｜写出逻辑表达式：S ＝ A⊕B⊕Cin，Cout ＝ AB ＋（A⊕B)Cin 画出逻辑图：使用两个异或门（74LS86）、两个与门（74LS08）和一个或门（74LS32）实现。

组合逻辑电路的分析与设计实验报告实验名称：组合逻辑电路的分析与设计实验目的：通过实验了解组合逻辑电路的基本原理，掌握组合逻辑电路的分析与设计方法。

实验原理：1.组合逻辑电路：由与门、或门、非门等逻辑门电路按一定连接方式组成的电路。

2.逻辑门：与门、或门、非门是组合逻辑电路的基本构建模块，能实现逻辑运算。

-与门：只有所有输入信号都为1时，输出为1；否则输出为0。

-或门：只要任一输入信号为1时，输出为1；否则输出为0。

-非门：输入信号为1时，输出为0；输入信号为0时，输出为1实验步骤：1.分析给定的组合逻辑电路图，理清输入和输出的关系。

2.根据电路图，根据所学的逻辑门原理，推导出真值表。

3.根据真值表，使用卡诺图简化逻辑表达式，并进行逻辑代数运算，得出最简化的逻辑表达式。

4.使用逻辑表达式进行电路设计，画出电路图。

5. 使用工具软件（如LogicWorks等）进行电路模拟分析，验证电路的正确性。

6.根据实际需求，对电路进行优化设计。

实验结果与分析：1.根据给定的组合逻辑电路图，进行逻辑分析和设计，得出最简化的逻辑表达式和电路设计图。

2. 使用LogicWorks等工具软件进行模拟分析，验证电路的正确性。

3.根据分析结果，可进行电路优化设计，提高电路的性能和可靠性。

实验结论：通过本次实验，我们深入了解了组合逻辑电路的基本原理和设计方法。

通过逻辑分析和设计，我们能够得到最简化的逻辑表达式和电路设计图，并能使用工具软件进行模拟分析验证。

实验结果表明，组合逻辑电路能够实现所需的逻辑功能，并能根据实际需求进行优化设计。

组合逻辑电路的分析与设计是数字电路领域的重要工作，对于实际应用中的系统设计和实现具有重要意义。

第1篇一、实验背景组合逻辑电路是数字电路的基础，它由各种基本的逻辑门电路组成，如与门、或门、非门等。

本实验旨在通过组装和测试组合逻辑电路，加深对组合逻辑电路原理的理解，并掌握基本的实验技能。

二、实验目的1. 理解组合逻辑电路的基本原理和组成。

2. 掌握基本的逻辑门电路的连接方法。

3. 学会使用万用表等实验工具进行电路测试。

4. 提高动手能力和实验设计能力。

三、实验内容1. 组合逻辑电路的组装实验中，我们组装了以下几种组合逻辑电路：（1）半加器：由一个与门和一个或门组成，实现两个一位二进制数的加法运算。

（2）全加器：由两个与门、一个或门和一个异或门组成，实现两个一位二进制数及来自低位进位信号的加法运算。

（3）编码器：将一组输入信号转换为二进制代码输出。

（4）译码器：将二进制代码转换为相应的输出信号。

2. 组合逻辑电路的测试使用万用表对组装好的电路进行测试，验证电路的逻辑功能是否正确。

3. 电路故障排除通过观察电路的输入输出波形，找出电路故障的原因，并进行相应的修复。

四、实验过程1. 组装电路按照实验指导书的要求，将各种逻辑门电路按照电路图连接起来。

注意连接时要注意信号的流向和电平的高低。

2. 测试电路使用万用表测试电路的输入输出波形，验证电路的逻辑功能是否正确。

3. 故障排除通过观察电路的输入输出波形，找出电路故障的原因。

例如，如果输入信号为高电平，但输出信号为低电平，可能是与非门输入端短路或者输出端开路。

五、实验结果与分析1. 半加器通过测试，发现半加器的输出波形符合预期，即当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

2. 全加器通过测试，发现全加器的输出波形符合预期，即当输入为高电平时，输出为低电平；当输入为低电平时，输出为高电平。

3. 编码器通过测试，发现编码器的输出波形符合预期，即当输入信号为高电平时，对应的输出端为低电平；当输入信号为低电平时，对应的输出端为高电平。

4. 译码器通过测试，发现译码器的输出波形符合预期，即当输入信号为高电平时，对应的输出端为低电平；当输入信号为低电平时，对应的输出端为高电平。
