GDYD-55A智能工频耐压试验装置一、概述GDYD-55A智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1、320×240液晶显示器、高速热敏打印机。
2、高压电压、低压电压、低压电流3路测量方式，高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4、实时显示高压电压、低压电压、低压电流，时间及耐压结果，显示直观明了。
5、完善的过压、过流保护，任意设定输出电压、低压电流上限和计时时间。
6、具有回零检测功能，回零确定后才可进行试验，安全可靠。
7、具有绝缘阻抗测试功能，能间接反映被试品的绝缘强度。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9、超过设定低压电流时自动切断电压输出，降压回零，并发生声光报警。
10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11、自动错误诊断，易于发现和解决问题。
12、可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
三、技术指标1、输入电压：AC 220 V±10% 50Hz±12、低压输出：AC 0~250 V3、低压电流：25 A4、输出容量： 5 kVA5、高压电压：50 kV6、计时范围：0-999S7、环境温度：－20℃至50℃8、电压精度≤1.5% ±1个字(F.S)9、电流精度≤1.5% ±1个字(F.S)附：控制箱参数：（常规参数见下表）说明：1.如有特殊参数要求，可按用户的技术参数进行设计制作。
2.输出容量为5kVA以下（含5kVA）时控制部分为箱式，其它都为台式。
1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。
本配电箱壳体分为户外和户内。
2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。
●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。
3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。
它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。
可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。
4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。
5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。
6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。
IDI5001匝间冲击耐压测试仪用户手册青岛仪迪电子有限公司QINGDAO IDI ELECTRONICS CO.,LTD.目录第一章简介1.1 符号和标志 (1)1.2 技术用语 (1)1.3 产品概述 (3)1.4 工作原理 (3)第二章安装与储运2.1 选择测试仪安装位置 (4)2.2 拆封和检查 (4)2.3 检查输入电源和保险丝 (4)2.4 测试仪接地 (5)2.5 操作、存储、运输环境 (5)第三章技术指标3.1 技术参数 (6)3.2 冲击试验电压峰值参考 (6)第四章结构介绍4.1 前面板简介 (7)4.2 后面板简介 (7)第五章操作说明5.1 测试前准备 (10)5.2 开机 (10)5.3 文件管理 (11)5.4 采集波形 (13)5.5 结果统计 (14)5.6 系统设置 (14)5.7 用户切换 (16)5.8帮助信息 (16)5.9高级设置 (17)第六章维护指南6.1 维护和保养 (20)6.2 简单故障处理 (20)附录 (21)请在使用本仪器前仔细阅读用户手册符合标准符合GB4706.1（IEC/EN60335-1、UL60335）、GB7000（IEC60598）、GB4943（IEC60950）、GB9706.1等国内外安规测试标准；符合JJG 795-2004、JJG1005-2005、JJG 984-2004、JJG 843-2007安规计量检定规程要求；生产许可证生产许可证号:鲁制02000083号校验及校正声明青岛仪迪电子有限公司特别声明，本手册所列的仪器设备完全符合本公司一般型号上所标称的规范和特征。
本仪器在出厂前已经通过本公司厂内校验。
校验程序和步骤是符合电子校验中心的规范和标准。
产品品质保证青岛仪迪电子有限公司保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如果发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。
但如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本公司恕不提供免费保修服务。

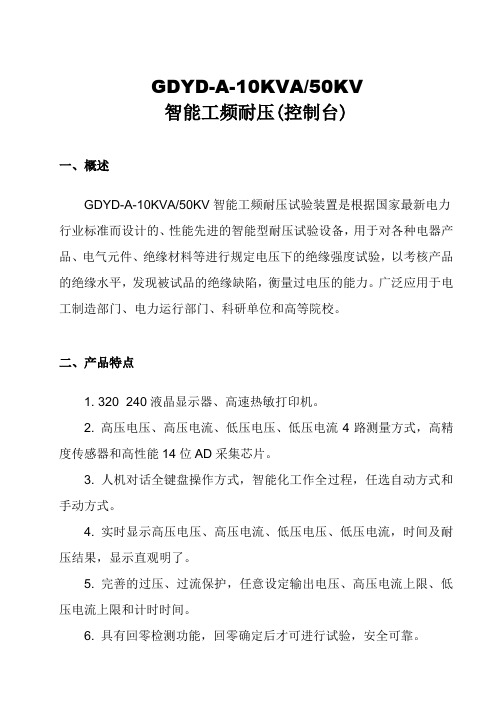

GDYD-A-10KVA/50KV智能工频耐压(控制台)一、概述GDYD-A-10KVA/50KV智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1. 320×240液晶显示器、高速热敏打印机。
2. 高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3. 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4. 实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5. 完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6. 具有回零检测功能，回零确定后才可进行试验，安全可靠。
7. 具有绝缘阻抗测试功能，能间接反映被试品的绝缘强度。
8. 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9. 超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10. 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11. 自动错误诊断，易于发现和解决问题。
12. 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
三、技术指标1. 输入电压：AC 220 V±10% 50Hz±12. 低压输出：AC 0~250 V3. 低压电流：50 A4. 输出容量：10 kVA5. 高压电压：50 kV6. 高压电流：200 mA7. 计时范围：0-999S8. 环境温度：－20℃至50℃9. 电压精度≤1.5% ±1个字(F.S)10. 电流精度≤1.5% ±1个字(F.S)附：控制箱（台）参数：（常规参数见下表）说明：1.如有特殊参数要求，可按用户的技术参数进行设计制作。
ZQD超轻型工频耐压试验装置使用手册武汉智能星电气有限公司目录ZQD系列超轻型工频耐压试验装置 (2)一、概述 (2)二、结构 (2)三、工作原理 (2)四、绕组电路图 (3)五、型号说明 (3)六、技术要求 (3)七、试验设备的选择 (4)八、使用方法及注意事项 (6)九、设备的维修和保养 (7)十、接线示意图附后 (8)YDQ5/50试验变压器控制箱使用说明书 (9)一．产品用途 (9)二．产品特点 (9)三．技术指标 (9)四．调压控制箱结构示意图 (10)五．使用方法 (10)六．报警提示 (12)七．注意事项 (12)八、售后服务 (12)ZQD系列超轻型工频耐压试验装置一、概述YDQ系列高压试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。
其特点是体积小、重量轻、安装使用方便。
二、结构YDQ系列高压试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。
高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。
三、工作原理将电源接入控制系统，经调压器至轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。
四、绕组电路图1、无测量绕组2、有测量绕组五、型号说明六、技术要求1、正常使用条件：（1）海拔高度：变压器安装地点的海拔高度不超过1000m。
当海拔超过1000m 时，变压器的外绝缘分级按2500m（大于1000m到2500m）及4000m（大于2500m到4000m）两级。
（2）环境温度：最高气温＋40℃，最高日平均气温＋30℃，最高年平均气温＋20℃，最低气温－5℃（户内式），－25℃（户外式）。
HYG-10kVA/100kV工频耐压试验装置控制台一、概述HYG-10kVA控制台是轻型高压试验变压器的配套设备，外壳由冷轧钢板焊接而成，采用铝合金喷砂面板，装有优质脚轮。
具有性能优越，外形美观，结构牢固，移动方便等优点。
二、产品系列型号容量（KVA）电源（V）电源相数配套变压器容量（KVA）重量（KG）HYG-1010220380121065HYG-2020220380122095HYG-30302203801230160HYG-40402203801240170HYG-5050380250230超过50KVA时，采用感应调压器，调压器外置。
三、面板示意图四、操作方法1.按照试验要求，分别将控制台、试验变压器及被试品连接好，并接好电源。
2.检查无误后，合上电源开关，緑灯（-HG）亮，调压器手柄置于零位时，黄灯（-HY）亮，此时表示可以送电操作。
3.按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（-SA）的位置，并设定好过电流继电器（-KA）、时间继电器（-KT）的动作值。
设定公式为：过电流继电器的动作值=电流继电器刻度盘值×K×电流互感器额定值÷5。
其中，K 为电流倍率/切除开关的状态值，分别为1、2、＋∞。
开关处于×1、×2位置的K 值分别为1、2，OFF位置为＋∞。
（此处过电流保护切除，故一般不置于此处，否则损坏试验设备及被试品），电流互感器安装在控制台内的元件板上，其额定值铭牌上已标明。
4.以上所有工作完成后，按下送电按钮，一次主回路接触器（-KM1）吸合，调压器受电，此时零位灯（-HY）灭，送电指示灯（-HR）亮。
蜂鸣器报警，提示高压试验开始，注意安全。
5.顺时针旋转调压器手柄，报警声停，调压器升压，同时应密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，停止升压，及时按下计时按钮（-ST2）并留意被试品的情况。
2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单2007年度取得江苏省质量技术监督局颁发的《制造计量器具许可证》企业、产品名单。
HYG-5KVA 耐压测试仪技术参数一、仪器简介:耐压测试仪又叫电气绝缘强度试验仪或叫介质强度测试仪,也有称介质击穿装置、绝缘强度测试仪、高压实验仪、高压击穿装置、耐压试验仪等。
耐压测试仪主要用于聚乙烯绝缘的电力电缆的耐压测试, 也可用于大型电力变压器的绝缘耐压测试。
耐压测试仪采用超低频高压测试电力电缆的耐压是一种新的方法。
HYG-5KV 耐压测试仪根据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是:把一个高于正常工作的电压加在被测设备的绝缘体上, 持续一段规定的时间, 加在上面的电压就只会产生很小的漏电流, 则绝缘性较好。
程控电源模块、信号采集调理模块和计算机控制系统三个模块组成测试系统。
选择耐压仪的 2个指标:最大输出电压值及最大报警电流值的数值。
二、仪器用途:使用各种电机、开关柜、电缆、电力变压器、开关、高低柜及绝缘材料等绝缘耐压试验及 CCC 认证必备设备、大小型电力仪表,交直流工频耐压试验。
三、耐压测试仪基本原理:HYG-5KV耐压测试仪的基本原理:把一个高于正常工作的电压加在被测设备的绝缘体上, 并持续一段规定的时间, 如果其间的绝缘性足够好, 加在上面的电压就只会产生很小的漏电流。
如果一个被测设备绝缘体在规定的时间内, 其漏电电流保持在规定的范围内, 就可以确定这个被测设备可以在正常的运行条件下安全运行。
测试系统有三大模块:程控电源模块、信号采集调理模块和计算机控制系统。
四、主要技术参数:变压器容量:5KVA ~100KVA输出电压范围:AC 0~50kV 、 AC 0~100kV ±3%, 任意调节电流:AC 0~60mA ±5%, 任意设定定时:1~999s , ±3%, 手控∞五、主要功能:手动、电动、自动,击穿保护等功能。
本文出自武汉华能阳光电气有限公司 /pd-23-301-101.html转载请注明出处。
常州市优策电子有限公司UC9000系列AC/DC/IR多功能耐压测试仪用户使用手册（V1.0）公司：常州市优策电子科技有限公司地址：江苏省常州市钟楼区迎宾路58-18号（213002）网址：版本历史：本说明书将不断完善以利于使用。
由于说明书可能存在的错误或遗漏，仪器功能的改进和完善，技术的更新及软件的升级，说明书将做相应的调整和修改。
第1章准备使用 (1)1.1开箱检查 (1)1.2使用注意事项 (1)1.3移动时的注意要点 (2)1.4检查电源和保险丝 (2)1.4.1切换电源电压 (2)1.4.2检查并替换保险丝 (3)1.5连接交流电源线 (3)1.6接地 (4)1.7操作检查 (4)1.8仪器的其它特性 (5)第2章操作规范和措施 (6)2.1禁止的操作行为 (6)2.2紧急情况的处理 (6)2.3测试中的预防措施 (7)2.4高压测试警告 (7)2.5有故障仪器的危险状态 (8)2.6保证长时间无故障使用的条件 (8)2.7日常检查 (9)第3章仪器面板概述 (10)3.1前面板说明 (10)3.2后面板说明 (11)3.3仪器性能概述 (14)第4章基本操作 (18)4.1仪器界面结构概述 (18)4.2显示页面和参数说明 (18)4.2.1测量显示页面 (19)4.2.2列表显示页面 (19)4.3测量设置页面 (20)4.3.1测量配置页面 (20)4.4测试项目页面和参数说明 (21)4.4.1AC交流耐压参数设置 (22)4.4.2DC直流耐压参数设置 (22)4.4.3IR绝缘电阻参数设置 (23)4.4.4OS开短路检测参数设置 (24)4.4.5CK双端接触检测参数设置(9008S) (24)I4.5测试功能原理与使用说明 (26)4.5.1启动测试 (26)4.5.2接地连接测试 (27)4.5.3测试电压上升 (27)4.5.4DC充电电流检测 (27)4.5.5高压测试 (27)4.5.6测试电压下降 (28)4.5.7防电墙功能 (28)4.5.8电流超限与电弧侦测（ARC）功能 (28)4.5.9不合格判断 (29)4.5.10测试结果处理 (29)4.5.11STOP (30)第5章系统设置 (31)5.1系统设置(SYSTEM SETUP) (31)显示风格(SKIN) (31)语言(LANGUAGE) (31)按键音(KEY SOUND) (31)密码(PASSWORD) (31)日期和时间 (32)5.2接口设置(INTERFACE SETUP) (32)接口模式 (32)RS232C设置 (32)5.3系统信息(INTERFACE SETUP) (32)5.4固件升级(FIRMWARE UPDATE) (33)第6章存储与调用 (34)6.1存储系统概述 (34)6.2文件列表(FILE LIST) (34)第7章附录接口 (36)II第1章准备使用本章讲述当您收到仪器后必须进行的一些检查，在安装使用仪器之前必须了解和具备的条件。
GDYD-55A智能工频耐压试验装置一、概述GDYD-55A智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1、320×240液晶显示器、高速热敏打印机。
2、高压电压、低压电压、低压电流3路测量方式，高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4、实时显示高压电压、低压电压、低压电流，时间及耐压结果，显示直观明了。
5、完善的过压、过流保护，任意设定输出电压、低压电流上限和计时时间。
6、具有回零检测功能，回零确定后才可进行试验，安全可靠。
7、具有绝缘阻抗测试功能，能间接反映被试品的绝缘强度。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9、超过设定低压电流时自动切断电压输出，降压回零，并发生声光报警。
10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11、自动错误诊断，易于发现和解决问题。
12、可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。
三、技术指标1、输入电压：AC 220 V±10% 50Hz±12、低压输出：AC 0~250 V3、低压电流：25 A4、输出容量： 5 kVA5、高压电压：50 kV6、计时范围：0-999S7、环境温度：－20℃至50℃8、电压精度≤1.5% ±1个字(F.S)9、电流精度≤1.5% ±1个字(F.S)附：控制箱参数：（常规参数见下表）说明：1.如有特殊参数要求，可按用户的技术参数进行设计制作。
2.输出容量为5kVA以下（含5kVA）时控制部分为箱式，其它都为台式。
四、控制箱面板功能说明图1 控制箱面板结构图校验口：这个接口是为分压器外接设置用的，输入电压型号是100V，是用户选配接口，本装置没有配置这个接口。
打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。
RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。
LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可以通过LCD对比度调节背光到适合亮度。
液晶：320X240像素点阵白色背光液晶，在强光和阴暗环境下都十分清楚。
指示灯：由启动灯、零位灯、报警灯三个灯组成，启动灯和报警灯是高亮七彩灯。
急停按钮：在紧急情况下按此开关，即可以切断变压器电源，也可以切断工作电源。
（箱式安装在面板上，台式安装在柜体上）键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终端。
电源开关：工作电源，带通电指示灯。
电源输入：接市电220V。
测量端口：用来测量试验电压、电流。
低压输出端：调压器的电压输出供给变压器的低压输入端。
五、控制箱与变压器试验接线图图2 接线示意图1、控制箱的电源接线：控制箱电源线：为一标准三芯电源线控制台电源线：为一套二根电源线或一套四根电源线，连接交流电源。
2、控制箱的信号接线：一套2芯线，从控制部分的输出端连接到变压器的输入端。
另一套三根线里面包含绿线、黑线、红线，控制部分和变压器之间的端子一一对应,分别为电压-电压（绿线）、地-地（黑线）、电流-电流(红线)。
3、变压器的地线变压器的地必须接地，用一根带夹子的细黑色一端接到变压器的地端子，另一端接可靠的大地。
4、变压器的高压线变压器的高压线一端连在变压器的高压端，另一端接在被试品上，要求高压线架空，不能拖地。
六、软件界面操作使用说明1、开机使用（打开电源前必须要正确将控制箱、变压器、及被试品的接线连接好，然后才能进行开机试验。
）开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“自动耐压试验”或“手动耐压试验”，在“自动试验”或“手动试验”里面选择“交流试验方式”或“直流试验方式”。
如图5图4 键盘界面说明：图5（1）当配置的是交直流两用控制部分时，使用直流输出时软件操作请进入直流试验方式，交流输出时软件操作请进入交流试验方式，如果选择错误会导致仪器显示电压会和输出实际电压不一致。
（2）当配置的是交直流两用变压器时，使用直流时请将变压器的短路杆取出，当使用交流时请将短路杆插入拧紧。
（3）如果配置的是交流控制部分时，软件界面里就没有交直流试验方式（如图5）的选择项。
选中试验方式后，按确定可以进入主界面，如图6:图6 主界面动态显示区：一直处于采集信号，并显示高压电压、低压电压、低压电流。
结果显示区：如果试验没有被击穿时，显示平均高压电压，平均低压电压，平均低压电流，绝缘电阻；否之，显示峰值电压，峰值电流，低压电压，低压电流。
设置数据区：设置试验中需要的参数数据输出电压为在自动方式下的升压目标耐压值耐压时间为耐压过程的时间长度信息显示区：显示试验过程中的试验状态和提示信息。
试验操作区：选择设置、试验、回零命令。
2、设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。
光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。
如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。
3、手动试验零位检查—当选中“试验”后，按确定就进入提示试验状态。
如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。
试验过程—回零确认后，可以进行试验。
选中“试验”后按确定，接触器合闸，这时输出电压几乎为0,如图8:图8 手动提示界面按上↑，高压电压将不断升压，松开就停止升压，如果到上限就提示满量程；按下↓，高压电压将不断降压，松开就停止降压，如果到下限就提示已回零；按计时←，计时开始工作，到耐压时间计时结束完成试验；按取消→，取消试验过程；在升压过程中，如果低压电流峰值超过“过流保护”值将认为被试品被击穿，接触器立刻分闸并显示试验结果，包括峰值电压、峰值电流、低压电流等，调压器开始回零，回零完成试验结束。
如果在耐压过程中，低压电流峰值没有超设置上限值，认为被试品未击穿，结果显示区就显示耐压电压、低压电流、绝缘电阻等，调压器开始回零，回零完成后接触器分闸试验结束。
4、自动试验自动试验和手动试验的试验过程类似，首先也进行回零检查，确认后进入如下界面,如图9:图9 自动提示界面按上方法切换到“开始”确定后进行试验，与手动试验不同之处就是升压过程将自动升压到“输出电压”值，然后进行计时。
升压过程为逼近方式，首先升到到接近目标值，然后再进行微调，保证高压电压值几乎为输出电压值。
5、功能选择按键盘上的“设置”就进入功能界面,如图10:图10 功能界面进入功能界面后，可以选择“时钟设置”、“注意事项”等界面。
时钟设置：设置时钟的时间，为打印报表提供时间依据。
注意事项：为用户提供一些操作规范和安全注意事项。
6、打印按键盘“打印”按键可以打印试验果，在此不赘述。
七、产品维护1、开箱验收时，应检查主控回路接线是否松动，调压器电刷是否接触良好。
2、长期不用时，使用前应用500V兆欧表测量绝缘电阻，其阻值不低于0.5MΩ。
3、电源电压应符合控制箱说明书上的输入电压值要求。
4、本控制箱设有过电流保护，出厂已调整为额定电流的50%。
用于小负载时，应根据被试品的额定容量电流重新设定；5、使用完毕后，应关好控制箱门盖，以保持内部清洁。
八、注意事项1、按照您所进行的试验接好工作线路。
试验变压器的外壳以及操作系统的外壳必须可靠接地。
试验变压器的测量绕组的F端和外壳必须可靠接地。
2、做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端（高压端）均接本级试验变压器具外壳。
第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，控制箱的调压器必须调到零位后方可接通电源，合闸，开始升压。
4、从零开始匀速旋转调压器手轮升压。
升压方式有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。
电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75％后，再以每秒2％额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。
升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5、试验完毕后，应在等调压器返回至零位，然后切断电源。
6、本产品不得超过额定参数使用。
7、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国家有关标准和操作规程。
可参照GB311.1 – 97《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
8、控制箱应与试验变压器配套使用，控制箱的使用方法，请详细参阅控制器的使用说明书。
九、售后服务本产品保修一年，实行“三包” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。
由于用户操作不当或不慎造成损坏，提供优惠服务。
我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时传真或寄给本公司。
公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。
如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。
