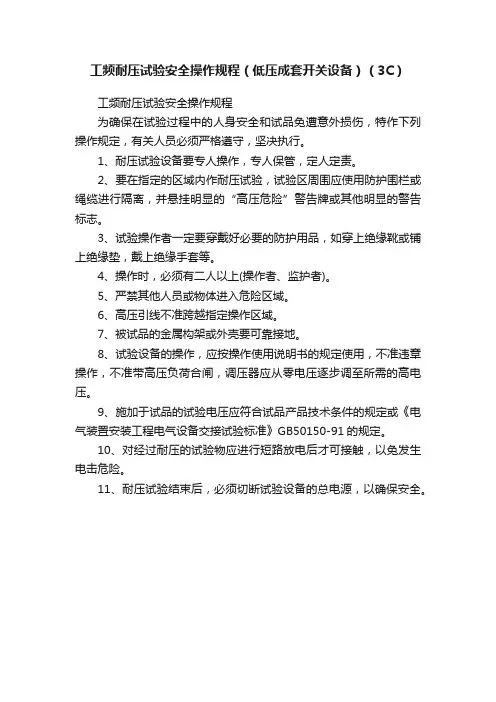

工频耐压试验安全操作规程(低压成套开关设备)(3C)

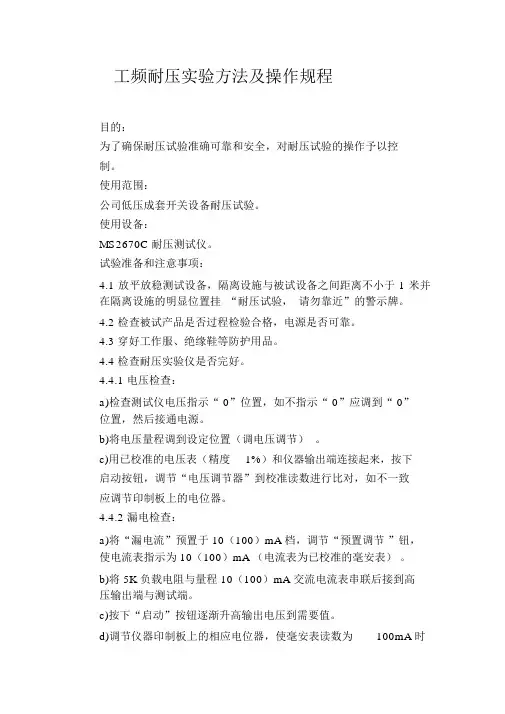

工频耐压实验方法及操作规程目的：为了确保耐压试验准确可靠和安全，对耐压试验的操作予以控制。

使用范围：公司低压成套开关设备耐压试验。

使用设备：MS2670C 耐压测试仪。

试验准备和注意事项：4.1 放平放稳测试设备，隔离设施与被试设备之间距离不小于 1 米并在隔离设施的明显位置挂“耐压试验，请勿靠近”的警示牌。

4.2 检查被试产品是否过程检验合格，电源是否可靠。

4.3 穿好工作服、绝缘鞋等防护用品。

4.4 检查耐压实验仪是否完好。

4.4.1 电压检查：a)检查测试仪电压指示“ 0”位置，如不指示“ 0”应调到“ 0”位置，然后接通电源。

b)将电压量程调到设定位置（调电压调节）。

c)用已校准的电压表（精度1%）和仪器输出端连接起来，按下启动按钮，调节“电压调节器”到校准读数进行比对，如不一致应调节印制板上的电位器。

4.4.2 漏电检查：a)将“漏电流”预置于 10（100）mA 档，调节“预置调节”钮，使电流表指示为 10（100）mA （电流表为已校准的毫安表）。

b)将 5K 负载电阻与量程 10（100）mA 交流电流表串联后接到高压输出端与测试端。

c)按下“启动”按钮逐渐升高输出电压到需要值。

d)调节仪器印制板上的相应电位器，使毫安表读数为100mA 时发出报警信号。

e)其他档漏电调节0.5-100mA 中每一档负载电阻值为：电流设置值负载电阻0.52M11M2500K5200K10100K2050K1005K4.4.3 定时检查：按下所需设定的时间按键，重复测试程序，用电秒表（或其他可控时间表）对比，检查时间是否准确。

4.4.4 两人操作应指定一人为主试人，其他人应远离试验仪做好警戒。

5.操作方法：5.1 接通电源，在确定“电压调节”旋钮已置于“0”位后，再打开电源开关，电源指示灯亮。

5.2 将测试仪器电压调节器置于“0”位后，再打开电源开关，电源指示等亮。

5.3 根据产品出厂试验要求，用合适的专用导线，分别对施加试验电压的部位接线，同电位的导电部件可以连接起来。

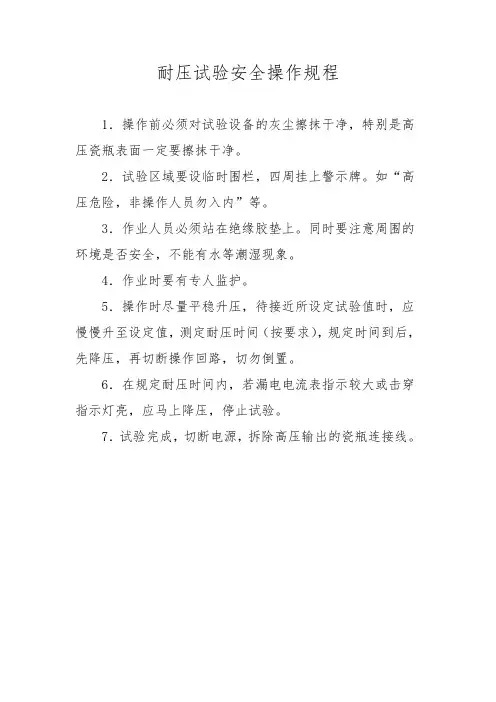

耐压试验安全操作规程
1．操作前必须对试验设备的灰尘擦抹干净，特别是高压瓷瓶表面一定要擦抹干净。

2．试验区域要设临时围栏，四周挂上警示牌。

如“高压危险，非操作人员勿入内”等。

3．作业人员必须站在绝缘胶垫上。

同时要注意周围的环境是否安全，不能有水等潮湿现象。

4．作业时要有专人监护。

5．操作时尽量平稳升压，待接近所设定试验值时，应慢慢升至设定值，测定耐压时间（按要求），规定时间到后，先降压，再切断操作回路，切勿倒置。

6．在规定耐压时间内，若漏电电流表指示较大或击穿指示灯亮，应马上降压，停止试验。

7．试验完成，切断电源，拆除高压输出的瓷瓶连接线。

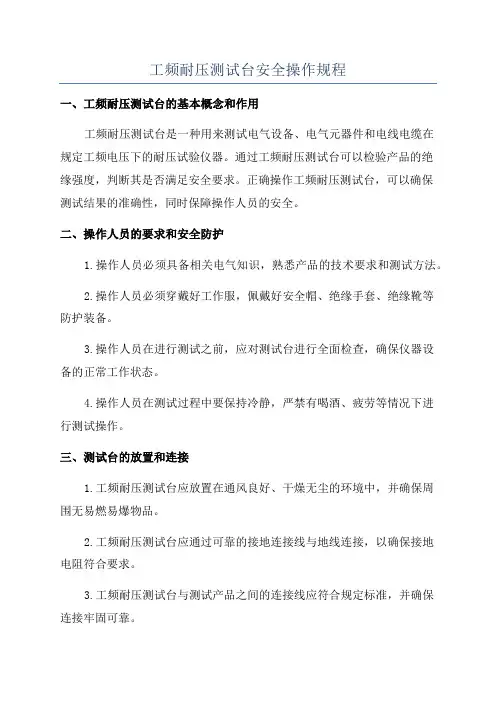

工频耐压测试台安全操作规程一、工频耐压测试台的基本概念和作用工频耐压测试台是一种用来测试电气设备、电气元器件和电线电缆在规定工频电压下的耐压试验仪器。

通过工频耐压测试台可以检验产品的绝缘强度，判断其是否满足安全要求。

正确操作工频耐压测试台，可以确保测试结果的准确性，同时保障操作人员的安全。

二、操作人员的要求和安全防护1.操作人员必须具备相关电气知识，熟悉产品的技术要求和测试方法。

2.操作人员必须穿戴好工作服，佩戴好安全帽、绝缘手套、绝缘靴等防护装备。

3.操作人员在进行测试之前，应对测试台进行全面检查，确保仪器设备的正常工作状态。

4.操作人员在测试过程中要保持冷静，严禁有喝酒、疲劳等情况下进行测试操作。

三、测试台的放置和连接1.工频耐压测试台应放置在通风良好、干燥无尘的环境中，并确保周围无易燃易爆物品。

2.工频耐压测试台应通过可靠的接地连接线与地线连接，以确保接地电阻符合要求。

3.工频耐压测试台与测试产品之间的连接线应符合规定标准，并确保连接牢固可靠。

四、仪器设备的操作1.操作人员在测试台上接通电源之前，必须检查电源电压和频率是否符合要求。

2.操作人员在测试过程中应严格按照产品技术要求和测试方法操作，确保测试结果准确。

3.操作人员在拔插测试器具时，应确保测试电压已降为零，并戴好绝缘手套进行操作。

4.操作人员在调节测试电压时，应缓慢调节，以防止电压突变造成危险。

五、事故处理和紧急救援1.如发生电器设备故障或发生其他意外情况，操作人员应立即切断电源，并按照设备故障处理规程进行检修或更换设备。

2.如发生人身伤害事故，操作人员应立即切断电源，并进行急救处理，并及时报告相关人员。

六、设备维护和定期检查1.工频耐压测试台的日常维护应按照厂家提供的维护手册进行。

2.工频耐压测试台应定期检查，检查内容包括接地电阻、接线连接、仪器仪表的准确性等。

3.总结分析之前测试过程中出现的问题，并提出改进建议，以确保设备的稳定可靠性。

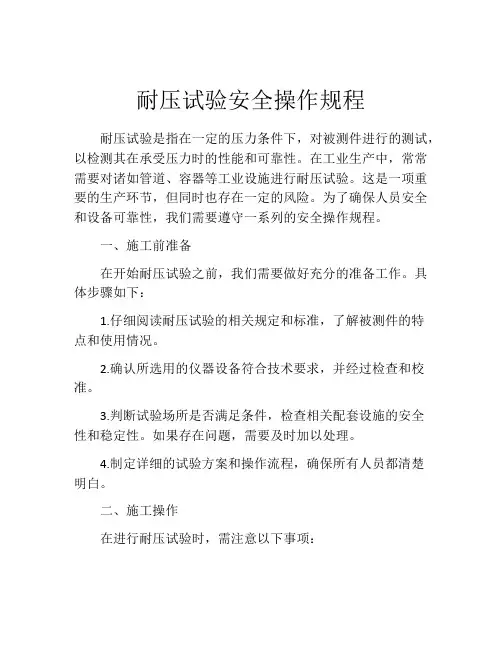

耐压试验安全操作规程耐压试验是指在一定的压力条件下，对被测件进行的测试，以检测其在承受压力时的性能和可靠性。

在工业生产中，常常需要对诸如管道、容器等工业设施进行耐压试验。

这是一项重要的生产环节，但同时也存在一定的风险。

为了确保人员安全和设备可靠性，我们需要遵守一系列的安全操作规程。

一、施工前准备在开始耐压试验之前，我们需要做好充分的准备工作。

具体步骤如下：1.仔细阅读耐压试验的相关规定和标准，了解被测件的特点和使用情况。

2.确认所选用的仪器设备符合技术要求，并经过检查和校准。

3.判断试验场所是否满足条件，检查相关配套设施的安全性和稳定性。

如果存在问题，需要及时加以处理。

4.制定详细的试验方案和操作流程，确保所有人员都清楚明白。

二、施工操作在进行耐压试验时，需注意以下事项：1.确保所有人员穿着合适的安全防护装备，包括安全鞋、安全帽、安全带等。

2.按照试验方案要求，进行试验前的各项调试和校准工作。

可在低压试验后，调整设备参数，再进行高压试验。

3.在试验过程中，保持密切联系。

监测耐压试验设备的使用情况，及时发现问题并予以解决。

同时，必须定期检查关键部件和系统。

4.在耐压试验时，不要留下任何易燃物品或液体，以免引起火灾。

三、试验后操作在试验结束后，需注意以下事项：1.对耐压试验设备进行全面清洗和维护，确保其无损坏和缺陷，避免下一次使用时出现意外情况。

2.收集和处理试验产生的废水、废气、废物等。

废水应通过处理后直接排入污水管道；废气应进入净化系统处理；废物应妥善处理。

3.将试验结果和相关数据记录保存好，便于日后分析和处理。

通过以上的安全操作规程，我们可以保证在进行耐压试验时，能够尽可能地降低人员伤害和设备损坏风险，确保试验的准确性和可靠性。

同时也要注意，在进行耐压试验的整个过程中，要注重质量控制和安全控制，做到科学规范施工，确保生产安全。

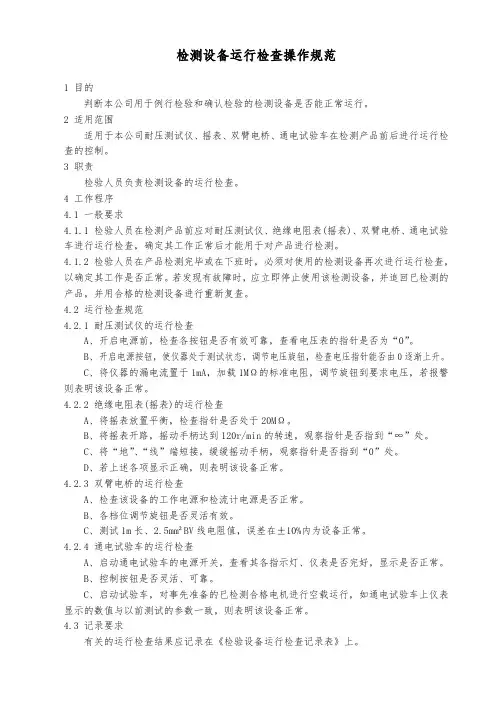

检测设备运行检查操作规范1 目的判断本公司用于例行检验和确认检验的检测设备是否能正常运行。

2 适用范围适用于本公司耐压测试仪、摇表、双臂电桥、通电试验车在检测产品前后进行运行检查的控制。

3 职责检验人员负责检测设备的运行检查。

4 工作程序4.1 一般要求4.1.1 检验人员在检测产品前应对耐压测试仪、绝缘电阻表(摇表)、双臂电桥、通电试验车进行运行检查，确定其工作正常后才能用于对产品进行检测。

4.1.2 检验人员在产品检测完毕或在下班时，必须对使用的检测设备再次进行运行检查，以确定其工作是否正常。

若发现有故障时，应立即停止使用该检测设备，并追回已检测的产品，并用合格的检测设备进行重新复查。

4.2 运行检查规范4.2.1 耐压测试仪的运行检查A、开启电源前，检查各按钮是否有效可靠，查看电压表的指针是否为“0”。

B、开启电源按钮，使仪器处于测试状态，调节电压旋钮，检查电压指针能否由0逐渐上升。

C、将仪器的漏电流置于1mA，加载1MΩ的标准电阻，调节旋钮到要求电压，若报警则表明该设备正常。

4.2.2 绝缘电阻表(摇表)的运行检查A、将摇表放置平衡，检查指针是否处于20MΩ。

B、将摇表开路，摇动手柄达到120r/min的转速，观察指针是否指到“∞”处。

C、将“地”、“线”端短接，缓缓摇动手柄，观察指针是否指到“0”处。

D、若上述各项显示正确，则表明该设备正常。

4.2.3 双臂电桥的运行检查A、检查该设备的工作电源和检流计电源是否正常。

B、各档位调节旋钮是否灵活有效。

C、测试1m长、2.5mm²BV线电阻值，误差在±10%内为设备正常。

4.2.4 通电试验车的运行检查A、启动通电试验车的电源开关，查看其各指示灯、仪表是否完好，显示是否正常。

B、控制按钮是否灵活、可靠。

C、启动试验车，对事先准备的已检测合格电机进行空载运行，如通电试验车上仪表显示的数值与以前测试的参数一致，则表明该设备正常。

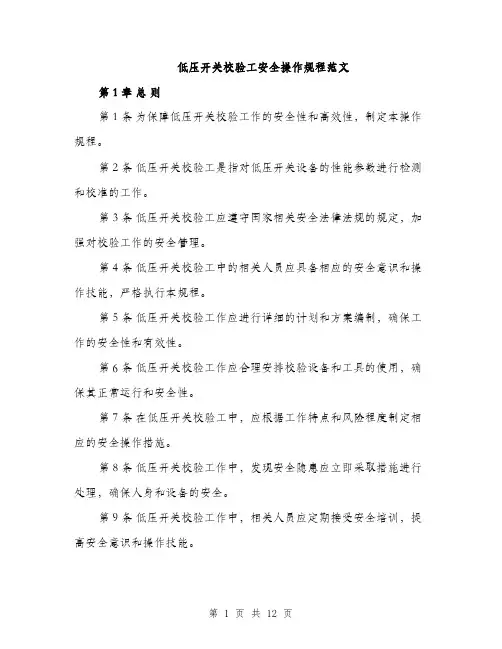

低压开关校验工安全操作规程范文第1章总则第1条为保障低压开关校验工作的安全性和高效性，制定本操作规程。

第2条低压开关校验工是指对低压开关设备的性能参数进行检测和校准的工作。

第3条低压开关校验工应遵守国家相关安全法律法规的规定，加强对校验工作的安全管理。

第4条低压开关校验工中的相关人员应具备相应的安全意识和操作技能，严格执行本规程。

第5条低压开关校验工作应进行详细的计划和方案编制，确保工作的安全性和有效性。

第6条低压开关校验工作应合理安排校验设备和工具的使用，确保其正常运行和安全性。

第7条在低压开关校验工中，应根据工作特点和风险程度制定相应的安全操作措施。

第8条低压开关校验工作中，发现安全隐患应立即采取措施进行处理，确保人身和设备的安全。

第9条低压开关校验工作中，相关人员应定期接受安全培训，提高安全意识和操作技能。

第10条本操作规程的具体实施细则由各单位制定，并报相关主管部门备案。

第2章工作流程第11条低压开关校验工的工作流程包括：计划制定、设备准备、校验实施、记录归档等步骤。

第12条计划制定是指根据校验需求和任务量制定具体的校验计划和工作安排。

第13条设备准备是指对校验设备和校验工具的检查和准备，确保其使用的完好性和安全性。

第14条校验实施是指按照校验要求对低压开关设备进行检测和校准的实际操作过程。

第15条记录归档是指对校验工作的相关记录，包括校验结果、存在问题和处理措施等进行整理和保存。

第3章安全操作规程第16条在进行低压开关校验工作时，工作人员应穿戴符合要求的工作服和防护用具。

第17条在校验工作前，工作人员应检查校验设备和校验工具的正常工作状态和安全性。

第18条在进行低压开关校验工作时，应先切断电源，并进行相应的试验接地处理。

第19条在校验设备上进行校验时，应按照设备操作说明进行操作，严禁操作不当或擅自改动设备。

第20条在校验设备上进行电气测量时，应使用符合要求的测量仪表和绝缘测试仪进行测量。

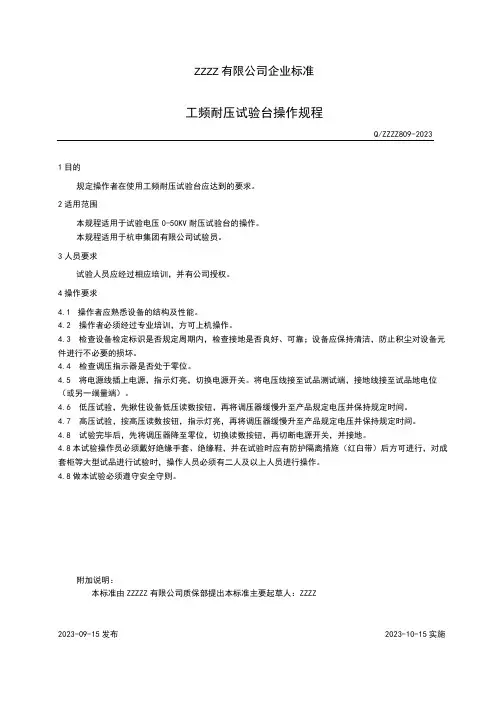

ZZZZ有限公司企业标准
工频耐压试验台操作规程
Q/ZZZZ809-2023
1目的
规定操作者在使用工频耐压试验台应达到的要求。

2适用范围
本规程适用于试验电压0-50KV耐压试验台的操作。

本规程适用于杭申集团有限公司试验员。

3人员要求
试验人员应经过相应培训，并有公司授权。

4操作要求
4.1操作者应熟悉设备的结构及性能。

4.2操作者必须经过专业培训，方可上机操作。

4.3检查设备检定标识是否规定周期内，检查接地是否良好、可靠；设备应保持清洁，防止积尘对设备元件进行不必要的损坏。

4.4检查调压指示器是否处于零位。

4.5将电源线插上电源，指示灯亮，切换电源开关。

将电压线接至试品测试端，接地线接至试品地电位（或另一端量端）。

4.6低压试验，先揪住设备低压读数按钮，再将调压器缓慢升至产品规定电压并保持规定时间。

4.7高压试验，按高压读数按钮，指示灯亮，再将调压器缓慢升至产品规定电压并保持规定时间。

4.8试验完毕后，先将调压器降至零位，切换读数按钮，再切断电源开关，并接地。

4.8本试验操作员必须戴好绝缘手套、绝缘鞋，并在试验时应有防护隔离措施（红白带）后方可进行，对成套柜等大型试品进行试验时，操作人员必须有二人及以上人员进行操作。

4.8做本试验必须遵守安全守则。

附加说明：
本标准由ZZZZZ有限公司质保部提出本标准主要起草人：ZZZZ
2023-09-15发布2023-10-15实施。

工频耐压试验操作说明书一、试验目的对断路器施加高压，判断断路器断口间及断路器断口对地是否存在绝缘不良、绝缘破损等安全隐患，确保设备安全稳定运行。

二、试验原理在控制箱输入单相交流电源，旋转升压手环，通过升压变压器进行升压，当电压达到所需耐压值时，考验高压设备绝缘性能强度时候完好，绝缘有无击穿。

三、仪器界面说明1、合闸按钮2、计时按钮3、过流继电器4、电流表5、电压表6、计时整定器7、电压控制环8、分闸按钮9、电源输入接线柱10、仪表接线柱11、电源输出12、仪器接地四、试验操作程序1、试验设备接线图～～220V2、试验步骤1）按照试验设备接线图连接好试验设备和被试体2）拉好防护带，确认断路器与周围设备及人员的安全距离。

3）耐压测试：试验人员应站在绝缘垫上操作，或穿绝缘靴、戴绝缘手套操作，设备操作流程如下:接通电源后，工作负责人发出“将要合闸”命令，指定操作人员合上闸刀开关。

开机，操作者一只手放在开关板旁边随时准备拉闸，另一手徐徐生高电压，升压速度为1kV/s，升压过程中，应随时观察电压、电流数值。

试验应在断路器每相分别进行，一相加压，另两相短连接地。

到达规定试验电压后停留1min，并读取泄漏电流值并记录。

4）试验记录测试时应作详细记录。

记录内容包括：温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。

记录测试数据时应复述，操作人确认后方可记录。

试验结果应于标准或以前试验数据对比，分析数据的正确性。

五、试验标准交流工频耐压试验耐压标准参照下表，额定电压为10KV断路器，试验电压为42KV时，相对地，相间、断口对地绝缘均无击穿。

六、注意事项1、耐压试验属于高压试验，试验前应做好安全防护:设置围栏，围栏上映悬挂“止步高压危险”标志牌。

2、用专用地线对试验设备、被试体外壳、放电棒等作良好接地3、耐压试验结束后，应对设备充分放电。

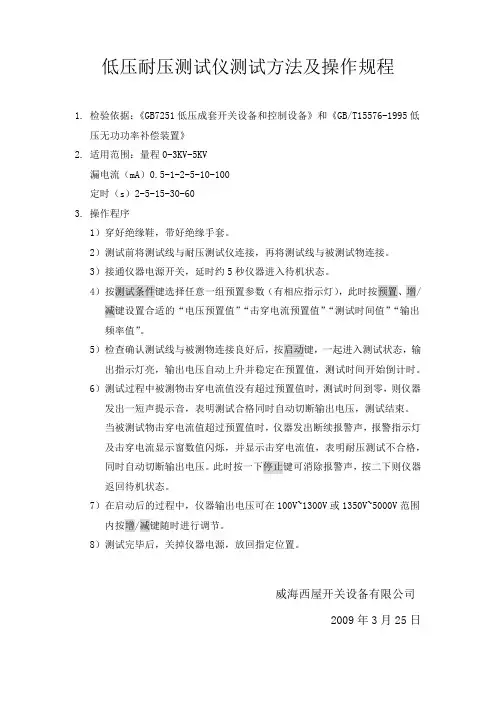

低压耐压测试仪测试方法及操作规程
1.检验依据：《GB7251低压成套开关设备和控制设备》和《GB/T15576-1995低
压无功功率补偿装置》
2.适用范围：量程0-3KV-5KV
漏电流（mA）0.5-1-2-5-10-100
定时（s）2-5-15-30-60
3.操作程序
1）穿好绝缘鞋，带好绝缘手套。

2）测试前将测试线与耐压测试仪连接，再将测试线与被测试物连接。

3）接通仪器电源开关，延时约5秒仪器进入待机状态。

4）按测试条件键选择任意一组预置参数（有相应指示灯），此时按预置、增/减键设置合适的“电压预置值”“击穿电流预置值”“测试时间值”“输出
频率值”。

5）检查确认测试线与被测物连接良好后，按启动键，一起进入测试状态，输出指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。

6）测试过程中被测物击穿电流值没有超过预置值时，测试时间到零，则仪器发出一短声提示音，表明测试合格同时自动切断输出电压，测试结束。

当被测试物击穿电流值超过预置值时，仪器发出断续报警声，报警指示灯及击穿电流显示窗数值闪烁，并显示击穿电流值，表明耐压测试不合格，同时自动切断输出电压。

此时按一下停止键可消除报警声，按二下则仪器返回待机状态。

7）在启动后的过程中，仪器输出电压可在100V~1300V或1350V~5000V范围内按增/减键随时进行调节。

8）测试完毕后，关掉仪器电源，放回指定位置。

威海西屋开关设备有限公司 2009年3月25日。

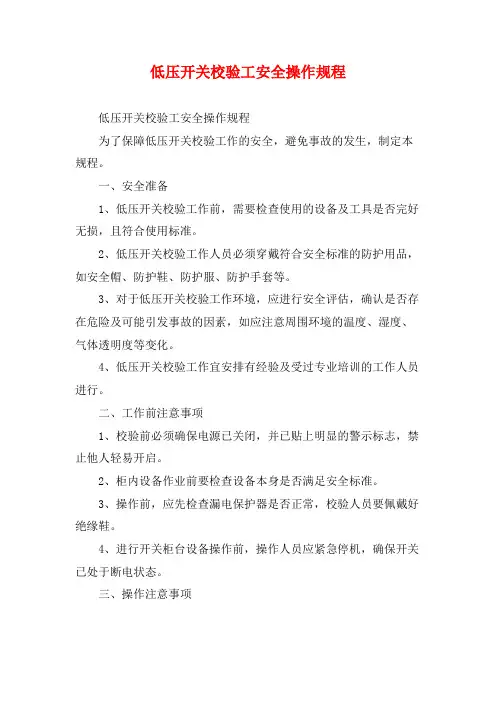

低压开关校验工安全操作规程低压开关校验工安全操作规程为了保障低压开关校验工作的安全，避免事故的发生，制定本规程。

一、安全准备1、低压开关校验工作前，需要检查使用的设备及工具是否完好无损，且符合使用标准。

2、低压开关校验工作人员必须穿戴符合安全标准的防护用品，如安全帽、防护鞋、防护服、防护手套等。

3、对于低压开关校验工作环境，应进行安全评估，确认是否存在危险及可能引发事故的因素，如应注意周围环境的温度、湿度、气体透明度等变化。

4、低压开关校验工作宜安排有经验及受过专业培训的工作人员进行。

二、工作前注意事项1、校验前必须确保电源已关闭，并已贴上明显的警示标志，禁止他人轻易开启。

2、柜内设备作业前要检查设备本身是否满足安全标准。

3、操作前，应先检查漏电保护器是否正常，校验人员要佩戴好绝缘鞋。

4、进行开关柜台设备操作前，操作人员应紧急停机，确保开关已处于断电状态。

三、操作注意事项1、在进行低压开关校验前，需对目标设备进行检查。

对于设备存在异常情况的，要求由有资质的电气工程师进行检查维护。

2、操作时，校验人员应按照实际操作需求有秩序地处理每一个接线装置，如有发现问题，则应及时停机处理。

3、操作手部严禁接近带电部位，不允许用其它物品在接触带电部位进行校验。

4、校验中发现的问题，应及时通报相关部门进行处理，对有效性低的数据不得伪造、加工。

5、校验过程中，不允许私自拆卸设备。

有消防管道通道你也不得阻塞。

要严格按照工作规程进行操作。

四、工作后安全落实1、低压开关校验完成后，需要清理机器设备及安全保护设施，使用的所有工具和设备都要妥善保管。

2、需离开现场后，关闭电源锁止装置，离开现场前，确认所有设备已经关机，禁止他人擅自尝试开机。

3、进行低压开关校验后，排查是否存在缺洞、破损等危险隐患。

如有发现问题，要及时通报上级主管部门，制定及遵守处理方案。

4、对于低压开关校验工作中出现的问题需及时记录并回顾，持续完善工作流程，改进工作中的不足。
