工频耐压试验装置使用注意事项一、工频耐压试验注意事项1、由于工频耐压试验是破坏性试验，因此，须在变压器的绝缘经过所有的非破坏性试验合格后才进行该项试验。

2、被试绕组所有的引出线均应短接后接试验电压，非试验绕组必须短接后，再可靠接地。

否则将会影响试验电压的准确性，甚至可能危及被试变压器的主绝缘。

3、新注油的变压器，必须静放一段时间并充分放气后进行试验。

静放时间：10KV为5-6h，35KV为12-16h，110KV为24h，220KV为48h。

4、全绝缘变压器的试验电压为线端绝缘水平的试验电压，分级绝缘变压器的试验电压不中性绝缘水平的试验电压。

5、工频耐压试验中，如发生放电或击穿时，应迅速降低试验电压，切除电源，以避免故障的扩大。

如需重新进行工频耐压试验时，应静放一段时间后再进行加压。

二、工频耐压试验装置变压器试验中几种放电故障的判断1、油间隙击穿放电。

在工频耐压试验升压阶段，被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音，一般是由于油间隙距离不够，导致油间隙击穿。

重复试验时，由于油间隙的绝缘强度能自动恢复，其放电电压不会明显下降。

2、固体绝缘爬电或击穿。

在试验过程中，若出现“哧哧”的放电声，电流表指示增加，这是由于固体绝缘(多数是绝缘角环)表面爬电，或绕组端部对失轭之间的爬电。

若电流表的指示突增，被试验变压器发出清脆的“啪”的声响，说明固体已被击穿。

重复试验时，由于固体绝缘击穿后绝缘不能恢复，击穿电压明显下降，甚至一开始加压，电磁开关就动作。

3、油中气泡放电。

试验过程中出现放电声，但仪表摆动不大，重复试验时，放电声就消失了，这种现像是变压器内部气泡放电引起的，放电声消灭是由于气泡击穿放电，气泡逸出所致。

通过真空注油，静放及充分放电，可减少消除和减少油中气泡。

4、悬浮金属放电。

加压过程中，变压器内部有炒豆般的响声，电流表指示很稳定，这是悬浮金属放电现象。

引起这类放电的原因主要是应该接地的金属件未接地，如夹件接地不良，铁心悬浮及变压器内部金属异物等，在交变电场作用下，这些不接地的金属件产生悬浮电位，并对地放电。

工频交流耐压试验装置使用说明1. 引言大家好，今天咱们来聊聊一个让人又爱又恨的家伙——工频交流耐压试验装置。

别看名字长得吓人，这玩意儿其实就是用来测试电气设备耐压能力的。

简单来说，就是看电气设备能不能在高电压下“顶住压力”，不然可能会“暴走”。

所以，今天我们就来详细掰扯掰扯，怎么用这个装置，怎么保证你的设备在压力下依旧能“稳如泰山”。

2. 装置简介2.1 装置外观首先，你得认识一下咱们的主角。

工频交流耐压试验装置一般是个大块头，看起来有点像个巨型的电饭煲。

它的外观设计大多是严肃的，但千万别被它的外表吓到，实际上，它的工作原理非常简单。

它有一台高压变压器，可以把普通的电压“放大”，让电流流到你的设备上，测试它能不能耐得住高电压的“暴风雨”。

2.2 主要部件说到主要部件，我们得从“心脏”说起——高压变压器。

这个东西就是“顶梁柱”，它负责把电压“放大”。

接着是控制面板，它就像是“指挥官”，你可以通过它设定电压大小、测试时间等等。

还有绝缘装置，那可真是“稳如磐石”，保护你的人身安全。

3. 使用步骤3.1 准备工作使用之前的准备工作可是重中之重。

首先，你要确保设备和装置都放置在干燥通风的地方，避免潮湿环境对它们造成影响。

然后，你需要检查所有的电缆和连接线，确保它们都“毫无瑕疵”，不然你可能会“引火烧身”。

还有，别忘了戴上绝缘手套和安全鞋，这可是“安全生产”的基本要求。

3.2 操作步骤操作起来也别太紧张，跟着步骤来就行。

首先，启动电源开关，这时变压器会开始“运转”。

接着，通过控制面板设定好测试电压和时间，然后慢慢提高电压到设定值。

等到测试时间到达，你就可以“松一口气”了。

最后，记得在测试结束后，把电源关掉，确保装置完全停机，再进行任何操作。

整个过程就像是“步步高升”，按部就班来，安全又高效。

4. 注意事项使用工频交流耐压试验装置时，可得注意几点。

一是一定要确保操作环境的安全，电气设备的高电压可不是闹着玩的。

RDXZ系列变频串联谐振试验装置使用说明书武汉融德电测科技有限公司第一章产品概述:该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。

电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司变频谐振主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

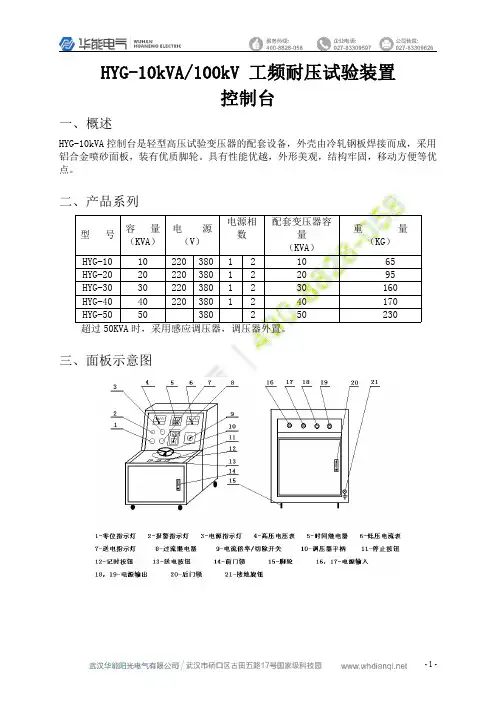

HYG-10kVA/100kV工频耐压试验装置控制台一、概述HYG-10kVA控制台是轻型高压试验变压器的配套设备，外壳由冷轧钢板焊接而成，采用铝合金喷砂面板，装有优质脚轮。

具有性能优越，外形美观，结构牢固，移动方便等优点。

二、产品系列型号容量（KVA）电源（V）电源相数配套变压器容量（KVA）重量（KG）HYG-1010220380121065HYG-2020220380122095HYG-30302203801230160HYG-40402203801240170HYG-5050380250230超过50KVA时，采用感应调压器，调压器外置。

三、面板示意图四、操作方法1.按照试验要求，分别将控制台、试验变压器及被试品连接好，并接好电源。

2.检查无误后，合上电源开关，緑灯（-HG）亮，调压器手柄置于零位时，黄灯（-HY）亮，此时表示可以送电操作。

3.按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（-SA）的位置，并设定好过电流继电器（-KA）、时间继电器（-KT）的动作值。

设定公式为：过电流继电器的动作值=电流继电器刻度盘值×K×电流互感器额定值÷5。

其中，K 为电流倍率/切除开关的状态值，分别为1、2、＋∞。

开关处于×1、×2位置的K 值分别为1、2，OFF位置为＋∞。

（此处过电流保护切除，故一般不置于此处，否则损坏试验设备及被试品），电流互感器安装在控制台内的元件板上，其额定值铭牌上已标明。

4.以上所有工作完成后，按下送电按钮，一次主回路接触器（-KM1）吸合，调压器受电，此时零位灯（-HY）灭，送电指示灯（-HR）亮。

蜂鸣器报警，提示高压试验开始，注意安全。

5.顺时针旋转调压器手柄，报警声停，调压器升压，同时应密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，停止升压，及时按下计时按钮（-ST2）并留意被试品的情况。

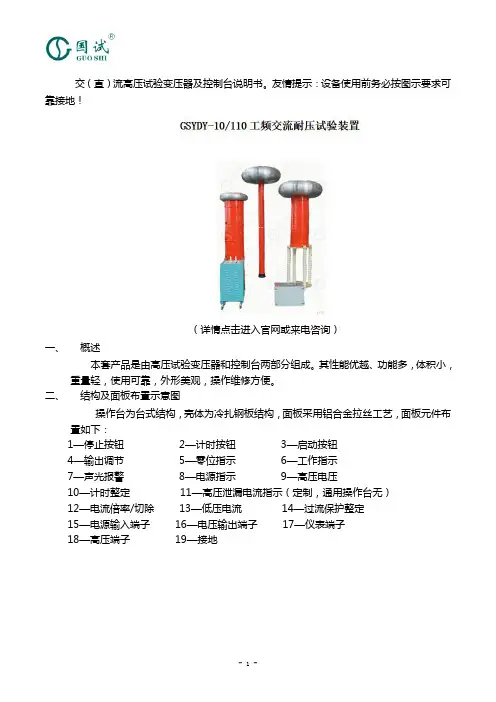

交（直）流高压试验变压器及控制台说明书。

友情提示：设备使用前务必按图示要求可靠接地！（详情点击进入官网或来电咨询）一、概述本套产品是由高压试验变压器和控制台两部分组成。

其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。

二、结构及面板布置示意图操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示（定制，通用操作台无）12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。

变压器结构示意图如下：20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆（交流变压器无）三、主要技术参数：高压试验变压器参数：容量：10KVA输入电压：AC200V 50Hz输入电流：50A输出电压：AC110KV输出电流：AC100mA控制台主要参数：容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0～250V输出电流:0～50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。

如下图：b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。

c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。

（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。

，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。

0 HSXZC-IX 全自动变压器操作箱武汉恒盛兴电力自动化有限公司使用手册衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

在进行接线等相关操作时，请确保处于断电状态。

X5系列手自一体工频耐压试验装置一、概述：工频耐压试验装置，是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位和高等院校等需要耐压试验设备的首选产品。

二、产品特点：1、电压、电流、时间，状态信息等数据4.7尺大屏液晶显示，读数清晰、直观；2、全中文界面，操作简单明了，可适应多种应用场合；3、轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；4、全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(带密码保护功能)；15、按键直接设定电压变比(带密码保护功能)，在连接不同电压等级的试验变压器时，应用灵活自如，真正做到一台控制设备可适应多台试验变压器；6、状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控。

7、试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能记录试品过电流、闪洛或击穿时的电压；8、试验结果声音提醒功能，试验通过或试验失败时，设备会发出不同的提醒声音，试验人员可直接由声音辨认试验的结果。

9、暂停功能，在自动模式时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试验过程中的现象。

10、自动计时功能。

自动模式时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位。

11、手动计时功能，在手动模式时，计时器可手动启动，当计时时间到，设备自动回到零位（仅台式设备有此功能）。

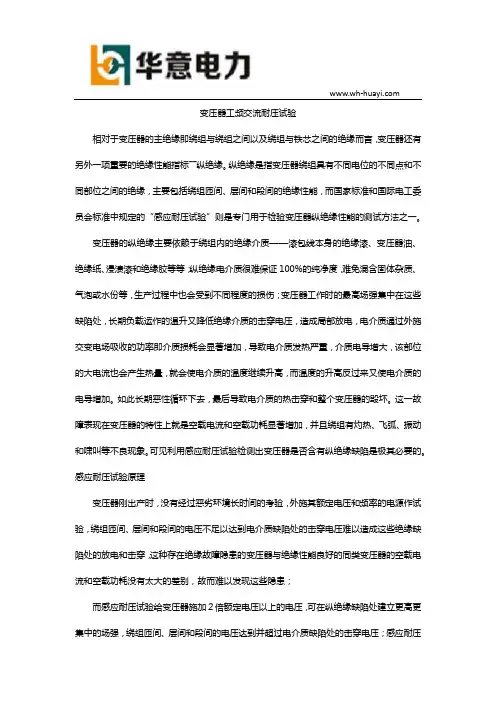

变压器工频交流耐压试验相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。

纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。

变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。

如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。

这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。

可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

感应耐压试验原理变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加２倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在２倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。

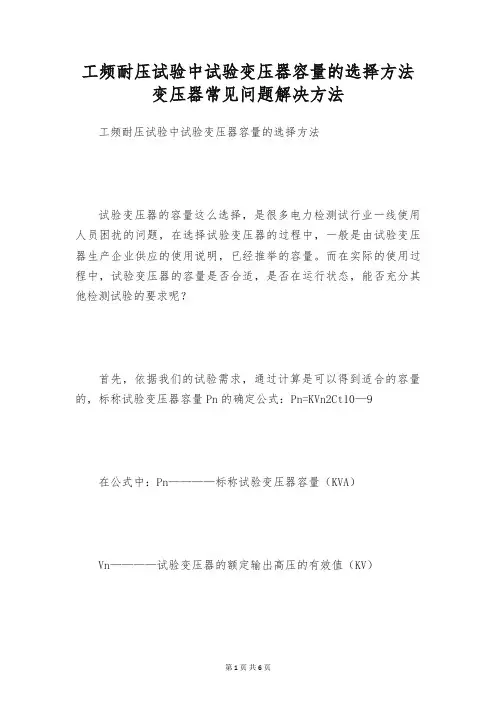

工频耐压试验中试验变压器容量的选择方法变压器常见问题解决方法工频耐压试验中试验变压器容量的选择方法试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变压器生产企业供应的使用说明，已经推举的容量。

而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能否充分其他检测试验的要求呢？首先，依据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2Ct10—9在公式中：Pn————标称试验变压器容量（KVA）Vn————试验变压器的额定输出高压的有效值（KV）K—————安全系数。

K1，标称电压Vn1MV时，K=2，标称电压较低时，K值可取高一些。

Ct————被试品的电容量（PF）————角频率，=2f，f—————试验电源的频率被试设备的电容量Ct可由交流电桥测出。

Ct的变化很大，可由设备的类型而定。

典型数据如下：简单的桥式或悬式绝缘子几十微法简单的分级套管 1001000PF电压互感器 202300PF电力变压器1000KVA —1000PF1000KVA 100010000PF高压电力电缆和油浸纸绝缘 250300PF/m气体绝缘—60PF/m封闭变电站，SF6气体绝缘 10010000PF对于不同的试验电压Vn，选择不同的（适当的）安全系数K。

以上列出不同的Vn所选用的K值供参考Vn = 50100KVK=4 Vn = 150300KV K=3 Vn300KVK=2该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，依据被试验品所需要的电压及安全容量，来选择合适容量的试验变压器。

在保障检测试验安全的前提下，选择合适的试验变压器，同时充分不同容量的试验需求。

交直流高压试验变压器在升压或耐压试验过程，如发觉下列不正常情况时，应立刻降压，切断电源。

停止试验并查明原因：①电压表指针摇摆很大；②发觉绝缘烧焦或冒烟；③被试品内有不正常的声音。

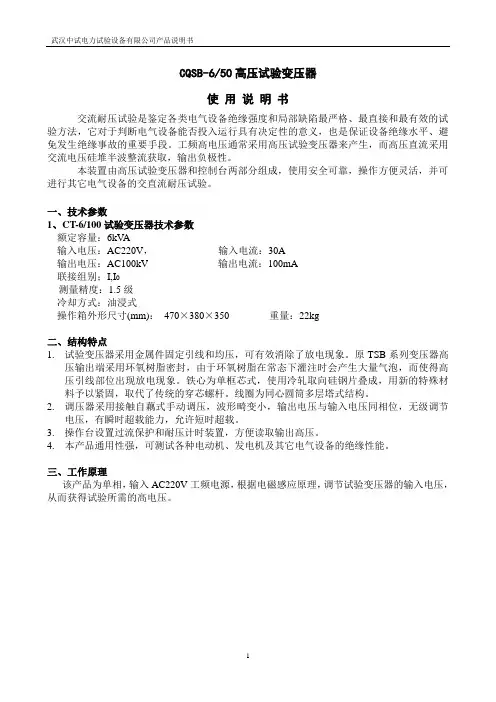

CQSB-6/50高压试验变压器使用说明书交流耐压试验是鉴定各类电气设备绝缘强度和局部缺陷最严格、最直接和最有效的试验方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

工频高电压通常采用高压试验变压器来产生，而高压直流采用交流电压硅堆半波整流获取，输出负极性。

本装置由高压试验变压器和控制台两部分组成，使用安全可靠，操作方便灵活，并可进行其它电气设备的交直流耐压试验。

一、技术参数1、CT-6/100试验变压器技术参数额定容量：6kV A输入电压：AC220V，输入电流：30A输出电压：AC100kV 输出电流：100mA联接组别；I,I0测量精度：1.5级冷却方式：油浸式操作箱外形尺寸(mm)：470×380×350 重量：22kg二、结构特点1.试验变压器采用金属件固定引线和均压，可有效消除了放电现象。

原TSB系列变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。

铁心为单框芯式，使用冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。

线圈为同心圆筒多层塔式结构。

2.调压器采用接触自藕式手动调压，波形畸变小，输出电压与输入电压同相位，无级调节电压，有瞬时超载能力，允许短时超载。

3.操作台设置过流保护和耐压计时装置，方便读取输出高压。

4.本产品通用性强，可测试各种电动机、发电机及其它电气设备的绝缘性能。

三、工作原理该产品为单相，输入AC220V工频电源，根据电磁感应原理，调节试验变压器的输入电压，从而获得试验所需的高电压。

图1 CQSB型试验变压器接线原理图QF 空气开关 HL1 起动信号灯（绿） HL2 停止信号灯（红） SB1 计时开关 ST1 停止按钮 KA1 电流继电器 SQ1 调压器零位开关 KM1 交流接触器T 自藕调压器 V 高压输出电压表 A调压器输出电流表 KT 时间继电器SB2启动按钮 HA 蜂鸣器 CT 电流互感器 DL 硅堆 C 短路杆四、使用方法及注意事项1.本产品属于高电压设备，交流耐压试验是破坏性试验，使用不当，对人及被试设备均有破坏性，所以使用人员应熟悉高电压试验技术。

2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分：工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是，检查电气设备的绝缘性是否良好，各个功能是否正常，以确保电气设备能够正常运行。

在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确性受到影响。

在屏蔽的条件下进行高压试验，试验结果将会更加准确。

2 影响试验变压器试验的因素对于试验变压器的安全性来讲，受到试验数据准确性，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。

首先，高压试验会受到湿度与温度的影响。

湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。

对于测量的数据来讲，通过一次试验是不可能得到精准数据的，需要通过大量的试验来确保数据的精准性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。

受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。

变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：离子与分子的不规则运动。

分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。

同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。

电阻的极性变大，从而使得阻值降低。

水分溶解。

绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。

通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。

与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。

另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。

GWWJH工频耐压试验装置产品操作手册武汉华电国威电气有限公司尊敬的用户：感谢您购买本公司GWWJH工频耐压试验装置。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！●请勿在易爆环境中操作！●请勿在潮湿环境下操作!●防止火灾或人身伤害！●保持产品表面清洁和干燥。

●只有合格的技术人员才可执行维修！●检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。

●如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

●正确接线，接线顺序必须是仪器首先可靠接地，再来接其他的线。

●对于大型试验，一般都应先进行空升试验。

即不接试品时升压至试验电压，校对各种表计，调整球间隙。

●试验人员与高压带电体保持安全距离。

●产品有电时，请勿触摸裸露的接点和部位。

●升压及降压过程应匀速，不要忽快忽慢。

●电压必须回零后断电；如是直流耐压试验，试验完毕后，必须用放电棒对被试品彻底放电后，才能拆除接线。

●试验完毕或人员离开必须及时断电。

本手册内容如有更改，恕不通告。

没有武汉华电国威电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (5)二、产品特点 (5)三、技术指标 (6)四、工作原理 (8)五、面板结构说明 (9)六、操作指南 (10)七、产品维护 (13)八、注意事项 (14)GWWJH工频耐压试验装置一、概述耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

变压器工频耐压试验电压标准变压器工频耐压试验电压标准是指在变压器的工频耐压试验中所需施加的电压值标准。

在变压器的生产、运输、安装和运行过程中，为了保证其安全可靠地运行，需要进行各种试验，其中工频耐压试验是非常重要的一项试验之一。

通过对变压器进行工频耐压试验，可以检验其绝缘结构和绝缘性能是否符合要求，从而确保变压器在运行时不会发生绝缘击穿和故障，保证电力系统的安全稳定运行。

一、变压器工频耐压试验电压标准的定义变压器工频耐压试验电压标准是指在变压器的工频耐压试验中，根据变压器的额定电压和绝缘结构确定的耐压电压数值。

工频耐压试验电压标准是由国家标准或行业标准规定的，其目的是为了保证变压器在试验中能够承受安全可靠的电压，并能够检验变压器的绝缘结构、绝缘性能是否符合要求。

在变压器的生产和运输过程中，为了保证变压器的绝缘结构不受损坏，需要进行工频耐压试验。

根据变压器的额定电压和绝缘结构确定的耐压试验电压标准，可以有效地保证变压器在试验中能够承受安全可靠的电压，从而保证其安全可靠地运行。

二、变压器工频耐压试验电压标准的国家标准根据国家标准《变压器、电抗器和电抗性电气设备的工频额定电压和额定容量》GB1094.1-2013，变压器工频耐压试验电压标准由变压器的额定电压和绝缘结构来确定。

具体的计算方法如下：1. 对于油浸式变压器，其工频耐压试验电压标准为：相间和至地的有效值为2.5U加2kV，相间的脉动值为10%U加1kV；2. 对于干式变压器，其工频耐压试验电压标准为：相间和至地的有效值为3U加2kV，相间的脉动值为15%U加1kV。

根据国家标准的规定，变压器工频耐压试验电压标准是根据变压器的额定电压和绝缘结构来确定的，保证了变压器在试验中能够承受安全可靠的电压，并能够检验其绝缘结构、绝缘性能是否符合要求。

三、变压器工频耐压试验电压标准的重要性工频耐压试验是变压器生产和运输中非常重要的一项试验，其电压标准的确定对于变压器的安全可靠运行具有重要意义。
