实验3.11 计数、译码和显示电路一、实验目的：1. 掌握二进制加减计数器的工作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使用方法。

二、实验准备：1.计数：计数是一种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中图3.11.2另外一种可预计的十进制加减可逆计数器CD4510，用途也非常广，其引脚排列如图3.11.3所示，其中，E P 为预计计数使能端，in C 为进位输入端，1P ~4P 为预计的输入端，out C 为进位输出端，U /D为加减控制端，R 为复位端，CD4510输入、输出间的逻辑功能如表3.11.2所示。

表3.11.2：。

2. 译码与显示：十进制计数器的输出经译码后驱动数码管，可以显示0~9十个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所示。

LT 为试灯输入，BI 为消隐输入，LE 为锁定允许输入，A 、B 、C、D为BCD码输入，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所示。

LED数码管是常用的数字显示器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和部结构如图3.11.5所示。

图3.11.4图3.11.5三、计算机仿真实验容：1. 计数10的电路：(1). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各一只，如图3.11.6所示，将它们放置在电子平台上。

图3.11.6(2). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电子平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所示对话框，将“Voltage”栏改成“10”V，再点击下方“确定”按钮退出。

（Multisim数电仿真）计数、译码和显示电路精品资料

（Multisim数电仿真）计数、译码和显示电路精品资料

（Multisim数电仿真）计数、译码和显⽰电路精品资料(M u l t i s i m数电仿真)计数、译码和显⽰电路实验3.11 计数、译码和显⽰电路⼀、实验⽬的：1. 掌握⼆进制加减计数器的⼯作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使⽤⽅法。

⼆、实验准备：1.计数：计数是⼀种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器⽬前，各种类型的计数器已有专门的集成电路，例如CD4017，它是⼀⽚⼗进制计数/分频器，该器件具有10个译码输出端，每个译码输出通常处于低电平，且在时钟脉冲由低到⾼的转换过程中依次进⼊⾼电平，每个输出在⾼电平维持10个时钟周期中的1个时钟周期，输出10进⼊低电平后，进位输出由低转到⾼，并能与时钟允许端连成N 级。

表3.11.1为其功能表，图3.11.2是其管脚排列图。

表3.11.1：图图3.11.2另外⼀种可预计的⼗进制加减可逆计数器CD4510，⽤途也⾮常⼴，其引脚排列如图3.11.3所⽰，其中，E P 为预计计数使能端，in C 为进位输⼊端，1P ~4P 为预计的输⼊端，out C 为进位输出端，U /D 为加减控制端，R 为复位端，CD4510输⼊、输出间的逻辑功能如表3.11.2所⽰。

表3.11.2：图3.11.3。

2. 译码与显⽰：⼗进制计数器的输出经译码后驱动数码管，可以显⽰0~9⼗个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所⽰。

LT 为试灯输⼊，BI 为消隐输⼊，LE 为锁定允许输⼊，A 、B 、C 、D 为BCD 码输⼊，a~g 为七段译码。

3.11.3所⽰。

LED数码管是常⽤的数字显⽰器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和内部结构如图3.11.5所⽰。

图3.11.4图3.11.5表3.11.3：三、计算机仿真实验内容：1. 计数10的电路：(1).单击电⼦仿真软件Multisim7基本界⾯左侧左列真实元件⼯具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各⼀只，如图3.11.6所⽰，将它们放置在电⼦平台上。

(Multisim数电仿真)计数、译码和显示电路

(Multisim数电仿真)计数、译码和显示电路

实验3.11 计数、译码和显示电路一、实验目的：1. 掌握二进制加减计数器的工作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使用方法。

二、实验准备：1.计数：计数是一种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中图3.11.2另外一种可预计的十进制加减可逆计数器CD4510，用途也非常广，其引脚排列如图3.11.3所示，其中，E P 为预计计数使能端，in C 为进位输入端，1P ~4P 为预计的输入端，out C 为进位输出端，U /D为加减控制端，R 为复位端，CD4510输入、输出间的逻辑功能如表3.11.2所示。

表3.11.2：。

2. 译码与显示：十进制计数器的输出经译码后驱动数码管，可以显示0~9十个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所示。

LT 为试灯输入，BI 为消隐输入，LE 为锁定允许输入，A 、B 、C、D为BCD码输入，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所示。

LED数码管是常用的数字显示器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和部结构如图3.11.5所示。

图3.11.4图3.11.5三、计算机仿真实验容：1. 计数10的电路：(1). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各一只，如图3.11.6所示，将它们放置在电子平台上。

图3.11.6(2). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电子平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所示对话框，将“Voltage”栏改成“10”V，再点击下方“确定”按钮退出。

multisim仿真教程编码器电路

multisim仿真教程编码器电路
依照上面的分析，便得到了图8.2.1的逻辑 电路。
图8.2.1 用两片74LSl48接成16线—4线优先编码器
由图8.2.1可见，当Y
～
15
Y
8
中任一输入端为低电平时，
例如 Y11＝0，则片(U)GS=0，Z3 =1,A 0 A1 A 2=011。同时A片2
(U)的EO=1，将片(U1)封锁，使它的输出 A 0 A1 A 2
按照优先顺序的要求，只有Y15 ～ Y 8 均无输入 信号时，才允许对Y 7 ～Y 0 的输入信号编码。因此， 只要把第1片的“无编码信号 输入”信号EO作
为第2片有编码信号输入时它的GS=0， 无编码信号输入时GS=1，正好可以用它作为输出 编码的第四位，以区分8个高优先权输入信号和8 个低优先权输入信号的编码。
括号中的符号为实际芯片中的符号。
表8.2.1 74LS148功能表
表中不难看出，在 S 1 =0电路正常工作状 态下，允许Y 0 ～Y 7 当中同时有几个输入端为低 电平，即有编码输入信号, Y 7 的优先权最高Y 0 的优先权最低。当 Y 7 =0时，无论其他输入端 有无输入信号(表中以×表示)，输出端只给出 Y 7 的编码，
即 A 0 A1 A 2=000。当 Y 7 =1、Y 6 =0时，无论其余输入端 有无输入信号，只对 Y 6 编码，输出为 A 0 A1 A 2=001， 其余的输入状态请读者白行分析。
表中出现的3种=111情况可以用
S
、GS
0
的不
同状态加以区分。
8.2.2 74LS148接成16线—4线优先编码器
multisim仿真教程编码器电路
输入一个编码信号，否则输出将发生混乱。在优 先编码器电路中，允许同时输入两个以上编码 信号。不过在设计优先编码器时已经将所有的 输入信号按优先顺序排了队，当几个输入信号 同时出现时，只对其中优先权最高的一个进行 编码。

数字电子技术Multisim仿真试验73编码器仿真试验

数字电子技术Multisim仿真试验73编码器仿真试验

仿真结果展示及分析
01
02
03
波形图
展示输入信号和73编码器 输出信号的波形图，通过 对比可以明显看出编码器 的编码效果。
电压表
记录输入信号和输出信号 的电压值，分析编码器的 电压转换特性。
逻辑分析仪
使用逻辑分析仪对73编码 器的输出信号进行逻辑分 析，验证编码器的逻辑功 能是否正确。
问题诊断与改进措施
应用领域拓展
可以将73编码器应用于更广泛的领域， 如通信、控制、数据处理等，以满足 不同应用场景的需求。
THANKS FOR WATCHING
感谢您的观看
推动数字电子技术领域发展
1 2 3
技术创新
Multisim软件不断更新和升级，为数字电子技术 的创新提供了强大的技术支持和实验平台。
学术交流
Multisim已经成为数字电子技术领域的重要学术 交流工具，促进了不同学术团队之间的合作和交 流。
产业应用
Multisim仿真实验可以缩短电路设计周期，降低 开发成本，提高产品质量，因此在电子产业中具 有广泛的应用前景。
输出信号观测
连接合适的观测设备（如示波器）到73编码器的输出端，以便观测输 出信号的波形和编码结果。
使能端控制
通过合适的信号源控制73编码器的使能端，以实现对编码器工作状态 的控制。
参数调整与优化
根据实验结果和实际需求，对仿真模型的参数进行调整和优化，以提 高仿真的准确性和效率。
04 73编码器仿真试验过程与 结果分析
培养学生创新能力和实践能力
创新能力
Multisim提供了丰富的元件库和 灵活的电路搭建方式，鼓励学生 自由探索和创新，设计出具有独 特功能的电路系统。
实践能力

multisim仿真教程计数器、译码器、数码管驱动显示电路

multisim仿真教程计数器、译码器、数码管驱动显示电路
2020/5/13
2020/5/13图12.7.2 时钟脉冲、输入、输出波形时序关系图
• 改变逻辑分析仪Clock区(Clock/Div)的个 数，从“1”调到“32”。在图12.7.2的左侧 显示的号码为原理图的节点号码，其并不能表 示出计数器输出端和数码管的段位字母，显示 不用鼠标左键双击与逻辑分析仪“1”号输入端 连接的图线，出现如图12.7.3所示对话框。直 观，所以要对原理图进行编辑。
2020/5/13
• 将对话框中Node name改成与数码管相对应 的符号A。其他与逻辑分析仪的输入端的连 线都以此法行之，点击仿真开关或按F5键进 行仿真，计数器的输出和数码管的波形时序 关系则立即直观的被显示在“Logic Analyzer—XLA1”的面板窗口中。见图 12.7.2。
2020/5/13

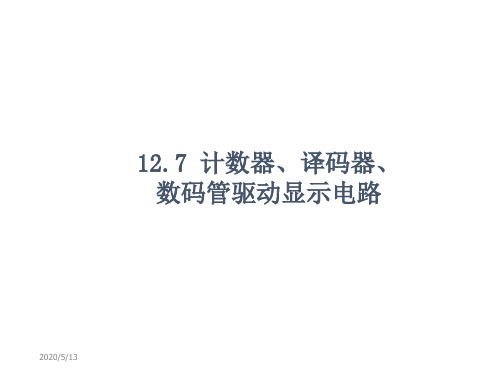

12.7 计数器、译码器、 数码管驱动显示电路
2020/5/13
• 该电路由计数器、译码器及数码管驱动显 示电路组成，原理电路如图12.7.1所示。计数 器选用74LS191四位二进制同步可逆计数器， 有四个J、K触发器和若干门电路组成，有一个 时钟输入（CLK）正边沿触发，四个触发器同 时翻转的高速同步计数器。
202辑组合电路接至计数器 （LOAD）端，构建计数进位阻塞电路。在设 计时可根据需要，由相应的输出端构建组合 逻辑电路，从而实现不同进制的计数器。
2020/5/13
2020/5/1图3 12.7.1 计数器、译码器、数码管驱动显示电路
• 从虚拟仪器中取逻辑分析仪XLA1，其上有1～F 共16个输入端，1～4端分别于计数器的四个数 据输出端QA～QD相连，第5～11端 分别与数码 管的七段A～G相连，第12端接CLK脉冲输入端 。用鼠标双击逻辑分析仪，将出现逻辑分析仪 面板窗口如图12.7.2所示。

Multisim电路设计与仿真第7章数字电路仿真

217 第7章 Multisim 12在数字电路中的应用和仿真 本章主要介绍Multisim 12中在数字电路中的应用和仿真。

首先进行分立元件特性测试与仿真，然后介绍组合逻辑与时序逻辑电路的分析与仿真，最后介绍555定时器与数/模、模/数转换部分的分析与仿真。

7.1分立元件特性测试与仿真数字电路中逻辑变量有0和1两种取值，对应电子开关的断开和闭合。

构成电子开关的基本元件有二极管、三极管和MOS 管。

理想开关的开关特性有两种：（1）静态特性。

断开时，开关两端的电压不管多大，等效电阻R OFF =∞，电流I OFF = 0；闭合时，不管流过其中的电流多大，等效电阻R ON = 0，电压U AK = 0。

（2）动态特性。

开通时间t on =0，关断时间t off = 0。

客观世界中并没有理想开关。

乒乓开关、继电器、接触器等的静态特性十分接近理想开关，但动态特性很差，无法满足数字电路一秒钟开关几百万次乃至数千万次的需要。

二极管、三极管和MOS 管做为开关使用时，其静态特性不如机械开关，但动态特性很好。

本节主要介绍二极管和三极管的开关特性测试与仿真。

7.1.1二极管开关特性测试与仿真 二极管在正偏导通时的导通压降，硅材料约0.7V ，锗材料约为0.3V ，导通电阻约为几欧姆或几十欧姆，类似关闭合；反向截止时反向饱和电流极小、反向电阻很大（约几百千欧）类似开关断开。

1.使用伏安特性图示仪观察二极管伏安特性曲线图7-1 用伏安特性分析仪观察二极管伏安特性曲线在Multisim 环境下，单击元器件库栏按钮，在弹出的窗口中，“Datebase ”栏选择“Master Datebase”，“Group”栏选择“DIODE”，“Component”栏选择“1N4001”，其它选择默认，把二极管“1N4001”放置在工作区。

再单击仪器仪表库中（IV analyzer，伏安特性分析仪）按钮，放置在工作区。

鼠标左键双击伏安特性分析仪，打开设置窗口，“Component”栏选择“Diode”，可在设置窗口右下角看到二极管符号，即要求外部接线时，左侧端口接“P”区，中间端口接“N”区。

(Multisim数电仿真)计数、译码和显示电路

实验3.11 计数、译码和显示电路一、实验目的：1. 掌握二进制加减计数器的工作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使用方法。

二、实验准备：1.计数：计数是一种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中图3.11.2另外一种可预计的十进制加减可逆计数器CD4510，用途也非常广，其引脚排列如图3.11.3所示，其中，E P 为预计计数使能端，in C 为进位输入端，1P ~4P 为预计的输入端，out C 为进位输出端，U /D为加减控制端，R 为复位端，CD4510输入、输出间的逻辑功能如表3.11.2所示。

表3.11.2：。

2. 译码与显示：十进制计数器的输出经译码后驱动数码管，可以显示0~9十个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所示。

LT 为试灯输入，BI 为消隐输入，LE 为锁定允许输入，A 、B 、C、D为BCD码输入，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所示。

LED数码管是常用的数字显示器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和部结构如图3.11.5所示。

图3.11.4图3.11.5三、计算机仿真实验容：1. 计数10的电路：(1). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各一只，如图3.11.6所示，将它们放置在电子平台上。

图3.11.6(2). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电子平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所示对话框，将“Voltage”栏改成“10”V，再点击下方“确定”按钮退出。

(Multisim数电仿真)计数、译码和显示电路

实验3.11 计数、译码和显示电路一、实验目的：1. 掌握二进制加减计数器的工作原理。

2. 熟悉中规模集成计数器及译码驱动器的逻辑功能和使用方法。

二、实验准备：1.计数：计数是一种最简单、最基本的逻辑运算，计数器的种类繁多，如按计数器中图3.11.2另外一种可预计的十进制加减可逆计数器CD4510，用途也非常广，其引脚排列如图3.11.3所示，其中，E P 为预计计数使能端，in C 为进位输入端，1P ~4P 为预计的输入端，out C 为进位输出端，U /D为加减控制端，R 为复位端，CD4510输入、输出间的逻辑功能如表3.11.2所示。

表3.11.2：。

2. 译码与显示：十进制计数器的输出经译码后驱动数码管，可以显示0~9十个数字，CD4511是BCD~7段译码驱动集成电路，其引脚排列如图3.11.4所示。

LT 为试灯输入，BI 为消隐输入，LE 为锁定允许输入，A 、B 、C、D为BCD码输入，a~g为七段译码。

CD4511的逻辑功能如表3.11.3所示。

LED数码管是常用的数字显示器，分共阴和共阳两种，BS112201是共阴的磷化镓数码管，其外形和部结构如图3.11.5所示。

图3.11.4图3.11.5三、计算机仿真实验容：1. 计数10的电路：(1). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“CMOS”按钮，从弹出的对话框“Family”栏中选“CMOS_10V”，再在“Component”栏中选取4093BD和4017BD各一只，如图3.11.6所示，将它们放置在电子平台上。

图3.11.6(2). 单击电子仿真软件Multisim7基本界面左侧左列真实元件工具条“Source”按钮，从弹出的对话框“Family”栏中选“POWER_SOURCES”，再在“Component”栏中选取“VDD”和地线，将它们调出放置在电子平台上。

(3). 双击“VDD”图标，将弹出如图3.11.7所示对话框，将“Voltage”栏改成“10”V，再点击下方“确定”按钮退出。

第7章数字电子技术MULTISIM仿真实验2.


第7章 数字电子技术Multisim仿真实验
(1) 设计要求：设计一个火灾报警控制电路。该报警系 统设有烟感、温感和紫外线感三种不同类型的火灾探测器。 为了防止误报警，只有当其中两种或两种以上的探测器发出 火灾探测信号时，报警系统才产生控制信号。
(2) 探测器发出的火灾探测信号有两种可能：一种是高 电平(1)，表示有火灾报警；一种是低电平(0)，表示无火灾 报警。设A、B、C分别表示烟感、温感和紫外线感三种探 测器的探测信号，为报警电路的输入信号；设Y为报警电路 的输出。在逻辑转换仪面板上根据设计要求列出真值表，如 图7-8所示。
第7章 数字电子技术Multisim仿真实验
2．实验原理 译码是编码的逆过程。译码器就是将输入的二进制代码 翻译成输出端的高、低电平信号。3线-8线译码器74LS138有 3个代码输入端和8个信号输出端。此外还有G1、G2A、G2B使 能控制端，只有当G1 = 1、G2A = 0、G2B = 0时，译码器才 能正常工作。 7段LED数码管俗称数码管，其工作原理是将要显示的十 进制数分成7段，每段为一个发光二极管，利用不同发光段 的组合来显示不同的数字。74LS48是显示译码器，可驱动共 阴极的7段LED数码管。
第7章 数字电子技术Multisim仿真实验
4．实验步骤 (1) 按图7-12连接电路。双击字信号发生器图标，打开 字信号发生器面板，按图7-14所示的内容设置字信号发生器 的各项内容。 (2) 打开仿真开关，不断单击字信号发生器面板上的单 步输出Step按钮，观察输出信号与输入代码的对应关系，并 记录下来。 (3) 按图7-13连接电路。双击字信号发生器图标，打开 字信号发生器面板，按图7-15所示的内容设置字信号发生器 的各项内容。
第7章 数字电子技术Multisim仿真实验
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

表8.2.1 74LS148功能表
表中不难看出，在 S1 =0电路正常工作状
态下，允许 Y0 ～ Y7 当中同时有几个输入端为低 电平，即有编码输入信号, Y7 的优先权最高Y0 的优先权最低。当 Y7 =0时，无论其他输入端 有无输入信号(表中以×表示)，输出端只给出
Y7 的编码，
Y 即 A0 A1 A2=000。当 Y7=1、6 =0时，无论其余输入端
有无输入信号，只对 Y6 编码，输出为 A0 A1 A2=001，
其余的输入状态请读者白行分析。
表中出现的3种=111情况可以用 S 0、GS 的不 同状态加以区分。
8.2.2 74LS148接成16线—4线优先编码器 下面通过一个具体例子说明一利用 S0 、GS信 号实现电路功能扩展的方法。
用两片74LSl48接成16线—4线优先编码器，
8.2 编码器电路
8.2.1 编码器工作原理
为了区分不同的事物，将其中的每个事物用
一个二值代码表示，即编码。在二值逻辑电路中，
信号都是以高、低电平的形式给出的。因此，编
码器的逻辑功能就是把输入的每一个高、低电平 信号编成一个对应的二进制代码， 目前经常使用的编码器有普通编码器和优先 编码器两类。在普通编码器中，任何时刻只允许
按照优先顺序的要求，只有Y15 ～ Y8均无输入 信号时，才允许对Y7 ～ Y0 的输入信号编码。因此，
只要把第1片的“无编码信号 输入”信号EO作
为第2片的选通输入信号就行了。
此外，当第1片有编码信号输入时它的GS=0，
无编码信号输入时GS=1，正好可以用它作为输出
编码的第四位，以区分8个高优先权输入信号和8
输入一个编码信号，否则输出将发生混乱。在优
先编码器电路中，允许同时输入两个以上编码
信号。不过在设计优先编码器时已经将所有的
输入信号按优先顺序排了队，当几个输入信号 同时出现时，只对其中优先权最高的一个器74LS148
优先编码器逻辑功能如表8.2.1所示。
括号中的符号为实际芯片中的符号。
个低优先权输入信号的编码。 依照上面的分析，便得到了图8.2.1的逻辑 电路。
图8.2.1 用两片74LSl48接成16线—4线优先编码器
由图8.2.1可见，当Y15～ Y8中任一输入端为低电平时，
A2 例如 Y11＝0，则片(U)GS=0，Z3 =1,A0 A1 A2 =011。同时片
(U)的EO=1，将片(U1)封锁，使它的输出 A0 A1 A2
Y 将Y0 ～ 15 16个低电平输入信号编为0000～1111 16 Y 个4位二进制代码。其中Y0 的优先权最高， 15的优先
权最低。
由于每片74LSl48只有8个编码输入，所以需
将16个输入信号分别接到两片上。现将 Y8 ～ Y15 8
个优先权高的输入信号接到第1(U)片的(0～7)输入
端，而将Y0 ～Y7 8个优先权低的输入信号接到第 2(U1)片的(0～7)输入端.
=111。15～ Y8 于是在最后的输出端得到Z3Z2Z1Z0=1011。 Y 如果Y15 ～ Y8 中同时有几个输入端为低电平，则只对其 中优先权最高的一个信号编码。其他编码结果读者可 通过仿真观察。
在进行仿真时要注意调节二极管的参数，本 例调节二极管的端电压为3V时，发光二极管亮。
