Multisim电路仿真的使用总结

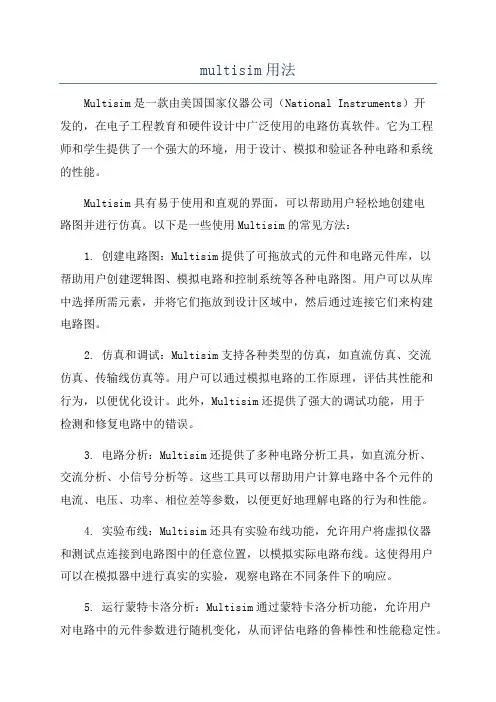

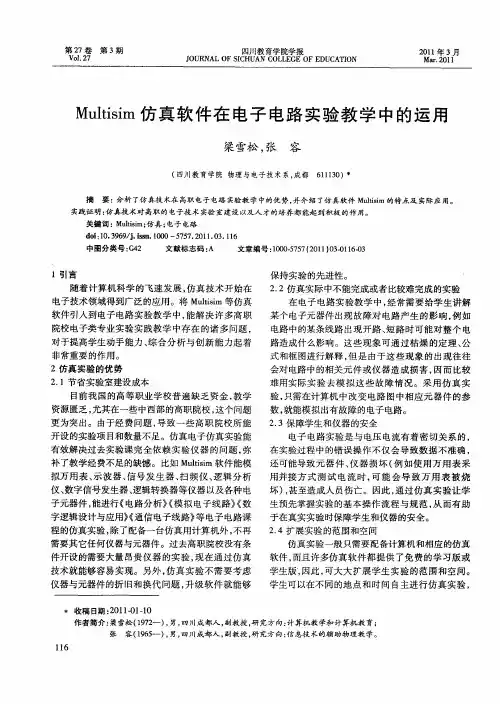

multisim用法Multisim是一款由美国国家仪器公司（National Instruments）开发的，在电子工程教育和硬件设计中广泛使用的电路仿真软件。

它为工程师和学生提供了一个强大的环境，用于设计、模拟和验证各种电路和系统的性能。

Multisim具有易于使用和直观的界面，可以帮助用户轻松地创建电路图并进行仿真。

以下是一些使用Multisim的常见方法：1. 创建电路图：Multisim提供了可拖放式的元件和电路元件库，以帮助用户创建逻辑图、模拟电路和控制系统等各种电路图。

用户可以从库中选择所需元素，并将它们拖放到设计区域中，然后通过连接它们来构建电路图。

2. 仿真和调试：Multisim支持各种类型的仿真，如直流仿真、交流仿真、传输线仿真等。

用户可以通过模拟电路的工作原理，评估其性能和行为，以便优化设计。

此外，Multisim还提供了强大的调试功能，用于检测和修复电路中的错误。

3. 电路分析：Multisim还提供了多种电路分析工具，如直流分析、交流分析、小信号分析等。

这些工具可以帮助用户计算电路中各个元件的电流、电压、功率、相位差等参数，以便更好地理解电路的行为和性能。

4. 实验布线：Multisim还具有实验布线功能，允许用户将虚拟仪器和测试点连接到电路图中的任意位置，以模拟实际电路布线。

这使得用户可以在模拟器中进行真实的实验，观察电路在不同条件下的响应。

5. 运行蒙特卡洛分析：Multisim通过蒙特卡洛分析功能，允许用户对电路中的元件参数进行随机变化，从而评估电路的鲁棒性和性能稳定性。

这对于设计高可靠性的电路非常有用，因为它可以帮助用户识别设计中的潜在问题，并提供改进的建议。

6. 自定义模型和元件：除了预置的元件库外，Multisim还允许用户定义和使用自定义模型和元件。

这使得用户可以根据实际需要创建新的元件，并将其添加到电路中进行仿真和分析。

总结起来，Multisim是一种功能强大的电路仿真软件，可以帮助用户设计、模拟和验证电路的性能。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

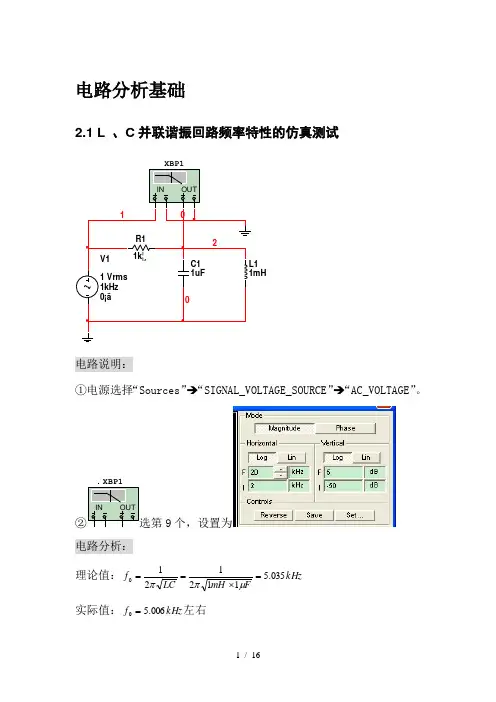

电路分析基础2.1 L 、C 并联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources ”→“SIGNAL_VOLTAGE_SOURCE ”→“AC_VOLTAGE ”。

9个，设置为电路分析：理论值：kHz FmH LCf 035.51121210=⨯==μππ实际值：kHz f 006.50=左右测量此处的频率观察左下脚的值，为实际值2.2 L 、C串联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources”→“SIGNAL_VOLTAGE_SOURCE”→“AC_VOLTAGE”。

9个，设置为电路分析：理论值：kHz nFmH LCf 23.1591121210=⨯==ππ实际值：kHz f 23.1590=2.3 电容特性仿真测试C11uF按Space 键，来回切换，看电容的充放电过程。

2.4 电感特性仿真测试按Space键，来回切换，观察电感特性。

模拟电子线路2.5 全波整流电路¸1N40072.6 光电控制电路图中，SONALERT为固体音调发生器，按Space键，是开关闭合，观察效果如下图。

若接实际电路，SONALERT应发出200Hz对应的声音。

图中用2.5V的红色探针来表示。

X1在指示器库（Indicators）中的探针（PROBE）中选择PROBE-RED。

2.7 桥式整流∏滤波电路¸观察波形：①起始波形：②平稳后波形：2.8同向比例运算电路W① 理论值：通过同向比例运算的公式计算：V mV k k 110.010101001U 2=⨯ΩΩ+=）（。

② 实际值：电压表示数0.110V 。

2.9 三角波发生器观察示波器波形，分析三角波的产生过程。

数字电子技术2.10译码器仿真电路的分析XWG1为字信号发生器（Word Generation）。

设置其值为0-7。

选择循环时，灯依次点亮，可设断点、可单步执行。

74LS138的真值表：例：当字发生器-XWG1运行到0000000003时，2.11 模数AD与转换电路的仿真电路中函数信号发生器设置为：改变变阻器的值，观察数码管显示数值的变换。

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

一、实验目的1.认识并了解Multisim的元器件库；2.学习使用Multisim绘制电路原理图；3.学习使用Multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】1.仿真电路如图所示。

2.修改参数，方法如下：双击三极管，在Value选项卡下单击EDIT MODEL；修改电流放大倍数BF为60，其他参数不变；图中三极管名称变为2N2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1% 或更小。

三、数据计算1.由表中数据可知，测量值和估算值并不完全相同。

可以通过更精细地调节滑动变阻器，使V E更接近于1.2V.2.电压放大倍数测量值A u =−13.852985 ；估算值A u =−14.06 ；相对误差=−13.852985−(−14.06)−14.06×100% =−1.47%由以上数据可知，测量值和估算值并不完全相同，可能的原因有：1) 估算值的计算过程中使用了一些简化处理，如动态分析时视电容为短路，r be =300+(β+1)∙26I E等与仿真电路并不完全相同。

2) 仿真电路的静态工作点与理想情况并不相同，也会影响放大倍数。

3. 输入输出电阻验相同的原因外（不再赘述），还有：万用表本身存在电阻。

4.去掉R E1后，电压放大倍数增大，下限截止频率和上限截止频率增大，输入电阻减小。

说明R E1减小了放大倍数，增大了输入电阻。

四、感想与体会电子实验中，估算值与仿真值、仿真值与实际测量值往往并不完全一致。

在设计电路时可以通过估算得到大致的判断，再在电脑中进行仿真，最后再实际测量运行。

用电脑仿真是很必要的，一方面可以及早发现一些简单错误，防止功亏一篑，另一方面还可以节省材料和制作时间。

但必须考虑实际测量与仿真的不同之处，并应以实测值为准。

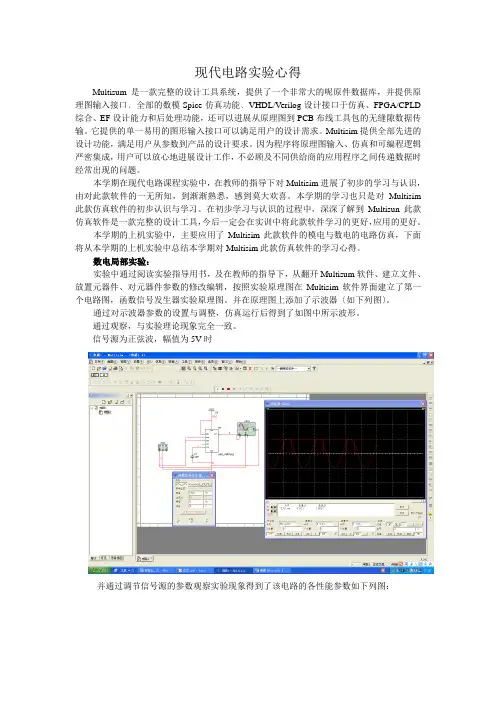

现代电路实验心得Multisum是一款完整的设计工具系统，提供了一个非常大的呢原件数据库，并提供原理图输入接口﹑全部的数模Spice仿真功能﹑VHDL/Verilog设计接口于仿真、FPGA/CPLD 综合、EF设计能力和后处理功能，还可以进展从原理图到PCB布线工具包的无缝隙数据传输。
