风机盘管安装施工方案1. 引言本文档旨在介绍风机盘管的安装施工方案，包括必要的准备工作、安装步骤、关键注意事项等。
风机盘管是用于室内空调系统的设备，具有温度调节和空气循环的功能。
正确的安装过程可以确保风机盘管的有效运行和长期使用。
2. 准备工作在进行风机盘管的安装之前，需要进行一些准备工作以确保施工顺利进行：2.1 确定安装位置根据设计方案和实际需要，确定风机盘管的安装位置。
考虑到空气流动和维修保养的需求，选择一个合适的位置是至关重要的。
2.2 准备基础设施检查所选安装位置的基础设施是否满足要求，包括水、电、排水管道等。
如有不足或不符合要求的情况，需要进行相应的改造或调整。
2.3 检查材料和工具确保所需的安装材料和工具齐全，并检查其质量和完整性。
常用的安装材料包括管道、连接件、支架等，而工具则包括扳手、榔头、螺丝刀等。
3. 安装步骤3.1 安装支架在确定好的安装位置上安装支架，用螺丝固定并确保稳固。
支架的安装需要根据风机盘管的尺寸和重量来选择，确保能够承受其重量并保证安全。
3.2 安装管道根据设计方案，将管道连接到风机盘管的进出水口。
确保连接紧密并无漏水现象。
在连接过程中，注意检查管道的平整度和垂直度等。
3.3 连接电源根据风机盘管的电气要求，连接电源线，并确保接线正确牢固。
对于不熟悉电气工作的安装人员，建议由专业电工进行操作。
3.4 安装配件根据实际需要，安装风机盘管的附件，如过滤网、防冻保护器等。
确保附件的安装位置正确，并按照说明书进行连接和设置。
3.5 调试和测试完成安装后，对风机盘管进行调试和测试。
检查各项功能是否正常，如温度调节、空气循环等，并调整相应的参数以达到预期效果。
4. 注意事项在进行风机盘管安装施工时，需要注意以下事项以确保施工质量和安全性：•严格按照设计方案和安装说明进行操作，不得随意更改。
•定期检查施工中使用的材料和工具的质量，杜绝使用损坏或不合格的产品。
•安装过程中应注意人员安全，确保施工区域的通风和照明条件良好。

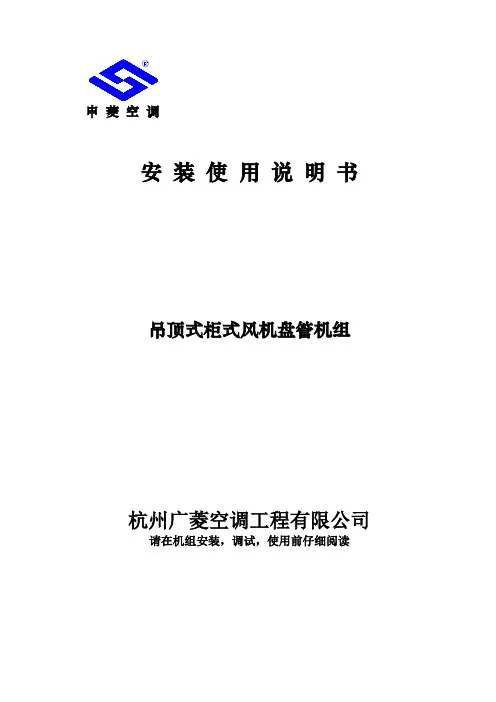

申菱空调安装使用说明书吊顶式柜式风机盘管机组杭州广菱空调工程有限公司请在机组安装，调试，使用前仔细阅读目录CONTENT一. 前言FOREWORD (2)二. 验收CHECK AND ACCEPT (2)三. 安装INSTALLATION (2)1.机体安装ORGANISM INSTALLATION (2)2.风管安装AIR PIPE INSTALLATION (3)3.电气安装ELECTRICAL INSTALLATION (4)4.管路连接PIPELINE CONNECTION (4)四. 使用OPERATION (5)1.启动前检查CHECK BEFORE START (5)2.启动START UP (6)3.日常使用DAILY USE (6)五. 维护保养MAINTAIN (6)六. 故障分析及对策Trouble shooting (9)一. 前言FOREWORD本安装使用说明书提供了本机组在安装、启用、操作和定期维护保养上的实际说明，但不包括本机长期运转所需的定期维护步骤，这种维护建议让信誉可靠的维护公司指派合格的维护技师进行。
The instruction is used for the client to install 、start up 、operate and termly maintain, but not including long maintenance. The long maintenance of the unit should be done by the professional maintenance company.二. 验收CHECK AND ACCEPT本机抵达时，签收前应先检查外表，如有损坏，应在签收单上注明，并在交货后72小时内书面通知运送人，同时通知当地的申菱空调设备有限公司办事处人员。
机器到货后，应于15天内完成全部检查。
如发现任何隐藏在机箱内的损坏，应停止开箱，可能时拍摄损坏的材质，立即以电话通知送货人及当地的申菱空调设备有限公司办事处人员，隐藏性的损坏应于到货后15天内提出报告。
风机盘管安装2篇风机盘管（一）风机盘管是一种常见的暖通空调设备，广泛应用于商业办公楼、公共设施以及住宅建筑中。
它的主要作用是通过空气循环，将室内的空气加热或降温，从而实现供暖或制冷的效果。
在安装风机盘管时，需要注意以下几个方面。
首先，选购合适的风机盘管。
根据具体的使用需求和环境条件，选择适合的风机盘管是至关重要的。
要考虑到空调面积、维修与保养的便利性、耗电量以及价格等因素，综合比较各个品牌和型号的风机盘管，选择最适合自己需求的产品。
其次，确定合适的安装位置。
风机盘管应放置在通风良好的位置，以保证空气能够顺畅地流通。
一般来说，室内的顶部或墙壁上是较为合适的安装位置。
如果选择在室外安装，要确保设备防水，并配备防雨遮挡措施。
然后，进行必要的工程准备工作。
在安装风机盘管之前，需要对安装位置进行一定的工程准备工作。
包括测量安装位置的尺寸，清理和修复墙面，进行电源线的布置和接线等。
此外，还需要根据实际情况，确定好风机盘管与其他设备的连接方式。
接下来是实际的安装过程。
安装风机盘管时，需要按照产品说明书进行操作。
首先，将风机盘管安装在事先准备好的位置上，固定好螺丝。
然后，将电源线连接到相应的接线端子上，确保连接稳固可靠。
最后，进行安装测试，检查风机盘管的运行情况，确保各项功能正常。
最后，进行完善的调试与验收。
安装完成后，需要进行系统的调试与验收工作。
首先，进行各项功能的测试，如制冷、制热、送风等。
然后，检查系统是否存在漏水、漏电等安全问题，并进行必要的修复和调整。
最后，由专业人员对整个系统进行验收，确保系统符合相关的标准和规定。
综上所述，安装风机盘管需要仔细、谨慎地进行各项操作，确保安装效果和安全性。
只有合理选择风机盘管、确定适当的安装位置、进行必要的准备工作、正确有序地进行安装并进行完善的调试与验收，才能确保设备的正常运行和使用效果的达到。
目录一、 设备验收及安置二、 检查准备工作三、 机组就位四、 机组安装五、 水系统试压六、 运行前检查七、 维护及保养安装和保养须由熟悉当地的安装和保养规范及规则且对这种机型有经空调机组不可安装在易燃、易爆的环境中。
空调机组不可安装在洗衣房及桑拿蒸汽浴室内。
一、设备验收及安置TICA系列风机盘管机组在出厂前均经过检查及测试，采用瓦楞纸箱包装，整体机组以适当运输方式到达工地现场时应保持完好。
若纸箱有明显损伤，请即检查机组本体状况；若发现损伤，请通知承运商与收件人联合检查。
随机附有装箱清单，用户可对照清单查验是否完整机组应存放在室内，且应小心保护，防止潮湿腐蚀与灰尘；机组开箱后，须特别注意防止墙灰、保温材料、涂料或其他杂物落在机组表面、风机蜗壳内及表冷器上，此将导致机组运行故障。
二、检查准备工作机组就位之前，必须检查以下准备工作是否就绪：（1） 冷冻水与冷凝水管，电线接口位置是否正确。
（2） 是否为机组留有足够的空间进行就位和日常维护。
（3） 吊装结构是否有足够的强度以承受机组重量，吊装螺栓位置是否正确。
（4） 为带余压机组安装的回风管道或出风管道尺寸是否正确，阻力是否在允许的机外余压范围内。
三、机组就位风机盘管机组顶部有吊装腰型孔，建议客户采用φ8的全螺纹螺杆配合平垫、弹簧垫圈和螺母（安装公司提供）固定机组。
注意：（1）固定机组除下侧应有螺母、弹垫与平垫外，在机组上侧也应有螺母与平垫来共同固定机组，使机组运转时更稳定。
（2）由于积水盘已设计成有一定的坡度，机组只须将风盘壳体安装为水平，即可保证排水通畅。
四、机组安装安装部分包括水管、电控和连接管，安装保护适用于全部风机盘管机组。
除了一些个别的工作在特别环境或应顾客对阀门、电机、表冷器及一些可选的盘管附件的要求机组安装稍有区别外，风机盘管系列安装基本相同。
（1）水路系统所有机组的供回水均为下供上回，所有水管必须严格按照工程图来安装。
与机组连接的水管建议采用挠性接管，主水管每隔一段距离必须设有支撑装置足够承受管路中水及水管本身的重量。

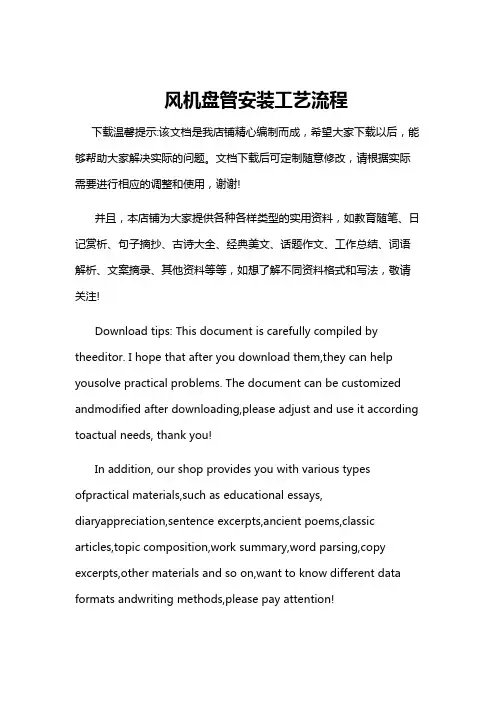

风机盘管安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷地砖楼面的施工工艺流程在进行陶瓷地砖楼面的施工之前，需要进行一系列准备工作。
风机盘管技术、安装规范一、总则1. 一般要求A.须按照设备表内所标注的冷冻/采暖量、送风量、用电量、水流量、水温升降量及容许的水压降等技术要求选取及提供合适的机种。
有关要求是按照风机盘管在中速运行时所能提供的功能而定。
B.有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
C.风机盘管在各正常运行速度操作时，所产生的噪音必须低于本合约所订定的标准要求。
D.盘管的工作和试验压力，须符合本技术说明书“系统试验及试运行”一章中所规定的要求。
E.风机盘管须设有适当的接驳口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。
2. 质量保证A.制造厂家必须具有生产同类设备的经验。
B.有关设备的功能和噪音值须按照国家相关机构/组织所制定的标准进行测试和鉴定。
C.所采用的材料必须完全符合当地消防局的防火要求。
D.每台风机盘管须附有原厂的标志牌，详细标明厂家名称、机种型号和系列编号。
3. 资料呈审A.须提供详细的施工图，内容应清楚显示有关管道及电气的接驳、防震和安装要求等资料。
B.提交原厂提供的技术数据及测试报告，以显示有关机组在指定的工作条件下的风机效率、噪音水平、送风量及冷冻/采暖量等资料。
C.提交由原厂编印的安装、操作及维修手册。
D.提供完整的设备配件表及由原厂所建议的后备配件表。
二、产品1. 概述A.须提供由原厂装配的风机盘管包括风机、盘管、冷凝水盘、电动机及配件等装配在一保温的金属外壳内。
所有风机盘管不可含有任何石棉或石棉产品。
B.除特别注明外，所有的风机盘管均为暗装卧式设计。
C.每台风机盘管的风机设计须可提供不小于设计要求的外阻风压，以应付风机盘管所接驳的送/回风管及格栅或散流器所产生的外阻力。
D.所有风机盘管在正常操作时，不能产生太大的震动和噪音。
如发觉所产生的震动和噪音超越环保局的规定或标书的规定时，承包单位须提供足够的防震和消音措施。
E.通常，每台风机盘管应配备一套设有由人手操控的四位控制开关掣的温度控制器。

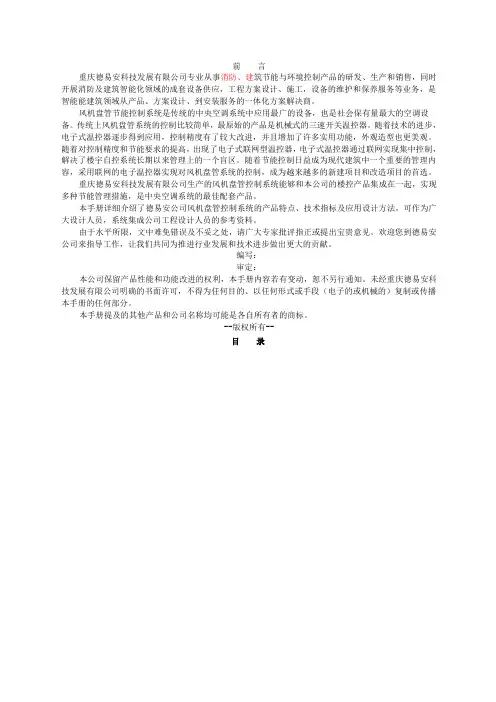

前言重庆德易安科技发展有限公司专业从事消防、建筑节能与环境控制产品的研发、生产和销售，同时开展消防及建筑智能化领域的成套设备供应，工程方案设计、施工，设备的维护和保养服务等业务，是智能能建筑领域从产品、方案设计、到安装服务的一体化方案解决商。
