高压共轨系统的总体结构及工作原理

高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。

高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。

高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。

设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。

高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。

高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。

共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。

它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。

共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。

燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。

喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。

喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。

当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。

电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。

通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。

高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。

它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。

高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。

高压共轨工作原理介绍一、高压共轨系统的组成高压共轨系统由高压油泵、共轨、喷油嘴和电子控制单元（ECU）等组成。

1. 高压油泵：高压油泵是高压共轨系统的核心组件，它将燃油从燃油箱中抽取，并将其压缩到极高的压力（通常为1000-3000bar）。

高压油泵通常采用柱塞式结构，通过凸轮轴或者齿轮传动实现连续的高压油送入共轨。

2. 共轨：共轨是一个储存高压燃油的管道，它连接了高压油泵和各个喷油嘴。

共轨系统可以保持恒定的高压，以确保喷油系统的快速响应和稳定性。

3. 喷油嘴：喷油嘴是高压共轨系统中的另一个重要组件，它负责将高压燃油喷射到气缸内，以实现燃烧过程。

现代柴油车发动机通常采用多孔喷油嘴，通过多次喷射和雾化技术，实现更好的燃烧效果和低排放。

4. 电子控制单元（ECU）：ECU是高压共轨系统的控制中枢，它通过传感器监测发动机的工作状态，根据需要调整燃油压力和喷油时间，以实现最佳的动力输出和尾气排放。

高压共轨系统的工作原理大致分为燃油供给、压力维持和喷油控制三个阶段。

1. 燃油供给阶段：燃油由燃油箱通过低压泵送入高压油管，再由高压油泵压缩后送入共轨。

在这个过程中，电子控制单元根据发动机工作状态调整高压油泵的工作压力和频率，确保共轨中的燃油压力始终保持在一个设计范围内。

2. 压力维持阶段：一旦共轨中的燃油压力达到设计值，高压共轨系统就进入了压力维持阶段，此时共轨中的燃油压力保持不变。

这样可以确保喷油系统随时都能进行高压的燃油喷射，以满足发动机不同工况下的动力输出要求。

3. 喷油控制阶段：在发动机工作时，电子控制单元根据燃烧需要，精确控制喷油嘴的开启和关闭时间。

高压电磁阀会在接收到ECU信号的情况下，打开喷油嘴并将高压燃油喷射到气缸内，完成燃烧过程。

通过精确控制喷油时间和燃油量，高压共轨系统可以实现更高效的燃烧过程，以提高动力输出和降低排放。

1. 提高燃烧效率：高压共轨系统通过精确的燃油控制，实现了更完善的燃烧过程，提高了发动机的燃烧效率和燃油利用率。

高压共轨系统的总体结构及工作原理１、总体结构
２、共轨系统工作原理示意图
传感器ECU控制单元执行器
３、工作原理：
共轨系统可用来提供最合适的燃油喷射量和喷射时刻，以此来满足发动机可靠性、动力性、低烟、低噪音、高输出、低排放的要求。

发动机的工作情况（如：发动机转速,加速踏板位置，冷却水温）被各种传感器检测到， ECU（电子控制单元）根据上述传感器检测到的信号对燃油喷射量，喷射时刻，喷射压力进行全面的控制，确保发动机处于最佳的工作状态。

ECU控制着大多数的零部件并且具备诊断和警报系统，用来提醒驾驶员故障的发生。

共轨系统由电控供油泵总成、喷油器总成、共轨总成组成。

它们与ECU、传感器等共同控制各种零部件。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络
，供参考。

可复制、编制，期待你的好评与关注）。

高压共轨工作原理介绍我们来了解一下高压共轨系统的组成。

高压共轨系统由高压泵、高压共轨、喷油嘴和电子控制单元（ECU）组成。

高压泵的作用是将油液压力升高至非常高的水平，高压共轨则是一个集油气的管道系统，它储存并提供高压燃油，喷油嘴用于喷射燃油，而ECU则是用来控制整个系统的工作。

在高压共轨系统中，每个气缸都有一个或多个喷油嘴，而所有的喷油嘴都是由高压共轨供应燃油。

我们来了解高压共轨系统的工作原理。

在传统的柴油发动机中，燃油是由喷油泵提供高压后送入喷油嘴，然后通过压缩空气进行雾化和混合，最后在气缸内燃烧。

而高压共轨系统的工作原理则有所不同。

当发动机工作时，高压泵将燃油压力提升至非常高的水平，并将其送入高压共轨中进行储存。

在需要喷油时，ECU会根据发动机的工作状态和操作需求来控制高压共轨中燃油的压力，然后通过喷油嘴将燃油喷射到气缸内进行燃烧。

高压共轨系统的工作原理主要分为以下几个步骤：1. 充油阶段：当发动机启动时，高压泵开始工作，将柴油从油箱吸入，然后送入高压共轨中进行储存。

2. 压力调节阶段：当发动机需要喷油时，ECU会控制高压共轨中燃油的压力，以确保燃油能够在需要的时间和量上准确地喷射到气缸内。

3. 喷油阶段：一旦高压共轨中的燃油压力被调整到适当的水平，ECU就会通过信号控制喷油嘴进行喷射，将燃油喷入气缸内进行燃烧。

4. 完善燃烧阶段：在喷油结束后，高压共轨中的余燃油会被回收，以确保下一次的喷油过程能够重新开始。

通过这些步骤，高压共轨系统能够实现对燃油的精确控制，从而提高了燃油的混合效率和燃烧效率，减少了废气排放和燃油消耗，使发动机的性能和经济性都得到了极大的提升。

1. 高效燃烧：由于高压共轨系统可以实现对燃油的高精度控制，使得燃油能够充分雾化和混合，从而实现了更加高效的燃烧过程。

2. 动力性能更佳：高压共轨系统能够实现更高的喷油压力，从而提高了燃油的雾化效果和发动机的动力性能。

3. 排放更干净：高压共轨系统能够实现对燃油的精确控制，减少了废气排放和燃油消耗，使得发动机的排放更加干净。

高压共轨工作原理高压共轨系统是一种现代柴油机燃油供给系统，它由高压泵、高压共轨、喷油器等部分组成。

由于该系统具有较高的压力及较快的响应速度，能够使得喷油更为精准、快速、均匀，从而提高燃烧效率并降低污染物排放。

在本文中，我们将详细介绍高压共轨系统的工作原理。

一、高压共轨系统的基本组成高压共轨系统是由高压泵、高压共轨、喷油器和控制单元等部分组成的。

高压泵能够提供高压油液，将燃油输送到高压共轨中；高压共轨则是一个压力传递和储油的装置，将高压油液传递给各个喷油器；喷油器则是实现燃油雾化和喷射的设备；控制单元则能够实现对高压共轨系统的控制和调节。

1、高压泵提供高压油液高压泵会将燃油从油箱中吸入，通过柱塞将燃油压缩，形成高压油液，再将高压油液送往高压共轨中。

高压共轨是一个储存高压油液的装置，它能够保存一定量的高压油液，并将高压油液传递给各个喷油器。

3、喷油器实现燃油雾化和喷射当需要喷油时，控制单元将信号发送至喷油器，激活电磁阀，打开高压油液通道，将高压油液送至喷油器中。

喷油器中的针阀则会打开，将高压油液喷射至喷油嘴上，并形成微小的雾状颗粒。

4、控制单元调节燃料喷射时间和量控制单元能够对高压共轨系统中的燃油喷射时间和量进行调节。

当需要增加燃油喷射量时，控制单元会将信号发送至高压泵，增加燃油压力；当需要减少燃油喷射量时，控制单元会减小针阀的打开时间，从而减少燃油的喷射。

1、提高燃烧效率由于高压共轨系统能够保持较高的燃油压力，使得燃油更容易雾化，从而提高了燃烧效率。

高压共轨系统能够调节燃油喷射时间和量，使得燃油能够更加精准地喷射至缸内，从而提高了燃烧效率。

2、降低污染物排放由于高压共轨系统能够实现更加精准的燃油喷射，使得燃烧更加充分，减少了未燃烧的燃料和氧化物的排放，从而降低了污染物的排放。

3、提高启动性能和响应速度由于高压共轨系统能够提供更快的响应时间和更高的燃油压力，使得柴油机具有更好的启动性能和响应速度。

4、降低噪音水平由于高压共轨系统能够喷出细小的雾状颗粒，使得燃油更为均匀，从而减少了燃油的燃烧噪音。

柴油机高压共轨系统工作原理1. 介绍柴油机高压共轨系统是现代柴油机技术中的重要组成部分。

它通过使用高压油泵将燃油压力提高到很高的水平，并通过共轨将燃油分配给每个喷油器，从而实现燃油的高效喷射。

本文将详细解释柴油机高压共轨系统的工作原理及其组成部分。

2. 高压共轨系统的组成部分柴油机高压共轨系统主要由以下几个组成部分构成：2.1 高压油泵高压油泵是高压共轨系统的核心组件之一。

它的主要作用是将柴油加压到很高的压力，通常可以达到几百至几千巴的水平。

高压油泵通常采用柱塞式结构，通过往复运动使油泵产生压力，从而将燃油送入高压共轨。

2.2 高压共轨高压共轨是一个金属管道，油泵将燃油送入共轨中储存。

高压共轨的设计和制造需要考虑高压和高温环境下的耐久性和可靠性，因此通常采用高强度、耐腐蚀的材料制成。

共轨的直径通常较小，以使燃油能够以较高的压力被释放到喷油器中。

2.3 喷油器喷油器是将燃油喷射到柴油机燃烧室中的设备。

在高压共轨系统中，每个气缸通常都配有一个喷油器。

当发动机控制单元（ECU）发出命令时，喷油器会以非常高的压力将燃油喷射到燃烧室中，并在适当的时机结束喷射。

喷油器需要具备高压、高温和快速响应的能力，以确保燃油的准确喷射。

2.4 高压传感器高压传感器用于监测高压共轨中的燃油压力，并将压力信号反馈给发动机控制单元。

发动机控制单元可以根据高压传感器的信号来控制高压油泵的工作，从而实现精确的燃油喷射控制。

3. 高压共轨系统的工作原理柴油机高压共轨系统的工作原理可以分为以下几个步骤：3.1 燃油供给当发动机启动时，高压油泵开始工作。

高压油泵通过往复运动产生高压燃油，并将其送入高压共轨中储存。

3.2 压力调节高压油泵根据传感器信号和发动机控制单元的指令来调节燃油的压力。

发动机控制单元可以根据负载、转速和其他参数来控制燃油压力的大小，以实现最佳燃油喷射效果。

3.3 燃油喷射当发动机控制单元需要喷射燃油时，它会向喷油器发送信号。

高压共轨工作原理介绍6篇第1篇示例：高压共轨是一种现代柴油发动机燃油系统，它是将传统的喷油泵、喷油器和高压油管等部件集成在一起，通过共轨系统实现燃油的高效喷射和燃烧。

高压共轨系统在柴油发动机中具有重要的作用，它通过精准控制燃油喷射的时间、量和压力，使发动机在各种工况下都能得到最佳的燃烧效果，从而提高动力性能和燃油经济性。

高压共轨系统的工作原理主要包括高压油泵、共轨、喷油嘴和电控单元等几个部分。

首先是高压油泵，它负责将柴油从燃油箱中抽取，并将其压缩到很高的压力，一般在1000-2000 bar以上。

这样的高压可以确保柴油在喷射时能够达到足够的雾化效果，使其充分燃烧。

然后是共轨，共轨是一个高压的储油管，它在高压油泵输出的柴油注入并将压力传递至各个喷油嘴。

共轨的设计可以减小柴油的脉动，确保各个喷油嘴能够获得相同的燃油压力，从而实现燃油的均匀喷射。

接着是喷油嘴，喷油嘴是将高压柴油雾化喷射到气缸内的关键部件。

在高压共轨系统中，喷油嘴通过电磁控制阀门来控制喷油的时间和量，电控单元会根据发动机的工况和转速来调整喷油嘴的喷油参数，确保燃油能够在最佳的时机喷射到燃烧室内。

最后是电控单元，电控单元是整个高压共轨系统的大脑，它接收来自传感器的各种信号，包括发动机转速、负荷、水温等参数，并根据这些参数来调整高压油泵的工作，控制共轨的压力和喷油嘴的喷油时机和量，从而实现发动机的最佳燃烧效果。

高压共轨系统通过精密的电控和高效的组件设计，实现了柴油燃烧过程的精准控制，从而提高了发动机的动力性能和燃油经济性。

随着技术的不断进步，高压共轨系统正在逐渐成为柴油发动机的主流燃油系统，带来了更加环保和高效的驾驶体验。

第2篇示例：高压共轨技术是当今柴油发动机燃油喷射系统中的一项重要技术革新，它的出现极大地提高了柴油发动机的功率性能和燃油经济性。

本文将介绍高压共轨技术的工作原理，以及这一技术对柴油发动机性能提升的影响。

高压共轨是一种新型的柴油喷射系统，其最大特点是将喷射压力和喷射时间进行了有效的分离。

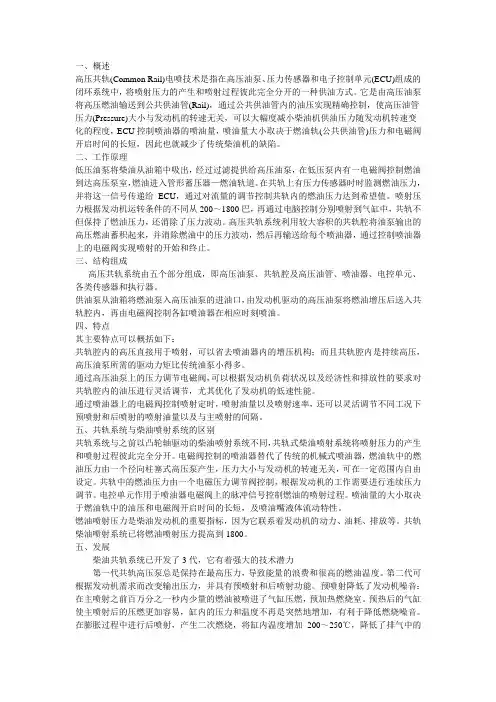

一、概述高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。

它是由高压油泵将高压燃油输送到公共供油管(Rail)，通过公共供油管内的油压实现精确控制，使高压油管压力(Pressure)大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速变化的程度，ECU控制喷油器的喷油量，喷油量大小取决于燃油轨(公共供油管)压力和电磁阀开启时间的长短，因此也就减少了传统柴油机的缺陷。

二、工作原理低压油泵将柴油从油箱中吸出，经过过滤提供给高压油泵，在低压泵内有一电磁阀控制燃油到达高压泵室，燃油进入管形蓄压器—燃油轨道。

在共轨上有压力传感器时时监测燃油压力，并将这一信号传递给ECU，通过对流量的调节控制共轨内的燃油压力达到希望值。

喷射压力根据发动机运转条件的不同从200～1800巴，再通过电脑控制分别喷射到气缸中，共轨不但保持了燃油压力，还消除了压力波动。

高压共轨系统利用较大容积的共轨腔将油泵输出的高压燃油蓄积起来，并消除燃油中的压力波动，然后再输送给每个喷油器，通过控制喷油器上的电磁阀实现喷射的开始和终止。

三、结构组成高压共轨系统由五个部分组成，即高压油泵、共轨腔及高压油管、喷油器、电控单元、各类传感器和执行器。

供油泵从油箱将燃油泵入高压油泵的进油口，由发动机驱动的高压油泵将燃油增压后送入共轨腔内，再由电磁阀控制各缸喷油器在相应时刻喷油。

四、特点其主要特点可以概括如下：共轨腔内的高压直接用于喷射，可以省去喷油器内的增压机构；而且共轨腔内是持续高压，高压油泵所需的驱动力矩比传统油泵小得多。

通过高压油泵上的压力调节电磁阀，可以根据发动机负荷状况以及经济性和排放性的要求对共轨腔内的油压进行灵活调节，尤其优化了发动机的低速性能。

通过喷油器上的电磁阀控制喷射定时，喷射油量以及喷射速率，还可以灵活调节不同工况下预喷射和后喷射的喷射油量以及与主喷射的间隔。
