高压共轨系统的总体结构及工作原理

高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。

高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。

高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。

设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。

高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。

高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。

共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。

它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。

共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。

燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。

喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。

喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。

当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。

电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。

通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。

高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。

它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。

高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。

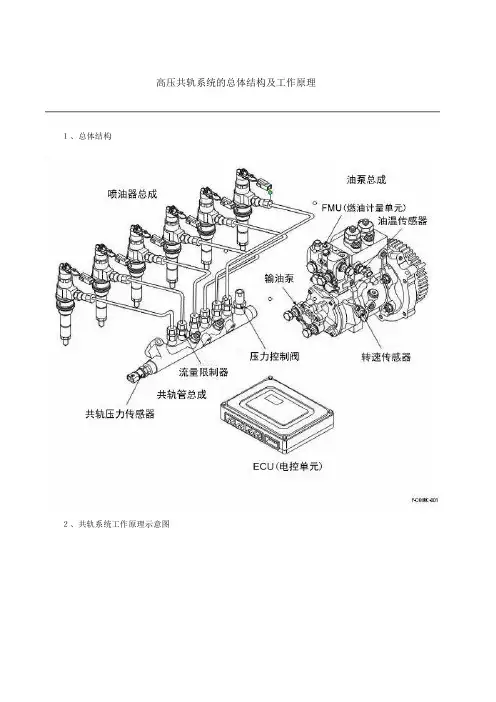

高压共轨系统的总体结构及工作原理１、总体结构
２、共轨系统工作原理示意图
传感器ECU控制单元执行器
３、工作原理：
共轨系统可用来提供最合适的燃油喷射量和喷射时刻，以此来满足发动机可靠性、动力性、低烟、低噪音、高输出、低排放的要求。

发动机的工作情况（如：发动机转速,加速踏板位置，冷却水温）被各种传感器检测到， ECU（电子控制单元）根据上述传感器检测到的信号对燃油喷射量，喷射时刻，喷射压力进行全面的控制，确保发动机处于最佳的工作状态。

ECU控制着大多数的零部件并且具备诊断和警报系统，用来提醒驾驶员故障的发生。

共轨系统由电控供油泵总成、喷油器总成、共轨总成组成。

它们与ECU、传感器等共同控制各种零部件。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络
，供参考。

可复制、编制，期待你的好评与关注）。

高压共轨工作原理介绍我们来了解一下高压共轨系统的组成。

高压共轨系统由高压泵、高压共轨、喷油嘴和电子控制单元（ECU）组成。

高压泵的作用是将油液压力升高至非常高的水平，高压共轨则是一个集油气的管道系统，它储存并提供高压燃油，喷油嘴用于喷射燃油，而ECU则是用来控制整个系统的工作。

在高压共轨系统中，每个气缸都有一个或多个喷油嘴，而所有的喷油嘴都是由高压共轨供应燃油。

我们来了解高压共轨系统的工作原理。

在传统的柴油发动机中，燃油是由喷油泵提供高压后送入喷油嘴，然后通过压缩空气进行雾化和混合，最后在气缸内燃烧。

而高压共轨系统的工作原理则有所不同。

当发动机工作时，高压泵将燃油压力提升至非常高的水平，并将其送入高压共轨中进行储存。

在需要喷油时，ECU会根据发动机的工作状态和操作需求来控制高压共轨中燃油的压力，然后通过喷油嘴将燃油喷射到气缸内进行燃烧。

高压共轨系统的工作原理主要分为以下几个步骤：1. 充油阶段：当发动机启动时，高压泵开始工作，将柴油从油箱吸入，然后送入高压共轨中进行储存。

2. 压力调节阶段：当发动机需要喷油时，ECU会控制高压共轨中燃油的压力，以确保燃油能够在需要的时间和量上准确地喷射到气缸内。

3. 喷油阶段：一旦高压共轨中的燃油压力被调整到适当的水平，ECU就会通过信号控制喷油嘴进行喷射，将燃油喷入气缸内进行燃烧。

4. 完善燃烧阶段：在喷油结束后，高压共轨中的余燃油会被回收，以确保下一次的喷油过程能够重新开始。

通过这些步骤，高压共轨系统能够实现对燃油的精确控制，从而提高了燃油的混合效率和燃烧效率，减少了废气排放和燃油消耗，使发动机的性能和经济性都得到了极大的提升。

1. 高效燃烧：由于高压共轨系统可以实现对燃油的高精度控制，使得燃油能够充分雾化和混合，从而实现了更加高效的燃烧过程。

2. 动力性能更佳：高压共轨系统能够实现更高的喷油压力，从而提高了燃油的雾化效果和发动机的动力性能。

3. 排放更干净：高压共轨系统能够实现对燃油的精确控制，减少了废气排放和燃油消耗，使得发动机的排放更加干净。

高压共轨工作原理高压共轨系统是一种现代柴油机燃油供给系统，它由高压泵、高压共轨、喷油器等部分组成。

由于该系统具有较高的压力及较快的响应速度，能够使得喷油更为精准、快速、均匀，从而提高燃烧效率并降低污染物排放。

在本文中，我们将详细介绍高压共轨系统的工作原理。

一、高压共轨系统的基本组成高压共轨系统是由高压泵、高压共轨、喷油器和控制单元等部分组成的。

高压泵能够提供高压油液，将燃油输送到高压共轨中；高压共轨则是一个压力传递和储油的装置，将高压油液传递给各个喷油器；喷油器则是实现燃油雾化和喷射的设备；控制单元则能够实现对高压共轨系统的控制和调节。

1、高压泵提供高压油液高压泵会将燃油从油箱中吸入，通过柱塞将燃油压缩，形成高压油液，再将高压油液送往高压共轨中。

高压共轨是一个储存高压油液的装置，它能够保存一定量的高压油液，并将高压油液传递给各个喷油器。

3、喷油器实现燃油雾化和喷射当需要喷油时，控制单元将信号发送至喷油器，激活电磁阀，打开高压油液通道，将高压油液送至喷油器中。

喷油器中的针阀则会打开，将高压油液喷射至喷油嘴上，并形成微小的雾状颗粒。

4、控制单元调节燃料喷射时间和量控制单元能够对高压共轨系统中的燃油喷射时间和量进行调节。

当需要增加燃油喷射量时，控制单元会将信号发送至高压泵，增加燃油压力；当需要减少燃油喷射量时，控制单元会减小针阀的打开时间，从而减少燃油的喷射。

1、提高燃烧效率由于高压共轨系统能够保持较高的燃油压力，使得燃油更容易雾化，从而提高了燃烧效率。

高压共轨系统能够调节燃油喷射时间和量，使得燃油能够更加精准地喷射至缸内，从而提高了燃烧效率。

2、降低污染物排放由于高压共轨系统能够实现更加精准的燃油喷射，使得燃烧更加充分，减少了未燃烧的燃料和氧化物的排放，从而降低了污染物的排放。

3、提高启动性能和响应速度由于高压共轨系统能够提供更快的响应时间和更高的燃油压力，使得柴油机具有更好的启动性能和响应速度。

4、降低噪音水平由于高压共轨系统能够喷出细小的雾状颗粒，使得燃油更为均匀，从而减少了燃油的燃烧噪音。

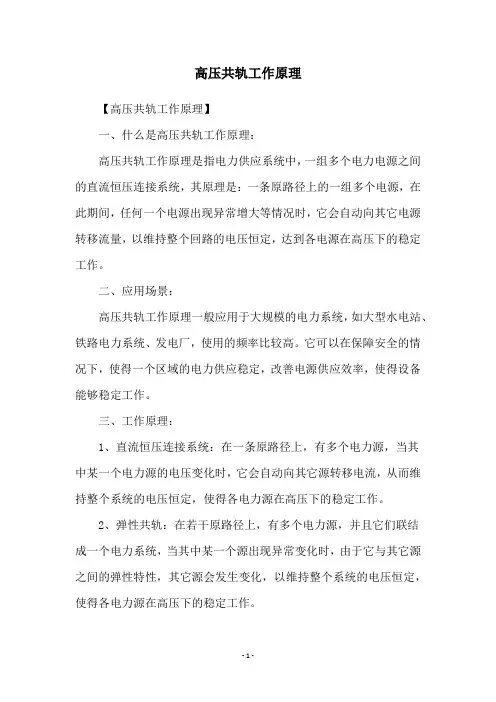

高压共轨工作原理
【高压共轨工作原理】
一、什么是高压共轨工作原理：
高压共轨工作原理是指电力供应系统中，一组多个电力电源之间的直流恒压连接系统，其原理是：一条原路径上的一组多个电源，在此期间，任何一个电源出现异常增大等情况时，它会自动向其它电源转移流量，以维持整个回路的电压恒定，达到各电源在高压下的稳定工作。

二、应用场景：
高压共轨工作原理一般应用于大规模的电力系统，如大型水电站、铁路电力系统、发电厂，使用的频率比较高。

它可以在保障安全的情况下，使得一个区域的电力供应稳定，改善电源供应效率，使得设备能够稳定工作。

三、工作原理：
1、直流恒压连接系统：在一条原路径上，有多个电力源，当其
中某一个电力源的电压变化时，它会自动向其它源转移电流，从而维持整个系统的电压恒定，使得各电力源在高压下的稳定工作。

2、弹性共轨：在若干原路径上，有多个电力源，并且它们联结
成一个电力系统，当其中某一个源出现异常变化时，由于它与其它源之间的弹性特性，其它源会发生变化，以维持整个系统的电压恒定，使得各电力源在高压下的稳定工作。

- 1 -。

柴油机高压共轨系统工作原理1. 介绍柴油机高压共轨系统是现代柴油机技术中的重要组成部分。

它通过使用高压油泵将燃油压力提高到很高的水平，并通过共轨将燃油分配给每个喷油器，从而实现燃油的高效喷射。

本文将详细解释柴油机高压共轨系统的工作原理及其组成部分。

2. 高压共轨系统的组成部分柴油机高压共轨系统主要由以下几个组成部分构成：2.1 高压油泵高压油泵是高压共轨系统的核心组件之一。

它的主要作用是将柴油加压到很高的压力，通常可以达到几百至几千巴的水平。

高压油泵通常采用柱塞式结构，通过往复运动使油泵产生压力，从而将燃油送入高压共轨。

2.2 高压共轨高压共轨是一个金属管道，油泵将燃油送入共轨中储存。

高压共轨的设计和制造需要考虑高压和高温环境下的耐久性和可靠性，因此通常采用高强度、耐腐蚀的材料制成。

共轨的直径通常较小，以使燃油能够以较高的压力被释放到喷油器中。

2.3 喷油器喷油器是将燃油喷射到柴油机燃烧室中的设备。

在高压共轨系统中，每个气缸通常都配有一个喷油器。

当发动机控制单元（ECU）发出命令时，喷油器会以非常高的压力将燃油喷射到燃烧室中，并在适当的时机结束喷射。

喷油器需要具备高压、高温和快速响应的能力，以确保燃油的准确喷射。

2.4 高压传感器高压传感器用于监测高压共轨中的燃油压力，并将压力信号反馈给发动机控制单元。

发动机控制单元可以根据高压传感器的信号来控制高压油泵的工作，从而实现精确的燃油喷射控制。

3. 高压共轨系统的工作原理柴油机高压共轨系统的工作原理可以分为以下几个步骤：3.1 燃油供给当发动机启动时，高压油泵开始工作。

高压油泵通过往复运动产生高压燃油，并将其送入高压共轨中储存。

3.2 压力调节高压油泵根据传感器信号和发动机控制单元的指令来调节燃油的压力。

发动机控制单元可以根据负载、转速和其他参数来控制燃油压力的大小，以实现最佳燃油喷射效果。

3.3 燃油喷射当发动机控制单元需要喷射燃油时，它会向喷油器发送信号。

高压共轨的工作原理
高压共轨系统是一种现代柴油发动机的燃油供给系统，其工作原理如下：
1. 准备阶段：燃油从油箱被油泵抽取，并经过滤后被送入高压共轨。

高压共轨是一根管道，其内径较大，可以容纳所有喷油嘴需要的燃油量。

2. 压力调节阶段：在高压共轨中的燃油被送入高压泵。

高压泵会增加燃油的压力，使其达到要求的功率水平。

高压泵的工作原理类似于柱塞泵，通过减少柱塞直径来增加燃油的压力。

3. 压力积累阶段：高压泵将燃油送回高压共轨。

随着燃油的不断流入，高压共轨中的压力逐渐增加。

在这个阶段，高压共轨中的压力通常需要达到几百至数千巴的水平。

4. 喷油阶段：通过控制电磁阀或压力调节器，高压共轨中的燃油被喷出到喷油嘴中。

喷油嘴由电磁控制器控制，可以根据发动机的要求进行开关。

通过调整电磁阀的开关时间和频率，可以控制喷油嘴喷出燃油的量和喷射时间。

5. 点火阶段：当燃油被喷出到喷油嘴中后，它与空气混合，并被压缩在气缸中。

最后，喷油嘴喷出的燃油会被点火系统点燃，从而引发燃烧过程。

这个过程产生的能量被转化为驱动发动机的力和动力。

总之，高压共轨系统通过高压泵和喷油嘴的配合，可以将燃油
以高压和适量的方式喷入气缸，从而实现高效燃烧，提高燃油利用率和发动机的性能。

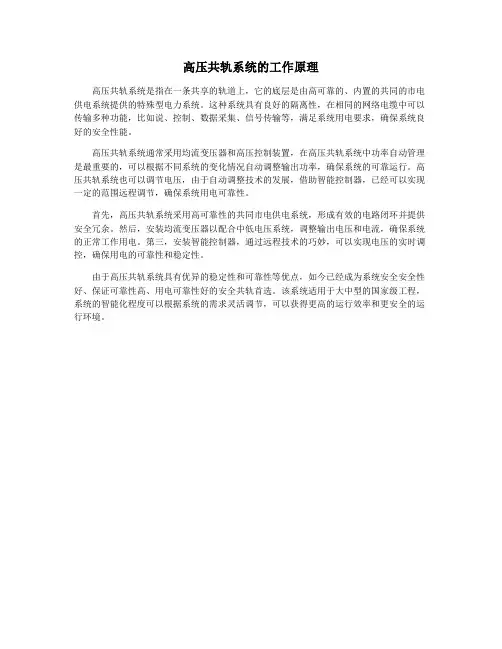

高压共轨系统的工作原理
高压共轨系统是指在一条共享的轨道上，它的底层是由高可靠的、内置的共同的市电供电系统提供的特殊型电力系统。

这种系统具有良好的隔离性，在相同的网络电缆中可以传输多种功能，比如说、控制、数据采集、信号传输等，满足系统用电要求，确保系统良好的安全性能。

高压共轨系统通常采用均流变压器和高压控制装置，在高压共轨系统中功率自动管理是最重要的，可以根据不同系统的变化情况自动调整输出功率，确保系统的可靠运行。

高压共轨系统也可以调节电压，由于自动调整技术的发展，借助智能控制器，已经可以实现一定的范围远程调节，确保系统用电可靠性。

首先，高压共轨系统采用高可靠性的共同市电供电系统，形成有效的电路闭环并提供安全冗余。

然后，安装均流变压器以配合中低电压系统，调整输出电压和电流，确保系统的正常工作用电。

第三，安装智能控制器，通过远程技术的巧妙，可以实现电压的实时调控，确保用电的可靠性和稳定性。

由于高压共轨系统具有优异的稳定性和可靠性等优点，如今已经成为系统安全安全性好、保证可靠性高、用电可靠性好的安全共轨首选。

该系统适用于大中型的国家级工程，系统的智能化程度可以根据系统的需求灵活调节，可以获得更高的运行效率和更安全的运行环境。

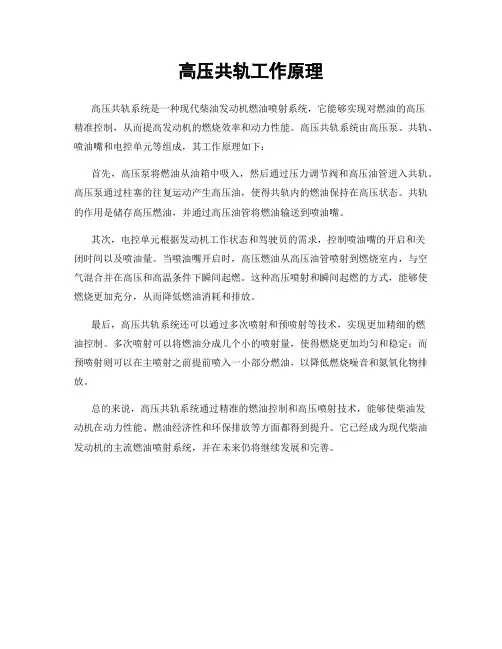

高压共轨工作原理
高压共轨系统是一种现代柴油发动机燃油喷射系统，它能够实现对燃油的高压
精准控制，从而提高发动机的燃烧效率和动力性能。

高压共轨系统由高压泵、共轨、喷油嘴和电控单元等组成，其工作原理如下：
首先，高压泵将燃油从油箱中吸入，然后通过压力调节阀和高压油管进入共轨。

高压泵通过柱塞的往复运动产生高压油，使得共轨内的燃油保持在高压状态。

共轨的作用是储存高压燃油，并通过高压油管将燃油输送到喷油嘴。

其次，电控单元根据发动机工作状态和驾驶员的需求，控制喷油嘴的开启和关
闭时间以及喷油量。

当喷油嘴开启时，高压燃油从高压油管喷射到燃烧室内，与空气混合并在高压和高温条件下瞬间起燃。

这种高压喷射和瞬间起燃的方式，能够使燃烧更加充分，从而降低燃油消耗和排放。

最后，高压共轨系统还可以通过多次喷射和预喷射等技术，实现更加精细的燃
油控制。

多次喷射可以将燃油分成几个小的喷射量，使得燃烧更加均匀和稳定；而预喷射则可以在主喷射之前提前喷入一小部分燃油，以降低燃烧噪音和氮氧化物排放。

总的来说，高压共轨系统通过精准的燃油控制和高压喷射技术，能够使柴油发
动机在动力性能、燃油经济性和环保排放等方面都得到提升。

它已经成为现代柴油发动机的主流燃油喷射系统，并在未来仍将继续发展和完善。

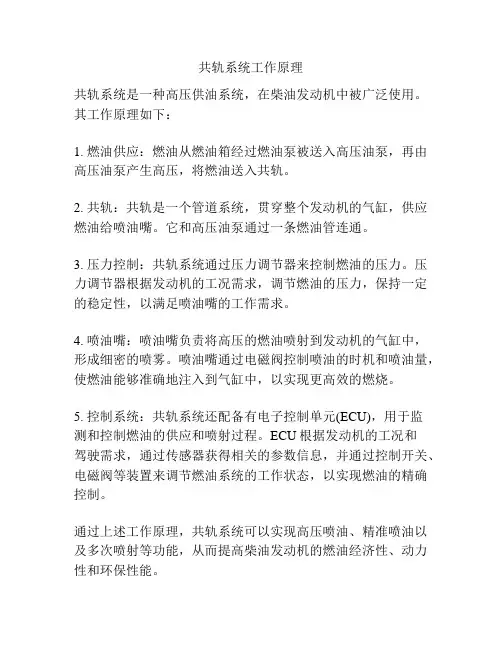

共轨系统工作原理
共轨系统是一种高压供油系统，在柴油发动机中被广泛使用。

其工作原理如下：
1. 燃油供应：燃油从燃油箱经过燃油泵被送入高压油泵，再由高压油泵产生高压，将燃油送入共轨。

2. 共轨：共轨是一个管道系统，贯穿整个发动机的气缸，供应燃油给喷油嘴。

它和高压油泵通过一条燃油管连通。

3. 压力控制：共轨系统通过压力调节器来控制燃油的压力。

压力调节器根据发动机的工况需求，调节燃油的压力，保持一定的稳定性，以满足喷油嘴的工作需求。

4. 喷油嘴：喷油嘴负责将高压的燃油喷射到发动机的气缸中，形成细密的喷雾。

喷油嘴通过电磁阀控制喷油的时机和喷油量，使燃油能够准确地注入到气缸中，以实现更高效的燃烧。

5. 控制系统：共轨系统还配备有电子控制单元(ECU)，用于监
测和控制燃油的供应和喷射过程。

ECU根据发动机的工况和
驾驶需求，通过传感器获得相关的参数信息，并通过控制开关、电磁阀等装置来调节燃油系统的工作状态，以实现燃油的精确控制。

通过上述工作原理，共轨系统可以实现高压喷油、精准喷油以及多次喷射等功能，从而提高柴油发动机的燃油经济性、动力性和环保性能。

柴油高压共轨系统的工作原理如下：
通过柴油机驱动高压油泵，将燃油注入共轨并维持高压。

共轨实际上是一个公共的油管，里面充满了高压柴油。

所有的喷油器都与共轨相连，并受到电控单元（ECU）的控制。

当ECU发出喷油指令时，喷油器的高速电磁阀会打开，允许高压柴油从共轨流入喷油器。

喷油器有一个精确的喷嘴，能将柴油以雾化形式喷入发动机的气缸内。

这种雾化形式的柴油能与空气充分混合，使得燃烧更加充分，从而提高发动机的效率。

喷油量和喷油时机都是由ECU精确控制的，可以根据发动机的负载和转速等因素进行调整。

高压共轨系统的优点是可以实现精确的高压喷射，从而优化柴油的燃烧过程，提高发动机的效率。

此外，由于喷油压力和喷油量都可以灵活调整，因此高压共轨系统能够适应不同工况的需求。

总的来说，柴油高压共轨系统通过高压油泵、共轨和电控喷油器等组成的系统，实现了精确的高压喷射，从而优化了柴油的燃烧过程，提高了发动机的效率。

高压共轨燃油喷射系统构造及工作原理高压共轨燃油喷射系统构造及工作原理高压共轨燃油喷射系统构造及工作原理柴油机共轨电控柴油喷射系统部件构造4\六西格玛坛{Vw主要由电控单元、高压油泵、共轨管、电控喷油器以及各种传感器等组成。

低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。

3.1.1高压油泵@L*[~高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。

由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。

Bosch公司采用由柴油机驱动的三缸径向柱塞泵来产生高达135Mpa的压力。

该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。

该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。

日电装公司采用了一个三作用凸轮的直列泵来产生高压。

该高压油泵对油量的控制采用了控制低压燃油有效进油量的方法。

工作过程：_7[)W(g/R&e.H-Gu（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；质量SPC,sixsigma,TS16949,MSA,FMEA6gWD0d|%^w/P(_六西格玛品质论坛o9W（2）柱塞上行，但控制阀中尚未通电，处于开启状态，低压燃油经控制阀流回低压腔；（3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。

高压共轨工作原理介绍高压共轨是现代柴油发动机中的一项重要技术，它的出现极大地改变了柴油机的工作原理和性能。

高压共轨技术的引入使得柴油发动机的燃烧更加高效、清洁、节能，成为了现代柴油车辆的主流动力装置。

下面将详细介绍高压共轨的工作原理。

高压共轨系统包括高压泵、共轨、喷油嘴和压力传感器等组件。

高压泵负责提供高压燃油，共轨则充当了一个储油器的角色，喷油嘴则扮演了喷油的作用。

而压力传感器则用于监测共轨中的燃油压力变化。

这些组件相互协作，共同完成柴油发动机的燃油供应。

高压共轨系统的工作原理可以分为以下几个步骤：第一步，高压泵将低压燃油从油箱中抽取，将其压缩至高压（通常为几百巴到几千巴），并将高压燃油送入共轨中储存。

受控于发动机控制单元(ECU)的指令，高压泵的工作既可以是由凸轮轴传动，又可以是由间歇式可变转子泵作为提供动力。

第二步，共轨中的燃油压力保持稳定，通过压力传感器监测共轨中的压力变化，并实时将这些信息反馈给ECU。

第三步，当喷油时，ECU会通过控制喷油嘴的开启时长和喷油嘴的喷油量完成对发动机的燃油喷射控制。

而压力传感器也会实时监测喷油嘴的工作状态，确保燃油喷射的准确性和稳定性。

第四步，喷油嘴根据ECU的指令将高压共轨中的燃油喷射到燃烧室内，经过高温高压的压缩空气的作用，形成高温高压的混合气体，并最终完成燃烧过程。

值得一提的是，高压共轨喷油系统的高压喷射和高精度控制，使得柴油充分燃烧，有效减少了柴油机的燃油消耗和颗粒排放，使得发动机的效率得到进一步提升。

高压共轨技术的出现，极大地提高了柴油发动机的效率和性能，使得柴油发动机具有更为清洁、安静的特点，成为了现代汽车发动机技术的主流。

这项技术也广泛应用于工程机械、船舶、发电机等领域，为各种柴油动力设备的使用提供了更为可靠和高效的动力保障。

高压共轨工作原理介绍高压共轨是现代柴油发动机燃油喷射系统中的重要技术，它是一种先进的直接喷射系统，可以有效提高柴油机的动力性能和经济性，减少污染物排放。

高压共轨技术的引入，使得柴油发动机具有了更高的效率和更低的排放，成为了越来越多车辆应用的首选。

那么，高压共轨是如何工作的呢？接下来就让我们来介绍一下高压共轨的工作原理。

我们需要了解高压共轨的结构组成。

高压共轨系统包括高压泵、共轨、压力传感器、喷油嘴等几个主要部件。

高压泵负责将柴油加压至很高的压力，通常可以达到几千巴至数万巴，然后将加压后的柴油送入共轨。

共轨则是储存高压柴油的管道系统，它能够保持柴油在高压状态下的稳定性，从而保证了喷油系统的正常工作。

压力传感器用于实时监测共轨中的压力情况，以便调节喷油量和喷油时机。

喷油嘴则是将高压柴油喷射到燃烧室中，完成燃油喷射的任务。

高压共轨系统的工作过程可以分为三个阶段：充油阶段、喷油阶段和排油阶段。

首先是充油阶段。

当发动机工作时，高压泵开始工作，将柴油加压并送入共轨。

此时，共轨中的柴油压力逐渐上升，直到达到设定的高压值。

接下来是喷油阶段。

当发动机需要喷油时，电控单元会通过传感器监测到发动机工作状态和工况，并计算出合适的喷油量和喷油时机，然后通过控制喷油嘴的电磁阀来控制喷油嘴的开启和关闭。

当喷油嘴开启时，共轨中高压柴油会被喷射到燃烧室中，形成可燃混合气体，然后被点火系统点燃，完成燃烧过程。

最后是排油阶段。

当喷油结束后，喷油嘴关闭，共轨中的剩余柴油会回流到高压泵中，继续循环使用，完成一次喷油过程。

高压共轨系统的工作原理可以说是十分精妙的。

由于高压共轨系统的高压泵针阀采用电控，能够精确地控制油的流量和压力，使得喷油系统更加灵活、高效。

共轨系统采用了预压蓄能技术，能够在很短的时间内将柴油加压至要求的高压，使得喷油量和喷油时机可以被精确控制。

共轨系统还可以通过压力传感器实时监测共轨中的压力情况，并通过反馈控制系统进行调节，保证了发动机喷油工作的稳定性和可靠性。

高压共轨工作原理
高压共轨系统是一种先进的柴油机燃油系统，它通过高压共轨、喷油嘴、高压油泵等部件的协同作用，实现了柴油机燃油的高效喷射和燃烧，从而提高了柴油机的动力性能和燃油经济性。

本文将对高压共轨系统的工作原理进行详细介绍。

高压共轨系统的工作原理主要包括以下几个方面：
1. 高压共轨，高压共轨是高压共轨系统的核心部件，它起到了高压油的储存和供给作用。

在高压共轨系统中，高压共轨的压力可以达到几百至几千巴，通过高压共轨，可以精确地控制燃油的喷射时间和喷射量。

2. 高压油泵，高压油泵是高压共轨系统的另一个重要部件，它负责将低压燃油从油箱中抽取并加压，形成高压燃油，然后将高压燃油送入高压共轨中。

高压油泵的工作原理是通过柱塞或齿轮等结构，将机械能转换为压力能，从而实现对燃油的高效加压。

3. 喷油嘴，喷油嘴是高压共轨系统中的另一个重要部件，它负责将高压共轨中的燃油喷射到气缸内，形成可燃混合气。

喷油嘴的工作原理是通过控制喷油嘴的开启和关闭时间，以及喷油嘴的喷孔结构，实现对燃油喷射的精确控制。

4. 控制系统，高压共轨系统的控制是通过电子控制单元（ECU）来实现的，ECU可以根据发动机的工况和驾驶员的需求，精确地控制高压共轨的压力、喷油嘴的喷油量和喷油时间，从而实现对柴油机燃油喷射的精确控制。

总的来说，高压共轨系统的工作原理是通过高压共轨、高压油泵、喷油嘴和控制系统的协同作用，实现对柴油机燃油喷射的精确控制，从而提高了柴油机的动力性能和燃油经济性。

高压共轨系统不仅可以实现高压、高效的燃油喷射，还可以减少柴油机的噪音和排放，是未来柴油机发展的重要方向。

柴油机高压共轨系统工作原理一、引言柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。

本文将从系统组成、工作原理、优点等方面进行详细介绍。

二、系统组成1.高压泵：负责将燃油从油箱中抽取并送入高压共轨。

2.高压共轨：由多个高压管道和喷嘴连接而成，用于存储和输送燃油。

3.电控喷嘴：负责将燃油喷入发动机燃烧室，控制喷射时间和量。

4.传感器：用于监测发动机工作状态，如气门位置、转速等。

5.电控单元：对传感器信号进行处理，并控制高压泵和电控喷嘴的工作。

三、工作原理1.供油过程当发动机启动时，电控单元会向高压泵发送信号，使其开始工作。

高压泵将燃油从油箱中抽取，并通过高压管道送入高压共轨。

在这个过程中，传感器会监测到系统内的压力变化，并向电控单元发送信号以便进行调节。

2.喷油过程当电控单元接收到喷油信号时，会向电控喷嘴发送信号，使其开始工作。

电控喷嘴会将燃油喷入发动机燃烧室，并根据传感器信号进行调节。

在这个过程中，高压共轨会维持一定的压力，以确保燃油能够顺畅地流入电控喷嘴。

3.工作状态监测传感器会不断地监测发动机的工作状态，并将数据发送给电控单元。

根据这些数据，电控单元可以对高压泵和电控喷嘴进行精确的调节，以达到最佳的燃油利用效率和排放效果。

四、优点1.高效：柴油机高压共轨系统可以实现精确的燃油供应和喷射控制，从而提高发动机的功率和效率。

2.节能：由于燃油供应和喷射更加精确，柴油机高压共轨系统能够降低燃料消耗量，从而实现节能减排。

3.环保：柴油机高压共轨系统可以实现更加精确的燃油喷射控制，从而降低排放物的产生，减少对环境的污染。

五、总结柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。

该系统由高压泵、高压共轨、电控喷嘴、传感器和电控单元等组成。

在工作过程中，系统会实现精确的燃油供应和喷射控制，并根据传感器数据进行调节。

高压共轨燃油喷射系统的结构和工作原理高压共轨燃油喷射系统的结构和工作原理李明诚，《电控柴油机的基本结构及工作原理》，xx1、高压共轨喷射系统简介它是由燃油泵把高压油输送到公共的、具有较大容积的配油管——油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。

在公共油轨上，设置了油压传感器、限压阀和流量限制器。

由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。

特点：①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。

燃油从喷油器喷出以后，油轨内的油压几乎不变；②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。

2、高压共轨燃油喷射系统的基本结构高压共轨燃油喷射系统包括燃油箱、输油泵、燃油滤清器、油水分离器、高低压油管、高压油泵、带调压阀的燃油共轨组件、高速电磁阀式喷油器、预热装置及各种传感器、电子控制单元等装置。

高压共轨燃油喷射系统的低压供油部分包括：燃油箱（带有滤网、油位显示器、油量报警器）、输油泵、燃油滤清器、低压油管以及回油管等；共轨喷射系统的高压供油部分包括：带调压阀的高压油泵、燃油共轨组件（带共轨压力传感器）以及电磁阀式喷油器等。

3、电控燃油喷射系统的工作原理电子控制单元接收曲轴转速传感器、冷却液温度传感器、空气流量传感器、加速踏板位置传感器、针阀行程传感器等检测到的实时工况信息，再根据ECU内部预先设置和存储的控制程序和参数或图谱，经过数据运算和逻辑判断，确定适合柴油机当时工况的控制参数，并将这些参数转变为电信号，输送给相应的执行器，执行元件根据ECU 的指令，灵活改变喷油器电磁阀开闭的时刻或开关的开或闭，使气缸的燃烧过程适应柴油机各种工况变化的需要，从而达到最大限度提高柴油机输出功率降低油耗和减少排污的目的。
