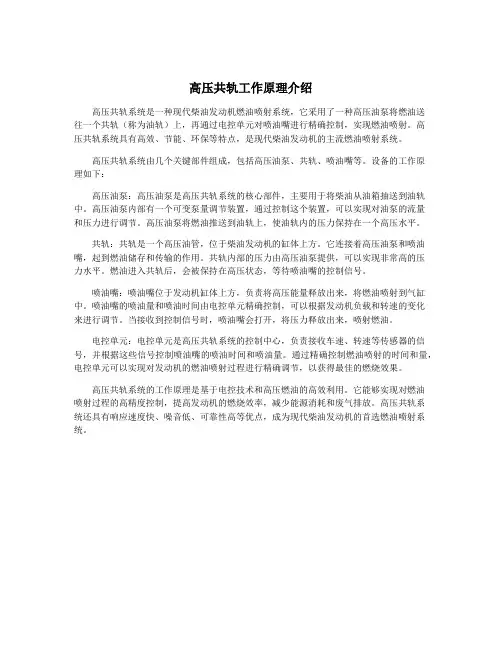

高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。
高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。
高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。
设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。
高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。
高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。
共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。
它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。
共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。
燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。
喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。
喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。
当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。
电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。
通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。
高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。
它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。
高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。
高压共轨工作原理介绍一、高压共轨系统的组成高压共轨系统由高压油泵、共轨、喷油嘴和电子控制单元（ECU）等组成。
1. 高压油泵：高压油泵是高压共轨系统的核心组件，它将燃油从燃油箱中抽取，并将其压缩到极高的压力（通常为1000-3000bar）。
高压油泵通常采用柱塞式结构，通过凸轮轴或者齿轮传动实现连续的高压油送入共轨。
2. 共轨：共轨是一个储存高压燃油的管道，它连接了高压油泵和各个喷油嘴。
共轨系统可以保持恒定的高压，以确保喷油系统的快速响应和稳定性。
3. 喷油嘴：喷油嘴是高压共轨系统中的另一个重要组件，它负责将高压燃油喷射到气缸内，以实现燃烧过程。
现代柴油车发动机通常采用多孔喷油嘴，通过多次喷射和雾化技术，实现更好的燃烧效果和低排放。
4. 电子控制单元（ECU）：ECU是高压共轨系统的控制中枢，它通过传感器监测发动机的工作状态，根据需要调整燃油压力和喷油时间，以实现最佳的动力输出和尾气排放。
高压共轨系统的工作原理大致分为燃油供给、压力维持和喷油控制三个阶段。
1. 燃油供给阶段：燃油由燃油箱通过低压泵送入高压油管，再由高压油泵压缩后送入共轨。
在这个过程中，电子控制单元根据发动机工作状态调整高压油泵的工作压力和频率，确保共轨中的燃油压力始终保持在一个设计范围内。
2. 压力维持阶段：一旦共轨中的燃油压力达到设计值，高压共轨系统就进入了压力维持阶段，此时共轨中的燃油压力保持不变。
这样可以确保喷油系统随时都能进行高压的燃油喷射，以满足发动机不同工况下的动力输出要求。
3. 喷油控制阶段：在发动机工作时，电子控制单元根据燃烧需要，精确控制喷油嘴的开启和关闭时间。
高压电磁阀会在接收到ECU信号的情况下，打开喷油嘴并将高压燃油喷射到气缸内，完成燃烧过程。
通过精确控制喷油时间和燃油量，高压共轨系统可以实现更高效的燃烧过程，以提高动力输出和降低排放。
1. 提高燃烧效率：高压共轨系统通过精确的燃油控制，实现了更完善的燃烧过程，提高了发动机的燃烧效率和燃油利用率。
高压共轨工作原理高压共轨系统是一种现代柴油机燃油供给系统，它由高压泵、高压共轨、喷油器等部分组成。
由于该系统具有较高的压力及较快的响应速度，能够使得喷油更为精准、快速、均匀，从而提高燃烧效率并降低污染物排放。
在本文中，我们将详细介绍高压共轨系统的工作原理。
一、高压共轨系统的基本组成高压共轨系统是由高压泵、高压共轨、喷油器和控制单元等部分组成的。
高压泵能够提供高压油液，将燃油输送到高压共轨中；高压共轨则是一个压力传递和储油的装置，将高压油液传递给各个喷油器；喷油器则是实现燃油雾化和喷射的设备；控制单元则能够实现对高压共轨系统的控制和调节。
1、高压泵提供高压油液高压泵会将燃油从油箱中吸入，通过柱塞将燃油压缩，形成高压油液，再将高压油液送往高压共轨中。
高压共轨是一个储存高压油液的装置，它能够保存一定量的高压油液，并将高压油液传递给各个喷油器。
3、喷油器实现燃油雾化和喷射当需要喷油时，控制单元将信号发送至喷油器，激活电磁阀，打开高压油液通道，将高压油液送至喷油器中。
喷油器中的针阀则会打开，将高压油液喷射至喷油嘴上，并形成微小的雾状颗粒。
4、控制单元调节燃料喷射时间和量控制单元能够对高压共轨系统中的燃油喷射时间和量进行调节。
当需要增加燃油喷射量时，控制单元会将信号发送至高压泵，增加燃油压力；当需要减少燃油喷射量时，控制单元会减小针阀的打开时间，从而减少燃油的喷射。
1、提高燃烧效率由于高压共轨系统能够保持较高的燃油压力，使得燃油更容易雾化，从而提高了燃烧效率。
高压共轨系统能够调节燃油喷射时间和量，使得燃油能够更加精准地喷射至缸内，从而提高了燃烧效率。
2、降低污染物排放由于高压共轨系统能够实现更加精准的燃油喷射，使得燃烧更加充分，减少了未燃烧的燃料和氧化物的排放，从而降低了污染物的排放。
3、提高启动性能和响应速度由于高压共轨系统能够提供更快的响应时间和更高的燃油压力，使得柴油机具有更好的启动性能和响应速度。
4、降低噪音水平由于高压共轨系统能够喷出细小的雾状颗粒，使得燃油更为均匀，从而减少了燃油的燃烧噪音。
高压共轨燃油喷射系统的结构和工作原理2017-06-14高压共轨燃油喷射系统的结构和工作原理李明诚，《电控柴油机的基本结构及工作原理》，20111、高压共轨喷射系统简介它是由燃油泵把高压油输送到公共的、具有较大容积的配油管――油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。
在公共油轨上，设置了油压传感器、限压阀和流量限制器。
由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。
特点：①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。
燃油从喷油器喷出以后，油轨内的油压几乎不变；②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。
2、高压共轨燃油喷射系统的基本结构高压共轨燃油喷射系统包括燃油箱、输油泵、燃油滤清器、油水分离器、高低压油管、高压油泵、带调压阀的燃油共轨组件、高速电磁阀式喷油器、预热装置及各种传感器、电子控制单元等装置。
高压共轨燃油喷射系统的低压供油部分包括：燃油箱（带有滤网、油位显示器、油量报警器）、输油泵、燃油滤清器、低压油管以及回油管等；共轨喷射系统的'高压供油部分包括：带调压阀的高压油泵、燃油共轨组件（带共轨压力传感器）以及电磁阀式喷油器等。
3、电控燃油喷射系统的工作原理电子控制单元接收曲轴转速传感器、冷却液温度传感器、空气流量传感器、加速踏板位置传感器、针阀行程传感器等检测到的实时工况信息，再根据ECU内部预先设置和存储的控制程序和参数或图谱，经过数据运算和逻辑判断，确定适合柴油机当时工况的控制参数，并将这些参数转变为电信号，输送给相应的执行器，执行元件根据ECU的指令，灵活改变喷油器电磁阀开闭的时刻或开关的开或闭，使气缸的燃烧过程适应柴油机各种工况变化的需要，从而达到最大限度提高柴油机输出功率降低油耗和减少排污的目的。
柴油高压共轨原理
柴油高压共轨原理是一种现代柴油燃油系统，通过将柴油加压到高压共轨中供给喷油器，实现精确的燃油控制。
其工作原理如下：
1. 燃油供给：柴油从燃油箱经过燃油泵被送至高压燃油管道，然后进入高压共轨。
2. 高压共轨：高压共轨是一个储存燃油的管道，其内部保持着高压。
在共轨的两端分别有进油口和出油口。
燃油进入共轨后，通过压力调节阀控制压力的大小。
3. 压力调节：压力调节阀控制共轨内的压力，根据需要不断调整。
当压力过高时，调节阀会放出一部分燃油，保持压力稳定；当压力过低时，调节阀会打开，使燃油从燃油泵进入共轨，提高压力。
4. 喷油器控制：在高压共轨上有多个喷油器，其工作由电子控制单元(ECU)控制。
ECU通过控制喷油器的打开和关闭时间以
及喷油的压力，来控制燃油的喷射量和喷射时间。
5. 精确喷射：由于高压共轨可以提供稳定的高压和精确的喷射时间控制，使得燃油能够在喷油器中形成微细的燃油雾化和高速燃烧，提高燃油的利用效率和动力性能。
总之，柴油高压共轨原理通过高压共轨和精确的燃油控制系统，
实现了精准的燃油喷射，提高了柴油引擎的燃烧效率和动力性能。
柴油机高压共轨系统工作原理1. 介绍柴油机高压共轨系统是现代柴油机技术中的重要组成部分。
它通过使用高压油泵将燃油压力提高到很高的水平，并通过共轨将燃油分配给每个喷油器，从而实现燃油的高效喷射。
本文将详细解释柴油机高压共轨系统的工作原理及其组成部分。
2. 高压共轨系统的组成部分柴油机高压共轨系统主要由以下几个组成部分构成：2.1 高压油泵高压油泵是高压共轨系统的核心组件之一。
它的主要作用是将柴油加压到很高的压力，通常可以达到几百至几千巴的水平。
高压油泵通常采用柱塞式结构，通过往复运动使油泵产生压力，从而将燃油送入高压共轨。
2.2 高压共轨高压共轨是一个金属管道，油泵将燃油送入共轨中储存。
高压共轨的设计和制造需要考虑高压和高温环境下的耐久性和可靠性，因此通常采用高强度、耐腐蚀的材料制成。
共轨的直径通常较小，以使燃油能够以较高的压力被释放到喷油器中。
2.3 喷油器喷油器是将燃油喷射到柴油机燃烧室中的设备。
在高压共轨系统中，每个气缸通常都配有一个喷油器。
当发动机控制单元（ECU）发出命令时，喷油器会以非常高的压力将燃油喷射到燃烧室中，并在适当的时机结束喷射。
喷油器需要具备高压、高温和快速响应的能力，以确保燃油的准确喷射。
2.4 高压传感器高压传感器用于监测高压共轨中的燃油压力，并将压力信号反馈给发动机控制单元。
发动机控制单元可以根据高压传感器的信号来控制高压油泵的工作，从而实现精确的燃油喷射控制。
3. 高压共轨系统的工作原理柴油机高压共轨系统的工作原理可以分为以下几个步骤：3.1 燃油供给当发动机启动时，高压油泵开始工作。
高压油泵通过往复运动产生高压燃油，并将其送入高压共轨中储存。
3.2 压力调节高压油泵根据传感器信号和发动机控制单元的指令来调节燃油的压力。
发动机控制单元可以根据负载、转速和其他参数来控制燃油压力的大小，以实现最佳燃油喷射效果。
3.3 燃油喷射当发动机控制单元需要喷射燃油时，它会向喷油器发送信号。
高压共轨喷油器工作原理
1.储油器：柴油从燃油箱中通过管道进入储油器，维持燃油系统的供应。
2.燃油泵：燃油泵负责将柴油从储油器中抽取出来，并产生高压供给
给高压共轨。
3.高压共轨：燃油泵将高压燃油输送到一个称为高压共轨的管道中。
高压共轨由一根有着多个装有喷油嘴的螺纹管组成，并安装在发动机上方。
4.高压喷油泵：高压喷油泵负责将燃油压力进一步提升至极高的压力，以实现喷油的高效和精确。
高压喷油泵的压力由电控单元的计算机进行控制。
5.喷油嘴：在高压喷油泵的控制下，喷油嘴被打开，燃油被强力喷射
到发动机的燃烧室中。
高压的燃油喷射使得柴油燃烧更为充分和彻底。
整个高压共轨喷油器系统的控制是通过发动机电控单元来实现的。
电
控单元负责监测和调整喷油嘴和高压喷油泵的工作，以实现燃油的精确喷
射和燃烧过程的最优化。
1.高效燃烧：高压喷油使柴油能够充分雾化和混合，从而实现更高效
的燃烧过程，提高发动机效率。
2.低噪音和振动：高压共轨喷油器能够实现精确的燃油喷射，并减少
柴油燃烧过程中的噪音和振动。
3.减少尾气排放：高压共轨喷油器的精确喷射能够有效减少柴油发动
机的尾气排放，降低对环境的污染。
4.高可靠性和耐用性：高压共轨喷油器系统采用了先进的技术和材料，能够提供高可靠性和耐用性，减少维修和更换的频率。
总之，高压共轨喷油器通过精确控制燃油的喷射和燃烧过程，实现了
柴油发动机的高效率和低排放。
它是现代柴油发动机应用广泛的燃油喷射
系统，对汽车和工业应用具有重要意义。

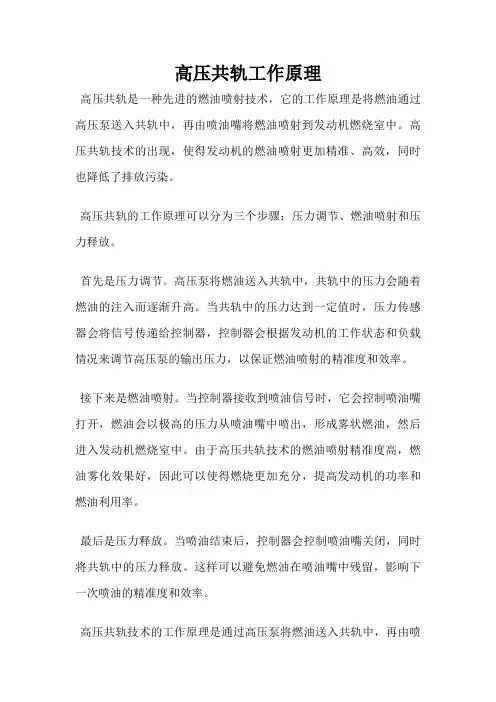

高压共轨工作原理
高压共轨是一种先进的燃油喷射技术，它的工作原理是将燃油通过高压泵送入共轨中，再由喷油嘴将燃油喷射到发动机燃烧室中。
高压共轨技术的出现，使得发动机的燃油喷射更加精准、高效，同时也降低了排放污染。
高压共轨的工作原理可以分为三个步骤：压力调节、燃油喷射和压力释放。
首先是压力调节。
高压泵将燃油送入共轨中，共轨中的压力会随着燃油的注入而逐渐升高。
当共轨中的压力达到一定值时，压力传感器会将信号传递给控制器，控制器会根据发动机的工作状态和负载情况来调节高压泵的输出压力，以保证燃油喷射的精准度和效率。
接下来是燃油喷射。
当控制器接收到喷油信号时，它会控制喷油嘴打开，燃油会以极高的压力从喷油嘴中喷出，形成雾状燃油，然后进入发动机燃烧室中。
由于高压共轨技术的燃油喷射精准度高，燃油雾化效果好，因此可以使得燃烧更加充分，提高发动机的功率和燃油利用率。
最后是压力释放。
当喷油结束后，控制器会控制喷油嘴关闭，同时将共轨中的压力释放。
这样可以避免燃油在喷油嘴中残留，影响下一次喷油的精准度和效率。
高压共轨技术的工作原理是通过高压泵将燃油送入共轨中，再由喷
油嘴将燃油喷射到发动机燃烧室中，以实现燃油喷射的精准度和效率的提高。
这种技术的出现，不仅可以提高发动机的性能和燃油利用率，还可以降低排放污染，是现代汽车工业中不可或缺的一项技术。

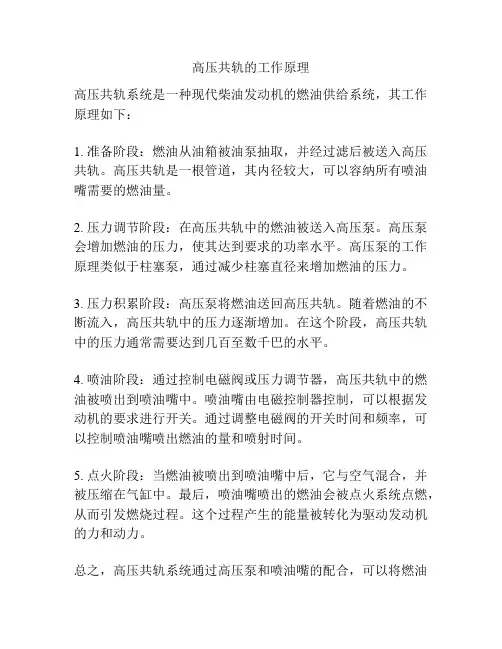

高压共轨的工作原理
高压共轨系统是一种现代柴油发动机的燃油供给系统，其工作原理如下：
1. 准备阶段：燃油从油箱被油泵抽取，并经过滤后被送入高压共轨。
高压共轨是一根管道，其内径较大，可以容纳所有喷油嘴需要的燃油量。
2. 压力调节阶段：在高压共轨中的燃油被送入高压泵。
高压泵会增加燃油的压力，使其达到要求的功率水平。
高压泵的工作原理类似于柱塞泵，通过减少柱塞直径来增加燃油的压力。
3. 压力积累阶段：高压泵将燃油送回高压共轨。
随着燃油的不断流入，高压共轨中的压力逐渐增加。
在这个阶段，高压共轨中的压力通常需要达到几百至数千巴的水平。
4. 喷油阶段：通过控制电磁阀或压力调节器，高压共轨中的燃油被喷出到喷油嘴中。
喷油嘴由电磁控制器控制，可以根据发动机的要求进行开关。
通过调整电磁阀的开关时间和频率，可以控制喷油嘴喷出燃油的量和喷射时间。
5. 点火阶段：当燃油被喷出到喷油嘴中后，它与空气混合，并被压缩在气缸中。
最后，喷油嘴喷出的燃油会被点火系统点燃，从而引发燃烧过程。
这个过程产生的能量被转化为驱动发动机的力和动力。
总之，高压共轨系统通过高压泵和喷油嘴的配合，可以将燃油
以高压和适量的方式喷入气缸，从而实现高效燃烧，提高燃油利用率和发动机的性能。
高压共轨燃油喷射系统是一种先进的发动机燃油供应系统，它通过在可调电磁阀和空气控制单元的帮助下，将柴油高压从高压泵输送到一个共轨。
高压共轨燃油喷射系统具有以下特点：高压燃油供应、快速、精确、燃油喷射精细等。
高压共轨燃油喷射系统的主要组成部分包括高压泵、共轨、喷油嘴、传感器和控制单元。
高压泵是高压共轨燃油喷射系统的核心部件，它负责将柴油加压到非常高的压力。
高压泵通常使用柱塞泵的工作原理，通过柱塞上下运动的运动来抽取和加压燃油。
在高压泵中，柴油被压力到巨大的压力，通常可以达到数千个巴。
共轨是一个管道系统，其作用是将高压泵输送的高压燃油储存在其中，在准确的时间和压力下喷射燃油。
共轨的材料通常使用高强度、耐高压的材料，如高强度钢或铝合金。
喷油嘴是燃油喷射系统中负责喷射燃油到发动机燃烧室的部件。
喷油嘴的喷油孔直径非常小，通常在数十微米的范围内，这使得喷油系统可以产生高喷射压力并实现精细的燃油喷射控制。
喷油嘴喷射燃油的时间和数量受到控制单元的精确控制。
传感器是高压共轨燃油喷射系统的关键部件之一，它用于监测和测量各种参数，如油压、燃油温度、水分含量等。
传感器将这些参数的信息反馈给控制单元，以便进行实时调整和控制。
控制单元是高压共轨燃油喷射系统的大脑，它接收来自传感器的参数信息，并根据预设的燃油喷射控制策略来控制高压泵和喷油嘴的工作。
控制单元通常使用微处理器以及相关的软件和算法来实现精确的燃油喷射控制。
高压共轨燃油喷射系统相较于传统的喷油系统有几个显著的优点。
首先，高压共轨燃油喷射系统可以实现更高的喷射压力和更精细的喷油控制，从而提高发动机的效率和动力输出。
其次，高压共轨燃油喷射系统具有更快的响应速度，可以实现更准确的喷油时间和数量控制，从而提高燃烧效率和降低排放。
另外，高压共轨燃油喷射系统还具有更低的噪音和振动水平，提高了驾驶的舒适性。
总之，高压共轨燃油喷射系统是一种现代化的发动机燃油供应系统，它通过高压泵、共轨、喷油嘴、传感器和控制单元等组成部分，实现了高压、快速、准确、精细的燃油喷射控制。
高压共轨工作原理
高压共轨系统是一种现代柴油发动机燃油喷射系统，它能够实现对燃油的高压
精准控制，从而提高发动机的燃烧效率和动力性能。
高压共轨系统由高压泵、共轨、喷油嘴和电控单元等组成，其工作原理如下：
首先，高压泵将燃油从油箱中吸入，然后通过压力调节阀和高压油管进入共轨。
高压泵通过柱塞的往复运动产生高压油，使得共轨内的燃油保持在高压状态。
共轨的作用是储存高压燃油，并通过高压油管将燃油输送到喷油嘴。
其次，电控单元根据发动机工作状态和驾驶员的需求，控制喷油嘴的开启和关
闭时间以及喷油量。
当喷油嘴开启时，高压燃油从高压油管喷射到燃烧室内，与空气混合并在高压和高温条件下瞬间起燃。
这种高压喷射和瞬间起燃的方式，能够使燃烧更加充分，从而降低燃油消耗和排放。
最后，高压共轨系统还可以通过多次喷射和预喷射等技术，实现更加精细的燃
油控制。
多次喷射可以将燃油分成几个小的喷射量，使得燃烧更加均匀和稳定；而预喷射则可以在主喷射之前提前喷入一小部分燃油，以降低燃烧噪音和氮氧化物排放。
总的来说，高压共轨系统通过精准的燃油控制和高压喷射技术，能够使柴油发
动机在动力性能、燃油经济性和环保排放等方面都得到提升。
它已经成为现代柴油发动机的主流燃油喷射系统，并在未来仍将继续发展和完善。
柴油机高压共轨燃油喷射系统共3篇柴油机高压共轨燃油喷射系统1柴油机作为一种特殊的内燃机，具有功率大、经济性好、耐用等优点。
现在，在各类重型机械、车辆以及船舶中都广泛应用。
然而，柴油机在使用过程中，其燃料喷射系统一直是一项重要的研究课题。
过去的燃油电喷和机械泵喷嘴逐渐被淘汰，取而代之的是高压共轨燃油喷射系统，本文就来探索一下这个系统的工作原理和优点。
一、高压共轨燃油喷射系统的工作原理高压共轨燃油喷射系统是指通过高压油泵将燃油压制到高压下，然后通过共轨系统将燃油输送到喷油器，并实现喷油控制。
该系统由高压油泵、高压共轨、压力调节器、电控喷油器等部分组成。
其中高压共轨是系统的关键部分，其负责储存经过高压油泵压制的燃油，并向喷油器输送高压燃油。
通过电控器对喷油器的电磁阀进行开关控制，可使喷油器的燃油喷射量达到预期效果，从而实现精准喷油。
二、高压共轨燃油喷射系统的优点高压共轨燃油喷射系统相对于传统的电喷和机械泵喷嘴有许多优点：1. 节省燃油：高压共轨燃油喷射系统可实现精准喷油，避免了传统喷射系统中过多或过少喷油而导致的燃油浪费。
2. 噪音小：高压共轨燃油喷射系统具有较低的噪音水平，能够提升汽车的舒适性。
3. 排放低：通过高压共轨燃油喷射系统的精准喷油控制，燃油燃烧更加充分，大大减少了有害气体排放，符合现代环保要求。
4. 自适应性强：柴油机在运行时其燃油需求随着车速和负载等因素的改变而变化，高压共轨燃油喷射系统能够更精确地适应这些变化。
三、未来展望未来，随着高压共轨燃油喷射系统技术的不断升级以及制造成本的降低，其应用范围将不断扩大。
未来的柴油机燃油喷射系统不仅需要具备精准喷油、低噪音、低排放等诸多特点，还需要结合智能控制等先进技术，实现更加高效、安全、环保的燃油喷射系统。
同时，还需要进一步优化整个燃油系统的设计，提高燃油的利用率，以满足汽车燃油和环境保护等方面的需求。
结语：高压共轨燃油喷射系统是目前柴油机领域最为先进的燃油喷射系统之一。
最新型的2000bar高压共轨喷油系统摘要：本文介绍了最新型的2000bar高压共轨喷油系统的设计、结构、工作原理及其在现代柴油发动机中的应用。
该系统采用压电式喷油器、电控执行机构、高压油管、压力传感器和控制器等组成，并通过共轨高压油管向每个喷油器提供稳定的燃油高压，可以有效改善发动机功率、燃油经济性和排放性能。
关键词：2000bar高压共轨喷油系统、压电式喷油器、电控执行机构、高压油管、压力传感器、控制器正文：随着现代燃油和环保技术的不断发展，柴油发动机的工作条件要求越来越高，尤其是燃油喷射技术的提高已成为汽车工业的发展方向。
2000bar高压共轨喷油系统是目前喷油技术中的一种最新型喷油技术，其高效、节能、环保、稳定性好等特点，越来越受到汽车制造业和消费者的青睐。
该系统由五个基本部件组成：压电式喷油器、电控执行机构、高压油管、压力传感器和控制器。
具体实现是通过高压泵把燃油压力加至极高，即2000bar以上，在电控执行机构的控制下，将高压油泵提供的燃油高压和燃油喷射等相关参数有效控制，使燃油在喷油器中形成超声速高速喷射，从而实现最优化的喷油精度和量。
2000bar高压共轨喷油系统的应用，在柴油发动机中取得了很好的成功实现。
它可以有效改善发动机的功率、燃油经济性和排放性能，使柴油发动机的反应更快、燃油燃烧更彻底、更为环保和节能。
因此，在未来的柴油发动机中，高压共轨喷油系统有望广泛应用。
总之，高压共轨喷油系统是目前汽车工业中发展的一个新方向，特别是在柴油发动机中，使用更为广泛。
本文介绍了2000bar高压共轨喷油系统的结构和工作原理以及应用，通过介绍可以清楚了解这种喷油技术的优缺点，为未来自主研发新型高温高压环境下的柴油喷油系统提供了借鉴思路。
尽管2000bar高压共轨喷油系统具有很多优异的性能，但由于其制造工艺难度大，成本也较高，对于国内汽车制造业来讲，仍然是一个挑战。
目前，国内柴油车市场采用2000bar高压共轨喷油系统的发动机大多需要从国际市场引进，这在一定程度上加大了成本和制造难度。
高压共轨燃油喷射系统构造及工作原理高压共轨燃油喷射系统构造及工作原理高压共轨燃油喷射系统构造及工作原理柴油机共轨电控柴油喷射系统部件构造4\六西格玛坛{Vw主要由电控单元、高压油泵、共轨管、电控喷油器以及各种传感器等组成。
低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。
3.1.1高压油泵@L*[~高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。
由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。
Bosch公司采用由柴油机驱动的三缸径向柱塞泵来产生高达135Mpa的压力。
该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。
该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。
日电装公司采用了一个三作用凸轮的直列泵来产生高压。
该高压油泵对油量的控制采用了控制低压燃油有效进油量的方法。
工作过程：_7[)W(g/R&e.H-Gu（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；质量SPC,sixsigma,TS16949,MSA,FMEA6gWD0d|%^w/P(_六西格玛品质论坛o9W（2）柱塞上行，但控制阀中尚未通电，处于开启状态，低压燃油经控制阀流回低压腔；（3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。
柴油机高压共轨系统工作原理一、引言柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。
本文将从系统组成、工作原理、优点等方面进行详细介绍。
二、系统组成1.高压泵：负责将燃油从油箱中抽取并送入高压共轨。
2.高压共轨：由多个高压管道和喷嘴连接而成，用于存储和输送燃油。
3.电控喷嘴：负责将燃油喷入发动机燃烧室，控制喷射时间和量。
4.传感器：用于监测发动机工作状态，如气门位置、转速等。
5.电控单元：对传感器信号进行处理，并控制高压泵和电控喷嘴的工作。
三、工作原理1.供油过程当发动机启动时，电控单元会向高压泵发送信号，使其开始工作。
高压泵将燃油从油箱中抽取，并通过高压管道送入高压共轨。
在这个过程中，传感器会监测到系统内的压力变化，并向电控单元发送信号以便进行调节。
2.喷油过程当电控单元接收到喷油信号时，会向电控喷嘴发送信号，使其开始工作。
电控喷嘴会将燃油喷入发动机燃烧室，并根据传感器信号进行调节。
在这个过程中，高压共轨会维持一定的压力，以确保燃油能够顺畅地流入电控喷嘴。
3.工作状态监测传感器会不断地监测发动机的工作状态，并将数据发送给电控单元。
根据这些数据，电控单元可以对高压泵和电控喷嘴进行精确的调节，以达到最佳的燃油利用效率和排放效果。
四、优点1.高效：柴油机高压共轨系统可以实现精确的燃油供应和喷射控制，从而提高发动机的功率和效率。
2.节能：由于燃油供应和喷射更加精确，柴油机高压共轨系统能够降低燃料消耗量，从而实现节能减排。
3.环保：柴油机高压共轨系统可以实现更加精确的燃油喷射控制，从而降低排放物的产生，减少对环境的污染。
五、总结柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。
该系统由高压泵、高压共轨、电控喷嘴、传感器和电控单元等组成。
在工作过程中，系统会实现精确的燃油供应和喷射控制，并根据传感器数据进行调节。
高压共轨燃油喷射系统的结构和工作原理
李明诚，《电控柴油机的基本结构及工作原理》，2011
1、高压共轨喷射系统简介
它是由燃油泵把高压油输送到公共的、具有较大容积的配油管——油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。
在公共油轨上，设置了油压传感器、限压阀和流量限制器。
由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。
特点：
①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。
燃油从喷油器喷出以后，油轨内的油压几乎不变；
②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；
③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。
2、高压共轨燃油喷射系统的基本结构
高压共轨燃油喷射系统包括燃油箱、输油泵、燃油滤清器、油水分离器、高低压油管、高压油泵、带调压阀的燃油共轨组件、高速电磁阀式喷油器、预热装置及各种传感器、电子控制单元等装置。
高压共轨燃油喷射系统的低压供油部分包括：燃油箱（带有滤网、油位显示器、油量报警器）、输油泵、燃油滤清器、低压油管以及回油管等；共轨喷射系统的高压供油部分包括：带调压阀的高压油泵、燃油共轨组件（带共轨压力传感器）以及电磁阀式喷油器等。
3、电控燃油喷射系统的工作原理
电子控制单元接收曲轴转速传感器、冷却液温度传感器、空气流量传感器、加速踏板位置传感器、针阀行程传感器等检测到的实时工况信息，再根据ECU内部预先设置和存储的控制程序和参数或图谱，经过数据运算和逻辑判断，确定适合柴油机当时工况的控制参数，并将这些参数转变为电信号，输送给相应的执行器，执行元件根据ECU的指令，灵活改变喷油器电磁阀开闭的时刻或开关的开或闭，使气缸的燃烧过程适应柴油机各种工况变化的需要，从而达到最大限度提高柴油机输出功率降低油耗和减少排污的目的。
一旦传感器检测到某些参数或状态超出了设定的范围，电控单元会存储故障信息，并且点亮仪表盘上的指示灯（向操作人员报警），必要时通过电磁阀自动切断油路或关闭进气门，减小柴油机的输出功率（甚至停止发动机运转），以保护柴油机不受严重损坏——这是电子控制系统的故障应急保护模式。
