基于MATLAB的非圆曲线螺纹数控车削加工研究

ＯＣＣＵＰＡＴＩＯＮ932012 10案例C ASES数控机床非圆曲线的加工耿艳梅　胡庆峰数控机床加工非圆曲线，因数控系统不同，其编程方法也有所不同，FANUC系统用的是宏程序编程，SINUMERIK 系统所用的是R参数编程，FAGOR系统所用的是计算机高级语言编程。

笔者主要探讨宏程序编程的方法。

一、宏程序编程特点将一组命令所构成的功能，像子程序一样事先存入存储器中，用一个命令作为代表，执行时只需写出这个代表命令，就可以执行其功能。

这一组命令称做用户宏主（本）体(或用户宏程序)，简称为用户宏(Custom Macro)指令，这个代表命令称为用户宏命令，也称作宏调用命令。

使用时，操作者只需会使用用户宏命令即可，而不必记忆用户宏主（本）体。

用户宏的特征有以下几点：一是可以在用户宏主（本）体中使用变量；二是可以进行变量之间的运算；三是用户宏命令可以对变量进行赋值。

使用用户宏的方便之处在于可以用变量代替具体数值，因而在加工同一类的零件时，只需将实际的值赋予变量即可，而不需要对每一个零件都编一个程序。

用户宏程序功能有A、B两种类型，笔者主要研究B类宏程序编写非圆曲线的加工方法。

二、抛物线的加工加工如图1所示的抛物线，方程为Z =-2X 201。

设工件坐标系统如图1所示，抛物线的原点为工件坐标系统的原点。

设刀尖在参考点上与工件系统原点的距离为X =400mm，Z=400mm。

采用线段逼近法编制程序。

图1　抛物线B类型的宏程序加工程序：主程序：%0080N0010 G50 X200.0 Z400.0；N0020 M03 S700；N0030 T1010；N0040 G42 G00 X0 Z3.0 D10；N0050 G99 G01 Z0 F0.05；N0060 G65 P9010 A0.01 B2.0 C20.0 D－80.0 E0 F0.03；（调用加工抛物线的子程序,步距为 0.01mm，直径编程。

）N0070 G01 Z-110.0 F0.05；N0080 G40 G00 X200.0 Z400.0 T1000 M05；N0090 M02；子程序：P9010 子程序号N0010 #6=#8； 赋初始值N0020 #10=#6+#1； 加工步距（直径编程）N0030 #11=#10/#2； 求半径（方程中的X）N0040 #15=#11*#11；求半径的平方（方程中的X 2）N0050 #20=#15/#3； 求 X 2/20N0060 #25=－#20； 求 - X 2/20N0070 #12=#11*#2； 求 2X（直径）N0080 G99 G01 X#12 Z#25 F#9； 走直线进行加工N0090 #6=#10； 变换动点N0100 IF [#25 GT #7] GOTO 0020；终点判别N0110 M99； 子程序结束三、正弦曲线的加工加工图2所示的零件。

图1
非圆曲线加工，就是采用多段圆弧或直线逼近非圆曲线轮廓。

实际手工编程中，主要采用直线逼近法，即用直线段逼近非圆曲线。

先将非圆曲线沿某一坐标轴方向进行若干等分，得到一系列节点，将这些节点中的相邻两点用直线段连接起来，以这些直线段代替两点间曲线段，就可以得到得到近似的非圆曲线。

应用这些方法加工非圆曲线时，节点越密，直线越靠近曲线，即曲线段加工精度越高。

际加工时，并非节点数越多越好，因为随着节点数目的增加，
随之增加，所以确定合理的节点数非常重要，只要在保证加工精度的节点数越少越好。

O1234；
M03 S800 T0101 F0.2；
G00 X46.0 Z2.0；
＃1=30； 椭圆长半轴
＃2=20； 椭圆短半轴
＃3=30； 椭圆Z向起点
＃4=-22；椭圆Z向终点
＃5=＃2*SQRT[＃1*＃1-＃3*＃3]/＃1；计算椭圆拟合点的
G01 G42 X[2*＃5] Z[＃3-30]； 直线逼近拟合椭圆
＃3=＃3-1； Z向值等距变化更新
IF[＃3 GE ＃4] GOTO 1； 条件判定式构成循环。

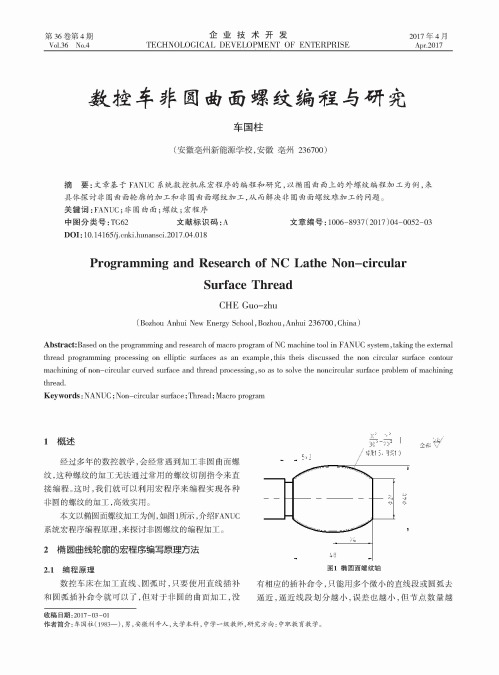

第36卷第4期 企业技术开发2017年4月V 〇1.36 N 〇.4TECHNOLOGICAL DEVELOPMENT OF ENTERPRISEAPr.2017教控车非圆&面螺程与研.车国柱(安徽亳州新能源学校，安徽亳州236700)摘要：文章基于FANUC 系统数控机床宏程序的编程和研究，以椭圆曲面上的外螺纹编程加工为例，来 具体探讨非圆曲面轮H 的加工和非圆曲面螺纹加工，从而解决非圆曲面螺纹难加工的问题。
