聚羧酸减水剂分子量

聚羧酸减水剂使用说明聚羧酸减水剂用途:本品适用于高强度混凝土、高性能混凝土、水下灌注混凝土、自密实混凝土、流态混凝土、大掺合料混凝土和各种灌浆料自流平砂浆材料。

本品用于混凝土中，可改善工作性能、降低水化放热速度、避免温度应力裂缝产生、提高断裂韧性和耐久性等。

本品与8H相比，采用了不同分子量的原材料，提高了减水率，保坍性能增强。

聚羧酸减水剂特性:1、早强高强：本品能提高混凝土的早期强度及其它各龄期强度；2、适应性优良：水泥、掺合料相容性好，温度适应性好，与不同品种水泥和掺合料具有较好的相容性；3、低坍落度损失：符合泵送剂标准，坍落度损失明显减少；4、高耐久性：本品能有效降低混凝土水胶比，提高耐久性能，降低收缩和徐变；5、高减水率：当坍落度为80mm左右时，减水率可为25%以上；当坍落度为200mm 左右时减水率可为30%以上；6、绿色环保产品：本品生产过程中不产生对自然环境的污染，符合ISO14000环境保护管理国际标准。

聚羧酸减水剂产品标准:本品的出厂标准如下：聚羧酸减水剂推荐掺量:在混凝土中的推荐掺量如下（胶凝材料用量的质量％）：FOX-5H： 0.4～0.6聚羧酸减水剂使用方法:1、根据混凝土设计要求，经试验调整用水量和砂率，确定使坍落度、强度、凝结情况都满足要求的减水剂的掺量。

2、本品适用于高性能混凝土、高强度混凝土、大流动混凝土。

用于C50以上混凝土时还应按照有关技术规范选好原材料，确定适当的搅拌工艺，并取得一定数量的试验数据。

使生产的混凝土流动性能满足施工要求，混凝土强度应具有一定的富裕系数。

3、本品可与拌和用水同时掺入混凝土中，滞后于水掺入混凝土效果更佳。

聚羧酸减水剂安全事项:1、本品为酸性液体，无毒，使用中对环境无污染，但不可食用，当接触到人的身体和眼睛时，应尽快用清水冲洗，对部分人体造成过敏现象时应及时就医治疗。

2、本品应存储于有盖塑料容器中，避免雨淋漏水及杂物混入或水分蒸发干枯。

专利名称：一种2200分子量聚醚用聚羧酸减水剂及制备方法专利类型：发明专利
发明人：柯凯,罗正权,严明,陈艳林,熊焰
申请号：CN201810513156.8
申请日：20180525
公开号：CN109053966A
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本发明提供了一种2200分子量聚醚用聚羧酸减水剂及制备方法。

所述聚羧酸减水剂中各组分的重量份组份为：2200分子量聚醚大单体：330‑345份，丙烯酸：32‑40份，不饱和磺酸盐：2‑5份，酰胺基小单体：3‑7份，刚性小单体：3.5‑9份，双氧水：2‑3.5份，链转移剂：0.9‑1.8份，还原剂：0.5‑0.9份，中和剂：7‑12份，余量为水，总质量1000份，制备后成品质量分数为40%，酸醚比在2.7‑3.8范围之内。

所述方法按如下步骤进行：1、第一次加料；2、加双氧水；3、加入溶液A、溶液B；4、成品制备。

本发明采用2200分子量的聚醚大单体作为原料，制备出长度稍短的侧链，优化该减水剂在水化环境中的作用效果。

申请人：湖北工业大学
地址：430068 湖北省武汉市洪山区南李路28号
国籍：CN
代理机构：武汉帅丞知识产权代理有限公司
代理人：朱必武
更多信息请下载全文后查看。

萘系高效减水剂与聚羧酸系减水剂的性能比较一、混凝土减水剂概述及作用机理减水剂是一种重要的混凝土外加剂，能够最大限度地降低混凝土水灰比，提高混凝土的强度和耐久性。

减水剂分为普通减水剂和高效减水剂，减水率大于5%小于10%的减水剂称为普通减水剂，如松香酸钠、木质素磺酸钠和硬脂酸皂等；减水率大于10%的减水剂称为高效减水剂，如三聚氰胺系、萘系、氨基磺酸系、改性木质素磺酸系和聚羧酸系等。

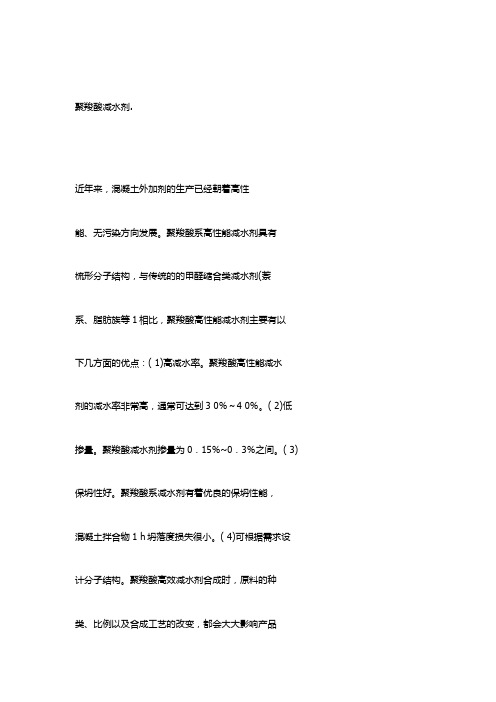

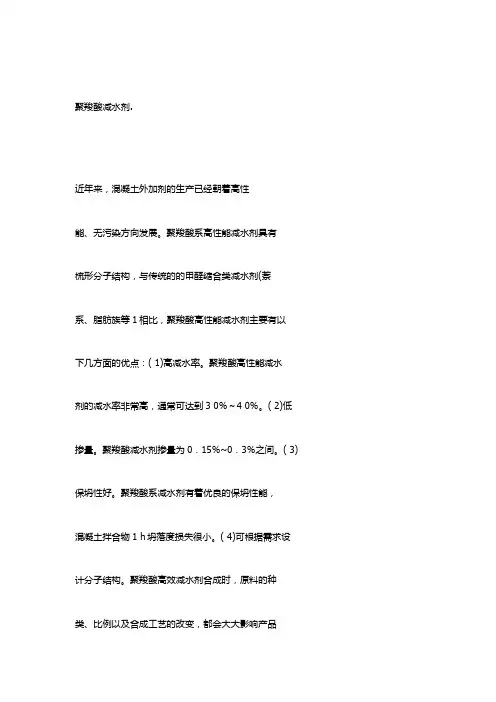

在众多高效减水剂中，具有梳形分子结构的聚羧酸系高效减水剂因其减水率高、坍落度保持性能良好、掺量低、不引起明显缓凝等优异性能，成为近年来国内外研究和开发的重点。

减水作用是表面活性剂对水泥水化过程所起的一种重要作用。

减水剂是在不影响混凝土工作性的条件下，能使单位用水量减少；或在不改变单位用水量的条件下，可改善混凝土的工作性；或同时具有以上两种效果，又不显著改变含气量的外加剂。

目前，所使用的混凝土减水剂都是表面活性剂，属于阴离子表面活性剂。

水泥与水搅拌后，产生水化反应，出现一些絮凝状结构，它包裹着很多拌和水，从而降低了新拌混凝土的和易性（又称工作性，主要是指新鲜混凝土在施工中，即在搅拌、运输、浇灌等过程中能保持均匀、密实而不发生分层离析现象的性能）。

施工中为了保持所需的和易性，就必须相应增加拌和水量，由于水量的增加会使水泥石结构中形成过多的孔隙，从而严重影响硬化混凝土的物理力学性能，若能将这些包裹的水分释放出来，混凝土的用水量就可大大减少。

在制备混凝土的过程中，掺入适量减水剂，就能很好地起到这样的作用。

For personal use only in study and research; not for commercial use混凝土中掺入减水剂后，减水剂的憎水基团定向吸附于水泥颗粒表面，而亲水基团指向水溶液，构成单分子或多分子层吸附膜。

由于表面活性剂的定向吸附，使水泥胶粒表面带有相同符号的电荷，于是在同性相斥的作用下，不但能使水泥－水体系处于相对稳定的悬浮状态，而且，能使水泥在加水初期所形成的絮凝状结构分散解体，从而将絮凝结构内的水释放出来，达到减水的目的。

聚羧酸系高效减水剂知识简介一、混凝土外加剂的发展现状减水剂是一种重要的混凝土外加剂，是新型建材支柱产业的重要产品之一。

高效减水剂不但大大提高了高强混凝土的力学性能，而且提供了简便易行的施工工艺。

目前我国广泛使用的高效减水剂主要是萘系产品。

萘系高效减水剂对我国混凝土(砼)技术和砼施工技术的进步，对提高建筑物的质量和使用寿命、降低能耗、节省水泥及减少环境污染等方面都起着重要的作用。

由于萘系高效减水剂的应用而出现的高强砼、大流动性砼是砼发展史上继钢筋砼、预应力砼后的第三次重大革命。

可以说减水剂的技术及其应用代表着一个国家建筑材料和施工技术的水平。

但是萘系减水剂在近几十年的发展中也暴露了一些自身难以克服的问题。

例如，用它配制的砼坍落度损失影响十分明显，不可能有更高的减水率，其生产的主要原料——萘是炼焦工业的副产品，来源受钢铁工业的制约，等等。

为此，国外积极研究和开发非萘系高效减水剂，以丰富的石油化工产品为原料，以极高的减水串、极小的坍落度损失使萘系减水剂黯然失色，从而开创出减水剂技术和砼施工技术的新局面。

我国聚羧酸系减水剂发展起步较晚，其用量只占减水剂总用量的2%左右，但其在国内重特大工程中的应用正逐渐增多。

国外不少大的化学建材公司，如德固赛集团、格雷斯建材公司、马贝集团、西卡公司、富斯乐公司和花王公司等，纷纷将自己生产的聚羧酸系减水剂产品通过进口方式引进中国市场，对推动聚羧酸系减水剂在工程中的应用起到了非常重要的作用。

值得一提的是，国内少数厂家也开始生产、销售聚羧酸系减水剂产品。

目前，我国正在制定聚羧酸系高性能减水剂的标准，相信会促进我国聚羧酸系减水剂工业的快速、健康发展。

二、聚羧酸系高效减水剂的研究进展自20世纪90年代以来，聚羧酸已发展成为一种高效减水剂的新品种。

它具有强度高和耐热性、耐久性、耐候性好等优异性能。

其特点是在高温下坍落度损失小，具有良好的流动性，在较低的温度下不需大幅度增加减水剂的加入量。

聚羧酸减水剂单体分子量1. 什么是聚羧酸减水剂聚羧酸减水剂是一种常用的混凝土外加剂，它能够在混凝土中起到减少水泥用量、改善混凝土工作性能的作用。

聚羧酸减水剂的主要成分是聚羧酸单体，它通过与水泥颗粒表面发生化学反应，形成一层覆盖在水泥颗粒表面的稳定吸附膜，从而改善混凝土的流动性、保水性和分散性。

2. 单体分子量对聚羧酸减水剂性能的影响单体分子量是聚羧酸减水剂的一个重要指标，它反映了聚羧酸减水剂分子链的长度。

单体分子量的大小直接影响着聚羧酸减水剂的性能和应用效果。

2.1 单体分子量与分散性能聚羧酸减水剂的分散性能是指其在混凝土中分散水泥颗粒的能力。

单体分子量较低的聚羧酸减水剂分子链相对较短，分散效果较差；而单体分子量较高的聚羧酸减水剂分子链相对较长，分散效果较好。

因此，较高的单体分子量有助于提高聚羧酸减水剂的分散性能。

2.2 单体分子量与保水性能聚羧酸减水剂的保水性能是指其在混凝土中吸附水分的能力。

单体分子量较低的聚羧酸减水剂分子链较短，其吸附水分的能力有限；而单体分子量较高的聚羧酸减水剂分子链较长，可以吸附更多的水分。

因此，较高的单体分子量有助于提高聚羧酸减水剂的保水性能。

2.3 单体分子量与流动性能聚羧酸减水剂的流动性能是指其改善混凝土流动性的能力。

单体分子量较低的聚羧酸减水剂分子链较短，其改善流动性的能力有限；而单体分子量较高的聚羧酸减水剂分子链较长，可以更好地改善混凝土的流动性。

因此，较高的单体分子量有助于提高聚羧酸减水剂的流动性能。

3. 单体分子量的测试方法聚羧酸减水剂的单体分子量可以通过凝胶渗透色谱法（GPC）来测定。

该方法通过将聚羧酸减水剂溶解在溶剂中，然后通过色谱柱分离出不同分子量的聚羧酸单体，并利用检测器测定其相对分子质量，从而得到单体分子量的信息。

4. 单体分子量的选择与应用在实际应用中，选择合适的聚羧酸减水剂单体分子量需要考虑多个因素，包括混凝土的配合比、施工条件、混凝土的工作性能要求等。

减水剂原料单体一、大单体系列1、烯丙基聚醚系列产品：分子量500－2400。

本品是生产聚羧酸盐高效水泥减水剂的主要原料。

可与其它含有双键的物质（如MPEG 丙烯酸酯、马来酸酐）进行共聚反应，来合成功能性聚合物。

2、MPEG系列：分子量600－5000。

在清洗剂中，也用做悬浮剂和增稠剂。

在制药工业中，用作油膏、乳剂、软膏、洗剂和栓剂的基质。

也有将本品与丙烯酸反应，做成MPEG 丙烯酸酯，是制备聚羧酸盐高效水泥减水剂的主要原材料。

二、聚羧酸原液系列1、SPC-100 (40%)聚羧酸高性能减水剂原液40%（标准型）。

它优秀的减水率、优秀的保坍性、广泛的适应性、后期强度高等诸多优点让它成为了商品混凝土最忠实的外加剂。

它虽没有华丽的性能、也没有特别的长处，但是它能具优势于一身使商品商品混凝土长距离运输、高温作业、泵送施工等极为有利。

掺量0.25-0.8%.2、SPE-100 (40%)聚羧酸高性能减水剂原液40%（经济型）。

它具有价格低、优秀的减水率、较好的保坍性、后期强度高等优点。

它的广泛适应性，使它对南方水泥适应性卓越，具有极好的性价比。

产品性能优越，价格便宜。

是南方地区首选产品。

掺量0.25-0.8%.3、SPF-100 (40%)聚羧酸高性能减水剂原液40%（保坍型）。

它具有极高的减水率、优异的保坍性、高强度的增长率、很强的适应性，该减水剂由于具有的华丽的性能可以大大改善新拌商品混凝土的塑性指标从而提高了商品混凝土的泵送及可施工性能。

掺量0.25-0.8%.4、SPF-102聚羧酸高效减水剂(预制商品混凝土专用) 该产品具有极高的减水性能、低引气性，使用后可以大大提高商品混凝土早期强度并且使硬化后的商品混凝土有很好地外观质量。

它可广泛应用于各种预制梁、板、柱、管桩、管片、预应力构件等商品混凝土预制品。

也可广泛应用于蒸养商品混凝土。

掺量0.25-0.8%.5、聚羧酸高效泵送剂及高效减水剂。

SPC-101高效泵送剂22%、SPE-101高效泵送剂22%、SPF-101高效泵送剂22%。
