高压加热器疏水系统改造山东聊城热电有限责任公司(252041) 金永玲李鹏摘要：指出了对电厂高压加热器疏水系统自动投入不良等一些较普遍的问题，分析了这些问题的成因，进而提出了针对性的处理对策。
并结合实际情况对聊城热电100MW机组高加疏水系统进行了改造。
关键词：高压加热器；疏水；振动；对策汽轮机采用回热加热系统是提高机组运行经济性的重要手段之一。
回热加热系统的运行可靠性和运行性能的高低，直接影响整套机组的运行经济性，加热器的投入率是经济指标中重要的一项考核指标。
随着火力发电厂机组向大容量高参数发展，高压加热器（以下简称高加）承受的给水压力和温度相应提高；在运行中还将受到机组负荷突变、给水泵故障、旁路切换等引起的压力和温度的骤变，这些都会给高加带来损害。
为此，除了在高加的设计、制造和安装时必须保证质量外，还要在运行维护等方面采取必要的措施，才能确保高加的长期安全运行。
我公司100MW机组高加疏水系统在运行中存在一些问题，直接影响了机组的安全稳定运行。
1 存在的问题为了确保火力发电厂的安全经济满发，各高加均应投入运行。
如因故障必须停用高加时，应按照制造厂规定的高加停用台数和负荷的关系，或根据汽轮机抽汽压力来确定机组的允许最大出力。
我公司＃4实际运行中存在的主要问题如下。
（1）疏水系统自动投用不良。
我公司＃4机组高加设计为四川锅炉厂设计生产，结构为大开口正置立式高加，高加内部设计疏水冷却端，此种形式高加对水位要求较高，高加必须保持在较高和稳定的水位。
两个高加分别使用调整门调节水位，但实际运行过程中，从＃4机投入运行以来，两台高加水位很难保持，调节门开度在大于8％时，高加水位急剧下降，多次对两调节门解体检查未发现问题。
（2）疏水管道冲刷严重。
＃4机投运不足4年已经多次发生管道冲刷造成漏汽，大小修中已经更换弯头为不锈钢，但直管段、阀门、法兰等也多次发生泄漏。
（3）水侧保护不可靠。
危急疏水门内漏，已经更换进口阀门，但效果不好。
某电厂热网加热器疏水不畅的分析与疏水系统的优化4解决方案针对以上原因，提出以下解决方案：①对管道及阀门进行检查清理，确保畅通；②检查并调整疏水调阀，确保正常工作；③检查加热器内部换热管是否破裂泄露，如有需要及时更换；④对1号机和2号机凝汽器前电动阀门进行检查调整，确保正确控制。
同时，针对实际运行热负荷与设计热负荷相差较大的情况，提出优化方案，包括：①根据实际运行热负荷进行热网加热器的调试，确保疏水畅通；②加强热网疏水冷却器的冷却效果，降低疏水温度，减少疏水的排放；③加强热网加热器的维护保养，及时清洗疏水冷却段，防止疏水冷却段堵塞。
通过以上的调试和优化方案，成功解决了热网加热器疏水不畅的问题，提高了系统的运行效率和可靠性。
疑难故障排查在热网加热器出口至疏水冷却器之间的管道内，疏水因压力骤降而发生闪蒸，导致疏水不畅。
可能的原因包括管径过小、运行人员误操作、汽侧压力过低等。
为了解决这个问题，需要逐条确认可能的原因。
首先，经过与现场调试人员确认，管道及阀门无堵塞。
其次，经过与运行人员确认，疏水调节阀运行正常。
切换到另一台换加热器，疏水仍然不畅，因此排除加热器内部换热管泄露问题。
经过与运行人员确认，1号机和2号机凝汽器前电动阀门控制正确。
通过向运行人员收集疏水冷却器进出口的疏水压力数据及现场开启加热器至疏水冷却器之间疏水管道的放气阀来判断，无闪蒸发生。
疏水母管管径按流量500t/h设计，目前只投运一台加热器，在满负荷的情况下，只有250t/h的疏水，管径设计合理。
经与调试及运行人员确认，操作正确。
据电厂反映，热用户还未完全接入，采暖面积仅为50万平方米，未达到设计值，因此只有一台热网加热器在运行。
采暖抽汽压力仅为0.19MPa（a），且已经可以满足当前热负荷要求。
目前热网供水温度为90℃，回水温度为70℃；而设计供水温度为130℃，回水温度为70℃。
在五段抽汽进入热网加热器后扩容降压，加热器汽侧运行压力为仅为0.02MPa（g），正常疏水接口在标高8m处，造成正常疏水无法排出。

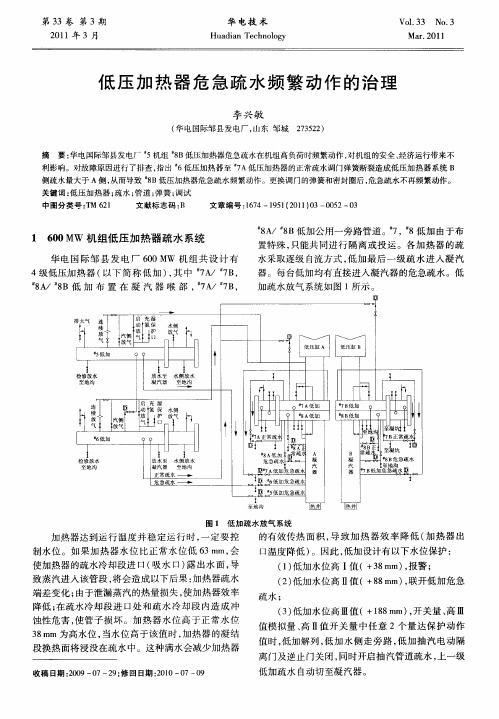

低压加热器系统疏水不畅原因及解决方案徐庆磊;顾琼彦【摘要】在300～600 MW亚临界,超临界机组中,共用壳体的低压加热器(LP7)向低加(LP8)疏水时不畅,仍为此型低压加热器的共性问题.若降低LP8上级疏水进口管的高度,可缓解疏水不畅的问题.近年来,许多亚临界超临界机组逐步进行了主机改造,末几级低加的抽汽压力也随之发生了改变,低加疏水不畅的问题被再度凸显.为超超临界机组的低加系统设置疏水冷却器,可彻底解决疏水不畅的问题.分析并探讨了低加系统疏水不畅的原因,并提出了相应的解决方案.【期刊名称】《电站辅机》【年(卷),期】2018(039)003【总页数】3页(P13-15)【关键词】加热器;低压;系统;疏水;不畅;冷却器;解决;方案【作者】徐庆磊;顾琼彦【作者单位】上海电气集团股份有限公司,上海,201199;上海电气电站设备有限公司,上海,200090【正文语种】中文【中图分类】TK264.90 概述一直以来，在300～600 MW 亚临界、超临界机组中，布置在凝汽器颈部的LP7、LP8低压加热器(简称LP)共用1个壳体。
LP7向LP8疏水时不畅，是一个共性问题[1]。
降低LP8的上级疏水进口管的高度，是解决疏水不畅的有效措施之一，并在各型机组改造中取得了成效。
但是，随着机组中汽轮机的通流改造、供热改造等革新技术的实施，机组的抽汽参数发生了较大的变化，特别是末两级低加的抽汽压力更接近，导致级间压差被进一步减小，疏水不畅的问题被再度凸显。
在660～1 000 MW超超临界机组中，低加疏水系统中设置有疏冷器，通过合理的管道及系统布置，在重力、级间压差的推动下，疏水被疏送至下一级低加。
疏水从末两级低加经过疏冷器，再经疏水立管顺畅地送至凝汽器。
1 亚临界超临界机组低加系统疏水不畅传统意义上的低加疏水不畅现象，最早发生在石横电厂300 MW机组(国内首台引进型)。
当负荷降至70%额定负荷时，七级、八级间的抽汽压差，仅为0.039 MPa。
