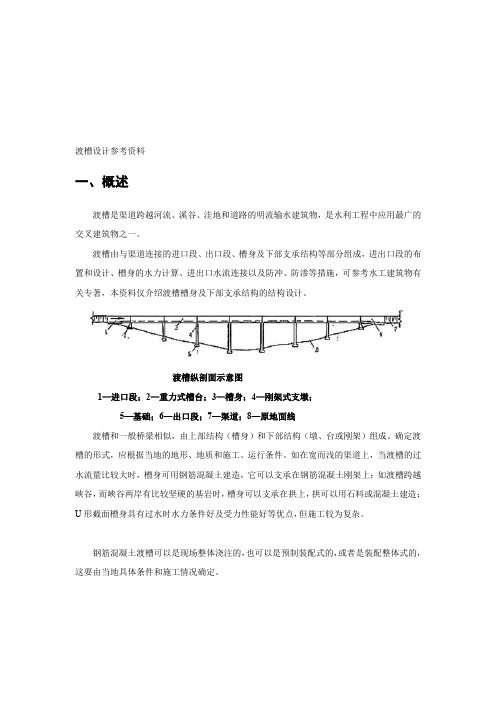

渡槽设计参考资料一、概述渡槽是渠道跨越河流、溪谷、洼地和道路的明流输水建筑物,是水利工程中应用最广的交叉建筑物之一。
渡槽由与渠道连接的进口段、出口段、槽身及下部支承结构等部分组成,进出口段的布置和设计、槽身的水力计算、进出口水流连接以及防冲、防渗等措施,可参考水工建筑物有关专著,本资料仅介绍渡槽槽身及下部支承结构的结构设计。
渡槽纵剖面示意图1—进口段;2—重力式槽台;3—槽身;4—刚架式支墩;5—基础;6—出口段;7—渠道;8—原地面线渡槽和一般桥梁相似,由上部结构(槽身)和下部结构(墩、台或刚架)组成。
确定渡槽的形式,应根据当地的地形、地质和施工、运行条件。
如在宽而浅的渠道上,当渡槽的过水流量比较大时,槽身可用钢筋混凝土建造,它可以支承在钢筋混凝土刚架上;如渡槽跨越峡谷,而峡谷两岸有比较坚硬的基岩时,槽身可以支承在拱上,拱可以用石料或混凝土建造;U形截面槽身具有过水时水力条件好及受力性能好等优点,但施工较为复杂。
钢筋混凝土渡槽可以是现场整体浇注的,也可以是预制装配式的,或者是装配整体式的,这要由当地具体条件和施工情况确定。
二、刚架式渡槽的布置下图为跨越天然洼地的渡槽,槽身部分及刚架下部与水接触,故有限制裂缝宽度的要求。
内力分析采用弹性方法,槽身结构如下图所示,布置时考虑了下列几个问题。
1.槽内正常水深为2.00m ,最高水深为2.35m ,另加浪高0.1m ,水压高度最大为2.45m ,考虑采用悬臂式侧墙,取墙高为2.65m ,以备在最高水位时仍有0.2m 的安全超高。
2.槽底宽5.80m ,根据底板跨度可采用1.5~3.0m 的数值,故拟布置3~4根纵梁,若布置4根,底板为三跨连续板,跨度很小,而两端受到侧墙底部传来的负弯矩(316H γ-)很大,将使底板跨中亦受负弯矩,对结构配筋不利。
故确定布置3根纵梁,间距(中至中)3.00m 。
3.渡槽全长41.2m ,刚架间距即纵梁跨长,可取4~7m ,今拟用6.2m ,纵梁为单跨简支梁,渡槽进口段与出口段两端各带有2m 的悬臂。
