AAA安全漫画【精品教程系列】

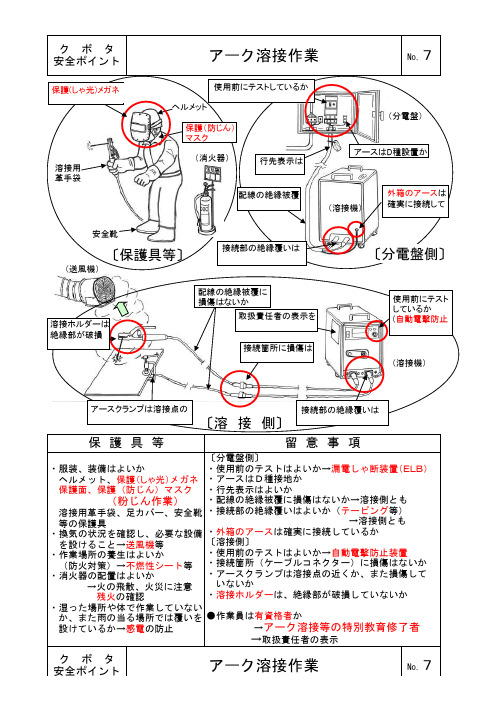

（分電盤）（溶接機）安全靴〔分電盤側〕ヘルメット（消火器）保護（防じん）使用前にテストしているか行先表示は配線の絶縁被覆アースはD 種設置か外箱のアース確実に接続して接続部の絶縁覆いは　【関係法令】 ・労働安全衛生法（安全衛生教育）第５９条第３項・・・事業者は～特別の教育を 行わなければならない。

・労働安全衛生規則 第　３６条　第３号　特別教育を必要とする業務 ・・・『アーク溶接等の業務』 第３２５条　強烈な光線を発散する場所 第３２９条　電気機械器具の囲い等 第３３１条　溶接棒等のホルダー（ＪＩＳ規格Ｃ９３００－１１に適合） 第３３２条　交流アーク溶接機用電撃防止装置 第３３３条　漏電による感電の防止 第３３６条　配線等の絶縁被覆 第３５２条　使用前点検・・・溶接棒ホルダー、自動電撃防止装置 漏電遮断装置、移動電線等 ・粉じん障害防止規則第２条　別表第１第２０号 ・・・屋内、坑内、タンク内等でのアーク溶接作業　【保護具等】 １．保護（しゃ光）メガネ、保護面をしているか。

２．保護（防じん）マスクをしているか・・・粉じん作業。

３．溶接用革手袋をしているか。

４．その他、ヘルメット・足カバー・安全靴等はよいか。

　【使用・点検上の注意】 ・配線の絶縁被覆に損傷はないか。

・接続箇所に損傷はないか（ケーブルコネクター）。

・接続部の絶縁覆いはよいか（テーピング等）。

・溶接機の外箱のアースは確実に接続しているか・・・アースはＤ種設置か。

・分電盤には、漏電しゃ断装置（ＥＬＢ）を使用しているか。

・・・使用前にテストボタンの動作確認をしているか。

・溶接機の自動電撃防止装置が働いているか。

・・・使用前にテストボタンの動作確認をしているか。

・絶縁部の破損した溶接棒ホルダーを使用していないか。

・アースクランプは溶接点の近くか、また損傷していないか。

・湿った場所や体で作業していないか・・・感電の危険。

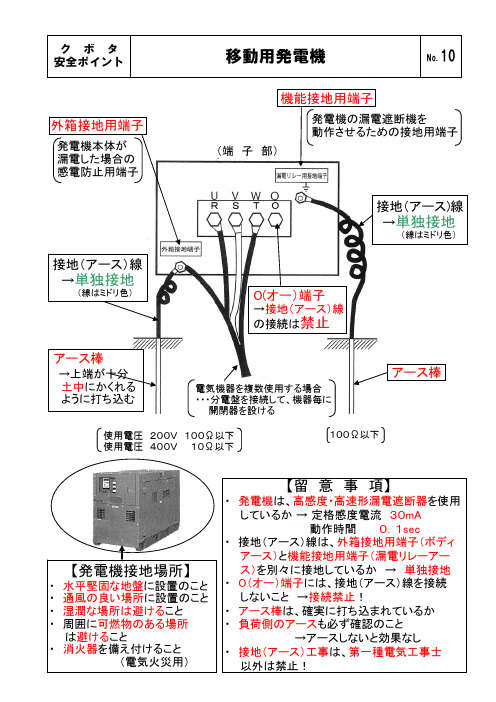

×(ＲＳＴＯ動作させるための接地用端子使用電圧　２００Ｖ　１００Ω以下使用電圧　４００Ｖ １０Ω以下１００Ω以下電気機器を複数使用する場合・・・分電盤を接続して、機器毎に 開閉器を設けるO(オー）端子→接地（アース）線の接続は禁止　【関係法令】 ・労働安全衛生規則　第３３３条漏電による感電の防止 第３３４条適用除外 ・電気事業法　・・・移動用電気工作物の取り扱いについて （平成１７・０５・２０原院第１号） （参考）出力１０ｋW以上の移動用電気工作物（可搬型発電機等）を使用 する場合には、使用の開始前に届出が必要 ・電気工事士法・・・電気工事士以外の者が行ってはならない作業 （施行規則・軽微な作業）→接地線～地面に埋設する作業 ・電気工事業法・・・電気工事業者としての登録または通知 ・電気設備の技術基準の解釈（電技解釈） 第１９条　接地工事の種類　→Ａ～Ｄ種接地工事 第２０条　各種接地工事の細目 第２１条　Ｄ種接地工事の特例→Ｄ種（１００Ω以下）、Ｃ種（１０Ω以下） 第２８条　電気設備の設置 第２９条　機械器具の鉄台及び外箱の接地 →Ｄ種（３００V以下の低圧）Ｃ種（３００Vを超える低圧） 第４０条　地絡遮断装置等の施設 →(除外規定)電気用品取締法(電気用品安全法）の適用 (参考）　建設五社電気研究会・・・建設業電気保安技術協議会等の指針 ｢移動用発電設備を電源とする電路の地絡保護と感電防止　技術指針」　【使用・点検上の注意】 ・発電機は、高感度・高速形漏電遮断器を使用（具備）しているか →定格感度電流３０ｍＡ、動作時間　０．１sec ・接地（アース）線は、外箱接地用端子（ボディアース）と機能接地用端子(漏電 リレーアース）を別々に接地しているか→単独接地 ・Ｏ（オー）端子には接地（アース）線を接続しないこと→接続禁止！ ・接地（アース）線の太さは適切か →電気設備技術基準又は内規規定により 選定（線の色はミドリ色） ・アース棒は、確実に打ち込まれているか→上端が十分土中にかくれること （外箱接地） ・回路（使用）電圧が２００Ｖ系の場合は接地抵抗は１００Ω以下（Ｄ種接地工事） ・回路（使用）電圧が４００Ｖ系の場合は接地抵抗は１０Ω以下（Ｃ種接地工事） （機能接地） 接地抵抗は１００Ω以下 ・負荷側のアースも必ず確認のこと →アースしないと効果がない ・接地（アース）工事は、第一種電気工事士が行っているか→　禁止事項（法令） ・発電機の設置場所は良いか ・・・（水平堅固な地盤）、（通風の良い場所）、（湿潤でない場所）、 （周囲に可燃物のない場所）、（消火器を設置していること） 〔内線規定〕Ｃ種又はＤ種接地工事の接地線の太さ（抜粋）。

幼儿园安全漫画设计教程幼儿园安全教育常常采用图文结合的形式，而漫画因其简单易懂、生动有趣的特点，成为了许多教育场合中不可或缺的一种形式。

下面就为大家提供一份幼儿园安全漫画设计教程，希望能对相关从业者有所启发。

一、确定漫画风格幼儿园安全漫画的风格应该贴合幼儿的视角，要生动而有趣，同时内容也不应过于严肃。

在选择风格时，可以考虑以下几个方面：1、色彩鲜艳：幼儿对色彩的喜好较高，故漫画所用颜色应该明亮鲜艳。

2、形象夸张：通过夸张的形象让幼儿更容易明白其中的道理，同时也能增强趣味性。

3、简单明了：漫画内容要简单明了，重点突出，易于幼儿接受，同时也能起到加深印象的作用。

二、制定漫画主题幼儿园安全教育中有很多常见主题，如交通安全、食品安全、火灾防范等。

在确定主题时，要根据该主题的风险程度和幼儿的接受程度来考虑，避免出现过于冷门或过于严肃的主题。

三、设计漫画情节漫画情节应当清晰生动，避免出现繁琐的剧情或过于深奥的概念。

下面，以“交通安全”为例，简单介绍如何设计一个生动有趣的漫画情节：1、确定主人公：主人公应当是具有代表性的角色，比如一个可爱的小学生、一只卖萌的小动物等。

2、构建引人入胜的情节：以一例交通事故为引介，然后配上悬念，通过一系列的情节渐进式引出安全知识。

3、加强感官体验：比如在漫画中描写天空是蓝的，路上的颜色十分丰富，树上的老鼠和小鸟穿着帽子和手套。

4、强调道理：用互联网流行语或幽默的方式，在安全知识的结尾加以强调，让幼儿能够记住。

四、设置漫画布局漫画布局应当简单明了，易于幼儿理解。

一般来说，漫画版面应当包括以下几个部分：1、角色造型：包括主人公、反派等角色的表情、动作等。

2、漫画版式：根据情节设计出的漫画画面，包括手写字体的对话框。

3、画面素材：美术素材，如背景、道路、汽车、警车等。

五、渲染漫画漫画渲染时，可以根据漫画风格选择不同的素材进行渲染。

比如，对于色彩鲜艳的漫画，应该使用色彩丰富的素材；对于夸张的漫画，应该使用具有强烈表现力的素材。

幼儿园安全教育漫画绘制指南幼儿园作为孩子们的第一所学校，安全教育显得尤为重要。

而漫画是孩子们比较喜欢的一种表现形式，因此在幼儿园进行安全教育时，漫画绘制可以成为一种有效的手段。

本文将从以下几个方面提供幼儿园安全教育漫画绘制指南。

一、选择主题和形式1.选择主题在绘制幼儿园安全教育漫画时，需要与幼儿园现有的安全教育内容相结合，如校园安全、交通安全、食品安全、消防安全等。

从孩子的实际生活出发，将安全知识转化为生动有趣的故事情节，更容易引起孩子的关注和兴趣。

2.选择形式漫画形式有单幅漫画和连环画两种形式。

单幅漫画可以在一张纸上展示一个故事情节，让孩子们快速接受和领悟；而连环画则可以通过多页的展示，让孩子们在一个完整的故事情节中学会安全知识。

二、掌握漫画绘制基本技巧1.线条的运用线条是绘制漫画中非常重要的要素，线条的粗细、长度、方向和组合方式可以产生不同的表现效果。

线条粗细决定了形象的轮廓；线条长度和方向可以表现形象的运动或表情等；线条组合方式可以表现不同场景氛围。

2.色彩的搭配色彩的搭配可以为漫画增加更生动的情景，不同颜色可以表现不同的情绪和场景。

要注意颜色的鲜明和对比度，以此增加形象的兴趣和视觉效果。

3.环境和背景的描绘环境和背景的描绘可以为漫画增加更多情景的展示，增加故事的逼真感。

在绘制环境和背景时，要注意线条的粗细和强弱，以此突出主题形象。

三、注意安全教育的实际效果1.科学性幼儿们的安全意识不同于成人，因此在绘制漫画时，要避免过于负面化的内容，以免引起幼儿们的过度惊恐或恐慌。

2.生动性幼儿们的兴趣点不同于成人，他们喜欢生动有趣的形象和场景。

因此在绘制幼儿园安全教育漫画时，要尽可能地生动有趣，以此吸引孩子们了解安全知识。

3.教育性漫画不仅仅是一种娱乐，也是一种教育方式。

因此在绘制幼儿园安全教育漫画时，不要忽略安全教育的实际效果，尽可能地教育孩子们正确的安全知识和应对方式。

总之，在绘制幼儿园安全教育漫画时，需要兼顾各方面因素。
