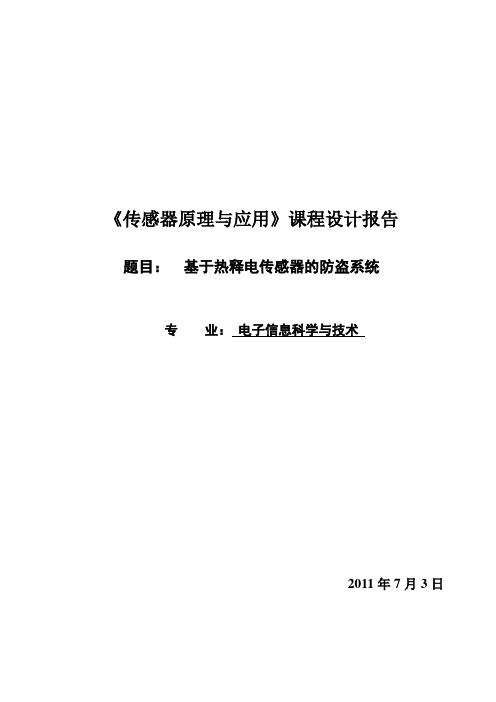

《传感器原理与应用》课程设计报告题目：基于热释电传感器的防盗系统专业：电子信息科学与技术2011年7月3日前言 (2)一、系统概述 (2)1.1 系统的组成 (2)1.2 系统的处理方法及工作原理 (3)二、红外探测器 (4)2.1 热释电传感器 (5)2.敏感元件 (5)滤光片 (6)场效应管和高阻值Rg (6)菲涅尔透镜 (7)三、系统的硬件电路设计 (8)信号检测放大电路 (8)3.2 A/D转换模块 (9)MAX197 (9)内部采样模式的数据转换时序 (12)MAX197与单片机硬件接口设计 (12)四、G18 GSM通讯模块 (13)4.1 G18的简介 (13)4.2 G18与89C52的接口电路设计 (14)4.3 89C52控制G18收发短信息的软件流程 (15)五、小结 (17)前言随着社会的发展，农村城镇化和人员流动性增大，社会治安善更趋复杂，因此作为社会的基本单元——家庭的防范问题就显得变尤其重要。
传统的机械式（防盗网、防盗窗）家居防卫在实际使用中暴露出一些隐患，正如国务院下达的《关于住宅小区禁止安装防盗的建议》中指出，防盗网带来的问题：（1）影响楼房美观，市容整洁；（2）影响火灾救援通道；（3）给犯罪分子提供便利的翻越条件；（4）时间久了会有高空坠物的危险；（5）压抑人性自由。
所以作为高科技的家居安全防盗报警系统就应运而生，并日益受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设都特别制定了智能小区的等级标准，按照其要求智能小区中必须具有安全防范信息管理、物业管理和信息网络等系统。
因此小区安全防范系统建设已逐渐纳入许多小区建设的必备项目中了。
一、系统概述家居安全报警系统一般通过有线网络传输和无线公用网络传输两种传输方式。
通过铺设专用线路网络来构成报警信息的传输，其优点是系统专用化，信息传输不受外界因素的干扰，做到专线专用。
缺点是铺设镉工程量大，前期投资高，扩容困难，不适用单家独户，必须由社区或公安部门的接警中心来控制，传输线路易遭到破坏。
传感器课程设计实验报告题目：热释红外电子狗姓名 : XXX班级：电子信息科学与技术1002班学号： XXXXXX指导老师：第一章电路工作原理一．目的本套件采用高灵敏度红外探头，无需声音、光线、震动，即使是漆黑的状态，窃贼一旦进入10米左右监控范围，热释红外电子狗就会自动检测并发出高强度报警声，可有效吓阻入侵人员。
本套件做好后适合家庭、学校、仓库、商店、菜棚等防盗场所使用。
本套件做成后集红外探测、报警、电源三位于一体，具有体积小、可随身携带临时设防等优点，无论何时何地都可现场使用。
微电脑芯片设计，耗电小，无须接线布线，使用非常简便。
本套件采用4节7号电池供电。
二．电路原理图三．工作原理超外差式收音机电路工作原理：图一热释红外电子狗的原理电路图三．工作原理本电路中主要采用的是型号为BISS0001的集成电路。
BISS0001是一款高性能的传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感报警器。
广泛用于安防、自控等领域能。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
上图中，IC1内部的运算放大器OP1将热释电红外传感器Y1的输出信号作第一级放大，然后由电解电容器C5耦合给IC1内部的运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，输出信号Vo经R14驱动报警音乐片IC2工作，VT2和VT3构成复合三极管用来推动压电蜂鸣片发出声音。
当电源开关K1在“OFF”位置时，电源经R2使VT1饱和导通，则IC1的9脚保持为低电平，从而封锁热释电红外传感器来的触发信号Vs，电路不工作。
当电源开关K1在“ON”位置时，热释传感器经R1得电处于工作状态，VT1处于截止状态使IC1的9脚保持为高电平，IC1处于工作状态。
电子机器狗课程设计书一、课程目标知识目标：1. 学生能理解电子机器狗的基本原理，掌握其结构组成和工作方式。
2. 学生能了解电子机器狗编程的基本概念，掌握相关编程语言的运用。
3. 学生能了解电子机器狗在不同场景下的应用，理解其功能和作用。
技能目标：1. 学生能运用所学知识，独立完成电子机器狗的组装和调试。
2. 学生能运用编程语言，为电子机器狗编写简单的控制程序。
3. 学生能在团队协作中发挥自己的专长，共同完成复杂任务。
情感态度价值观目标：1. 学生培养对电子科技的兴趣，激发创新意识和探索精神。
2. 学生在课程学习中，增强团队合作意识，学会尊重他人，共同进步。
3. 学生通过学习电子机器狗，认识到科技对生活的改善，树立社会责任感。
课程性质分析：本课程为电子技术实践课程，注重理论与实践相结合，以提高学生的动手能力和创新能力为主。
学生特点分析：本年级学生具备一定的电子技术基础知识，对新鲜事物充满好奇心，喜欢动手实践，但部分学生对编程知识掌握不足。
教学要求：1. 教师需引导学生掌握电子机器狗的基本原理和结构组成。
2. 教师需关注学生编程能力的培养，提高学生解决问题的能力。
3. 教师要注重培养学生的团队合作精神，提高学生的综合素质。
二、教学内容1. 电子机器狗基本原理：讲解电子机器狗的工作原理，包括传感器、驱动器、控制器等组成部分。
相关教材章节：第一章 电子机器狗概述2. 电子机器狗结构组成：分析电子机器狗的各部件功能及组装方法。
相关教材章节：第二章 电子机器狗结构组成3. 编程语言基础：介绍适用于电子机器狗编程的编程语言，如Python、C语言等。
相关教材章节：第三章 编程语言基础4. 电子机器狗编程实践：教授编程方法，指导学生为电子机器狗编写控制程序。
相关教材章节：第四章 电子机器狗编程实践5. 电子机器狗组装与调试：指导学生进行电子机器狗的组装、调试及优化。
相关教材章节：第五章 电子机器狗组装与调试6. 团队合作项目：组织学生分组，完成具有一定难度的电子机器狗应用项目。
2012年全省职业院校中职学生组电工电子技能大赛《电子产品装配与调试》模拟训练四工位号：开始时间：评价成绩：一、热释红外电子狗的装配与检测（共40分）得分：（一）热释红外电子狗元器件检测、焊接与装配（共12分）得分：1．装配说明注意：J1为跳线用电阻腿焊接即可，Y2蜂鸣片自行焊接引脚，中央为正，边缘为负。
焊接前应先上一些助焊剂，容易焊些以防损坏蜂鸣片。
三脚电感焊接时，长脚焊接到PCB板L1的圆圈处，Y1热释红外传感器在焊接之前应插上三孔的塑料壳，U2为音乐芯片上面有220K左右的调整频率用电阻，P1及RG1不用焊接。
壳体需要自己组装一般固定点用烙铁加热即可。
2．产品焊接（8分）根据《热释红外电子狗》电路图（附图1）和《热释红外电子狗》（附表1），从提供的元器件中选择元器件，准确地焊接在赛场提供的印刷电路板上。
要求：在印刷电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺；无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。
3．产品装配（4分）根据给出的《热释红外电子狗》（附图1）电路原理图，把选取的元器件及功能部件正确地装配在赛场提供的印刷电路板上。
要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。
得分：（二）热释红外电子狗工作正常（共7分）结束时间：得分：BISS0001 的热释电红外开关应用电路图如上图所示，在不开机状态下，电源开关KW 的1脚和2 脚相连，电源VCC 和VCC1 接通，禁止信号触发，单电源开关KW 拨到 2 脚和 3 脚接通时，整机供电信号采集和处理电路通过Q1 供电，蜂鸣片驱动电路由电源直接供电。
开机后芯片复位，在一定时间内禁止信号触发，防止开机干扰信号，和开机时人体近距离感应误报。
热释电传感器课程设计总结报告(1)
热释电传感器课程设计总结报告
一、课程目标
本课程旨在使学生了解热释电传感器的基本原理、特性、应用和设计方法，培养学生分析和解决实际问题的能力，提高学生的自主学习和实践能力。
二、教学内容
本课程主要包括以下内容：
1. 热释电效应的基本原理和实验验证。
2. 热释电传感器的结构和工作原理。
3. 热释电传感器的特性和参数。
4. 热释电传感器的应用及其优缺点。
5. 热释电传感器的设计方法和实验方案。
6. 热释电传感器的参数测试和分析。
三、教学方法
本课程采用理论讲授、实验演示、课堂讨论、实验报告等教学方法相结合，旨在帮助学生理论与实践相结合，掌握热释电传感器的基本知识和设计方法。
四、教学效果
通过本课程的学习，学生深入了解了热释电传感器的原理、特性和应用，掌握了热释电传感器的设计方法和实验方案，具备了一定的独立分析和解决实际问题的能力。
在实验室实践中，他们积极思考，认真实践，成功设计并测试出热释电传感器，获得了较好的实验结果。
最终，学生通过实验报告的撰写，深化了热释电传感器的理解，同时提
高了他们的分析、表达和写作能力。
五、改进意见
在教学过程中，应更多地引导学生参与实验设计和实践操作，使学生掌握更多的实际技能。
同时，在考核方面，可以增加对学生现场操作和技能演示的要求，以更好地评估其实际操作和技能水平。
热释电人体红外线传感器电子技术课程设计及实训-V1热释电人体红外线传感器是一种广泛应用于智能家居、安防监控和医疗健康领域的电子技术。
为了提高学生对该技术的掌握，我们设计了一门热释电人体红外线传感器电子技术课程，并设置了相关实训环节，以帮助学生在实践中深入了解该技术。
一、课程设计1. 课程目标：本课程旨在帮助学生了解热释电人体红外线传感器的原理、性能及应用，在此基础上能够进行系统设计和调试，并掌握一些常用的算法和程序设计方法。
2. 课程内容：本课程主要涉及以下内容：（1）热释电效应及其原理；（2）人体红外线探测技术；（3）热释电人体红外线传感器的特性和应用；（4）热释电人体红外线传感器的系统设计和调试；（5）常用的算法和程序设计方法。
3. 课程安排：本课程为16学时，其中8学时为理论授课，8学时为实验操作。
理论授课主要通过课堂讲授和学生自主学习相结合的方式进行，实验操作则由专业实验教师指导完成。
二、实训环节1. 实验目的：通过实验，帮助学生深入理解热释电人体红外线传感器的原理和性能，并掌握其系统设计和调试方法。
2. 实验内容：实验环节包括以下部分：（1）热释电效应的实验；（2）人体红外线探测技术的实验；（3）热释电人体红外线传感器的特性和应用的实验；（4）热释电人体红外线传感器的系统设计和调试实验；（5）算法和程序设计实验。
3. 实验步骤：实验步骤主要涉及以下内容：（1）环境准备：准备好实验器材及说明书、PC机等；（2）实验前准备：充分了解实验目的、内容及注意事项；（3）实验设计：根据实验要求设计实验方案；（4）实验记录：记录实验过程、数据及实验结论；（5）实验报告：将实验结果进行归纳总结并撰写实验报告。
三、总结通过热释电人体红外线传感器电子技术课程的设计和实训，学生将对该领域的知识系统有一个全面的了解和掌握，为他们以后的工作和学习打下坚实的基础。
同时，实际操作和应用让学生进一步加深对技术的了解和熟练程度，迎接未来的挑战。
热释红外电子狗套件原理及制作说明一、热释电红外线传感器的工作原理热释电红外线传感器是80年代发展起来的一种新型高灵敏度探测元件。
它能以非接触形式检测出人体辐射的红外线能量的变化，并将其转换成电压信号输出。
将这个电压信号加以放大，便可驱动各种控制电路，如作电源开关控制、防盗防火报警、自动览测等。
（1） 热释电红外线传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm 的探测元件。
在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。
由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。
为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出5~10米范围内人的行动。
菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。
当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而强其能量幅度。
人体辐射的红外线中心波长为9~10--um，而探测元件的波长灵敏度在0.2~20--um范围内几乎稳定不变。
在传感器顶端开设了一个装有滤光镜片的窗口，这个滤光片可通过光的波长范围为7~10--um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。
BISS0001是一款具有较高性能的传感信号处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
河南工程学院课程设计红外热释电电子狗一设计的背景和目的1 设计的背景随着社会的进步，人们对家居生活安全性的要求也越来越高，各种防盗探测器应运而生。
由于红外线是不可见光，有很强的隐蔽性和保密性，因而在防盗、警戒等安保装置中得到了广泛的应用。
此外，随着半导体技术和新型材料的发展，热释电红外探测器的防误报能力、控制范围与可靠性都有了很大程度的提高，可以满足多数环境下的使用要求，因此，在防盗、报警、安全、自动控制等方面，热释电红外传感器比其他类型的传感器应用更为广泛。
2 设计的目的通过对红外热释电电子狗设计，能够使我们全面掌握自动检测的基础理论和专业知识。
增强我们分析问题解决问题和创新能力，提高我们绘制电路图和制作PCB板子的能力。
通过该设计业可以提高我们对该传感器的进一步认识，同时也为了提高我们解决问题的能力。
二设计的功能现在社会洪偷盗行为任然存在，该设计的功能就是防止偷盗行为的发生，在夜晚打开红外热释电电子狗，通过红外热释电传感器感知人体发射的红外线而报警，进而提醒到主人。
三系统方案设计本电路中主要采用的事型号为BISS0001的集成电路。
BISS0001是一款高性能的传感器信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感报警器。
广泛用于安防、自控等领域。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
该系统的总体设计框图如图1所示。
图1 系统总体设计框图四电路原理设计1 热释电红外传感器的原理及其特性热释电红外传感器和热电偶都是基于热电效应原理的热电型红外传感器。
不同的是热释电红外传感器的热电系数远远高于热电偶，其内部的热电元由高热电系数的铁钛酸铅汞陶瓷以及钽酸锂、硫酸三甘铁等配合滤光镜片窗口组成，其极化随温度的变化而变化。
为了抑制因自身温度变化而产生的干扰该传感器在工艺上将两个特征一致的热电元反向串联或接成差动平衡电路方式，因而能以非接触式检测出物体放出的红外线能量变化并将其转换为电信号输出。
传感器课程设计实验报告题目：热释红外电子狗姓名 : XXX班级：电子信息科学与技术1002班学号： XXXXXX指导老师：徐火希第一章电路工作原理一．目的本套件采用高灵敏度红外探头，无需声音、光线、震动，即使是漆黑的状态，窃贼一旦进入10米左右监控范围，热释红外电子狗就会自动检测并发出高强度报警声，可有效吓阻入侵人员。
本套件做好后适合家庭、学校、仓库、商店、菜棚等防盗场所使用。
本套件做成后集红外探测、报警、电源三位于一体，具有体积小、可随身携带临时设防等优点，无论何时何地都可现场使用。
微电脑芯片设计，耗电小，无须接线布线，使用非常简便。
本套件采用4节7号电池供电。
二．电路原理图三．工作原理超外差式收音机电路工作原理：图一热释红外电子狗的原理电路图三．工作原理本电路中主要采用的是型号为BISS0001的集成电路。
BISS0001是一款高性能的传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感报警器。
广泛用于安防、自控等领域能。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
上图中，IC1内部的运算放大器OP1将热释电红外传感器Y1的输出信号作第一级放大，然后由电解电容器C5耦合给IC1内部的运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，输出信号Vo经R14驱动报警音乐片IC2工作，VT2和VT3构成复合三极管用来推动压电蜂鸣片发出声音。
当电源开关K1在“OFF”位置时，电源经R2使VT1饱和导通，则IC1的9脚保持为低电平，从而封锁热释电红外传感器来的触发信号Vs，电路不工作。
当电源开关K1在“ON”位置时，热释传感器经R1得电处于工作状态，VT1处于截止状态使IC1的9脚保持为高电平，IC1处于工作状态。
C1、C13是电源滤波电容，LED1和R17构成电源指示电路。
第二章：电路元器件清单及元器件介绍一．元器件清单二．元器件的介绍1.IC1：BISS0001红外传感信号处理器特点：CMOS数模混合专用集成电路。
具有独立的高输入阻抗运算放大器，可与多种传感器匹配，进行信号与处理。
双向鉴幅器，可有效抑制干扰。
内设延迟时间定时器和封锁时间定时器，结构新颖，稳定可靠，调节范围宽。
内置参考电压。
工作电压范围+3V—+5V。
采用16脚DIP封装或SOP封装。
极限参数（Vss=0V）电源电压：-0.5V ~6V输入电压范围：-0.5V ~+6V（VDD=6V）各引出端最大电流：±10mA（VDD=5V）工作温度：-10℃~+70℃存放温度：-65℃~+150℃引脚图VDD—工作电源正端。
范围为3~5V。
Vss—工作电源负端。
一般接0V。
IB—运算放大器偏置电流设置端。
经RB接VSS端，RB取值为1M左右。
1IN-—第一级运放放大器的反相输入端。
1IN+—第一级运放放大器的同相输入端。
1OUT—第一级运算放大器的输出端。
2IN-—第二级运算放大器的反相输出端。
2OUT—第二级运算放大器的输出端。
Vc—触发禁止端。
当Vc＜VR时禁止触发；当VC＞VR时允许触发。
VR≈0.2VDD。
VRF—参考电压及复位输入端。
一般接VDD。
接“0”时可使定时器复位。
A—可重复触发和不可重复触发控制端。
当A=“1”时，允许重复触发，当A=“0”时，不可重复触发。
Vo—控制信号输出端。
由Vs上跳边沿触发使Vo从低电平跳变到高电平时为有效触发。
在输出延时间Tx之外和无Vs上跳变时Vo为低电平状态。
RR1、RC1—输出延迟时间Tx的调节端。
Tx≈49152R1C1。
RR2、RC2—触发封销时间Ti的调节端。
Ti≈24R2C2。
原理图BISS0001是由运算放大器、电压比较器和状态控制器、延迟时间定时器、封锁时间定时器及参考电压源等构成的数模混合专用集成电路。
首先，利用运算放大器OP1组成传感信号预处理电路，将信号放大；然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM（≈0.5 VDD）后，送到有比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
由于VH≈0.7 VDD、VL≈-0.3 VDD，所以，当VDD=5V时，可有效地抑制±1V的噪声干扰，提高系统的可靠性。
COP3是一个条件比较器，输入电压Vc＜VR（≈0.2 VDD）时，COP3输出为低电平封住了与门U2，禁止触发信号Vs向下级传递；而当VC＞VR时，COP3输出为高电平，打开与门U2，此时若有触发信号Vs的上跳边沿来到，则可启动延时时间定时器，同时Vo端输出为高电平，进入延时周期。
当Tx时间结束时，Vo下跳回低电平，同时启动封锁时间定时器而进入封锁周期Ti，在Ti周期内，任何U2的变化都不能使Vo为有效状态。
这一功能的设置，可有效抑制负载切换过程中产生的各种干扰。
当VC＞VR，A端接“0”电平时，在Tx时间内任何U2的变化都被忽略，直至Tx时间结束，即所谓不可重复出发工作方式。
当VC＞VR，A端接“1”电平时，Vs可重复触发Vo为有效状态，并在Tx周期内一直保持有效状态，在Tx时间内，只要有Vs得上跳变，则Vo将从Vs上跳变时刻算起继续延长一个Tx周期；若Vs保持为“1”状态，则Vo一直保持有效状态；若Vs保持为“0”状态，则在Tx周期结束后Vo恢复为无效状态，并且在封锁时间Ti时间内，任何Vs的变化都不能触发Vo为有效状态。
2.IC2：报警芯片C0023.Y1：热释电红外传感器主要由滤光镜、热释电红外光敏材料、场效应管、偏置电阻及旁路电容组成。
常用热释电红外光敏材料有陶瓷氧化物和压电晶体，如钛酸钡、钽酸锂、硫酸三甘钛及钛铝酸铅等。
热释电传感器是对温度敏感的传感器。
在热释电红外光敏材料陶瓷氧化物或压电晶体的上、下两个表面设置电极，表面覆以黑色薄膜。
若有红外光线间歇照射，其表面温度上升△T，晶体内部产生自发极化现象，在两个电极上产生电荷△Q，即在两个电极上产生微弱电压△U；当在一段时间内温度不变化时，△T=0，热释电效应产生的电荷△Q与空气中的离子结合而消失，无输出电压△U=0。
由于红外光敏材料输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。
当人体进入检测区，人体温度与环境温度有差别，产生△T，有△U输出；若人体进入检测区后不动，则温度没有变化，无输出。
实验证明，传感器不加菲涅尔透镜，检测距离为2m左右，加菲涅尔透镜后，检测距离增加到10m左右。
人体辐射的红外线中心波长为9~10um，热释电光敏材料的波长灵敏度在0.2~20um范围内几乎稳定不变，传感器顶端开设的滤光镜片可通过波长范围为7~10um，正好适合于人体红外辐射的探测，而对其它波长的红外线由滤光片予以吸收，这样便形成了一种专门用作探测人体辐射的红外线传感器。
菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。
当有人从透镜前走过时，人体发出的红外线就不断地交替从“盲区”进入“高灵敏区”，这样就使接收到的红外信号以忽强忽弱的脉冲形式输入，从而增强其能量幅度。
4.BL：压电蜂鸣片压电式蜂鸣器是一种电声转换器件。
将压电材料粘贴在金属片上，当压电材料和金属片两端施加上一个电压后，因为压电效应，蜂鸣片就会产生机械变形而发出声响。
压电材料有多种，用在蜂鸣片上的压电材料通常是高压极化后的压电陶瓷片。
压电式蜂鸣器具有体积小、灵敏度高、耗电省、可靠性好，造价低廉的特点和良好的频率特性。
因此它广泛应用于各种电器产品的报警、发声用途。
最常见的莫过于音乐贺卡、电子手表、袖珍计算器、电子门铃和电子玩具等小型电子用品上作发声器件。
第三章：电路板制作一．详细制作过程拿到套件后，首先认真阅读说明书，把所有的元气件放到一个容器中，电阻器、电容器等器件很小，防止丢失，要认真识别参数。
用手拿电路板时请拿边，不要拿面，防止因手的灰尘使电路板氧化。
电路板上标明了器件的参数，将对应的器件按要求插装即可，防止插错。
JC808型热释红外电子狗的印刷电路图见图二所示。
图二热释红外电子狗的印刷电路图二、焊接与组装步骤1. 焊接电阻器（共17只）：R1：22KΩ R2：5.1MΩ R3：2.2MΩ R4：47KΩ R5：2.2MΩ R6：10KΩ R7：470KΩ R8：2.2Ω R9：2.2MΩ R10：22KΩ R11：270K Ω R12：2.2MΩ R13: 270KΩ R14: 2.2Ω R15: 270KΩ R16:560Ω R17: 270K Ω，振荡电阻R15(270KΩ)与集成电路IC2报警片焊接2.焊接瓷片电容器（共7只）C3：103 C4：103 C6：103 C7：103 C9：104 C10：102 C11：1043. 焊接电解电容器（共7只）C1:47μF C2:47μF C5:10μF C8:10μF C12:47μF C13:47μF C14:10μF，电解电容器有极性之分，电路板上有白色斜线的端为负极4.焊接发光二极管和三脚电感5. 焊接金属跳线（J），焊接三极管(2只) VT2:9014 VT3:9013，重点说明:VT1:9014不用焊接，因为其工作状态，由开关K1代替了6. 集成电路、传感器和开关的焊接7. 报警集成电路的焊接（先上锡）8. 导线焊接在蜂鸣片上9. 蜂鸣片和电池线与电路板的焊接10. 菲涅尔透镜的处理11.电池片装入后壳中的处理12.前壳上的共鸣腔、共鸣塑料罩与压电蜂鸣片的处理三．焊接过程的注意事项根据电阻器脚间距离的不同，其插装方式有立式或卧式之分；瓷介电容器和电解电容器采用立式插装，插装电容器时要求立式插装并紧贴电路板，跳线J1处用焊接电阻后剪下的金属导线代替。
报警音乐片IC2焊接在电路板槽口相应处，先将振荡电阻R15焊接在报警音乐片上，然后将报警音乐片与覆铜焊接处都上锡，然后用少量锡将报警音乐片下方的四个方焊盘分别与电路板覆铜的对应处相连接。
二极管、三极管、集成电路、热释传感器焊接时注意极性。
热释传感器Y1上有一突出部位与电路板上突出标示相对应即可。
三脚电感中的长脚插在电路板上L1出有圈圈的那个孔中，其它两个脚顺着插在另外两个孔中即可。
用2根黄色导线焊接在蜂鸣片上（焊接注意温度把握），构成了两个脚，然后焊接在电路板的BL处。
三个连体簧和正极片、负极簧片，构成三节电池的串联，一般用红色导线焊接电源正极线，黑色导线焊接电源的负极线。
所有元气件在覆铜面完成焊接后，要认真检查，防止错焊、虚焊，保证正确插装和焊接。
用剪刀将“菲涅尔透镜”（白色塑料片）四周白色无纹路的框边剪掉，放置在面壳中呈圆弧型，同时用固定塑料框加以固定，用电烙铁将四个突出塑料点烫溶完成固定。
