（精华版）国家开放大学电大专科《机械制造基础》形考任务3试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务3试题及答案盗传必究形考任务三一、填空题题目1切削用量是切削速度、进给量和背吃刀量三者的总称。
题目2影响刀具耐用度的因素主要有工件材料、刀具材料和切削用量等。
题目3刀具磨损形式分为正常磨损和非正常磨损两大类。
题目4切削运动包括主运动和进给运动两种，其中主运动是切削运动中速度最高、消耗功率最多的运动。
题目5常见的切屑有带状切屑、节状切屑、单元切屑和崩碎切屑四种。
题目6按照工艺范围机床可分为通用机床、专门化机床和专用机床。
题目7机床的传动方式最常见的是机械传动和液压传动。
题目8标准麻花钻头一般由高速钢制成。
题目9标准麻花钻头的工作部分包括切削部分和导向部分。
题目10钻削加工和镗削加工都是加工孔的方法。
二、是非判断题（每题1分，共26分）题目11刀具耐用度为刀具加工完一个工件所用的切削时间。
（）选择一项：错题目12切削用量主要是指切削速度和进给量。
（）选择一项：错题目13切削用量是切削速度、进给量和背吃刀量三者的总称。
（）选择一项：对题目14刀具耐用度为刀具两次刃磨之间的切削时间。
（）选择一项：错题目15切削液具有冷却、润滑、清洗、防锈四种作用。
（）选择一项：对题目16材料的切削加工性是指对某种材料进行切削加工的难易程度。
（）选择一项：对题目17切削速度是通过切削温度来影响刀具耐用度的。
（）选择一项：对题目18切削层为切削部分切过工件的一个循环所切除的工件材料层。
（）选择一项：错题目19背吃刀量指工件上已加工表面和待加工表面间的水平距离。
（）选择一项：错题目20刀具寿命是指一把新刀从开始切削到第一次刃磨时之间的切削时间。
（）选择一项：错题目21切削速度指切削加工时，切削刃选定点相对于工件的主运动的瞬时速度。
（）选择一项：对题目22进给量指工件或刀具每转一转时，两者沿进给方向的绝对位移。
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下，抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前，若钢中存在网状渗碳体，应采用正火的方法予以消除，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项：错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项：对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项：错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项：对题目19冲击韧性值随温度的降低而减小。
选择一项：对题目20强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项：错题目22冲击韧性值愈大，材料的韧性愈好。
选择一项：对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
第3次作业一、填空题（本大题共20分，共10小题，每小题2分）1.跳动公差分为______ 和________ o2.标准麻花钻切削部分加结构是六面五刃，这五刃是 _______ , _______ 及3.刚玉类磨料的抗拉强度较大，_______ 性能好，但______ 度较低，适用于磨削强度高韧性大的材料。
4.ϕ 50mm的基孔制孔、轴配合，已知其最小间隙为0. 05mm ,则轴的上偏弟是 ______ mm o5.钻孔过程中容易发生的问题是钻头容易偏斜，孔径容易扩大，防止的办法是：先在工件上华忽一个小锥度（90°〜100° ）的 _______ ；或使用钻模以起定心、导向作用，以及在刀磨时，尽可能把两条主切削刃磨得 _______ o6.外圆表面在车削吋，工件上所受到的径向切削力Fp _______ 于切向磨削力Fc,在磨削过程中，工件上所受到的径向切削力Fp ________ 于切向磨削力Fc。
7.为了减小残留面积，减小表面粗糙度呛值，可以采用的方法和措施有：、和。
8.CW6163是一种机床的型号，其中“C”表示该机床是_______ 床；为通用特性，表示该机床是 ______ 机床；“63”是主参数，它能直接反映出9.基准制包括基孔制和基轴制两种，一般情况下，应优先选用 _______ ；当与某些标准件配合时，基准制应按此标准件而定。
例如，滚动轴承是最常用的一种标准件，与滚动轴承内圈配合的轴应按 ___________ ；与滚动轴承外圈配合的孔应按 ______ O10.当进给量和背吃刀量一定的条件下，主偏角也大，则切削厚度_______ , 切削宽度 ______ 。
二、名词解释题（本大题共20分，共4小题，每小题5分）1.工序尺寸2.间隙配合3.基本偏差4.刀具的工作角度三、简答题（本大题共40分，共4小题，每小题10分）1.机械加工工艺规程有什么作用？2.刀具的静态角度和工作角度的用途有何不同？3.己知某变速箱轴承座孔设计要求是：[P_3F79E43F 1495173FB3285ABFC3D4595F] > 表面粗糙度 RaO. 4,工艺路线为粗WL——半精镇拉孔一一精镇孔一一浮动镇孔，填表求工序尺寸及偏差。
2020年整理国开(电大)专科《机械制造基础》网上形考、机考试题及答案形考任务一试题及答案一、填空题1.金属材料的力学性能是指在外载荷作用下其抵抗_____或_____的能力。
[答案]变形；破坏2.强度是指金属材料在外载荷作用下，抵抗_____和_____的能力。
[答案]塑性变形；断裂3.金属材料在外载荷作用下产生_____所能承受_____的能力称为塑性。
[答案]断裂前；最大塑性变形4.在铁碳合金中，莱氏体是由_____和_____所构成的机械混合物。
[答案]奥氏体；渗碳体5.疲劳强度是表示材料经受无数次_____作用而不引起_____的最大应力值。
[答案]交变载荷；断裂6.优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中_____是_____。
[答案]含碳量；万分之几7.合金钢就是在_____的基础上有目的地加入一定量_____的钢。
[答案]碳钢；合金元素8.橡胶按用途可分为_____和_____两大类。
[答案]通用橡胶；特种橡胶9.常用的表面热处理工艺有_____和_____两种。
[答案]表面淬火；表面化学热处理10.淬火前，若钢中存在网状渗碳体，应采用_____的方法予以消除，否则会增大钢的淬透性。
[答案]正火11.砂型铸造中常用的手工造型方有_____、_____、_____、_____等。
[答案]整模造型；分模造型；挖砂造型；活块造型12.根据药皮所含氧化物的性质，焊条分为_____和_____两类。
[答案]酸性焊条；碱性焊条13.冲压生产的基本工序有_____和_____两大类。
[答案]分离工序；变形工序14.电焊条由_____和_____两部分组成。
[答案]焊芯；药皮二、判断题15.冲击韧性值随温度的降低而增加。
[答案]错16.抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
[答案]对17.硬度是指金属材料抵抗其他物体压入其表面的能力。
[答案]错18.金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。

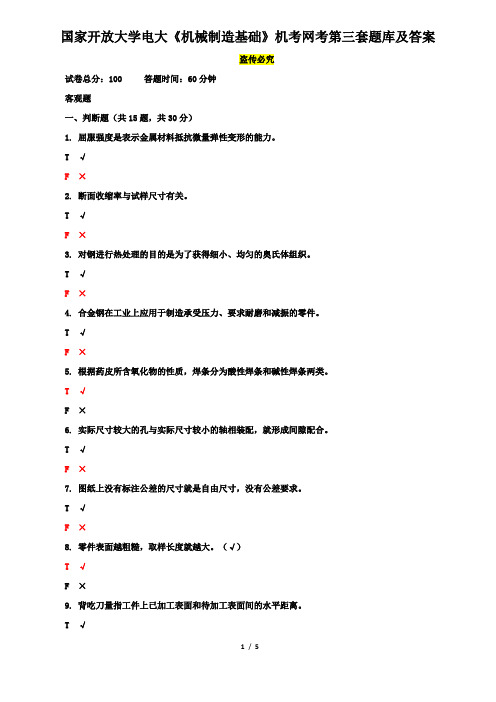

国家开放大学电大《机械制造基础》机考网考第三套题库及答案盗传必究试卷总分：100 答题时间：60分钟客观题一、判断题（共15题，共30分）1. 屈服强度是表示金属材料抵抗微量弹性变形的能力。
T √F ×2. 断面收缩率与试样尺寸有关。
T √F ×3. 对钢进行热处理的目的是为了获得细小、均匀的奥氏体组织。
T √F ×4. 合金钢在工业上应用于制造承受压力、要求耐磨和减振的零件。
T √F ×5. 根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
T √F ×6. 实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
T √F ×7. 图纸上没有标注公差的尺寸就是自由尺寸，没有公差要求。
T √F ×8. 零件表面越粗糙，取样长度就越大。
（√）T √F ×9. 背吃刀量指工件上已加工表面和待加工表面间的水平距离。
T √10. 刀具后角是主后刀面与基面的夹角，在正交平面中测量。
T √F ×11. 合金工具钢常用于制作低速，简单的刀具。
T √F ×12. 车床的主运动为主轴的回转运动。
T √F ×13. 工件的六个自由度全部被限制的定位，称为完全定位。
T √F ×14. 夹紧力的方向应有利于减小夹紧力。
T √F ×15. 在机械加工中，加工精度的高低是以加工误差的大小来评价的。
T √F ×二、单选题（共15题，共45分）1. 拉伸实验中，试样所受的力为（）。
A 冲击载荷B 循环载荷C 交变载荷D 静载荷2. 材料的冲击韧度越大，其韧性就（）。
A 越好B 越差C 无影响D 难以确定3. 正火的目的之一是消除过共析钢中的（）渗碳体，为下一步热处理做好准备。
B 球状C 网状D 难溶4. ( )主要用于制造刀具、模具、量具。
A 硬质合金B 高速钢C 合金工具钢D 碳素工具钢5. 锻造前对金属进行加热，目的是( ) 。
《机械制造基础》第3次形成性考核册作业答案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-《机械制造基础》第３次形成性考核册作业答案1、表面粗糙度的含义是什么对零件的工作性能有何影响答：零件表面总会存在着由较小间距的峰谷组成的微量高低不平的痕迹，它是一种微观几何形状误差，用粗糙度来表示，表面粗糙度越小，表面越光滑。
表面粗糙度的大小对零件的使用性能和使用寿命的影响如下：1）影响零件的耐磨性；2）影响配合性质的稳定性；3）影响疲劳强度；4）影响抗腐蚀性。
2、在一般情况下，40H7 和80H7 相比，40H6/j5 和40H6/s5 相比，哪个应选用较小的粗糙度值答： 40H7 和80H7 相比，公差等级相同时，基本尺寸越小，粗糙度值就越小。
40H6/j5 和40H6/s5 相比，前者是过渡配合，后者是过盈配合，则过盈配合要求粗糙度值小一些。
3、什么是积屑瘤试述其成因、影响和避免方式。
答：在加工过程中，由于工件材料是被挤裂的，因此切屑对刀具的前面产生有很大的压力，并摩擦生成大量的切削热。
在这种高温高压下，与刀具前面接触的那一部分切屑由于摩擦力的影响，流动速度相对减慢，形成“滞留层”。
当摩擦力一旦大于材料内部晶格之间的结合力时，“滞流层”中的一些材料就会粘附在刀具附近刀尖的前面上，形成积屑瘤。
积屑瘤的影响：1）刀具实际前角增大；2）增大切削厚度；3）使加工表面粗糙度值增大；4）对刀具耐用度有影响。
避免方式：（1）材料的性质材料的塑性越好，产生积屑瘤的可能性越大。
因此对于中、低碳钢以及一些有色金属在精加工前应对于它们进行相应的热处理，如正火或调质等，以提高材料的硬度、降低材料的塑性。
（2）切削速度当加工中出现不想要的积屑瘤时，可提高或降低切削速度，亦可以消除积屑瘤。
但要与刀具的材料、角度以及工件的形状相适应。
（3）冷却润滑冷却液的加入一般可消除积屑瘤的出现，而在冷却液中加入润滑成分则效果更好4、切削热是如何产生的它对切削过程有什么影响答：切削热源于切削层金属产生的弹性变形和塑性变形所作的功，以_____及刀具前后刀面与切屑和工件加工表面间消耗的摩擦功。
（精华版）国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务网络核心课标准题库及答案盗传必究形考任务一一、填空题题目1金属材料的力学性能是指在外载荷作用下其抵抗变形或破坏的能力。
题目2强度是指金属材料在外载荷作用下，抵抗塑性变形和断裂的能力。
题目3金属材料在外载荷作用下产生断裂前所能承受塑性变形的能力称为塑性。
题目4在铁碳合金中，莱氏体是由奥氏体和渗碳体所构成的机械混合物。
题目5疲劳强度是表示材料经受无数次交变载荷作用而不引起断裂的最大应力值。
题目6优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中含碳量是万分之几。
题目7合金钢就是在碳钢的基础上有目的地加入一定量合金元素的钢。
题目8橡胶按用途可分为通用橡胶和特种橡胶两大类。
题目9常用的表面热处理工艺有表面淬火和表面化学热处理两种。
题目10淬火前，若钢中存在网状渗碳体，应采用正火的方法予以消除，否则会增大钢的淬透性。
题目11砂型铸造中常用的手工造型方有整模造型、分模造型、挖砂造型、活块造型等。
题目12根据药皮所含氧化物的性质，焊条分为酸性焊条和碱性焊条两类。
题目13冲压生产的基本工序有分离工序和变形工序两大类。
题目14电焊条由焊芯和药皮两部分组成。
二、是非判断题题目15冲击韧性值随温度的降低而增加。
选择一项：错题目16抗拉强度是表示金属材料抵抗最大均匀塑性变形或断裂的能力。
选择一项：对题目17硬度是指金属材料抵抗其他物体压入其表面的能力。
选择一项：错题目18金属材料在外载荷作用下产生断裂前所能承受最大塑性变形的能力称为塑性。
选择一项：对题目19冲击韧性值随温度的降低而减小。
选择一项：对题目20强度越高，塑性变形抗力越大，硬度值也越高。
选择一项：对题目21屈服强度是表示金属材料抵抗微量弹性变形的能力。
选择一项：错题目22冲击韧性值愈大，材料的韧性愈好。
选择一项：对题目23硬度是指金属材料抵抗比它更硬的物体压入其表面的能力。
国家开放大学最新《机械制造基础》形考任务一试题及答案解析一、填空题（每空2分，共58分）（请选择正确的文字答案填写，例如：塑性变形）塑性变形；断裂；变形；破坏；交变载荷；断裂；奥氏体；渗碳体；断裂前；最大塑性变形；通用橡胶；特种橡胶；含碳量；万分之几；正火；碳钢；合金元素；酸性焊条；碱性焊条：表而淬火：表面化学热处理；分离工序；整模造型；分模造型；变形工序；挖砂造型;活块造型；焊芯；药皮试题1满分4. 00 辟记试题试题正文金属材料的力学性能是指在外载荷作用卜其抵抗—或—的能力。
正确答案是：变形，破坏试题2满分4. 0013怀记试题试题正文强度是指金属材料在外载荷作用下，抵抗—和—的能力。
正确答案是：塑性变形，断裂试题3满分4. 00示记试题试题正文金属材料在外载荷作用下产生所能承受的能力称为塑性。
正确答案是：断裂前，最大塑性变形试题4满分4. 00翁示记试题试题正文在铁碳合金中，莱氏体是由—和—所构成的机械混合物。
正确答案是：奥氏体，渗碳体试题5满分4. 00曰怀记试题试题正文疲劳强度是表示材料经受无数次—作用而不引起—的最大应力值。
正确答案是：交变载荷，断裂试题6满分4. 00圆示记试题试题正文优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中—是—。
正确答案是：含碳量，万分之几试题7满分4. 00示记试题试题正文合金钢就是在—的基础上有目的地加入一定量—的钢。
正确答案是：碳钢，合金元素试题8满分4. 00日桥记试题试题正文橡胶按用途可分为—和—两大类。
正确答案是：通用橡胶，特种橡胶试题9满分4. 00日杯记试题试题正文常用的表面热处理工艺有—和—两种。
正确答案是：表面淬火，表面化学热处理试题10满分2. 00 白怀记试题试题正文淬火前，若钢中存在网状渗碳体，应釆用—的方法予以消除，否则会増大钢的淬透性。
正确答案是：正火,试题11 满分8. 00Of示记试题试题正文砂型铸造中常用的手工造型方有—、—、—、—等。
机械制造基础一、填空题1.金属材料的力学性能是指在外载荷作用下其抵抗①或②的能力。
①变形②破坏正确答案:①变形②破坏2.强度是指金属材料在外载荷作用下，抵抗①和②的能力。
①塑性变形②断裂正确答案:①塑性变形②断裂3.金属材料在外载荷作用下产生①所能承受②的能力称为塑性。
①断裂前②最大塑性变形正确答案:①断裂前②最大塑性变形4.在铁碳合金中，莱氏体是由①和②所构成的机械混合物。
①奥氏体②渗碳体正确答案:①奥氏体②渗碳体5.疲劳强度是表示材料经受无数次①作用而不引起②的最大应力值。
①变形载荷②断一裂正确答案:①交变载荷②断裂6.优质碳素结构钢的牌号有两位数字表示，这两位数字具体表示钢中①是 _②。
①含碳量②万分之几正确答案:①含碳量②万分之几7.合金钢就是在①的基础上有目的地加入一定量②的钢。
①碳钢②合金元素正确答案:①碳钢8.橡胶按用途可分为①和②两大类。
①通用橡胶②特种橡胶正确答案:①通用橡胶②特种橡胶9.常用的表面热处理工艺有①和②两种。
①表面淬火②表面化学热处理正确答案:①表面淬火②表面化学热处理10.淬火前，若钢中存在网状渗碳体，应采用{# ①}的方法予以消除，否则会增大钢的淬透性。
( 1)淬火前，若钢中存在网状渗碳体，应采用①的方法予以消除，否则会增大钢的淬透性。
正确答案:①正火11.砂型铸造中常用的手工造型方有①、②、③、④等。
①整模造型②分模造型③挖砂造型④活块造型正确答案:①整模造型②分模造型③挖砂造型④活块造型12.根据药皮所含氧化物的性质，焊条分为①和②两类。
①酸性焊条②碱性焊条正确答案:①酸性焊条②碱性焊条13.冲压生产的基本工序有①和②两大类。
①分离工序②变形工序正确答案:①分离工序②变形工序14.电焊条由①和②两部分组成。
①焊性②药皮①焊芯②药皮15.根据孔、轴公差带之间的关系，配合分为三大类，即①、②和③。
①间隙配合②过盈配合③过渡配合正确答案:①间隙配合②过盈配合③过渡配合16.基本偏差是用来确定公差带相对于①的位置的。
标准答案1：子问题1：切削速度; 子问题2：进给量; 子问题3：背吃刀量标准答案2：子问题1：工件材料; 子问题2：刀具材料; 子问题3：切削用量标准答案3：子问题1：正常磨损; 子问题2：非正常磨损标准答案4：子问题1：主; 子问题2：进给; 子问题3：主标准答案5：子问题1：节状切屑; 子问题2：单元切屑; 子问题3：崩碎切屑标准答案6：子问题1：通用机床; 子问题2：专门化机床; 子问题3：专用机床标准答案7：子问题1：机械传动; 子问题2：液压传动标准答案8：子问题1：高速钢标准答案9：子问题1：切削部分; 子问题2：导向部分标准答案10：子问题1：孔标准答案11：错标准答案12：错标准答案13：对标准答案14：错标准答案15：对标准答案16：对标准答案17：对标准答案18：错标准答案19：错标准答案20：错标准答案21：对标准答案22：错标准答案23：错标准答案24：对标准答案25：对标准答案26：错标准答案27：错标准答案28：对标准答案29：对标准答案30：错标准答案31：对标准答案32：对标准答案33：错标准答案34：对标准答案35：对标准答案36：错标准答案37：解：1）传动链的两个端件：电机和主轴2）传动路线表达式：3）计算转速级数级4）计算主轴当前位置转速当前转速=1440××=29.2 r·min 标准答案38：解：（1）传动链的两个端件：电机和主轴（2）传动路线表达式：（3）计算转速级数及主轴当前转速。
级（4）计算主轴当前转速。
=1440××0.98×=600.3 r/min。
《机械技术基础》形考作业（三）答案一、单选题（每题1分，共30分）1、曲柄摇杆机构中，曲柄为主动件时，（c）死点位置。
A．曲柄与连杆共线时为B．摇杆与连杆共线时为C．不存在D．曲柄与机架共线时为2、曲柄摇杆机构中，摇杆为主动件时，（b）死点位置。
A．不存在B．曲柄与连杆共线时为C．摇杆与连杆共线时为D．任意位置3、对于铰链四杆机构，当满足杆长之和的条件时，若取（b）为机架，一定会得到曲柄摇杆机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件4、对于铰链四杆机构，当满足杆长之和的条件时，若取（c）为机架，将得到双曲柄机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件5、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；当取c 杆为机架时，它为何种具体类型（a）A．双曲柄机构B．双摇杆机构C．曲柄摇杆机构D．都可以6、在双曲柄机构中，已知三杆长度为a=80mm,b=150mm,c=120mm,则d 杆长度为（d）。
A．＜110mm B．≤190mmC．≥190mm D．110mm≤d≤190mm7、平面四杆机构无急回特性时（c），行程速比系数（c）A．压力角α=0 ，k=1 B．传动角β=0??，k＜1C．极位夹角θ=0?，k=1? D．传动角β=0??，k＞18、曲柄摇杆机构中，曲柄为主动件，则传动角是（b）。
A．摇杆两个极限位置之间的夹角B．连杆与摇杆之间所夹锐角C．连杆与曲柄之间所夹锐角D．杆与机架之间所夹锐角9、为保证平面四杆机构良好的传力性能，（b）不应小于最小许用值。
A．压力角B．传动角C．极位夹角D．啮合角10、凸轮机构从动杆的运动规律，是由凸轮的（d）所决定的。
A．压力角B．滚子C．形状D．轮廓曲线11、凸轮轮廓与从动件之间的可动连接是（c）A．移动副B．转动副C．高副D．低副12、凸轮机构中，基圆半径是指凸轮转动中心到（c）半径。
A．理论轮廓线上的最大B．实际轮廓线上的最大C．实际轮廓线上的最小D．理论轮廓线上的最小13、凸轮机构中，凸轮基圆半径愈（a），压力角愈（a），机构传动性能愈好。
A．大、小B．大、大C．小、大D．小、小14、凸轮机构中的压力角是指（a）间的夹角。
A．凸轮上接触点的法线与从动件的运动方向B．凸轮上接触点的法线与该点线速度C．凸轮上接触点的切线与从动件的运动方向D．凸轮上接触点的切线与该点线速度15、下列凸轮机构中，图（b）所画的压力角是正确的。
A． B． C．16、通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（b）。
A．增大滚子半径B．减小滚子半径C．增大基圆半径D．减小基圆半径17、自行车后轴上俗称的“飞轮”，实际上是（d）。
A．螺旋机构B．槽轮机构C．齿轮机构D．棘轮机构18、牛头刨床的工作台进给机构用的是（a）机构。
A．棘轮机构B．槽轮机构C．齿轮机构D．螺旋机构19、圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转两圈，曲柄盘应转（d）圈A．2 B．3 C．6 D．1220、带传动主要是依靠（b）来传递与动和动力，A．带和两轮接触面之间的正压力 B．带紧边拉力C．带和两轮接触面之间的摩擦力 D．带松边拉力21、带传动不能保证准确的传动比是由于（a）。
??????A．带的弹性滑动B．带的打滑C．带的磨损D．带的老化22、带在工作时产生弹性滑动，是由于（c）。
A．带不是绝对挠性件B．带与带轮间的摩擦系数偏低C．带的紧边与松边拉力不等D．带绕过带轮产生离心力23、、带传动中最大应力发生在（b）。
A．紧边B．紧边与小带轮的切点C．松边D．松边与小带轮的切点24、一定型号的三角带传动，若小带轮直径一定，增大其传动比，则带饶过大带轮上的弯曲应力（a）。
A．减小B．增大C．不变D．不定25、带传动的中心距与小带轮的直径一致时，若增大传动比，则小带轮上的包角（a）。
????????A．减小B．增大C．不变D．不定26、工作条件与型号一定的三角带，其寿命随小带轮直径的增大而（b）。
A．降低B．增大C．不变D．不定27、标准三角带型号的选定，取决于（a）。
A．传递的功率B．带的线速度C．带的圆周力D．高速轴上的扭矩28、三角带横截面为等腰梯形，夹角为40度，在设计三角带轮时，轮槽夹角一般确定为（c）。
A．大于40度B．大于等于40度C．小于40度D．小于等于40度29、三角带传动和平型带传动相比较，其主要优点是（b）。
A．在传递相同功率时，尺寸较小B．传动效率高C．带的寿命长D．带的价格便宜30、链传动中，小链轮齿数过少将会导致（c）。
A．小链轮根切B．磨损C．运动的不均匀性D．链条脱链二、判断题（每题1分，共15分）1、任何一个机构中，必须有一个、也只能有一个构件为机架。
（√）2、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）3、曲柄摇杆机构产生“死点”位置的条件是，摇杆为主动件，曲柄为从动件。
（√）4、曲柄的极位夹角θ越大，机构的急回特性也越显着。
（√）5、平面连杆机构当行程速比K>1时，机构就具有急回特性。
（√）6、极位夹角就是从动件在两个极限位置时的夹角。
（×）7、凸轮机构的压力角越小，机构的传力性能越好。
（√）8、凸轮转速的高低，影响从动杆的运动规律。
（×）9、外槽轮机构的轮槽数越多，槽轮机构的运动系数越大。
（×）10、外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
（×）11、棘轮机构、槽轮机构和螺旋机构都属于间歇运动机构。
（×）12、小带轮的包角越大，传动能力越高。
（√）13、带传动中，带的打滑现象是不可避免的。
（×）14、带传动中，当中心距a过大，常会引起带的抖动，而中心距a过小，又会加速带的老化（失效）。
（√）15、链传动和带传动一样，为了保证它正常工作，需要较大的初拉力。
（×）三、作图题（共14分）1、请在原图上绘出各机构的压力角、传动角。
箭头标注的构件为原动件。
（每图2分，共6分）(a) (b) (c)2、请在原图上绘出图示各机构的压力角。
（每图2分，共6分）(d) (e) (f)3、图示为尖顶对心移动从动杆盘状凸轮机构，绘出压力角及绘出凸轮基圆半径。
（2分）(g)四、简答题（共20分）1、根据尺寸和机架判断铰链四杆机构的类型。
（2分）a）双曲柄机构 b）曲柄摇杆机构 c）双摇杆机构 d）双摇杆机构2、根据图中注明的尺寸，判断各铰链四杆机构的类型。
（2分）3、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；（2分）（1）当取c杆为机架时，它为何种具体类型（2）当取d杆为机架时，则为何种具体类型答：双曲柄机构曲柄摇杆机构4、机构的“死点”位置在什么情况下需要克服在什么情况下应当利用（2分）答：运动时克服，固定夹紧时利用。
5、摆动导杆机构有无急回特性（2分）答：有急回特性极位夹角不等于零。
6、举例说明急回特性在生产中有什么意义（2分）例牛头刨床空程速度快提高生产率7、带传动产生弹性滑动和打滑的原因是什么对传动各有什么影响（4分）答：由于带是弹性体，带紧边与松边拉力不同，由于带的弹性变形量的变化而引起的带与带轮间的相对滑动为弹性滑动。
是不可避免的。
打滑是带传递的圆周力大于带能传递的最大有效圆周力，即由于过载而引起的带沿带轮整个接触面的滑动，应当避免。
弹性滑动将引起：（1）降低传动效率；（2）从动轮的圆周速度低于主动轮，造成传动比误差；（3）带的磨损；（4）发热使带温度升高。
打滑造成带的磨损加剧，无法传递动力，致使传动失效。
8、简述带传动为什么限制带速V 在5—25米/秒范围内（2分）答：速度大离心力过大 绕转的圈数多寿命低。
9、带传动中带的速度、传递的功率以及传递的圆周力之间存在怎样的关系。
（2分）答：该三者之间的运算关系为：P=FV 。
当传递功率一定时，若带速过低，则传递的圆周力就大，容易打滑。
当传递的圆周力一定时，带传递的功率与带速成正比。
同一带传动，当带速增大时，其能传递的功率也增大。
五、计算题（共21分）1、带传动的主动轮直径mm d 1801=，转速m in /9401r n =，从动轮的直径为mm d 7102=，转速m in /2332r n =,则其弹性滑动系数ε为（3分） 解：022.0940180233710111122=⨯⨯-=-=n d n d d d ε 2、V 型带传动，输入轮转速rpm n 15001=，主动轮直径mm d 1501=，要求输出轮rmp n 5002=时，则从动轮直径2d 是多少当二轮中心距a=900mm ，则包角α为多少是否合理（α≥120?）（4分）解：由带轮传动比公式：1221d d n n i == mm n d n d 450500150********=⨯== 由小带轮包角计算公式：︒=︒⨯--︒=︒⨯--︒=9.1603.579001504501803.5718012a d d α 因为︒≥120α，故包角选择合理。
3、在图示铰链四杆机构中，已知，mm l BC 150= ，mm l CD 120=，mm l AD 100=，AD 为机架；若想得到双曲柄机构，求AB l 的最小值（6分）解：要得到双曲柄机构，因此AD 杆必须为最短杆；若AB 为最长杆，则AB ≥BC ＝150mm若BC 为最长杆，由杆长条件得：CD AB BC AD l l l l +≤+mm l l l l CD BC AD AB 130=-+≥因此AB l 的最小值为130mm4、已知图示凸轮机构的偏心圆盘的半径R ＝25mm ，凸轮轴心到圆盘中心的距离L=15mm ，滚子半径mm r T 5=。
（8分）试求：（1）凸轮的基圆半径?0=R（2）画出图示机构的压力角?（3）推杆的最大行程H ＝（4）图示位置从动件的位移S=解：（1）mm r L R R T 15515250=+-=+-=（2）（3）mm R r R L H T 3015515250=-++=-++=（4）mm L rT R S 98.25)(22=-+=。
