Altera发布28nmFPGA技术创新

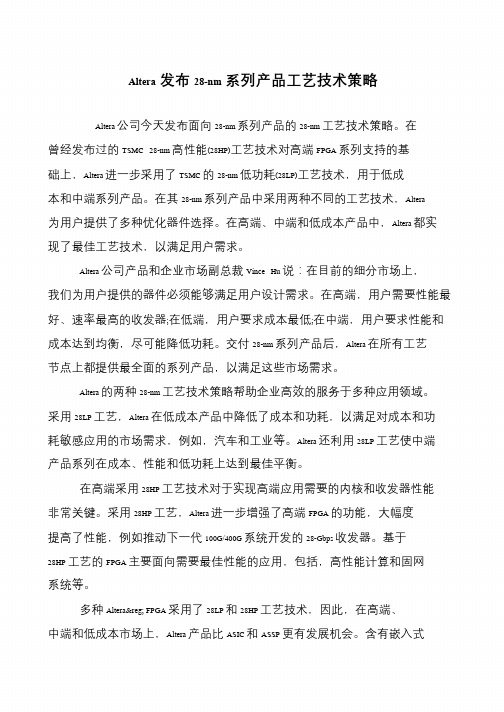

Altera发布28-nm系列产品工艺技术策略Altera 公司今天发布面向28-nm 系列产品的28-nm 工艺技术策略。

在曾经发布过的TSMC 28-nm 高性能(28HP)工艺技术对高端FPGA 系列支持的基础上，Altera 进一步采用了TSMC 的28-nm 低功耗(28LP)工艺技术，用于低成本和中端系列产品。

在其28-nm 系列产品中采用两种不同的工艺技术，Altera为用户提供了多种优化器件选择。

在高端、中端和低成本产品中，Altera 都实现了最佳工艺技术，以满足用户需求。

Altera 公司产品和企业市场副总裁Vince Hu 说：在目前的细分市场上，我们为用户提供的器件必须能够满足用户设计需求。

在高端，用户需要性能最好、速率最高的收发器;在低端，用户要求成本最低;在中端，用户要求性能和成本达到均衡，尽可能降低功耗。

交付28-nm 系列产品后，Altera 在所有工艺节点上都提供最全面的系列产品，以满足这些市场需求。

Altera 的两种28-nm 工艺技术策略帮助企业高效的服务于多种应用领域。

采用28LP 工艺，Altera 在低成本产品中降低了成本和功耗，以满足对成本和功耗敏感应用的市场需求，例如，汽车和工业等。

Altera 还利用28LP 工艺使中端产品系列在成本、性能和低功耗上达到最佳平衡。

在高端采用28HP 工艺技术对于实现高端应用需要的内核和收发器性能非常关键。

采用28HP 工艺，Altera 进一步增强了高端FPGA 的功能，大幅度提高了性能，例如推动下一代100G/400G 系统开发的28-Gbps 收发器。

基于28HP 工艺的FPGA 主要面向需要最佳性能的应用，包括，高性能计算和固网系统等。

多种Altera® FPGA 采用了28LP 和28HP 工艺技术，因此，在高端、中端和低成本市场上，Altera 产品比ASIC 和ASSP 更有发展机会。

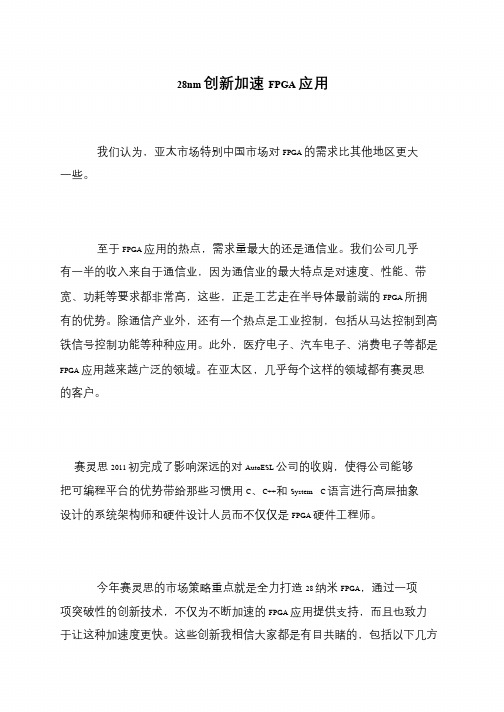

28nm 创新加速FPGA 应用
我们认为，亚太市场特别中国市场对FPGA 的需求比其他地区更大
一些。

至于FPGA 应用的热点，需求量最大的还是通信业。

我们公司几乎
有一半的收入来自于通信业，因为通信业的最大特点是对速度、性能、带
宽、功耗等要求都非常高，这些，正是工艺走在半导体最前端的FPGA 所拥有的优势。

除通信产业外，还有一个热点是工业控制，包括从马达控制到高
铁信号控制功能等种种应用。

此外，医疗电子、汽车电子、消费电子等都是FPGA 应用越来越广泛的领域。

在亚太区，几乎每个这样的领域都有赛灵思
的客户。

赛灵思2011 初完成了影响深远的对AutoESL 公司的收购，使得公司能够把可编程平台的优势带给那些习惯用C、C++和System C 语言进行高层抽象设计的系统架构师和硬件设计人员而不仅仅是FPGA 硬件工程师。

今年赛灵思的市场策略重点就是全力打造28 纳米FPGA，通过一项项突破性的创新技术，不仅为不断加速的FPGA 应用提供支持，而且也致力于让这种加速度更快。

这些创新我相信大家都是有目共睹的，包括以下几方。

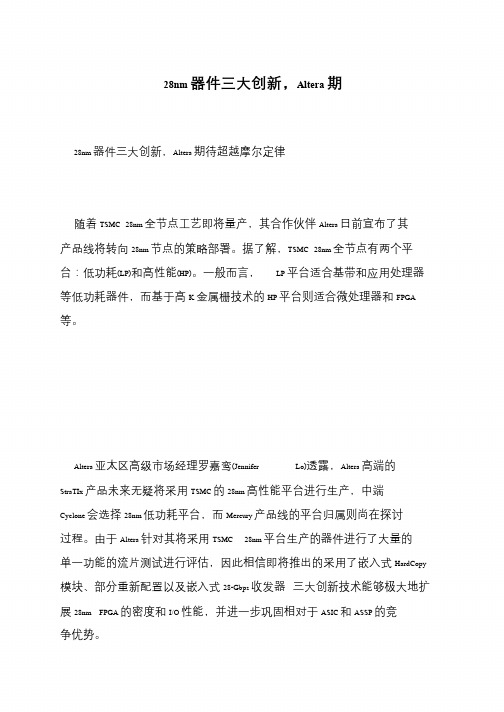

28nm 器件三大创新，Altera 期
28nm 器件三大创新，Altera 期待超越摩尔定律
随着TSMC 28nm 全节点工艺即将量产，其合作伙伴Altera 日前宣布了其产品线将转向28nm 节点的策略部署。

据了解，TSMC 28nm 全节点有两个平台：低功耗(LP)和高性能(HP)。

一般而言，LP 平台适合基带和应用处理器等低功耗器件，而基于高K 金属栅技术的HP 平台则适合微处理器和FPGA 等。

Altera 亚太区高级市场经理罗嘉鸾(Jennifer Lo)透露，Altera 高端的StraTIx 产品未来无疑将采用TSMC 的28nm 高性能平台进行生产，中端Cyclone 会选择28nm 低功耗平台，而Mercury 产品线的平台归属则尚在探讨过程。

由于Altera 针对其将采用TSMC 28nm 平台生产的器件进行了大量的单一功能的流片测试进行评估，因此相信即将推出的采用了嵌入式HardCopy 模块、部分重新配置以及嵌入式28-Gbps 收发器三大创新技术能够极大地扩展28nm FPGA 的密度和I/O 性能，并进一步巩固相对于ASIC 和ASSP 的竞争优势。

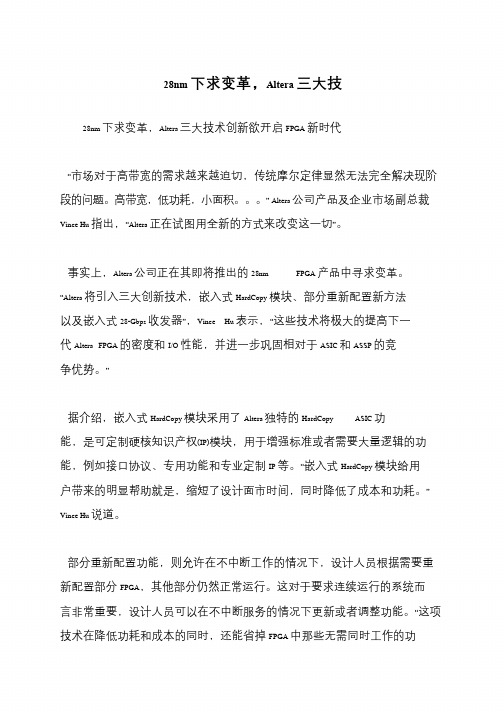

28nm 下求变革，Altera 三大技
28nm 下求变革，Altera 三大技术创新欲开启FPGA 新时代
“市场对于高带宽的需求越来越迫切，传统摩尔定律显然无法完全解决现阶
段的问题。

高带宽，低功耗，小面积。

” Altera 公司产品及企业市场副总裁Vince Hu 指出，“Altera正在试图用全新的方式来改变这一切”。

事实上，Altera 公司正在其即将推出的28nm FPGA 产品中寻求变革。

“Altera将引入三大创新技术，嵌入式HardCopy 模块、部分重新配置新方法
以及嵌入式28-Gbps 收发器”，Vince Hu 表示，“这些技术将极大的提高下一代Altera FPGA 的密度和I/O 性能，并进一步巩固相对于ASIC 和ASSP 的竞争优势。

”
据介绍，嵌入式HardCopy 模块采用了Altera 独特的HardCopy ASIC 功能，是可定制硬核知识产权(IP)模块，用于增强标准或者需要大量逻辑的功能，例如接口协议、专用功能和专业定制IP 等。

“嵌入式HardCopy 模块给用户带来的明显帮助就是，缩短了设计面市时间，同时降低了成本和功耗。

”Vince Hu 说道。

部分重新配置功能，则允许在不中断工作的情况下，设计人员根据需要重
新配置部分FPGA，其他部分仍然正常运行。

这对于要求连续运行的系统而
言非常重要，设计人员可以在不中断服务的情况下更新或者调整功能。

“这项
技术在降低功耗和成本的同时，还能省掉FPGA 中那些无需同时工作的功。

28nm Stratix V FPG
28nm StraTIx V FPGA 突破带宽瓶颈
Altera 公司的最新28nm StraTIx V FPGA 正是为满足高带宽应用设计要求而推出。

移动互联网、高清视频、军事、医疗以及计算机和存储等应用推动带宽加速增长，如何在相同的引脚布局中，以相同甚至更低的功耗和成本实
现更大的带宽成本设计厂商关注的焦点。

Altera 公司亚太区高级市场经理罗嘉鸾表示，创新的嵌入式HardCopy 模块、部分重新配置功能和嵌入式28Gbps 收发器大幅提高了StraTIx V FPGA 系列的FPGA 密度和I/O 性能，解决了提高带宽同时满足设计成本和功耗要
求的难题。

StraTIx V FPGA 系列采用TSMC 28nm 高性能(HP)工艺进行制造，具有1.6Tbps 串行交换能力，提供110 万逻辑单元(LE)、53Mb 嵌入式存储器、3,680 个18×18乘法器，以及工作在业界最高速率28Gbps 的集成收发器。

其性能比其他28nm 工艺提高了35%，总功耗比前一代降低了30%。

采用了业界最高级的专用硬核知识产权(IP)，提高了系统集成度和性能而没有成本和功耗代价。

含有66 个高性能收发器，支持12.5Gbps 背板驱动和28Gbps 芯片至芯片驱动，还包括高达7 组2 位1,600Mbps DDR3 存储器接口。

该系列产品包括四种型号：面向100G 以上系统，集成28Gbps 收发器的。

28nm 高端FPGA 如何实现功耗和性能的平衡？
核心提示：从工艺选择到设计直至投产，设计人员关注的重点是以尽可能低的功耗获得最佳性能。

Altera 在功耗和性能上的不断创新，那其28nm 高端FPGA 如何实现功耗和性能的平衡？具体有何优势？
从工艺选择到设计直至投产，设计人员关注的重点是以尽可能低的功耗获得最佳性能。

利用Altera 在功耗和性能上的不断创新，设计人员能够为
他们的最终客户开发独具优势的高性能系统。

特别是与其他高端FPGA 相
比，Altera 的28nm 高端FPGA 功耗降低了15%，而性能却提高了1 个速率等级，更具有功耗优势。

Altera 认识到，满足所有需求的方法并不适用于28nm 节点。

设计人员在其目标应用中需要合适的器件，因此，Altera 为其高端FPGA 选择了台
积电公司（TSMC）的28nm 高性能（28HP）工艺，在低成本和中端系列中采用了28nm 低功耗（28LP）工艺。

为其StraTIx V FPGA 选择了28HP 工艺之后，Altera 做出了几项开发选择以降低器件功耗。

本文将介绍从工艺选择到工具以及建模的步骤，保证
了在很有竞争力的电源布局下支持实现高性能。

设计人员拥有合适的器件和。
