地铁风水电安装工程工作流程图以及各节点验收条件

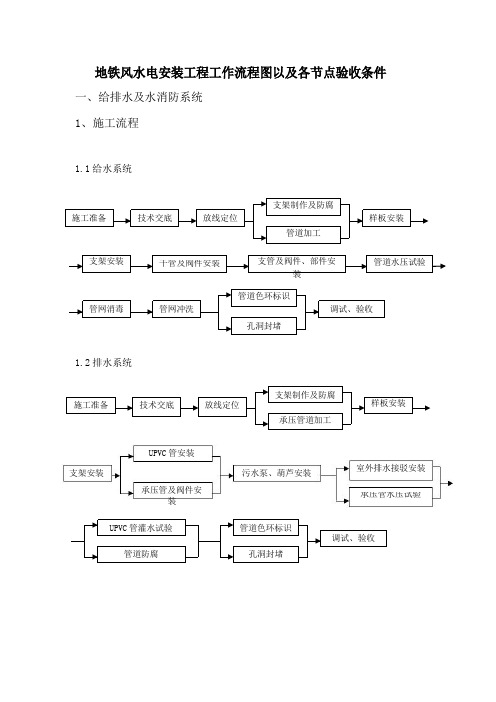

装承压管水压试验地铁风水电安装工程工作流程图以及各节点验收条件一、给排水及水消防系统1、施工流程1.1 给水系统1.2 排水系统UPVC 管安装支架安装 污水泵、葫芦安装室外排水接驳安装承压管及阀件安1.3水消防系统二、通风空调系统1、施工流程配电箱安装照明配管支吊架安装盘柜安装桥架安装管路敷设基础槽钢制作三、动力照明系统1、施工流程施工准备 技术交底配合预埋 综合支吊架制作照明配线灯具安装检查接线灯具试验 盘柜回路调整绝缘检测盘柜接线电气调试单机调试站级联调电缆敷设电缆头制作安装电机检查接线四、各节点工程验收条件1检验批质量验收（1）主控项目和一般项目的质量经抽样检验合格；（2）具有完整的施工操作依据、质量检查记录。

2(子)分部工程质量验收（1）（子）分部工程所含分项工程质量验收合格；（2）质量控制资料完整；（3）地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果符合规范和图纸设计要求；（4）观感质量验收符合要求。

3(子)分项工程质量验收（1）分项工程所含的检验批符合合格质量的规定；（2）分项工程所含的检验批的质量验收记录完整。

4(子)单位工程质量验收（1）完成工程设计和合同约定的各项内容，对不影响运营安全及使用功能的缓建项目已经相关部门同意可以甩项；（2）质量控制资料应完整；（3）单位工程所含分部工程的质量均应验收合格；（4）有关安全和功能的检测、测试和必要的认证资料应完整；主要功能项目的检验检测结果应符合相关专业质量验收规范的规定；设备、系统安装工程需通过各专业要求的检测、测试或认证；（5）有勘察、设计、施工、工程监理等单位签署的质量合格文件或质量评价意见；（6）观感质量应符合验收要求；（7）上级建设主管部门及城市建筑工程质量监督站等有关部门责令整改的问题已经整改完毕。

5项目工程质量验收（1）项目所含单位工程均已完成设计及合同约定的内容，并通过了单位工程验收。

对不影响运营安全及使用功能的缓建、缓验项目已经相关部门同意；（2）单位工程质量验收提出的遗留问题、住房城乡建设行政主管部门或其委托的工程质量监督机构责令整改的问题已全部整改完毕；（3）设备系统经联合调试符合运营整体功能要求，并已由相关单位出具认可文件；（4）已通过对试运行有影响的相关专项验收。

目录第一章编制说明 (2)第二章设备、人员动员周期和人员、设备材料运到施工现场的方案 (3)第三章主要工程项目的施工方案、施工方法 (13)第四章工期计划 (117)第五章调试方案 (119)第六章确保工程质量和工期的措施 (139)第七章冬季和雨季的施工安排 (163)第八章质量、安全保证体系 (168)1 / 178第一章编制说明首先，感谢北京城乡建设集团有限责任公司邀请我方参加北京地铁10号线二期09合同段丰台车站风水电安装工程的投标，并诚恳地表示：我方完全接受本工程招标文件提出的有关质量、技术措施、进度、安全、文明施工的各项要求，若我方有幸中标，我们将在施工中与业主、设计、监理单位密切配合，真心诚意接受业主、设计、监理单位和有关领导专家等在施工全过程中所给予的指导和帮助。

1、技术、组织优势我公司将组织参与过类似工程施工的项目管理和技术人员投入本工程的建设中，充分发挥我公司的技术和管理优势。

我公司施工的指导思想是：根据质量、职业健康安全、环境管理体系文件的要求(《质量管理体系要求》GB/T19001-2000、《职业健康安全管理体系规范》GB/T28001-2001、《环境管理体系规范及使用指南》GB/T24001-1996)，分别建立质量保证体系、职业健康安全保证体系、环境保证体系。

选派具有高素质的有同类工程施工经验的工程技术管理人员组建项目管理团队，实施项目法管理，精心组织、科学管理、协同施工，全面实现工程工期、质量、安全、环保等各项目标。

2、编制依据（1）本技术建议书是根据北京地铁10号线二期09合同段丰台车站风水电安装工程标段招标文件、施工图纸编制而成。

（2）本技术建议书是在充分研究工程的客观情况和施工特点、结合我公司类似工程施工经验的基础上编制。

（3）本技术建议书编制过程中严格执行国家现行建筑安装工程施工及验收规范，并积极采用先进的施工技术和科学的施工工艺。

3 、编制内容简述本技术建议书的内容充分响应了招标文件的要求，结合本工程的特点，从施工组织及部署的科学性；施工工序安排的合理性；施工方法选用的技术性、经济性和实现的可能性进行了科学的论证和详细的阐述。

轨道交通工程风水电项目检验调试与验收实施方案1.1 低压配电及动力照明系统1.1.1 低压配电及动力照明系统检验、调试1.1.1.1 检验、试验1）电气元件（1）测试项目柜、盘、屏、箱内断路器，继电器，接触器，互感器，指示表。

（2）测试工具绝缘测试用摇表（兆欧表）；万用表。

（3）测试方法及内容A）空气断路器的试验：电压线圈动作值校验→脱扣器的整定及校验→动作性能校验→机械连锁系统检查B）继电器的试验：一般性检验→动作值、返回值和保持值检验→动作时间检验（时间继电器）→极性检验（中间继电器）C）交流接触器的试验：测量绝缘电阻→检查触头的同时性→检查操作机构→操动试验D）电流互感器的试验：测量绝缘电阻→检查互感器变比→检查互感器接线的正确性E）表计的试验：一般性检验→外部检验→指示误差检验2）电力电缆试验（1）测试工具电缆绝缘测试用1000V摇表（兆欧表）；接地电阻测试用接地电阻仪。

（2）测试内容包括电缆老化前和老化后的绝缘、护套机械性能试验；测量绝缘电阻；交流耐压试验及泄漏电流试验；局部放电试验；导体直流电阻测试；负载损耗试验；电线电缆耐火、阻燃性能试验；检查电缆线路的相位。

（3）测试方法电缆绝缘测试电缆绝缘测试分三步进行，首先进行电缆材料绝缘试验，其值应满足出厂绝缘电阻值要求；第二步电缆敷设到位后再测试一次电缆绝缘电阻值；第三步电缆头制作完成后再测试一次。

测试合格值：相间≥0.5MΩ，相对N≥0.5MΩ，相、N对地≥0.5MΩ。

耐压试验工频交流耐压试验：试验电压试验电压标准为1000V；当回路的绝缘电阻在10 MΩ以上时，可用2500兆欧表代替工频交流耐压试验，试验时间为1分钟；泄漏电流测试测量泄漏电流的原理与绝缘电阻测量基本相同，与测量绝缘电阻不同的是施加交流电压。

3）接地系统测试（1）测试项目和标准电气设备、电力线路接地装置的试验项目和标准应符合各自的设计规定。

（2）测试工具接地电阻测试仪等。

电气线路施工技术流程及验收要点电气线路施工是供电系统建设中的重要环节，其质量直接关系到供电系统的正常运行和安全稳定。

为了确保电气线路施工的顺利进行和工程质量的高标准完成，本文将详细介绍电气线路施工技术流程及验收要点。

一、施工前准备工作施工前准备工作是电气线路施工的基础，它包括工程规划、材料准备、设备检查等环节。

1. 工程规划在开始施工前，需要对电气线路进行详细规划。

工程规划需要考虑线路的走向、线缆的敷设方式、支持设备的安装位置等因素。

同时，还需要制定施工进度计划，合理安排工期。

2. 材料准备根据工程规划确定需要的材料种类和数量，并进行采购。

在采购材料时，要确保材料的质量符合相关标准，避免使用劣质材料影响施工质量。

3. 设备检查在进行施工前，需要对使用的设备进行检查，包括电缆滑车、吊车等。

二、线路施工流程电气线路施工包括线缆敷设、接线、设备安装等环节。

1. 线缆敷设根据工程规划确定的线路走向，在地面或空中进行线缆敷设。

在线缆敷设过程中需要注意线缆的保护，避免损坏或受潮。

2. 接线线缆敷设完成后，需要进行接线作业。

接线作业应根据接线图和连接要求进行，确保接线牢固可靠。

3. 设备安装根据工程设计要求，安装各种电气设备，包括变压器、开关设备等。

安装过程中要注意设备的定位和固定，保证设备的稳定性。

三、验收要点电气线路施工完成后，需要进行验收，以确保工程质量符合标准。

1. 线路绝缘测试进行线路的绝缘测试，检测线路是否存在漏电、短路等问题。

测试结果应符合相关标准要求。

2. 接线检查对线路的接线进行检查，确保接线正确、牢固。

特别要注意接地线的接地情况，确保接地可靠。

3. 设备运行测试对安装的电气设备进行运行测试，检查设备是否正常运转。

测试时要注意安全，避免发生意外事故。

4. 工程文件归档完成验收后，将施工过程中的相关文件整理归档，包括施工计划、材料购置单、设备检查报告等。

总结电气线路施工是一项技术要求较高的工作，需要严格按照流程进行，并进行相关的验收。

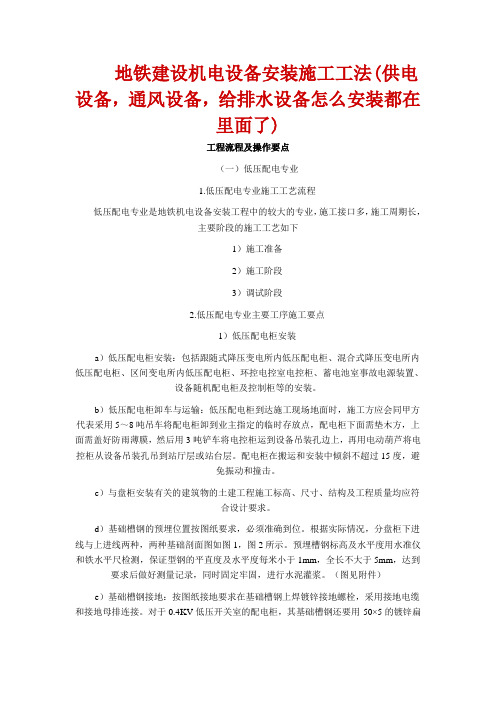

地铁建设机电设备安装施工工法(供电设备，通风设备，给排水设备怎么安装都在里面了)工程流程及操作要点（一）低压配电专业1.低压配电专业施工工艺流程低压配电专业是地铁机电设备安装工程中的较大的专业，施工接口多，施工周期长，主要阶段的施工工艺如下1）施工准备2）施工阶段3）调试阶段2.低压配电专业主要工序施工要点1）低压配电柜安装a）低压配电柜安装：包括跟随式降压变电所内低压配电柜、混合式降压变电所内低压配电柜、区间变电所内低压配电柜、环控电控室电控柜、蓄电池室事故电源装置、设备随机配电柜及控制柜等的安装。

b）低压配电柜卸车与运输：低压配电柜到达施工现场地面时，施工方应会同甲方代表采用5～8吨吊车将配电柜卸到业主指定的临时存放点，配电柜下面需垫木方，上面需盖好防雨薄膜，然后用3吨铲车将电控柜运到设备吊装孔边上，再用电动葫芦将电控柜从设备吊装孔吊到站厅层或站台层。

配电柜在搬运和安装中倾斜不超过15度，避免振动和撞击。

c）与盘柜安装有关的建筑物的土建工程施工标高、尺寸、结构及工程质量均应符合设计要求。

d）基础槽钢的预埋位置按图纸要求，必须准确到位。

根据实际情况，分盘柜下进线与上进线两种，两种基础剖面图如图1，图2所示。

预埋槽钢标高及水平度用水准仪和铁水平尺检测，保证型钢的平直度及水平度每米小于1mm，全长不大于5mm，达到要求后做好测量记录，同时固定牢固，进行水泥灌浆。

（图见附件）e）基础槽钢接地：按图纸接地要求在基础槽钢上焊镀锌接地螺栓，采用接地电缆和接地母排连接。

对于0.4KV低压开关室的配电柜，其基础槽钢还要用-50×5的镀锌扁钢与接地干线可靠焊接。

镀锌扁钢与接地干线（扁铜）之间焊接时，搭接面需三面施焊，且搭焊长度大于100mm。

采用银焊条牢固焊接。

f）配电柜开箱检查：配电柜宜运到设备基础边上后开箱检查，配电柜开箱时，施工方专业工程师和监理工程师会同业主代表工程师、配电柜供货商代表一起开箱检查盘柜，并做好开箱检查记录。

水电安装施工工艺及验收标准一、工艺流程水电安装施工是建筑工程中重要的一项工作。

正确的水电安装工艺流程可以确保安全、高效地完成工程，并符合相关标准和要求。

以下是水电安装施工的一般工艺流程：一、前期准备1.施工准备：制定施工方案和进度计划，组织人力、材料和设备的配备。

2.材料采购：根据工程需求，采购符合质量标准的水电材料和设备。

3.施工现场勘测：检查工地环境和现有设施，制定具体施工方案。

4.施工方案评审：组织相关人员对施工方案进行评审，并根据评审意见进行调整和优化。

二、水电布线1.确定布线路径：根据建筑结构和功能需求确定水电布线路径，避免与其他管线冲突。

2.制定水电布线方案：根据布线路径，制定详细的水电布线方案，包括布线规格、细节及管材选择等。

3.管线敷设：按照布线方案进行管线敷设，确保管线的布局合理、紧凑，并有足够的安全间距。

4.接线和连接：对水电线缆进行接线和连接，确保连接牢固可靠，并符合相关标准要求。

5.安装配件：按照设计要求，安装各种配件，如开关、插座、灯具等。

三、设备安装1.安装水电设备：按照施工方案和相关标准要求，安装水泵、水箱、热水器、电表等。

2.接入电源：按照规范要求，接入电源，保证供电安全可靠。

3.设备调试：对安装完成的设备进行功能和安全性调试，确保设备正常运行。

四、验收标准水电安装工程的验收是确保工程质量符合规范要求的重要环节。

以下是水电安装工程的常见验收标准：一、水电工程验收标准1.管道工程：管道敷设应牢固、规整，无渗漏。

弯头、法兰等连接件要牢固，无松动、漏水现象。

2.电气工程：电线电缆安装要牢固、规范，连接头要正规、可靠，无松动现象。

开关、插座安装要平整、嵌入墙面。

3.水泵、水箱及配件：水泵安装要平稳、垂直，固定牢固，无漏水。

水箱安装要牢固，无渗漏现象。

各种配件要齐全、安装准确。

二、验收方法1.样板验收：根据规范要求，设立样板房或样板间，进行水电工程的样板验收。

2.抽样验收：根据工程规模和施工内容，合理进行抽样验收，确保施工质量符合要求。

主体阶段水电预留预埋安装各节点质量验收（附图文）
楼层临时用水
卫生间等电位扁钢预留
卫生间等电位扁钢预留
卫生间止水节直埋安装
多功能止水节成品
灯位盒
灯位盒
等电位焊接细部
板筋间距检查
给水管道套管预埋
止水节
插座预留管线
空调插座
空调套管
给水管套管预埋
弱电箱位置管线
插座管线
给水管道剪力墙压槽
等电位连通
等电位连通
灰空间管线
等电位连通
等电位连通
等电位连通
等电位连通
等电位
等电位
梁上排水管预埋套管
全景
全景
板筋
腰筋。

地铁消防验收流程及要点学习地铁消防验收这么久了，今天来说说关键要点吧。

最开始接触这个，我整个人是懵的，这也太多要注意的了。

我理解的地铁消防验收，第一步应该是资料审查。

这里面就包括建设工程消防验收申报表，这表格里各项内容得填仔细了，我就曾经因为一个小数据填错重新填了一次，特麻烦，就像你填考试答题卡错一点就不行一样，要准确反映建筑工程基本情况，还得附上工程竣工验收报告等好多资料。

对了，还有消防产品质量合格证明文件，这可不能少，就好比我们买东西得有质量保证一样。

然后是现场检查这一重头戏。

消防设施得先检查吧，像消火栓系统，我总结消火栓得在显眼的地方而且数量得够，打开阀门水得能正常喷出来才行，不能发生到时候没水的尴尬情况，那就相当于打仗没子弹啊。

还有火灾自动报警系统的探测器灵敏度得够，我听说有些地方探测器不灵敏，小火着起来了都没反应，那这系统不就白装了嘛。

在地铁里，疏散通道也很关键，我理解疏散通道就像是救命通道绝不能堵塞，要保证足够宽度，标识还得明显。

就像商场紧急出口一样，标识要是不清晰，人到时候找不着往哪跑那不就糟了嘛。

防火分隔也得注意，防火墙得扎实，我理解这防火墙就是一道屏障，阻止火势蔓延的。

我疑惑过防火门的安装要求有好多啊，后来专门找资料查了查，才知道防火门不但要安装牢固闭合紧密，连密封胶条都不能有损坏。

哎，这真得特别细心检查才行。

关于见证取样检验这个环节我也有点小茫然了一阵子我理解这就是对消防产品安全性的再次确认吧，像防火涂料啥的，得取样看看是不是达到防火标准。

学习这个地铁消防验收过程还真不容易，资料那么多要慢慢捋清，现场情况也是千变万化要仔细辨别。

我还得不断学习不断总结呀我觉得再找一些成功的地铁消防验收案例来看看，加深自己的理解会是个不错的学习技巧。

另外，规范方面像《建筑设计防火规范》就得好好研究，这可是很重要的参考资料。

明发集团电气分项工程施工质量验收标准编写：工程治理中心2023 年5 月一．工作流程电线、〔电缆〕导管预埋管内穿线线槽及桥架安装电线、电缆敷设成套配电柜、箱、盒安装接地装置、避雷网带和引下线安装绝缘、接地电阻测试系统调试二．监视工作掌握目标及掌握要点1.电线〔电缆〕导管预埋⑴管材是否符合已检查同意使用的材质，有无随便置换现象。

⑵管子布置位置和规格是否和设计图〔或变更图〕全都。

⑶管子的弯曲半径扁，度是否符合标准的要求管，子接头和管盒接口的施工工艺是否符合工艺要求。

固定是否牢靠，施工过渡盒设置是否恰当。

⑷需做防腐处理的管子是否做了防腐处理。

处理是否符合要求，管子盒〔过度盒〕在施工中是否实行了正确的保护措施。

⑸在梁、板、柱处安装明配管的套管、埋件、支架位置正确，固定牢靠检查合格后才能进展协作施工。

⑹金属导管严禁对口烧焊连接壁。

厚小于等于2 毫米的钢导管不得套管烧焊连接，金属导管盒必需与P E 或PEN线牢靠连接。

⑺导管在砌体上暗敷设时，砂浆保护层厚1度5m≥m。

⑻导管安装在建筑物的变形缝处应当设补偿装置。

监视关留意点是⑵、⑶、⑹三条。

其中⑹条是强制性执行条款。

2.电线、电缆穿管及线槽敷线⑴三相或单相的沟通回路不得单独分开穿入钢导管内。

⑵不同回路、不同电压等级，沟通与直流电线穿同一导管内，同一沟通回路的电线应穿在同一管〔线槽〕内，导线不得在管〔线槽〕内接头。

⑶多相供电时，同一建筑物〔构筑物〕的电线绝缘层颜色应全都。

保护接地线 PE—黄绿相间色零线N—浅蓝色相线 A相—黄色B 相—绿色C 相—红色。

3.线槽及桥架安装⑴线槽与桥架的型号、规格是否与图纸全都，安装位置是否正确。

⑵金属线槽及桥架，不作设备的接地导体，且本必P须E〔与或PEN〕线可靠连，螺栓连接〔不得熔焊〕的跨接地线不小4 于mm2 铜芯线，金属线槽〔桥架〕全长不少于2 处，与PE〔或PEN〕干线连接。

线槽〔桥架〕安装应结实，无扭曲变形现象，紧固件的螺母在线〔槽桥架〕的外侧。
