2017年九年级物理上册期末试题含答案

逸圃初级中学2016-2017学年上学期期末质量检测卷九年级物理试题卷（全卷四个大题，共26个小题；考试时间：90分钟；满分：100分）注意：本卷为试题卷，考生解题作答必须在答题卷（答题卡）上，答案书写在答题卷（答题卡）相应位置上，在试题卷、草稿纸上作答无效。

不准将计算器带入考场。

一、选择题（8小题，每小题3分，共24分）1、铜、人体、塑料、橡胶、干木柴、大地这六种物质中属于绝缘体的是（）A．铜、人体、橡胶B．人体、塑料、橡胶C．塑料、橡胶、干木柴D．橡胶、干木柴、大地2、下列情景中符合安全用电要求的是（）3．下列说法中正确的是（）A、一杯煤油用去一半，它的比热减为原来的二分之一B、吸收热量多的物体比热一定大C、物体温度越高，所含热量越多D、物体吸收热量，内能一定增加4．标有“36V 40W”的甲灯、“110V 40W”的乙灯和“220V40W”的丙灯都正常发光，其发光情况为（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮5．小明家的电冰箱正常工作时电流是1A，则它正常工作1h所消耗的电能是（）A．7.92×106J B．7.92×105J C．1.32×104J D．220J6．下列说法中，正确的是（）A. 电子定向移动的方向规定为电流方向B. 与毛皮摩擦过的橡胶棒带负电C. 电源的作用就是不断产生电荷D. 用电器的作用就是消耗电荷7．将标有“12 V 6 W”的灯泡L1和标有“6 V 6 W”的灯泡L2串联接在12 V的电源上，则()A. 灯泡L1正常发光B. 灯泡L2可能会烧坏C. 电路总功率为4.8 WD. 通过L1的电流小于通过L2的电流8、现代社会倡导文明出行，某班同学对十字路口人行道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的简化电路图，你认为可行的是（）二、填空题（10小题，每空1分，共20分）9．在医院等公共场所设有“禁止吸烟”的标志，这是因为在公共场所“一人吸烟，多人被动吸烟”，这种说法的依据是：组成物质的分子在永不停息地做__________．冬天手冷时，我们用搓手的方式使手变暖和，这是采用________的方式来增加手的内能．10．如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，这一过程是内能转化为机械能，内能_____（选填“增大”、“减小”或“不变”），图________中汽油机的工作过程与这一实验过程中能量的转化是一致的。

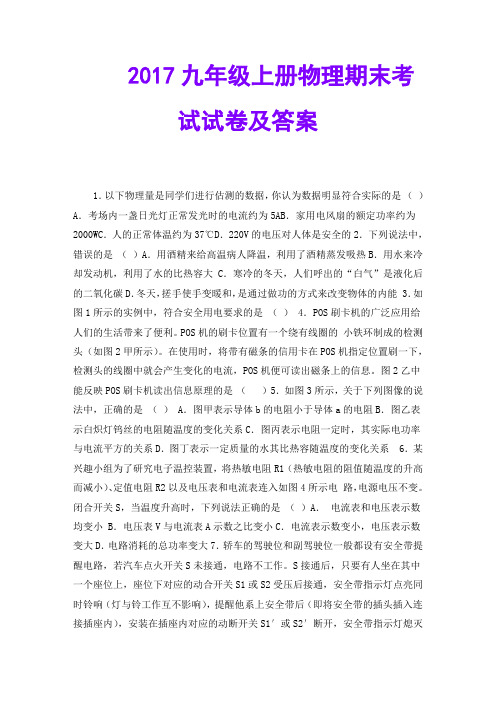

2017九年级上册物理期末考试试卷及答案1．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是（）A．考场内一盏日光灯正常发光时的电流约为5AB．家用电风扇的额定功率约为2000WC．人的正常体温约为37℃D．220V的电压对人体是安全的2．下列说法中，错误的是（）A．用酒精来给高温病人降温，利用了酒精蒸发吸热B．用水来冷却发动机，利用了水的比热容大 C．寒冷的冬天，人们呼出的“白气”是液化后的二氧化碳D．冬天，搓手使手变暖和，是通过做功的方式来改变物体的内能 3．如图1所示的实例中，符合安全用电要求的是（） 4．POS刷卡机的广泛应用给人们的生活带来了便利。

POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图2甲所示）。

在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。

图2乙中能反映POS刷卡机读出信息原理的是（）5．如图3所示，关于下列图像的说法中，正确的是（） A．图甲表示导体b的电阻小于导体a的电阻B．图乙表示白炽灯钨丝的电阻随温度的变化关系C．图丙表示电阻一定时，其实际电功率与电流平方的关系D．图丁表示一定质量的水其比热容随温度的变化关系 6．某兴趣小组为了研究电子温控装置，将热敏电阻R1（热敏电阻的阻值随温度的升高而减小）、定值电阻R2以及电压表和电流表连入如图4所示电路，电源电压不变。

闭合开关S，当温度升高时，下列说法正确的是（）A．电流表和电压表示数均变小 B．电压表V与电流表A示数之比变小C．电流表示数变小，电压表示数变大D．电路消耗的总功率变大7．轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作。

S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图5中的电路设计符合要求的是（） 8．如图6所示，电源电压恒为6V不变，电压表的量程为0～3V，电流表的量程为0～0.6A。

2017-2018新人教版九年级物理上学期期末考试试题及答案2017-2018学年度九年级物理上学期末考试试题含答案班级姓名考号得分一、选择题（每题2分，计44分）1、下列事例中，哪一个事例不能表明物体的分子在不断地做无规则的运动？A、衣箱中的卫生球变小了，衣服上充满了卫生球的气味。

B、在皮肤上擦点酒精，立即就能闻到酒精的味道。

C、看到雪花在空中飞舞。

D、在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了。

2、做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（图未给出）。

3、XXX从课本中提供的信息中，得出以下几个结论，其中错误的是：A.汽车发动机用水来冷却效果比较好。

B.液体的比热容都比固体大。

C.同种物质在不同状态下比热容值不同。

D.质量相等的铜和铅，升高相同的温度铜吸收的热量多。

4、单缸四冲程内燃机的四个冲程的示意图如图所示，下列关于这种内燃机一个工作循环中四个冲程的顺序排列正确的是：A、丙、丁、乙、甲。

B、乙、丁、甲、丙。

C、乙、甲、丁、丙。

D、甲、乙、丙、丁。

5、下列数据符合实际的是：A、水的比热容为4.2 J/(kg·℃)。

B、通常情况下，家用电冰箱中的电流约0.5A。

C、汽油的热值为4.6×103J/kg。

D、柴油机的效率可以达到99%。

6、如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），则通过L2的电流：A、减小。

B、增大。

C、等于零。

D、不变。

7、在下图所示的四个电路图中，符合电路基本组成条件且连接正确的是（图未给出）。

8、如图所示电路，下列说法正确的是：A、L1、L2串联。

B、开关S只控制L2.C、电流表测干路中电流。

D、电流表测L1的电流。

9、如右下图是XXX同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是：A、电阻跟温度的关系。

B、小灯泡的电功率。

C、究电流跟电压的关系。

D、小灯泡的电阻。

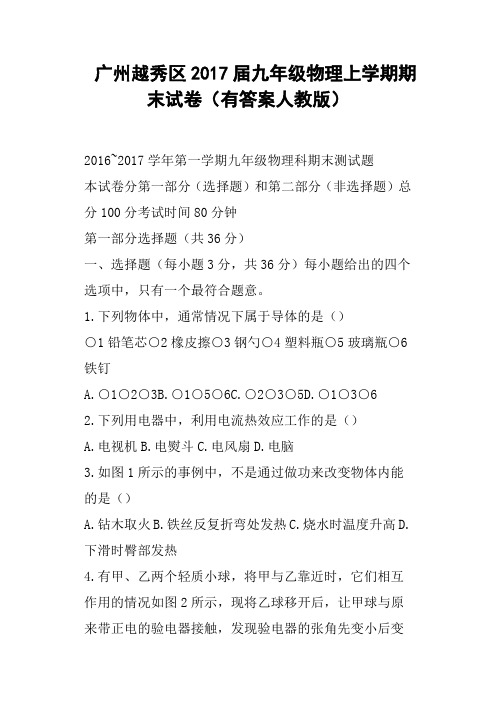

广州越秀区2017届九年级物理上学期期末试卷（有答案人教版）2016~2017学年第一学期九年级物理科期末测试题本试卷分第一部分（选择题）和第二部分（非选择题）总分100分考试时间80分钟第一部分选择题（共36分）一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一个最符合题意。

1.下列物体中，通常情况下属于导体的是（）○1铅笔芯○2橡皮擦○3钢勺○4塑料瓶○5玻璃瓶○6铁钉A.○1○2○3B.○1○5○6C.○2○3○5D.○1○3○62.下列用电器中，利用电流热效应工作的是（）A.电视机B.电熨斗C.电风扇D.电脑3.如图1所示的事例中，不是通过做功来改变物体内能的是（）A.钻木取火B.铁丝反复折弯处发热C.烧水时温度升高D.下滑时臀部发热4.有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图2所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（）A.甲球一定带负电，乙球可能带正电B.甲球一定带负电，乙球一定不带电C.甲球一定带正电，乙球可能带负电D.甲球可能不带电，乙球一定带正电5.如图3所示的工具，在使用过程中不省力的是（）A.用起子起瓶盖B.用镊子夹物体C.用钢丝钳剪钢丝D.用羊角锤起钉子6.关于温度、内能和热量，下列说法不正确的是（）A.物体温度降低时内能减少B.0°C的冰变成0°C的水，温度不变，内能不变C.温度相同的两个物体间不能发生热传递D.任何物体都具有内能，通过摩擦可增大冰块的内能7.举重比赛由甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。

若裁判认定杠铃已被举起，就按一下自己面前的按钮，要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。

如图4所示，符合这一要求的电路是（）8.如图5所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2电阻大，则（）A.灯泡L1比L2的亮B.电流表A1示数比A2的大C.若L1灯丝烧断，L2两端电压变大D.若L2灯丝烧断，电流表A示数变小9.在如图6所示的电路中，下列说法正确的是（）A.闭合开关S，断开S1时，R1与R2并联B.闭合开关S，断开开关S1时，电压表此时测的电源电压C.闭合开关S、S1时，R1与R2并联D.闭合开关S、S1时，电压表此时测的电源电压10.关于热学知识，下列说法正确的是（）A.“一人吸烟，众人受难”，说明分子在不停地运动B.固体很难被压缩，是因为分子之间只存在斥力的作用C.人工湖能调节气温，利用水的比热容小D.通过技术改进，汽油机的效率可达100%11.如图7所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，下列说法不正确的是（）A.不能通过该实验比较它们比热容的大小B.加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水C.加热时搅拌沙子，目的是使沙子受热均匀D.在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方玻璃片内侧有小水珠12.利用四个相同的滑轮，组成如图8所示的甲乙两个滑轮组，用同样的时间，把质量相等的重物G提升了相同的高度，所用的拉力分别为F甲、F乙，拉力做的功分别为W甲、W乙，拉力的功率分别为P甲、P乙，机械效率分别是η甲、η乙（忽略绳重和摩擦），下列关系式正确是（）A.F甲=F乙B.η甲η乙C.W甲W乙D.P甲=P乙第二部分（共64分）二填空与作图题（第13至15题，每题3分，第16至19题，每题4分；共25分）13.在斜面上将一个重12N的物体匀速拉到高处，如图9所示。

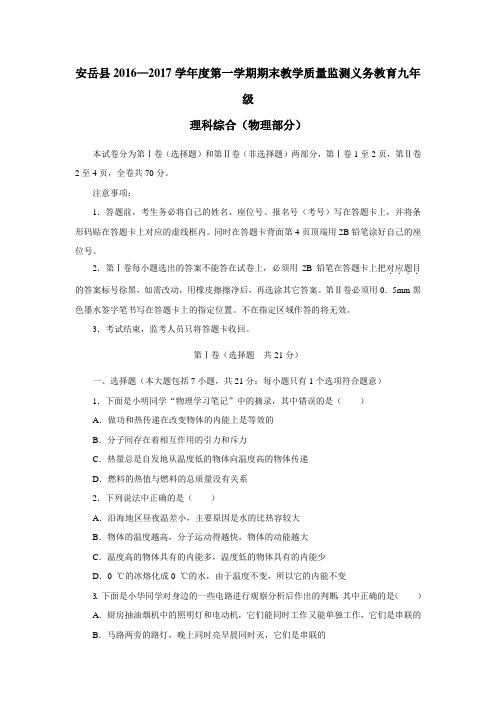

安岳县2016—2017学年度第一学期期末教学质量监测义务教育九年级理科综合（物理部分）本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，第Ⅰ卷1至2页，第Ⅱ卷2至4页，全卷共70分。

注意事项：1．答题前，考生务必将自己的姓名、座位号、报名号（考号）写在答题卡上，并将条形码贴在答题卡上对应的虚线框内。

同时在答题卡背面第4页顶端用2B铅笔涂好自己的座位号。

2．第Ⅰ卷每小题选出的答案不能答在试卷上，必须用2B铅笔在答题卡上把对应题目．．．．的答案标号徐黑，如需改动，用橡皮擦擦净后，再选涂其它答案。

第Ⅱ卷必须用0．5mm黑色墨水签字笔书写在答题卡上的指定位置。

不在指定区域作答的将无效。

3．考试结束，监考人员只将答题卡收回。

第Ⅰ卷（选择题共21分）一、选择题（本大题包括7小题，共21分；每小题只有1个选项符合题意）1．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（）A．做功和热传递在改变物体的内能上是等效的B．分子间存在着相互作用的引力和斥力C．热量总是自发地从温度低的物体向温度高的物体传递D．燃料的热值与燃料的总质量没有关系2．下列说法中正确的是（）A．沿海地区昼夜温差小，主要原因是水的比热容较大B．物体的温度越高，分子运动得越快，物体的动能越大C．温度高的物体具有的内能多，温度低的物体具有的内能少D．0 ℃的冰熔化成0 ℃的水，由于温度不变，所以它的内能不变3．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是（）A．厨房抽油烟机中的照明灯和电动机，它们能同时工作又能单独工作，它们是串联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是串联的4．下列关于电阻和电流的说法正确的是（）A．电阻是用来表示导体对电流阻碍作用的物理量，电流越大，电阻越大B．通过导体的电流为零，则该导体的电阻也为零C．负电荷定向移动的方向与电流方向相反D．电荷的移动形成电流5．已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线。

2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。

以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。

2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。

铁块放在炉火中被烧红了 B 。

烧开水时，壶盖被水蒸气顶起来C 。

木工用锯锯木条时，锯条发烫D 。

冬天，人们在太阳光下取暖 3。

一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。

2017人教版九年级物理上册期末测试题与答案一、单项选择题：下列各小题均有四个选项，其中只有—个选项符合题意。

(共24分，每小题2分)1．下列物理量中，以科学家的名字欧姆作为单位的物理量是：A．电阻B．电流C．电压D．电功率2．下列用品中，通常情况下属于导体的是：A．食用油B．陶瓷碗C．铅笔芯D．塑料勺3．下列四种电器中，利用电流热效应工作的是A．洗衣机B．收音机C．电动机D．电熨斗4．如图1所示的四个电路图中，当开关S闭合后，三盏灯属于并联的电路是：5．在汽油机工作的四个冲程中，将内能转化为机械能的是：A．做功冲程B．排气冲程C．压缩冲程D．吸气冲程6．如图2所示，小明家的四种家用电器，其中额定功率高于400W的是：7．关于分子动理论与有关现象的叙述，下列说法中正确的是：A．物质都是由原子构成的B．扩散现象表明分子是很小的微粒C．只有气体和液体能发生扩散现象D．分子间的引力和斥力同时存在8．当温度一定时，比较两根铜丝电阻的大小，下列说法中正确的是：A．长铜丝的电阻大B．两铜丝粗细相同时，长铜丝的电阻大C．细铜丝的电阻小D．两铜丝长度相同时，粗铜丝的电阻大9．关于安全用电，下列说法正确的是：A．用湿布擦正在发光的白炽灯或日光灯B．家庭电路应安装保险盒或空气开关C．人跟火线接触，一定会发生触电事故D．更换灯泡不必断开控制灯泡的开关10．下列实例中，利用热传递的方式使物体内能增加的是：A．两只手相互摩擦使手掌发热B．阳光照射下，地表的温度升高C．水沸腾后，壶盖被水蒸气顶起D．“神七”返回舱进入大气层与空气摩擦生热11．如图3所示电路，电源两端电压保持不变。

闭合开关S后，在滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是：A．电压表V和电流表A1、A2的示数都变大B．电流表A1的示数与电流表A2的示数之差保持不变C．电流表A1示数变大，电流表A2和电压表V的示数不变D．电流表A2示数变大，电流表A1和电压表V的示数不变12．把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器连接在总电压恒为18V的电路中，如图4所示。

2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A ．灯泡断路B ．灯泡短路C ．滑动变阻器断路D ．滑动变阻器短路 10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（ ）图511、如图6所示，1R 为定值电阻，2R 为滑动变阻器，当变阻器的滑片P 向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值U/I 变化情况为（ ）图6A ．电压表示数不变，电流表示数变小，比值变大B ．电压表示数变小，电流表示数变大，比值变小C ．电压表示数不变，电流表示数变大，比值变小D ．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。

2017年秋季学期九年级物理期末考试(满分90分)一、选择题(本题共12个小题，每小题3分，共36分，每小题给出四个项中只有一个选项正确）1、关于热现象,下列说法正确的是（ )A．物理温度越低，分子运动越剧烈B．温度越高的物体含有的热量越多C．水沸腾时要吸收热量，温度保持不变D．冬天用热水袋暖手是用做功的方式改变内能2、下列汽油机的四个冲程示意图中，将机械能转化为内能的是（）3、如图为一只“6V,1.5W"小灯泡的电流随电压变化的关系图像，若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻及实际功率是:（）A．24Ω，0.67W B．20Ω，0.8WC．24Ω,0.96W D．20Ω,0.67W4、如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是（）5、如图所示,是家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是：( ）A、各小彩灯之间的连接方式是并联B．小彩灯与控制它们的开关之间有的是并联、有的是串联C．额定电压为6。

3V的小彩灯，要接在家庭电路中，至少需要35个D．在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化6、用毛皮摩擦过的橡胶棒去靠近甲、乙两个轻小物体结果甲被排斥、乙被吸引由此我们可以判定（）A．甲带正电，乙带负电 B．甲带负电，乙带正电C．甲带正电，乙不带电或带负电 D．甲带负电,乙不带电或带正电7、“创建平安和谐校园”是大家共同的心愿,必须注意安全，珍惜生命，下列做法中不符合安全用电要求的是（）A．雷雨闪电时，不要在树下躲雨 B．空调插头选用两脚的C．发生触电时，首先要切断电源 D．不能用湿抹布擦抹正在工作的灯具8、如图所示电路中，电源电压为6V,当开关S闭合后，只有一盏灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（ )A.灯泡L2处短路B。

灯泡L2处断路C。

灯泡L1处短路D。

三一文库（）/初中三年级〔2017九年级上册物理期末试卷及答案[1]〕一、选择题（16题--27题，每小题2分，共24分）16．下列现象与分子热运动有关的是( )A．春天，百花争艳 B．夏天，波光粼粼 C．秋天，丹桂飘香 D．冬天，大雪纷飞17．下列说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多B．通过技术改进，热机效率可达100%C．可以通过做功使物体内能增加D．使用热机是为了实现机械能转化为内能18．教室内有四盏220V的灯，两个开关，每个开关控制两盏灯．图中能正确反映教室这四盏灯连接情况的是（）19．如图所示，是一个磁信息阅读器。

只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。

以下电器件中工作原理与此相似的是（）A．扬声器 B．发电机C．电磁继电器 D．电铃20．下面是小文同学“物理学习笔记”中的摘录，其中错误的是（）A．做功和热传递在改变物体内能上是等效的B．燃料的热值与燃料的质量无关C．磁体具有指向性D．温度越高的物体含有的热量越多21．随着自动化的发展，传感器在生活中有着广泛的应用。

下面没有应用传感器的是（）22．如图所示，能正确地测出小灯泡L1两端电压的电路是（）23．如图家用电能表的盘面。

当只接入一个用电器正常工作时，1 min内电能表的转盘转了25转．则该电器消耗的实际功率是( )A．15W B．600W C．300W D．3kW24．如图所示电路中，电源电压保持不变，滑动变阻器的滑片P由b向a滑动的过程中，说法正确的是（）A．电流表的示数变小 B．通过定值电阻和滑动变阻器的电流之比是1:1C．电压表与电流表的示数比值变大 D．滑动变阻器接入电路的阻值变大25．电饭锅是常用的家用电器，下列与之相关的说法错误的是( )A．组成材料中既有导体又有绝缘体 B．工作时，利用了电流的热效应C．工作时，通过热传递使食物温度升高 D．与其它家用电器是串联连接的26．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L 1处断路 D．灯泡L2处断路27．标有“6V 3W”的甲灯和“12V 12W”的乙灯。
