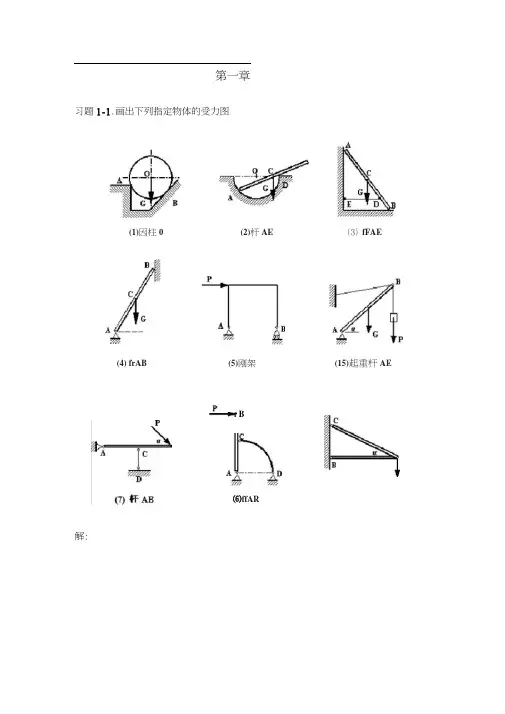

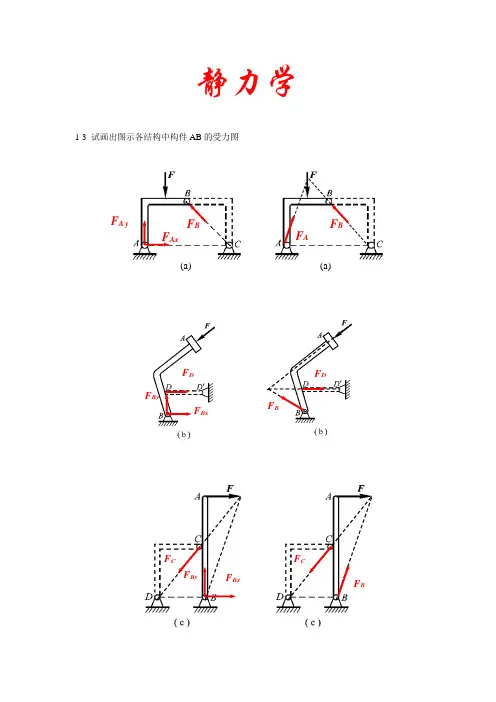

第一章习题1-1．画出下列指定物体的受力图。
解：习题1-2．画出下列各物系中指定物体的受力图。
解：习题1-3．画出下列各物系中指定物体的受力图。
解：第二章习题2-1．铆接薄钢板在孔心A、B和C处受三力作用如图，已知P1=100N沿铅垂方向，P2=50N沿AB方向，P3=50N沿水平方向；求该力系的合成结果。
解：属平面汇交力系；合力大小和方向：习题2-2．图示简支梁受集中荷载P=20kN，求图示两种情况下支座A、B的约束反力。
解：(1)研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：(2) 研究AB，受力分析：画力三角形：相似关系：几何关系：约束反力：习题2-3．电机重P=5kN放在水平梁AB的中央，梁的A端以铰链固定，B端以撑杆BC支持。
求撑杆BC所受的力。
解：(1)研究整体，受力分析：(2) 画力三角形：(3) 求BC受力习题2-4．简易起重机用钢丝绳吊起重量G=2kN的重物，不计杆件自重、磨擦及滑轮大小，A、B、C三处简化为铰链连接；求杆AB和AC所受的力。
解：(1) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆受拉，BC杆受压。
(2) 研究铰A，受力分析（AC、AB是二力杆，不计滑轮大小）：建立直角坐标Axy，列平衡方程：解平衡方程：AB杆实际受力方向与假设相反，为受压；BC杆受压。
习题2-5．三铰门式刚架受集中荷载P作用，不计架重；求图示两种情况下支座A、B的约束反力。
解：(1) 研究整体，受力分析（AC是二力杆）；画力三角形：求约束反力：(2) 研究整体，受力分析（BC是二力杆）；画力三角形：几何关系：求约束反力：习题2-6．四根绳索AC、CB、CE、ED连接如图，其中B、D两端固定在支架上，A端系在重物上，人在E点向下施力P，若P=400N，α=4o，求所能吊起的重量G。
解：(1) 研究铰E，受力分析，画力三角形：由图知：(2) 研究铰C，受力分析，画力三角形：由图知：习题2-7．夹具中所用的两种连杆增力机构如图所示，书籍推力P作用于A点，夹紧平衡时杆AB与水平线的夹角为；求对于工件的夹紧力Q和当α=10o时的增力倍数Q/P。
解：(1) 研究滑块A，受力分析，画力三角形：由图知：研究AB杆（二力杆）和滑块B，受力分析，画力三角形：由图知：(2) 研究铰A，受力分析，画力三角形：由图知：研究AB杆（二力杆）和滑块B，受力分析，画力三角形：由图知：习题2-8．图示F1=F1’=150N，F2=F2’=200N，F3=F3’=250N。
求合力偶。
解：(1) 求各个力偶的力偶矩：(2) 求合力偶矩：合力偶转向是逆时针。
习题2-9．构件的支承及荷载情况如图，求支座A、B的约束反力。
解：(1) 研究AB，受力分析，画受力图：列平衡方程：解方程(2) 研究AB，受力分析，画受力图：列平衡方程：解方程习题2-10．锻锤工作时，若锻件给它的反作用力有偏心，就会使锤头发生偏斜，在导轨上产生很大的压力，从而加速导轨的磨损，影响锻件的精度。
已知打击力P=1000kN，偏心矩e=20mm，锤头高度h=200mm；求锤头给两侧导轨的压力。
解：(1) 研究锤头，受力分析，画受力图：(2) 列平衡方程：解方程：习题2-11．图示轧钢机工作机构，机架和轧辊共重G=650kN，为了轧制钢板，在轧辊上各作用一力偶，力偶矩大小为m1=m2=828kN，机架的支点距离l=1380mm；当发生事故时，m1=0，m2=1656kN.m；求在正常工作与发生事故两种情形下支点A、B的反力。
解：(1) 正常工作时，m1和m2的合力偶为零。
整体受力分析：由对称性可知：(2) 非正常工作时，分别讨论m2和G作用的情况：G单独作用时，情况同(1)：m2单独作用时，列平衡方程：共同作用情况时：NA的实际方向向下，NB的实际方向向上。
习题2-12．四连杆机构OABO1在图示位置平衡，已知OA=40cm，O1B=60cm，作用在曲柄OA上的力偶矩大小为m1=1N.m，不计杆重；求力偶矩m2的大小及连杆AB所受的力。
解：(1) 研究OA杆，受力分析，画受力图：列平衡方程：(2) 研究AB（二力杆），受力如图：可知：(3) 研究O1B杆，受力分析，画受力图：列平衡方程：第三章习题3-1．求图示平面力系的合成结果，长度单位为m。
解：(1) 取O点为简化中心，求平面力系的主矢：求平面力系对O点的主矩：(2) 合成结果：平面力系的主矢为零，主矩不为零，力系的合成结果是一个合力偶，大小是260Nm，转向是逆时针。
习题3－2．求下列各图中平行分布力的合力和对于A点之矩。
解：(1) 平行力系对A点的矩是：取B点为简化中心，平行力系的主矢是：平行力系对B点的主矩是：向B点简化的结果是一个力R B和一个力偶M B，且：如图所示；将R B向下平移一段距离d，使满足：最后简化为一个力R，大小等于R B。
其几何意义是：R的大小等于载荷分布的矩形面积，作用点通过矩形的形心。
(2) 取A点为简化中心，平行力系的主矢是：平行力系对A点的主矩是：向A点简化的结果是一个力R A和一个力偶M A，且：如图所示；将R A向右平移一段距离d，使满足：最后简化为一个力R，大小等于R A。
其几何意义是：R的大小等于载荷分布的三角形面积，作用点通过三角形的形心。
习题3－3．求下列各梁和刚架的支座反力，长度单位为m。
解：(1) 研究AB杆，受力分析，画受力图：列平衡方程：解方程组：反力的实际方向如图示。
校核：结果正确。
(2) 研究AB杆，受力分析，将线性分布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。
校核：结果正确。
(3) 研究ABC，受力分析，将均布的载荷简化成一个集中力，画受力图：列平衡方程：解方程组：反力的实际方向如图示。
校核：结果正确。
习题3－4．重物悬挂如图，已知G=1.8kN，其他重量不计；求铰链A的约束反力和杆BC所受的力。
解：(1) 研究整体，受力分析（BC是二力杆），画受力图：列平衡方程：解方程组：反力的实际方向如图示。
习题3－5．图示钻井架，G=177kN，铅垂荷载P=1350kN，风荷载q=1.5kN/m，水平力F=50kN；求支座A的约束反力和撑杆CD所受的力。
解：(1) 研究整体，受力分析（CD是二力杆），画受力图：列平衡方程：解方程组：反力的实际方向如图示。
习题3－6．圆柱O重G=1000N放在斜面上用撑架支承如图；不计架重，求铰链A、B、C处反力。
解：(1) 研究圆柱，受力分析，画受力图：由力三角形得：(2) 研究AB杆，受力分析（注意BC为二力杆），画受力图：图中的几何关系是：(3) 列平衡方程(4) 解方程组：反力实际方向如图示；(5) 研究BC杆，是二力杆，画受力图：由图知：习题3－7．静定多跨梁的荷载及尺寸如图所示，长度单位为m；求支座反力和中间铰处压力。
解：(1) 研究BC杆，受力分析，画受力图：列平衡方程：解方程组：研究BC杆，受力分析，画受力图：列平衡方程：解方程组：(2) 研究CD杆，受力分析，画受力图：列平衡方程：解方程组：研究AC杆，受力分析，画受力图：列平衡方程：解方程组：(3) 研究BC杆，受力分析，画受力图：列平衡方程：解方程组：研究铰B，受力分析，画受力图：列平衡方程：解方程：研究AB杆，受力分析，画受力图：列平衡方程：解方程组：习题3－8．组合结构的荷载及尺寸如图所示，长度单位为m；求支座反力和各链杆的内力。
解：(1) 研究整体，受力分析（注意1杆是二力杆），画受力图：列平衡方程：解方程组：(2) 研究1杆（二力杆），受力分析，画受力图：由图得：(3) 研究铰C，受力分析，画受力图：由力三角形得：杆1和杆3受压，杆2受拉。
习题3－9．图示破碎机传动机构，活动颚板AB=60cm，设破碎时对颚板作用力垂直于AB方向的分力P=1kN，AH=40cm，BC=CD=60cm，OE=10cm；求图示位置时电机对杆OE作用的转矩M。
解：(1) 研究AB杆，受力分析（注意BC是二力杆），画受力图：列平衡方程：(2) 研究铰C，受力分析（注意BC、CD、CE均是二力杆），画受力图：由力三角形：其中：(3) 研究OE，受力分析，画受力图：列平衡方程：习题3－10．图示液压升降装置，由平台和两个联动机构所组成，联动机构上的液压缸承受相等的力（图中只画了一副联动机构和一个液压缸）。
连杆EDB和CG长均为2a，杆端装有滚轮B和C，杆AD铰结于EDB的中点。
举起重量W的一半由图示机构承受。
设W=9800N，a=0.7m，l=3.2m，求当θ=60o时保持平衡所需的液压缸的推力，并说明所得的结果与距离d无关。
解：(1) 研究ABC部分，受力分析（注意AC是二力杆），画受力图：列平衡方程：解方程组：(2) 研究滚轮C，受力分析（注意BC、CG是二力杆），画受力图：由力三角形得：(3) 研究平台和联动机构，受力分析（注意CG、DH为二力杆），画受力图：列平衡方程：解方程得：可见结果与d无关；由几何关系知：第四章习题4－1.用图示三脚架ABCD和绞车E从矿井中吊起重30kN的30的重物，△ABC为等边三角形，三脚架的三只脚及绳索DE均与水平面成60o角，不记架重；求当重物被匀速吊起时各叫所受的力。
解：铰链D为研究对象，坐标系如图示，受力分析为一空间汇交力系，O为D在水平面上的投影。
平衡方程为：习题4－2.重物M放在光滑的斜面上，用沿斜面的绳AM与BM拉住。
已知物重W=1000N，斜面的倾角α=60o，绳与铅垂面的夹角分别为β=30o和γ=60o。
如物体尺寸忽略不记，求重物对于斜面的压力和两绳的拉力。
解：重物M为研究对象，坐标系如图示，受力分析为一空间汇交力系，平衡方程为：习题4－3.起重机装在三轮小车ABC上，机身重G=100kN，重力作用线在平面LMNF之内，至机身轴线MN的距离为0.5m；已知AD=DB=1m，CD=1.5m，CM=1m；求当载重P=30kN，起重机的平面LMN平行于AB时，车轮对轨迹的压力。
解：起重机为研究对象，坐标系如图示，受力为一空间平行力系，平衡方程为：习题4－4.水平轴上装有两个凸轮，凸轮上分别作用已知P力=800N和未知力F；如轴平衡，求力F和轴承反力。
解：取凸轮与轴为研究对象，坐标系如图示，受力分析为一空间任意力系，平衡方程为：习题4－5.水平轴上装有两个带轮C和D，轮的半径r1=20cm，r2=25cm，轮C的胶带是水平的，共拉力T1=2t1=5000N，轮D的胶带与铅垂线成角α=30o，其拉力T2=2t2；不计轮、轴的重量，求在平衡情况下拉力T2和t2的大小及轴承反力。
