气动执行器

气动、电动、液动执行器的对比执行器是现代自动化控制中不可或缺的元件之一，根据不同的工作原理，可以分为气动、电动、液动三种类型。

在本文中，将对这三种执行器进行详细的对比和分析。

1. 气动执行器气动执行器是使用压缩空气作为动力源的执行器。

它的主要优点包括低成本、高速度和易于控制。

相比其他两种执行器，气动执行器的功率密度最高，可以在极短的时间内完成大量的工作。

因此，在高速、高频率的场合中比较适用。

与此同时，气动执行器需要专门的压缩空气来源，在某些行业中可能需要花费更多的成本。

同时，压缩空气的来源和维护也需要比较复杂的设备和流程，这些问题都需要额外的考虑。

2. 电动执行器电动执行器是使用电力作为动力源的执行器，其主要优点包括较为精确的控制以及广泛的电力来源。

电动执行器的控制过程可以通过编程实现，并且可以实现高度精确的控制。

因此，在一些需要高精度、低噪音的场合中比较适用。

与此同时，电动执行器的功率密度相对较低，需要较长的时间完成一定的工作任务。

此外，电动执行器的成本也比气动执行器要高。

3. 液动执行器液动执行器是使用流体作为动力源的执行器，其主要优点包括稳定性高、可承受高负载和温度范围广。

与气动执行器相比，液动执行器的控制过程更加平滑。

因此，在一些需要精确、平滑控制的场合中比较适用。

与此同时，液动执行器的成本相对较高，需要专门的流体和控制设备。

此外，液动执行器的响应速度较慢，在一些需要高速执行的场合中可能会有些不足。

4. 总结以上是对气动、电动、液动执行器的对比和分析。

不同的执行器在不同的场合中有着各自的应用优势和不足。

根据实际需要，可以选择合适的执行器，以实现最佳的工作效果。

气动执行器工作原理气动执行器是用气压力驱动启闭或调整阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。

气动执行器有时还配备确定的辅佑襄助装置。

常用的有阀门定位器和手轮机构。

阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按掌控器的掌控信号,实现精准的定位。

手轮机构的作用是当掌控系统因停电、停气、掌控器无输出或执行机构失灵时,利用它可以直接操纵掌控阀，以维持生产的正常进行。

一、工作原理当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端（缸盖端）直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中心直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中心的气体随A管咀排出。

以上为标准型的传动原理。

依据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

单作用（弹簧复位型）气动执行器A管咀为进气口，B管咀为排气孔（B管咀应安装消声器）。

A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

二、与电动执行器的区分1、从技术性能方面讲，气动执行器的优势紧要包括以下4个方面（1）工作环境适应性好，特别在易燃、易爆、多尘埃、强磁、辐射和振动等恶劣工作环境中，比液压、电子、电气掌控更优越。

（2）动作快速、反应快。

（3）负载大，可以适应高力矩输出的应用（不过，现在的电动执行器已经渐渐达到目前的气动负载水平了）。

（4）行程受阻或阀杆被扎住时电机简单受损。

2、电动执行器的优势紧要包括：（1）不需要对各种气动管线进行安装和维护。

（2）可以无需动力即保持负载，而气动执行器需要持续不断的压力供应。

（3）电动执行器没有“漏气”的不安全，牢靠性高，而空气的可压缩性使得气动执行器的稳定性稍差。

气动执行器故障解决方法
嘿，朋友们！今天咱就来聊聊气动执行器故障解决方法。

你想想看，这气动执行器就像是机器的“大力士”，要是它出了问题，那可真是让人头疼啊！
比如说，有一次我就碰到气动执行器动作缓慢的情况，就像一个人累得走不动路似的。

哎呀，那可急死我了！我赶紧检查气源压力，看看是不是气源压力不足这个“捣蛋鬼”在作怪，就像人没吃饱饭没力气一样。

还有呢，有时候气动执行器会出现漏气的问题，你说气都漏了，它还怎么好好工作呀！就好比气球破了个洞，飞不起来了。

这时候就得仔细排查密封件是不是出了问题。

咱再说说控制信号故障，这就好像是指挥官发出了错误的指令，气动执行器能不乱套嘛！这时就得好好检查控制系统啦。

遇到这些故障可千万别慌！咱得冷静应对。

就像医生治病一样，找到病根才能对症下药呀！动作缓慢就去解决压力问题，漏气就赶紧换密封件，控制信号故障就去检修控制系统。

这不是很简单嘛！难道遇到问题就傻眼了，
啥都不做啦？那可不行！我们要积极去解决，让气动执行器重新生龙活虎起来呀！你说是不是这个理儿？
总之，气动执行器出现故障并不可怕，只要我们有耐心，有方法，就能轻松解决这些小麻烦。

让我们一起为气动执行器的正常工作而努力吧！。

气动执行器国家标准本文档将介绍气动执行器国家标准的相关内容，包括定义、分类、技术要求和测试方法等。

国家标准是为了确保气动执行器的设计、制造和使用具备一定的标准化要求，以提高产品的质量和安全性。

1. 定义气动执行器是一种通过压缩空气驱动的装置，用于控制阀门、执行器或其他机械设备的移动。

它通常由气缸和配套控制系统组成，具有快速、可靠、灵活的特点。

2. 分类气动执行器根据其结构和功能可以分为以下几类：2.1 气缸气缸是最常见的气动执行器，它通过气压推动活塞，实现机械设备的线性运动。

气缸按照驱动方式可分为单作用气缸和双作用气缸；按照材料制造可分为铝合金气缸和不锈钢气缸；按照密封结构可分为活塞密封和气囊密封气缸等。

2.2 旋转执行器旋转执行器通过气压推动齿轮或齿条，实现机械设备的旋转运动。

旋转执行器按照旋转角度可分为角度旋转执行器和多圈旋转执行器；按照旋转方向可分为单向旋转执行器和双向旋转执行器等。

2.3 其他类型除了气缸和旋转执行器，还有一些特殊类型的气动执行器，如手动气动执行器、直线电磁执行器等。

3. 技术要求气动执行器国家标准对气动执行器的技术要求进行了详细规定，包括以下方面：3.1 结构设计气动执行器的结构设计应符合工程机械设计的基本原则，保证其强度、刚度和可靠性。

同时，还要考虑使用环境的特殊要求，如耐腐蚀性、防尘封水等。

3.2 材料选择气动执行器的材料选择应符合相关材料标准，确保其在工作过程中具有足够的强度和耐久性。

常用的材料有铝合金、不锈钢、铸铁等。

3.3 工作性能气动执行器的工作性能是评价其质量的重要指标。

国家标准对其运动速度、工作压力、耐压能力和运动精度等进行了明确要求。

3.4 安全性能气动执行器在使用过程中需要具备一定的安全性能，以防止事故的发生。

国家标准对其安全防护装置、紧急停机装置和异常状态监测装置等进行了规定。

4. 测试方法为了验证气动执行器是否符合国家标准的要求，需要进行一系列的测试。

气动执行器的选型什么是气动执行器气动执行器是一种将气动压力转换为机械运动（通常为直线或旋转）的设备。

它们通常用于工业自动化和控制领域中，是许多工业自动化过程不可或缺的部件。

气动执行器的种类按作用形式分•活塞式气缸•旋转气缸按驱动方式分•单向推动•双向推动按阀门控制方式分•直接控制•不直接控制按使用条件分•低温气动执行器•高温气动执行器气动执行器的选型在选择气动执行器时，需要考虑以下因素：1. 动作形式在选择气动执行器前，需要明确你的执行器需要达到的运动形式，是旋转还是直线运动。

对于不同的应用场景，不同的动作形式都会有所不同。

比如对于流体控制系统中的球阀，在使用气动执行器进行操作时，需要使用旋转气缸。

2. 动作力矩动作力矩是指气动执行器在执行动作时能够承受的最大力矩。

它通常是根据门、阀等转动部件的力矩要求选择的。

显然，选择一个动作力矩过小的气动执行器将无法完成其任务。

3. 驱动方法气动执行器通常通过压缩空气来实现，因此选择气缸时应该根据空气压缩机和压缩空气管道的能力来选择合适的气动执行器。

4. 材料气动执行器应该选择高质量的材料，并且对于特殊环境，也应选择能够承受恶劣条件的材料。

例如，在酸性环境中需要选择能够耐腐蚀的材料，而在高温环境中需要选择耐高温材料。

5. 控制方式气动执行器的控制方式通常有两种：手动控制和自动控制。

手动控制使用手动阀或脚踏板进行操作，而自动控制通过PLC或DCS等控制系统进行操作。

控制方式的选择应根据具体应用场景的需求来进行。

气动执行器的安装气动执行器的安装应符合一定的规范。

首先，应该将执行器与其他机械零部件进行协调安装，避免机械撞击等事故的发生。

其次，应该注意选择合适的连接导管和管接法，增加气动执行器的可靠性。

最后，进行安装后还需要进行阀门部件的检查，确保气动执行器安装正确。

结论在选择气动执行器并进行安装时，需要综合考虑多种因素。

选择正确的气动执行器可以为设备的稳定运行提供有力保障，因此不可忽视。

气动执行器结构及原理 The final edition was revised on December 14th, 2020.气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器（英文：Pneumatic actuator ）按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。

气动执行器是执行器中的一种类别。

气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。

SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。

气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。

拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。

齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。

齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。

单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

气动执行器结构原理全解析拨叉式薄膜式拨叉式气动执行器结构如下：1.拨叉：拨叉是气动执行器的核心构件，它起到传输气动力和转换运动方向的作用。

拨叉有两个作用点，分别与气压驱动装置和工作部件相连。

当气压驱动装置产生气动力时，通过拨叉的传递，使得工作部件产生相应的运动。

2.气压驱动装置：气压驱动装置是拨叉式气动执行器中重要的部分，它产生气动力以实现工作部件的运动。

气压驱动装置通常由气缸、活塞、压力控制装置等组成。

当气缸内气体受到压力控制装置的控制，会产生剧烈的膨胀和收缩运动，从而驱动活塞和拨叉的运动。

3.工作部件：工作部件是气动执行器的出力部分，它负责实现机械工作。

常见的工作部件包括推拉杆、转动杆等。

当气动力传递到工作部件上时，工作部件会根据拨叉的转动方向和运动轨迹而发生相应的位移和转动。

薄膜式气动执行器结构如下：1.薄膜：薄膜是薄膜式气动执行器的关键部件，它以柔性的薄膜形式存在，起到传递气动力和实现运动的作用。

薄膜质地柔软，可以通过气动力的作用而产生膨胀和收缩，实现工作部件的运动。

2.气压驱动装置：薄膜式气动执行器的气压驱动装置通常由气压腔和压力控制装置组成。

气压腔用来存放气体，气体的膨胀和收缩会使薄膜产生相应的弯曲和挤压作用，从而实现工作部件的运动。

3.工作部件：薄膜式气动执行器中的工作部件通常与薄膜直接相连，通过薄膜的弯曲和挤压来实现位移和转动。

工作部件的形状和结构根据具体应用需求而设计，可以是推拉式、旋转式等。

总的来说，无论是拨叉式还是薄膜式气动执行器，其结构都是通过气压驱动装置产生气动力，再通过核心构件（拨叉或薄膜）传递气动力，最终使工作部件实现机械工作。

这种结构设计简单，体积小巧，适用于各种工业领域的自动化设备和机械装置。

气动执行器特点气动执行器特点：力量与灵活的奇妙结合嘿，大家好呀！今天咱来唠唠气动执行器特点，这玩意儿可真是个神奇的存在，让咱在工业领域有了不少乐子和好处。

首先，气动执行器这家伙力大无穷啊！就像个大力士，能轻轻松松摆弄那些重家伙。

不管是要打开个大阀门，还是推动个大机器零件，它都不费吹灰之力。

有次我就看着它，嗖的一下就把一个特难搞的阀门给弄开了，那场面，简直太震撼了，就跟变魔术似的。

然后呢，它还特别灵活，就像个武林高手，动作敏捷又精准。

让它往左，它绝不往右，让它停它就停，那听话劲儿，别提多招人喜欢了。

不像有些机器，笨笨的，反应还慢。

气动执行器可不会，指哪打哪，一点不含糊。

还有啊，它还特别皮实耐用。

不像那些娇贵的玩意儿，得小心翼翼地伺候着。

气动执行器可不一样，不管是高温、低温，还是恶劣的环境，它都能照干不误。

真是应了那句话：“咱是打铁的，身子骨硬着呢！”。

上次在一个满是灰尘和油污的地方，它照样工作得好好的，一点都没受影响。

再说说它的维护吧，简单得很！不需要多高深的技术，也不需要一堆昂贵的工具。

就像咱老百姓过日子，简简单单，平平淡淡才是真。

有个小毛病，自己动手稍微摆弄摆弄，嘿，又能继续干了。

而且气动执行器还特别节能，不怎么耗电。

这多好啊，既省钱又环保。

现在不都提倡节能减排嘛，它就是个好榜样。

总之呢，气动执行器这玩意儿，有力气，够灵活，耐用又好伺候，节能还环保。

在工业领域里那绝对是个宝贝，给咱带来了不少方便和乐趣。

咱得好好珍惜它，让它继续在工作中发挥大作用。

和它一起，把工作干得又快又好！希望大家也都能感受到气动执行器的魅力，一起享受它带来的好处呀！哈哈！。

气动执行器工作原理气动执行器作为控制系统中的重要元件，用于驱动阀门、门窗、传送带等设备的开闭，其工作原理主要基于气动力学原理。

本文将详细介绍气动执行器的工作原理及其应用。

一、气动执行器的组成气动执行器主要由气缸、活塞和密封件组成。

其中，气缸是执行器的主体部件，通常由金属材料制成，具有耐压、耐磨等特性。

活塞则通过密封件与气缸壁之间形成密封空间，气缸的内部压力变化将驱动活塞的运动。

二、气动执行器的工作原理1. 压缩空气供给气动执行器的工作依赖于压缩空气的供给，通常通过气源供应系统提供。

气源通过管道输送至气缸中，形成一定的压力。

2. 汽缸内压力变化当气源供给到气缸中时，气缸内部压力会增加，导致活塞受到压力差的作用而产生运动。

当气源停止供给时，气缸内部的压力将逐渐降低。

3. 活塞运动气动执行器的关键部位是活塞，它是气缸内部压力变化的直接受力部件。

当气源供给到气缸中时，活塞会受到压力差的作用而被推动。

根据气源的供给和停止，活塞可以实现不同方向、不同速度的运动。

4. 密封件的作用为了确保气缸内部的气压变化能够驱动活塞的运动，气缸与活塞之间需要设置密封件。

密封件具有较好的弹性和密封性，能够防止气缸与活塞之间的气体泄漏，保证气动执行器的正常工作。

三、气动执行器的应用气动执行器广泛应用于工业自动化控制领域，常见的应用有：1. 控制阀门气动执行器可以通过与阀门连接，实现阀门的开启和关闭。

在工业生产过程中，阀门的开闭控制通常需要大量的力量，通过气动执行器可以方便地实现对阀门的控制。

2. 操作门窗气动执行器还可以用于操作门窗等设备。

在大型建筑物、公共场所或生产车间中，通过气动执行器控制门窗的开闭可以提高操作的便捷性和效率。

3. 传送带控制气动执行器也可用于控制传送带的启动和停止。

在物流、包装等领域，通过气动执行器控制传送带的运行，可以实现物品的自动输送，提高生产效率。

总结：气动执行器作为一种重要的自动控制元件，其工作原理基于气动力学原理。

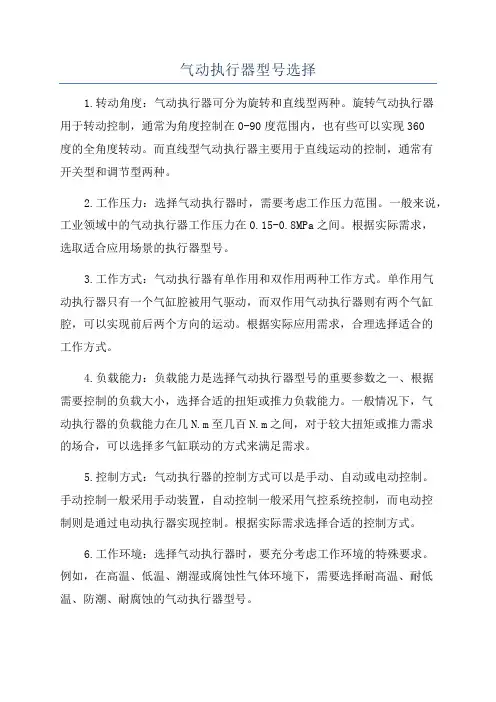

气动执行器型号选择1.转动角度：气动执行器可分为旋转和直线型两种。

旋转气动执行器用于转动控制，通常为角度控制在0-90度范围内，也有些可以实现360度的全角度转动。

而直线型气动执行器主要用于直线运动的控制，通常有开关型和调节型两种。

2.工作压力：选择气动执行器时，需要考虑工作压力范围。

一般来说，工业领域中的气动执行器工作压力在0.15-0.8MPa之间。

根据实际需求，选取适合应用场景的执行器型号。

3.工作方式：气动执行器有单作用和双作用两种工作方式。

单作用气动执行器只有一个气缸腔被用气驱动，而双作用气动执行器则有两个气缸腔，可以实现前后两个方向的运动。

根据实际应用需求，合理选择适合的工作方式。

4.负载能力：负载能力是选择气动执行器型号的重要参数之一、根据需要控制的负载大小，选择合适的扭矩或推力负载能力。

一般情况下，气动执行器的负载能力在几N.m至几百N.m之间，对于较大扭矩或推力需求的场合，可以选择多气缸联动的方式来满足需求。

5.控制方式：气动执行器的控制方式可以是手动、自动或电动控制。

手动控制一般采用手动装置，自动控制一般采用气控系统控制，而电动控制则是通过电动执行器实现控制。

根据实际需求选择合适的控制方式。

6.工作环境：选择气动执行器时，要充分考虑工作环境的特殊要求。

例如，在高温、低温、潮湿或腐蚀性气体环境下，需要选择耐高温、耐低温、防潮、耐腐蚀的气动执行器型号。

7.附加功能：除基本的工作要求外，一些气动执行器还具有一些附加功能，如位置反馈、限位开关、调节阀等。

根据实际需求，选择具备相应附加功能的型号。

8.品牌和质量：在选择气动执行器时，选择知名品牌和高质量的产品非常重要。

知名品牌通常有更好的售后服务和质量保证，能提供更可靠的产品。

综上所述，选择气动执行器型号需要根据工作角度、工作压力、工作方式、负载能力、控制方式、工作环境、附加功能、品牌和质量等多个方面进行综合考虑。

根据实际需求，选择合适的气动执行器型号，能够保证设备的运行效果和可靠性。

气动执行器工作原理气动执行器是一种常用的工业自动化控制装置，它通过气压力来驱动执行机构，实现阀门、门窗、机械臂等设备的开关、调节、定位等功能。

气动执行器的工作原理主要包括气源供给、气动执行机构、控制元件和工作过程等几个方面。

首先，气动执行器的工作离不开气源供给。

气源供给是气动执行器工作的基础，通常使用压缩空气作为动力源。

压缩空气通过管道输送到气动执行器，经过减压阀调节压力后，进入气动执行机构，驱动其工作。

在气源供给系统中，通常还包括过滤器、减压阀、润滑器等辅助设备，以确保气源的纯净、稳定和充分润滑。

其次，气动执行机构是气动执行器的核心部件。

气动执行机构根据工作原理的不同，可以分为气动膜片执行器、气动活塞执行器、气动旋转执行器等多种类型。

其中，气动膜片执行器通过气源的作用，使膜片产生变形，驱动阀门或其他执行机构的运动；气动活塞执行器则是通过气压力作用在活塞上，产生线性运动，实现对阀门或其他装置的控制；气动旋转执行器则是通过气源的作用，使活塞产生旋转运动，驱动阀门或其他机械装置的旋转。

不同类型的气动执行机构在工作原理上有所差异，但都是通过气源的作用，将气动能转化为机械能，实现对被控对象的控制和调节。

此外，控制元件也是气动执行器工作原理中的重要组成部分。

控制元件包括气控阀、电磁阀、位置传感器等，它们通过控制气源的流动和转换，实现对气动执行机构的控制。

例如，气控阀可以通过手动操作或自动控制，改变气源的通断、大小和方向，从而控制气动执行机构的运动；电磁阀则可以通过电磁力的作用，控制气源的通断，实现对气动执行机构的远程控制；位置传感器则可以监测气动执行机构的位置和状态，反馈给控制系统，实现对气动执行器的闭环控制。

最后，气动执行器的工作过程是整个工作原理的综合体现。

在实际工作中，气动执行器通过气源供给、气动执行机构和控制元件的协调配合，实现对被控对象的精确控制和调节。

例如，当气源通过气控阀控制气动执行机构的运动时，阀门可以实现开启、关闭或调节；当电磁阀控制气动执行机构的运动时，门窗可以实现远程开启、关闭；当位置传感器监测到气动执行机构的位置和状态时，可以及时反馈给控制系统，实现对气动执行器的闭环控制。

阀门所用执行器不外乎气动、电动、液动（电液动）这三种，其使用性能各有优劣，下面分述之。

二、气动执行机构：现今大多数工控场合所用执行器都是气动执行机构，因为用压缩空气做动力，相较之下，比电动和液动要经济实惠，且结构简单，易于掌握和维护。

由维护观点来看，气动执行机构比其它类型的执行机构易于操作和校定，在现场也可以很容易实现正反左右的互换。

它最大的优点是安全，当使用定位器时，对于易燃易爆环境是理想的，而电讯号如果不是防爆的或本质安全的则有潜在的因打火而引发火灾的危险。

所以，虽然现在电动调节阀应用范围越来越广，但是在化工领域，气动调节阀还是占据着绝对的优势。

气动执行机构的主要缺点就是：响应较慢，控制精度欠佳，抗偏离能力较差，这是因为气体的可压缩性，尤其是使用大的气动执行机构时，空气填满气缸和排空需要时间。

但这应该不成问题，因为许多工况中不要求高度的控制精度和极快速的响应以及抗偏离能力。

三、电动执行机构：电动执行机构主要应用于动力厂或核动力厂，因为在高压水系统需要一个平滑、稳定和缓慢的过程。

电动执行机构的主要优点就是高度的稳定和用户可应用的恒定的推力，最大执行器产生的推力可高达225000kgf,能达到这么大推力的只有液动执行器，但液动执行器造价要比电动高很多。

电动执行器的抗偏离能力是很好的，输出的推力或力矩基本上是恒定的，可以很好的克服介质的不平衡力，达到对工艺参数的准确控制，所以控制精度比气动执行器要高。

如果配用伺服放大器，可以很容易地实现正反作用的互换，也可以轻松设定断信号阀位状态（保持/全开/全关），而故障时，一定停留在原位，这是气动执行器所作不到，气动执行器必须借助于一套组合保护系统来实现保位。

电动执行机构的缺点主要有：结构较复杂，更容易发生故隙，且由于它的复杂性，对现场维护人员的技术要求就相对要高一些；电机运行要产生热，如果调节太频繁，容易造成电机过热，产生热保护，同时也会加大对减速齿轮的磨损；另外就是运行较慢，从调节器输出一个信号，到调节阀响应而运动到那个相应的位置，需要较长的时间，这是它不如气动、液动执行器的地方。

气动执行器工作原理气动执行器是一种常见的工业自动化设备，被广泛应用于各种机械和工程领域。

它通过利用气动力来实现运动控制和工作执行。

本文将介绍气动执行器的工作原理及其应用。

一、气动执行器的基本组成气动执行器由气动装置和执行机构两部分组成。

气动装置包括压缩空气源、处理元件和控制元件，用于提供可靠的气源和控制信号。

执行机构包括气缸和执行阀，用于转换气源能量为线性或旋转运动。

二、气动执行器的工作原理当气动执行器需要执行某项工作时，气源经过处理元件得到一定压力的干净气体，然后经过控制元件的控制，流入执行机构内部。

执行机构中的气缸将气源能量转化为机械能，从而实现工作的执行。

1. 气动执行器的线性运动原理当气缸内的压缩空气流向执行机构的一个端口时，气缸的活塞会受到气压的作用而产生线性运动。

例如，单作用气缸在一个端口上的气压推动下，活塞会朝着另一个端口的方向运动。

而双作用气缸在两个端口上交替施加气压，使活塞来回运动。

2. 气动执行器的旋转运动原理除了线性运动，气动执行器还可以通过执行机构中的执行阀实现旋转运动。

执行阀通过控制气源进入不同的腔室，使得执行机构中的转子或齿轮驱动旋转。

这种机制广泛应用于阀门、门窗等需要旋转操作的场景。

三、气动执行器的应用领域气动执行器的工作原理使其在众多工业自动化领域中得到广泛应用。

以下是一些常见的应用领域：1. 汽车工业：气动执行器被广泛应用于汽车制造和装配线上，用于控制汽车零部件的组装、定位和运输等操作。

2. 石油化工：气动执行器用于石油化工领域中的管道输送系统和阀门控制，实现流体的调节和控制。

3. 机械加工：气动执行器用于机械加工设备上，如数控机床、冲压机和焊接机器人等，实现精确运动和工件的定位。

4. 电力工业：气动执行器被应用于电力发电设备和输电线路等场景，用于控制阀门的开关和调节。

5. 医疗领域：气动执行器用于医疗设备，如手术台、牙科设备和呼吸机等，实现精确的运动控制和操作。

at气动执行器AT气动执行器是一种常用于工业机械设备中的执行元件。

它能够通过气压控制进行线性或旋转运动，广泛应用于自动化控制系统中。

本文将对AT气动执行器的工作原理、结构特点以及应用领域进行介绍。

一、工作原理AT气动执行器是通过空气压力驱动的装置，它的工作原理基于气动力学。

当空气通过气源供应系统输送至AT气动执行器内部时，产生的压力将推动执行器的活塞（或齿轮、齿条等构件），从而实现机械设备的运动。

二、结构特点1. 活塞式执行器：该型号的AT气动执行器内部设有活塞，空气的进出控制将直接影响活塞的运动。

当气源处于供气状态时，气流进入气缸腔，推动活塞运动；当气源处于排气状态时，气流从气缸腔中排出，活塞回到初始位置。

2. 齿轮式执行器：该型号的AT气动执行器内部设有齿轮传动机构，通过气源的控制来实现齿轮的运动。

当气源供气时，产生的气压会推动齿轮运动，从而实现机械设备的旋转。

3. 齿条式执行器：该型号的AT气动执行器内部设有齿条传动机构，通过气源的控制来实现齿条的运动。

当气源供气时，产生的气压会推动齿条运动，从而实现机械设备的直线运动。

三、应用领域AT气动执行器广泛应用于工业机械设备中，主要被用于以下领域：1. 自动化生产线：在自动化生产线中，AT气动执行器可以用于传送带的驱动、机械手臂的运动等。

它的快速响应、可靠性高以及适应各种工作环境的特点，使其成为自动化生产线中不可或缺的元件。

2. 机械加工：在机械加工领域，AT气动执行器常被应用于数控机床的工作台、刀架、进给机构等部位。

它能够实现精确控制，提高加工效率和质量。

3. 装配线：在装配线上，AT气动执行器可以用于工件的夹紧、定位、推动等操作。

它的运动平稳且噪音低，能够确保装配过程的准确性和效率。

4. 液压系统：在一些特殊场合，AT气动执行器还可与液压系统配合使用。

通过气压控制液压阀等元件，实现更高的控制精度和灵活性。

总结：AT气动执行器作为一种常用的工业自动化控制元件，具有快速响应、可靠性高、适应性强等优点，在各个领域都有广泛的应用。
