BV电线的新国家标准单丝直径及根数

BV常用国标电线直径允许偏差标准表根据GB/T3953导体规定电线电缆直径允许偏差范围为±1%d，行标线径为国标线径90%；但目前电线电缆是否达标要看导体电阻是多少，不是直径达多少平方；下面上进电缆小编就来介绍下2.5平方、4平方、6平方、10平方等电线电缆直径允许偏差标准表。

一、2.5平方、4平方、6平方电线直径允许偏差表在电线电缆国家标准中，对铜芯电缆中铜芯线的误差考核标准是标称截面下的导体直流电阻是否达标。

铜芯线的直径误差不予考核：因为加工过程中有对铜芯导体进行紧压的工序，不同厂家，不同工艺，变形度不一，所以若用直径指标考核会不公正，只对在采购回来的圆整单丝偏差有要求。

详细要求见国家标准GB/T5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》因此在国家标准中，不是看导体是达到多少平方，而是看电缆导体的电阻是多少，没有误差；以下电线电缆直径允许偏差标准表仅供参考二、电线电缆国家标准中对线径的规定有哪些？国家标准是 GB/T 5023.1-2008，对导体的尺寸要求是符合GB 3956-1997，标准中并没有对导体标称截面积和导体直径的考核具体要求，标准提倡的是导体电阻要求，因为影响导体载流不只是外径尺寸，材料纯度也很重要，好一点的电解铜外径小一些电阻也是符合要求的。

所以推荐去当地质监部门送检检测一个20摄氏度导体电阻，就一项即可。

检测费不多，如果嫌麻烦就自己测吧，行业一般规定2.5这个规格的测量公差是正负0.04mm，2.5mm2的单线直径是1.78mm，合格范围就是1.74~1.78mm。

(但如果是好点电解铜是可以低些的所以建议检测直流电阻项目)。

对于塑料的厚度是有要求的2.5mm2绝缘厚度是0.8mm，任意一点可以小于此厚度但是不能小于0.8*0.9-0.1=0.62mm(这是标准要求的)，也就是可以在电线某一点上有小于0.8大于0.62mm的厚度，所以一般检测电线一周上的六个点，取平均值要大于等于0.8mm即合格，反之不合格。

bvr电线规格及标准bvr电线规格及标准bvr电线规格及标准，电线的选择是非常重要的，好的电线不仅能方便我们的使用，还能延长使用时间，不同的电线的规格和标准很多是不一样的，以下分享bvr电线规格及标准。

bvr电线规格及标准1一、bvr电线标准1、BVR电线的执行标准是JB/T8734.2-2012，常用于450/750V 及以下的电器连接线，可生产范围在0.75-300之间，一般超过35平方的BVR电线需要定做，金豪泰的供货时间是7天。

2、常用的6种颜色分别是红、黄、绿、蓝、黑、黄绿(地线)3、BVR的结构是由铜芯导体和PVC绝缘组成的4、芯数多，直径小，主要为了突出电线的软性结构5、长期工作温度是70℃，敷设时环境温度不能低于0℃，必要时应该预热6、可生产ZC阻燃型、NH耐火型、WDZ低烟无卤型这三种不同性质的BVR电线7、允许的弯曲半径4D≤25≤6D(D是电线的外径)二、bvr电线规格1、BVR 4个平方导体外径是：4.8mm2、BVR 6个平方导体外径是：5.6mm3、B是指归类属于布电线，用字母B表示。

V是指PVC聚氯乙烯，也俗称“塑料”。

R是指软的意思，要做到软，就要增加导体根数。

bvr电线规格及标准2BVR电线是一种配电柜专用软电线，也叫二次线。

采用铜芯聚氯乙烯的绝缘软电线,其应用于固定布线时要求柔软的场合。

深受广大电工及建筑装饰人员喜欢。

国标线BVR是什么意思BV、BVV、BVVB、BVR电源线：简单的来说：vv在电线术语是指两层聚露乙烯意思;BV聚露乙烯绝缘铜芯线，独芯线;BVV，聚露乙烯护套铜芯线，两芯线;BVVB聚露乙烯护套铜芯线，是三芯线;BVR,铜芯聚氯乙烯绝缘软电线,固定布线时要求柔软的场合。

人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500V ;V就是PVC聚氯乙烯，也就是(塑料) ;L就是铝芯的代码;R就是(软)的意思，要做到软，就是增加导体根数;BV铜芯聚氯乙烯绝缘电线;BLV铝芯聚氯乙烯绝缘电线;BVR铜芯聚氯乙烯绝缘软电线。

聚氯乙烯绝缘电缆（电线）该类产品中B系列产品适用于交流额定电压450/750V及以下的动力装置固定敷设用；R系列产品适用于交流额定电压450/750V及以下的家用电器，小型电动工具、仪器、仪表及动力照明用铜芯聚氯乙烯绝缘连接软电缆（电线）。

一、执行标准 GB5023.1～7–1997，JB8734.1～5-1998等同采用IEC227。

二、使用条件正常使用温度时：BV、BVR型导体最高温度为70℃。

三、型号名称及相应执行标准如表1四、规格结构及技术参数符合GB5023-1997和JB8734-1998规格数据表。

五、电缆阻燃性能至少通过GB/T18380中的C规定要求。

六、交货长度根据双方协议允许任何长度交货，长度计量误差为±0.5%。

聚氯乙烯绝缘电缆技术规范书1名称BV：铜芯聚氯乙烯绝缘电缆。

2.执行标准JB8734-1998 《聚氯乙烯绝缘电缆》GB/T3956-1997 《电缆的导体》GB/T2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》JB/T8137-1999 《电线电缆交货盘》GB6995-1986 《电线电缆识别方法》GB/T18380-2001 《电缆在火焰条件下燃烧试验》IEC60331：1970 《电缆的耐火特性》IEC60332 《电缆在火焰条件下的燃烧试验》3.使用条件/U：450/750。

3.1 额定电压U3.2运行要求：电缆导体的长期运行温度为70℃；短路时(最长不超过5秒)电缆导体的最高温度不超过160℃。

3.3电缆允许的最小弯曲半径不小电缆外径6倍。

3.4 运行环境条件3.4.1 电缆在导体额定运行温度下，其设计使用寿命不低于30年；3.4.2 敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。

3.4.3 最低敷设温度：移动敷设不低于0℃；固定敷设-15℃。

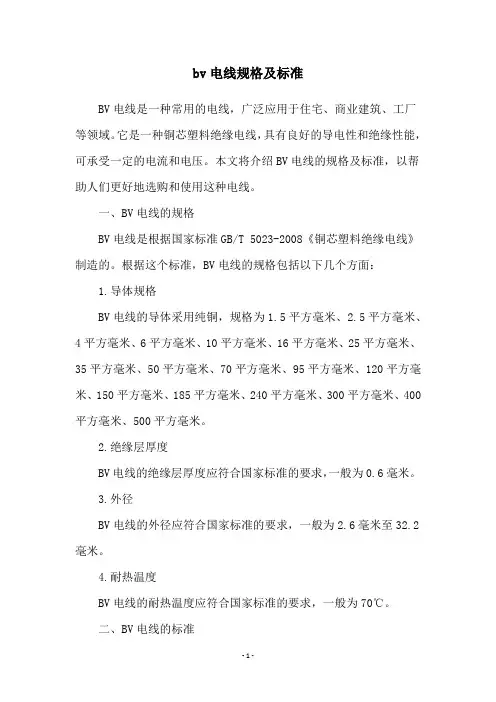

bv电线规格及标准BV电线是一种常用的电线，广泛应用于住宅、商业建筑、工厂等领域。

它是一种铜芯塑料绝缘电线，具有良好的导电性和绝缘性能，可承受一定的电流和电压。

本文将介绍BV电线的规格及标准，以帮助人们更好地选购和使用这种电线。

一、BV电线的规格BV电线是根据国家标准GB/T 5023-2008《铜芯塑料绝缘电线》制造的。

根据这个标准，BV电线的规格包括以下几个方面：1.导体规格BV电线的导体采用纯铜，规格为1.5平方毫米、2.5平方毫米、4平方毫米、6平方毫米、10平方毫米、16平方毫米、25平方毫米、35平方毫米、50平方毫米、70平方毫米、95平方毫米、120平方毫米、150平方毫米、185平方毫米、240平方毫米、300平方毫米、400平方毫米、500平方毫米。

2.绝缘层厚度BV电线的绝缘层厚度应符合国家标准的要求，一般为0.6毫米。

3.外径BV电线的外径应符合国家标准的要求，一般为2.6毫米至32.2毫米。

4.耐热温度BV电线的耐热温度应符合国家标准的要求，一般为70℃。

二、BV电线的标准BV电线是根据以下标准制造的：1.国家标准GB/T 5023-2008《铜芯塑料绝缘电线》2.国际电工委员会标准IEC 60227-2007《铜芯塑料绝缘电线》3.美国标准UL 83-2010《热塑性绝缘电线和电缆》4.欧洲标准EN 50525-2-31《铜芯塑料绝缘电线》这些标准规定了BV电线的各项技术要求和测试方法，确保了其产品质量和安全性能。

三、BV电线的使用注意事项1.安装前应检查BV电线的规格、长度和数量是否符合要求，避免使用错误或不足的电线。

2.安装时应注意BV电线的弯曲半径，不得小于电线直径的4倍，以免损坏电线。

3.安装时应注意BV电线的接头，应采用专用电线接头，并严格按照接头的使用说明进行安装。

4.使用BV电线时应避免过载和短路，以保证电线的安全运行。

5.使用BV电线时应注意防水、防潮和防腐蚀，以延长电线的使用寿命。

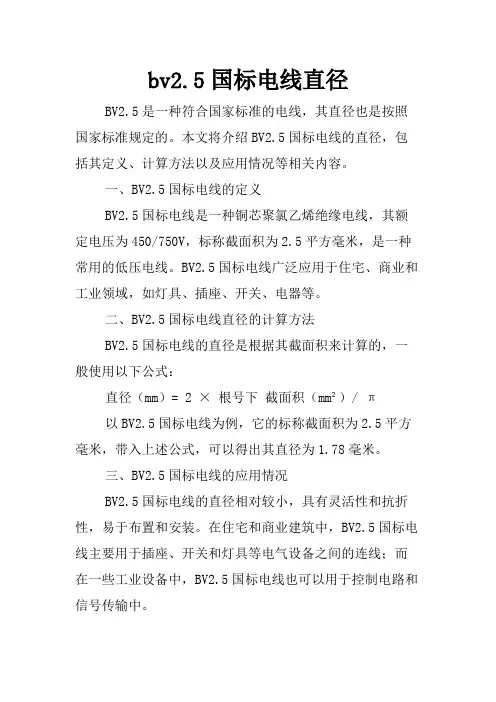

bv2.5国标电线直径BV2.5是一种符合国家标准的电线，其直径也是按照国家标准规定的。

本文将介绍BV2.5国标电线的直径，包括其定义、计算方法以及应用情况等相关内容。

一、BV2.5国标电线的定义BV2.5国标电线是一种铜芯聚氯乙烯绝缘电线，其额定电压为450/750V，标称截面积为2.5平方毫米，是一种常用的低压电线。

BV2.5国标电线广泛应用于住宅、商业和工业领域，如灯具、插座、开关、电器等。

二、BV2.5国标电线直径的计算方法BV2.5国标电线的直径是根据其截面积来计算的，一般使用以下公式：直径（mm）= 2 × 根号下截面积（mm²）/ π以BV2.5国标电线为例，它的标称截面积为2.5平方毫米，带入上述公式，可以得出其直径为1.78毫米。

三、BV2.5国标电线的应用情况BV2.5国标电线的直径相对较小，具有灵活性和抗折性，易于布置和安装。

在住宅和商业建筑中，BV2.5国标电线主要用于插座、开关和灯具等电气设备之间的连线；而在一些工业设备中，BV2.5国标电线也可以用于控制电路和信号传输中。

此外，由于BV系列电线的供应量大、价格经济，BV2.5国标电线也被广泛应用于一些规模较小的建筑工程中。

四、BV2.5国标电线的注意事项在使用BV2.5国标电线时，需要注意以下几个方面：1.电线的长度应适当，不应超过规定的最大使用长度。

2.尽可能避免电线的破损和划伤，以免影响使用寿命。

3.电线的铜质电气接口应紧固，以防松动和发热。

4.不应超载使用BV2.5国标电线，以避免电线过热、引起火灾等危险情况。

五、总结BV2.5国标电线的直径是根据其截面积来计算的，其定义、计算方法和应用情况在本文中有所介绍。

在使用电线时，需要严格按照标准要求进行安装和维护，以保证电线的安全性和可靠性。

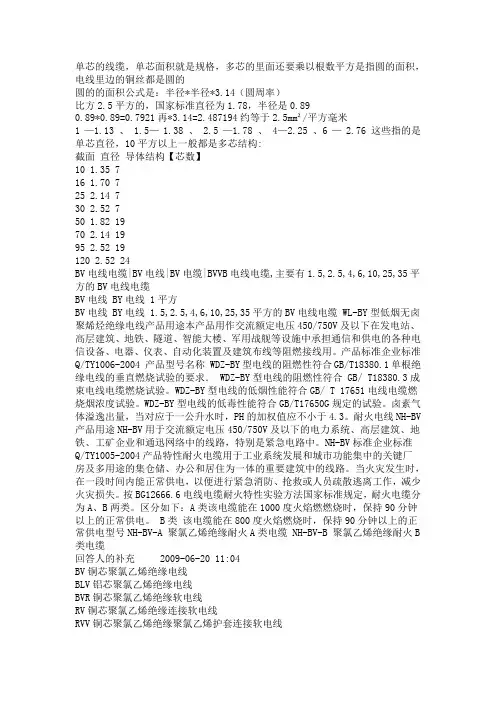

单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数平方是指圆的面积，电线里边的铜丝都是圆的圆的的面积公式是：半径*半径*3.14（圆周率）比方2.5平方的，国家标准直径为1.78，半径是0.890.89*0.89=0.7921再*3.14=2.487194约等于2.5mm²/平方毫米1 —1.13 、 1.5— 1.38 、 2.5 —1.78 、 4—2.25 、6 — 2.76 这些指的是单芯直径，10平方以上一般都是多芯结构:截面直径导体结构【芯数】10 1.35 716 1.70 725 2.14 730 2.52 750 1.82 1970 2.14 1995 2.52 19120 2.52 24BV电线电缆|BV电线|BV电缆|BVVB电线电缆,主要有1.5,2.5,4,6,10,25,35平方的BV电线电缆BV电线 BY电线 1平方BV电线 BY电线 1.5,2.5,4,6,10,25,35平方的BV电线电缆 WL-BY型低烟无卤聚烯烃绝缘电线产品用途本产品用作交流额定电压450/750V及以下在发电站、高层建筑、地铁、隧道、智能大楼、军用战舰等设施中承担通信和供电的各种电信设备、电器、仪表、自动化装置及建筑布线等阻燃接线用。

产品标准企业标准Q/TY1006-2004 产品型号名称 WDZ-BY型电线的阻燃性符合GB/T18380.1单根绝缘电线的垂直燃烧试验的要求． WDZ-BY型电线的阻燃性符合 GB/ T18380.3成束电线电缆燃烧试验。

WDZ-BY型电线的低烟性能符合GB/ T 17651电线电缆燃烧烟浓度试验。

WDZ-BY型电线的低毒性能符合GB/T17650G规定的试验。

卤素气体溢逸出量，当对应于一公升水时，PH的加权值应不小于4.3。

耐火电线NH-BV 产品用途NH-BV用于交流额定电压450/750V及以下的电力系统、高层建筑、地铁、工矿企业和通迅网络中的线路，特别是紧急电路中。

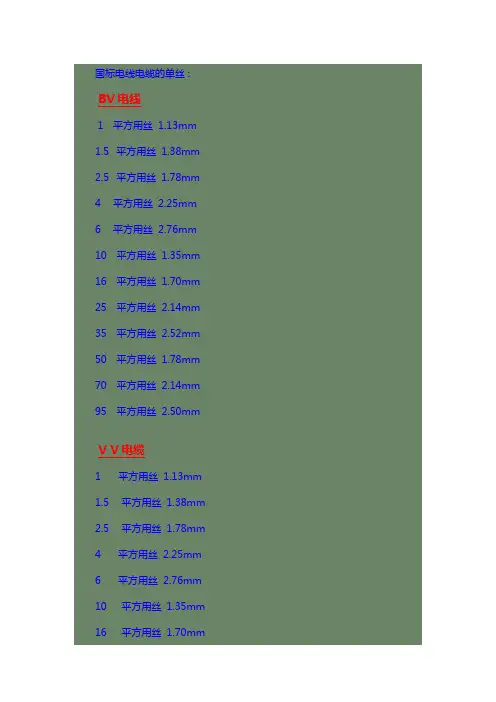

电线电缆线径标准BV电线1平方用丝1.141.5平方用丝1.382.5平方用丝1.784平方用丝2.256平方用丝2.7610平方用丝1.3416平方用丝1.70525平方用丝2.1335平方用丝2.5250平方用丝1.8370平方用丝2.16695平方用丝2.52V V电缆1平方用丝1.141.5平方用丝1.382.5平方用丝1.784平方用丝2.256平方用丝2.7610平方用丝1.3416平方用丝1.70625平方用丝2.1335平方用丝2.5250平方用丝2.5270平方用丝2.5295平方用丝2.5270平方用丝2.5295平方用丝2.52120平方用丝2.52150平方用丝2.52185平方用丝2.52240平方用丝2.52300平方用丝2.52BVR电线0.5平方用丝0.30.75平方用丝0.371 平方用丝0.421.5平方用丝0.5222.5 平方用丝0.414平方用丝0.516平方用丝0.63所须要工具：千分尺、米尺、电子秤或测量重量的工具。

一、首先您要知道电缆每芯的铜丝根数，这很直观便能获得“从电缆上剪一个头，取出一芯一数便知”需要注意的该电缆是否“回头”即每根线芯的头上根数多，里面根数少这种电缆叫“回头电缆”（此成本核算不包括此种电缆）。

二、接下来请您实际测量一下需测量电缆的铜丝直径。

例如我们平常所说的Ф0.20丝，就是说的铜丝的直径。

通常就现在市场分析Ф0.20、Ф0.18、Ф0.17的使用频率较高。

不要听厂家说是多大的丝，通过自己动手一测量便很清楚的，因为这直接影响到成本核算的准确度。

三、就市场实际情况有的每盘橡套线上都印有米标。

但是需要注意的是我们必须用米尺实际测量一下两个米标之间的实际距离。

不要听厂家说我们厂的线每盘95米，电缆的护套上印有米标字样，实际呢两个米标之间的距离不一定就是100cm，有的只有95cm所以我们要自己动手真正测量一下两个米标之间究竟是多少厘米，这对核算成本有直接的影响。

竭诚为您提供优质文档/双击可除bv线国家标准规范定误差范围篇一：bV电线的新国家标准、单丝直径及根数bv电线全称铜芯聚氯乙烯绝缘电线，即一般用途单芯硬导体无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。

具有抗酸碱、耐油性、防潮、防霉等特性。

bV电线1.分类和用途是用来分布电流用的，属于布电线类，用字母“b”表示；2.导体材料是铜（无氧铜杆），用字母“t”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；bv电线结构简单，有的还有护套，护套材料为聚氯乙烯也用字母V表示，如bVV电线表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。

常用bv线径从1.5平方到240平方不等。

bV的单丝直径及根数圆的面积公式：半径×半径×3.14（圆周率）。

bV的单丝直径及根数如bV2.5的，国标直径为1.78mm，半径即为0.89mm。

故截面积为：0.89×0.89×3.14=2.487194约等于2.5mm/平方毫米。

以下类推，1-6平方均为单芯直径，10平方以上为多芯，详见附表1。

bV执行标准gb/t5023.3-20xx电线载流量计算铜线每平方毫米6安培。

铝线是每平方毫米5安培(仅供快速估算)4平方的铜线：4*6=24a6平方的铜线：6*6=36a10平方的铜线：10*6=60a16平方的铜线：16*6=96a使用环境及用途bv电线使用环境及用途：适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。

电阻=电线长度x导电系数/截面积额定电压450/750VbV标称截面线芯结构（mm2）根数/直径（mm）1.5(a)1/1.381.5(b)7/0.522.5(a)1/1.782.5(b)7/0.684(a)1/2.254(b)7/0.856(a)1/2.766(b)7/1.04(bv线国家标准规范定误差范围) 107/1.35 167/1.70257/2.14357/2.525019/1.787019/2.149519/2.5212037/2.0315037/2.2518537/2.5224061/2.2530061/2.5240061/2.85额定电压450/750VbVR标称截面线芯结构（mm2）根数/直径（mm）2.519/0.41419/0.52619/0.641049/0.521649/0.642598/0.5835133/0.5850133/0.6870189/0.68bVR最大截面70（数据引自《工厂常用电气设备手册下》，p.1403—1404，中国电力出版社）（gb5023）篇二：bV电线的新国家标准、单丝直径及根数bv电线全称铜芯聚氯乙烯绝缘电线，即一般用途单芯硬导体无护套电缆，也就是我们日常生活中使用的普通绝缘电线、家装电线，是最常用的电线类型。
