硅锰冶炼中影响电耗的原因及如何合理降低吨产品电耗措施

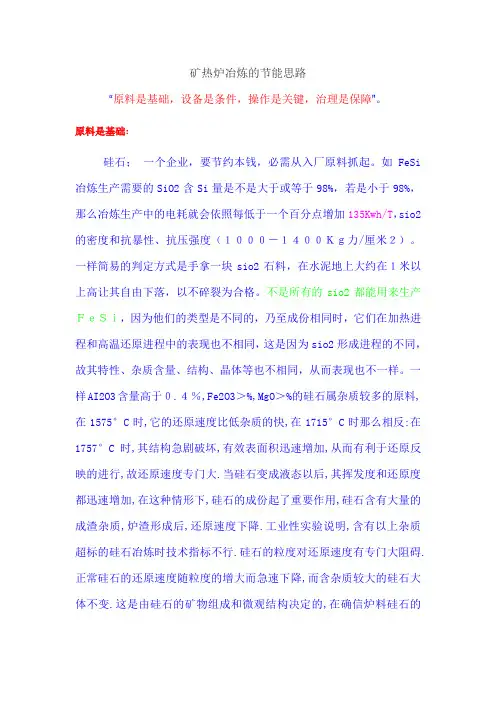

矿热炉冶炼的节能思路“原料是基础，设备是条件，操作是关键，治理是保障”。

原料是基础：硅石；一个企业，要节约本钱，必需从入厂原料抓起。

如FeSi 冶炼生产需要的SiO2含Si量是不是大于或等于98%，若是小于98%，那么冶炼生产中的电耗就会依照每低于一个百分点增加135Kwh/T，sio2的密度和抗暴性、抗压强度（１０００－１４００Ｋｇ力/厘米２）。

一样简易的判定方式是手拿一块sio2石料，在水泥地上大约在１米以上高让其自由下落，以不碎裂为合格。

不是所有的sio2都能用来生产ＦｅＳｉ，因为他们的类型是不同的，乃至成份相同时，它们在加热进程和高温还原进程中的表现也不相同，这是因为sio2形成进程的不同，故其特性、杂质含量、结构、晶体等也不相同，从而表现也不一样。

一样AI2O3含量高于０.４％,Fe2O3＞%,MgO＞%的硅石属杂质较多的原料,在1575°C时,它的还原速度比低杂质的快,在1715°C时那么相反:在1757°C时,其结构急剧破坏,有效表面积迅速增加,从而有利于还原反映的进行,故还原速度专门大.当硅石变成液态以后,其挥发度和还原度都迅速增加,在这种情形下,硅石的成份起了重要作用,硅石含有大量的成渣杂质,炉渣形成后,还原速度下降.工业性实验说明,含有以上杂质超标的硅石冶炼时技术指标不行.硅石的粒度对还原速度有专门大阻碍.正常硅石的还原速度随粒度的增大而急速下降,而含杂质较大的硅石大体不变.这是由硅石的矿物组成和微观结构决定的,在确信炉料硅石的粒度时应当考虑这些问题.确信炉料中硅石的粒度时,必需考虑硅石的结构.国外某公司用不同粒度(50,50-100和100mm)的硅石冶炼75%硅铁时，其电耗别离为8550、8380和8960Kwh，这说明选择适合的硅石粒度是很重要的。

不是所有的硅石都能用来生产硅铁，因为它们的类型是不同的。

乃至成份相同时，它们在加热进程中和高温还原进程中的表现也不相同。

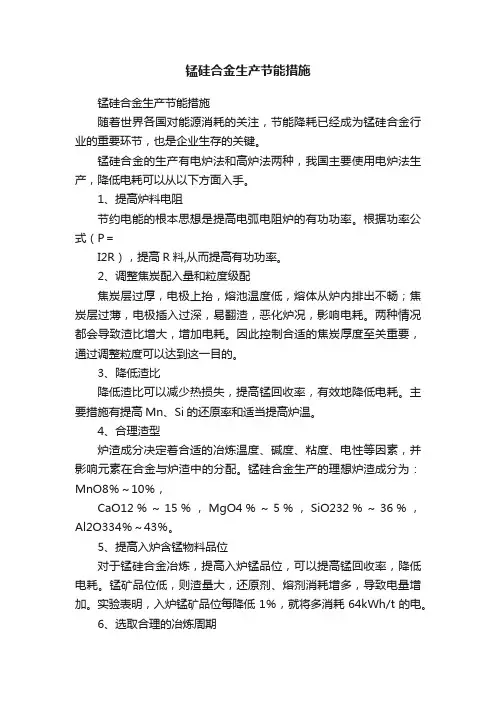

锰硅合金生产节能措施锰硅合金生产节能措施随着世界各国对能源消耗的关注，节能降耗已经成为锰硅合金行业的重要环节，也是企业生存的关键。

锰硅合金的生产有电炉法和高炉法两种，我国主要使用电炉法生产，降低电耗可以从以下方面入手。

1、提高炉料电阻节约电能的根本思想是提高电弧电阻炉的有功功率。

根据功率公式（P＝I2R），提高R料,从而提高有功功率。

2、调整焦炭配入量和粒度级配焦炭层过厚，电极上抬，熔池温度低，熔体从炉内排出不畅；焦炭层过薄，电极插入过深，易翻渣，恶化炉况，影响电耗。

两种情况都会导致渣比增大，增加电耗。

因此控制合适的焦炭厚度至关重要，通过调整粒度可以达到这一目的。

3、降低渣比降低渣比可以减少热损失，提高锰回收率，有效地降低电耗。

主要措施有提高Mn、Si的还原率和适当提高炉温。

4、合理渣型炉渣成分决定着合适的冶炼温度、碱度、粘度、电性等因素，并影响元素在合金与炉渣中的分配。

锰硅合金生产的理想炉渣成分为：MnO8％～10％，CaO12％～15％，MgO4％～5％，SiO232％～36％，Al2O334％～43％。

5、提高入炉含锰物料品位对于锰硅合金冶炼，提高入炉锰品位，可以提高锰回收率，降低电耗。

锰矿品位低，则渣量大，还原剂、熔剂消耗增多，导致电量增加。

实验表明，入炉锰矿品位每降低1％，就将多消耗64kWh/t的电。

6、选取合理的冶炼周期矿热炉冶炼锰硅合金的周期，是由炉内熔池反应区容积大小和渣中元素Mn、Si的还原程度决定的，实际生产中常根据炉内不发生“翻渣”现象为界。

适当延长冶炼时间，从而达到锰硅合金矿热炉实施低渣比冶炼操作。

由于入炉有功功率的提高，保证了炉内焦炭层反应区的高温条件，使Mn、Si的还原率大幅度提高，节省了电能。

但冶炼时间不能过长,否则出铁温度过高将造成合金中锰的挥发损失，降低Mn的回收率。

此外，MnO含量已接近还原平衡的“乏渣”，留在炉内，会使冶炼电耗增加。

因而，根据具体的操作条件，通过实践决定合理的冶炼时间。

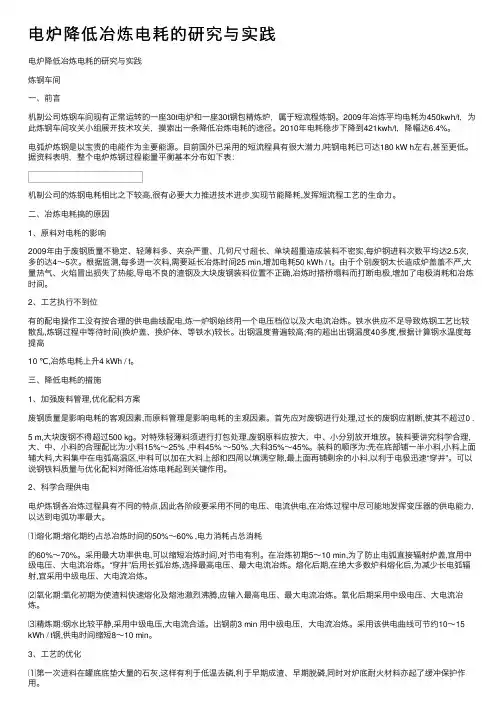

电炉降低冶炼电耗的研究与实践电炉降低冶炼电耗的研究与实践炼钢车间⼀、前⾔机制公司炼钢车间现有正常运转的⼀座30t电炉和⼀座30t钢包精炼炉，属于短流程炼钢。

2009年冶炼平均电耗为450kwh/t，为此炼钢车间攻关⼩组展开技术攻关，摸索出⼀条降低冶炼电耗的途径。

2010年电耗稳步下降到421kwh/t，降幅达6.4%。

电弧炉炼钢是以宝贵的电能作为主要能源。

⽬前国外已采⽤的短流程具有很⼤潜⼒,吨钢电耗已可达180 kW h左右,甚⾄更低。

据资料表明，整个电炉炼钢过程能量平衡基本分布如下表：机制公司的炼钢电耗相⽐之下较⾼,很有必要⼤⼒推进技术进步,实现节能降耗,发挥短流程⼯艺的⽣命⼒。

⼆、冶炼电耗搞的原因1、原料对电耗的影响2009年由于废钢质量不稳定、轻薄料多、夹杂严重、⼏何尺⼨超长、单块超重造成装料不密实,每炉钢进料次数平均达2.5次,多的达4～5次。

根据监测,每多进⼀次料,需要延长冶炼时间25 min,增加电耗50 kWh / t。

由于个别废钢太长造成炉盖盖不严,⼤量热⽓、⽕焰冒出损失了热能,导电不良的渣钢及⼤块废钢装料位置不正确,冶炼时搭桥塌料⽽打断电极,增加了电极消耗和冶炼时间。

2、⼯艺执⾏不到位有的配电操作⼯没有按合理的供电曲线配电,炼⼀炉钢始终⽤⼀个电压档位以及⼤电流冶炼。

铁⽔供应不⾜导致炼钢⼯艺⽐较散乱,炼钢过程中等待时间(换炉盖、换炉体、等铁⽔)较长。

出钢温度普遍较⾼;有的超出出钢温度40多度,根据计算钢⽔温度每提⾼10 ℃,冶炼电耗上升4 kWh / t。

三、降低电耗的措施1、加强废料管理,优化配料⽅案废钢质量是影响电耗的客观因素,⽽原料管理是影响电耗的主观因素。

⾸先应对废钢进⾏处理,过长的废钢应割断,使其不超过0 .5 m,⼤块废钢不得超过500 kg。

对特殊轻薄料须进⾏打包处理,废钢原料应按⼤、中、⼩分别放开堆放。

装料要讲究科学合理,⼤、中、⼩料的合理配⽐为:⼩料15%～25% ,中料45% ～50% ,⼤料35%～45%。

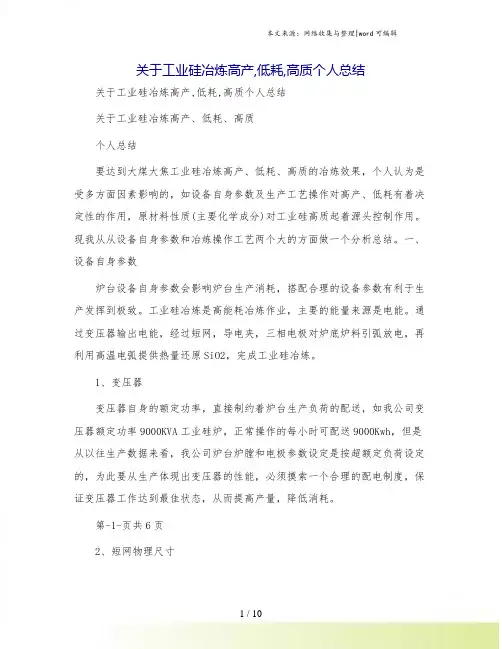

关于工业硅冶炼高产,低耗,高质个人总结关于工业硅冶炼高产,低耗,高质个人总结关于工业硅冶炼高产、低耗、高质个人总结要达到大煤大焦工业硅冶炼高产、低耗、高质的冶炼效果，个人认为是受多方面因素影响的，如设备自身参数及生产工艺操作对高产、低耗有着决定性的作用，原材料性质(主要化学成分)对工业硅高质起着源头控制作用。

现我从从设备自身参数和冶炼操作工艺两个大的方面做一个分析总结。

一、设备自身参数炉台设备自身参数会影响炉台生产消耗，搭配合理的设备参数有利于生产发挥到极致。

工业硅冶炼是高能耗冶炼作业，主要的能量来源是电能。

通过变压器输出电能，经过短网，导电夹，三相电极对炉底炉料引弧放电，再利用高温电弧提供热量还原SiO2，完成工业硅冶炼。

1、变压器变压器自身的额定功率，直接制约着炉台生产负荷的配送，如我公司变压器额定功率9000KVA工业硅炉，正常操作的每小时可配送9000Kwh，但是从以往生产数据来看，我公司炉台炉膛和电极参数设定是按超额定负荷设定的，为此要从生产体现出变压器的性能，必须摸索一个合理的配电制度，保证变压器工作达到最佳状态，从而提高产量，降低消耗。

第-1-页共6页2、短网物理尺寸短网是传输电能主要的设备，短网铜管的质量优劣直接影响电能传输质量，如我公司短网横截面直径在60mm，那么按9000KVA负荷，则通过的电流密度是非常大的，若短网质量差，短网上电能线损将会更多，所以如何保证短网的物理直径和质量对增产降耗有着很实际的现实意义，只有合理的短网参数才能够有效的降低炉台生产消耗，提高生产产量。

3、炉膛参数及极心圆炉膛参数包括炉膛直径和炉膛深度，由于炉台生产时间长，设备均出现移位现象，导致原来设定参数变化等，比如我公司3#炉年度一周期极心圆过大，导致中心三角区不化料，特别生产时间的延续，坩埚逐渐缩小，直致三角区形成死料，阻碍三相电极坩埚连通。

所以新开炉应复核炉膛参数，主要是极心圆大小，确保开炉后炉台正常运行，提高产量，降低消耗。

硅锰冶炼中影响电耗的原因及如何合理降低吨产品电耗措施2020.1.9一、影响产品冶炼电耗的主要因素1、原料对吨产品冶炼电耗的影响冶炼锰硅合金的主要原料有锰系原料、焦炭等。

焦炭由于成分不稳定等因素，往往导致冶炼炉况波动，使吨产品冶炼电耗高低不一;锰系原料由于进口锰矿价格居高不下以及国内贫矿杂质含量高等因素的制约.导致原料入炉锰频繁上下调整，同时冶炼生产中必将有部分热量和焦炭来还原多余的杂质，使吨产品冶炼电耗难以保持稳定。

表1 原料入炉锰与吨产品冶炼电耗对比表由表1 可以看出。

锰硅合金吨产品冶炼电耗明显受原料入炉锰品位的影响，实际每升高或降低l%，相应冶炼电耗也降低或升高63kwh/t 。

2、生产工艺及操作管理对吨产品冶炼电耗的影响由于操作人员对实际生产工艺要求的认识及操作水平高低不一，炉况频繁受偏加料、供电功率波动、三相电极做功不均衡、超负荷运行等因素的影响.使吨产品冶炼电耗升高。

3、设备装备及运行状况对吨产品冶炼电耗的影响目前.行业内大部分在线矿热炉普遍设备装备差、劳动强度高、机械化程度低。

由于设备逐步老化、原有设计存在一定缺陷，加之电网供电质量不稳定，致使矿热炉有效作业率不足，热停次数和时间增加，直接造成锰硅合金吨产品冶炼电耗升高。

二、降低吨产品冶炼电耗的主要措施1、科学合理供电（1）提高输入炉内的电压有效功率锰硅合金冶炼中用于维持熔池反应区的的高温和热量主要由消耗电能满足。

因为电功率值与电压、电流和功率因数成正比，理论上要求电压波动不超过±5%，主要是一次电压必须稳定，并保持在上限范围内，这样最大限度提高输入炉内的电压有效功率，冶炼才具备取得好的技术经济指标的基础。

（2）适当选用二次电压在炉容和冶炼产品规格相同的情况下，应根据“ 电炉总效率=电效率×热效率”的原则取得最佳效益，即：提高炉温，使Si 利用率提高、渣中跑Mn下降、吨产品冶炼电耗降低。

在保证电极下插适当深度、炉口热损失较小的情况下适当地选用较高一级的二次电压，当输入功率稳定时，二次电流相对较小，这样有利于提高功率因数和电效率;但当二次电压过高、电弧过长，必然需要上抬电极，热损失增加。

降低电耗的几点途径降低电耗是每个高能耗冶炼所必需专注的课题，是企业降本增效的一个重要环节。

电耗在高碳锰铁合金生产中占生产成本约为1/3，减少电能消耗，势在必行。

下面就几方面来说，如何降低电耗。

1、原料管理严格控制炉料粒度，原料经过筛分，剔除粉料，把粉料进行烧结或造球后入炉，以保证炉料顺行并为自动化控制创造条件。

炉料粒度，粒度大则吸热面小，熔化速度慢，将影响产量，相对地需多耗电能。

焦炭的粒度与炉料的电阻有关，粒度大则电阻小，影响电极不易深插，随之热损失大，炉温降低不利于生产，电能消耗增加，所以尽可能采用较小的粒度。

但粒度过分小又会阻碍炉气的排出，促使炉况恶化，塌料，喷料等不正常现象的发生，大都是由于炉料中焦炭水分含量高及粉焦（炉料中焦粉和焦灰过多的缘故）过多所引起的。

在冶炼工艺上合格料一定要高于85%，粉料尽可能低于5%。

对矿石进行预处理，使高价态变为低价态，从而达到减少配入焦炭量及生产过程中烟气量少，带走的热量少。

2、选择合适的操作电压稳定电炉生产负荷，如果采用较低的操作电压，故然电炉的操作容易控制，但如果电压过低，电流电压比值过大，则有功功率低，反而要浪费电能，另外长时间用较低的电压生产，则设备的生产能力得不到充分的发挥。

反之，采用过高的电压生产，又会引起电极不易深插（埋），造成炉况恶化，结果炉料面温度过高，增加热能的损失，电耗增高。

在冶炼工艺上必须选择一个最佳的电气参数。

选择适当的操作电压，维持较高的生产负荷是节能的重要因素之一。

现采取低压高负荷操作，选用三档，140A的一次侧电流。

4#炉2011年1月25日统计有功功率电量及无功功率电量如下：从表中可以看出二次侧功率因数偏低。

3、提高电炉的动转率提高电炉的动转率，减少小停电次数，长时间停炉。

长时间停炉致使炉温大幅度下降，在次启动电炉时，势必又要消耗更多的电能来恢复炉温，每停一次电总要浪费一些电能。

建议恢复电极自动压放装置，减少电炉热停炉次数，也可延长操作机械的使用年限。

锰硅合金生产节能措施随着世界各国对能源消耗的关注，节能降耗已经成为锰硅合金行业的重要环节，也是企业生存的关键。

锰硅合金的生产有电炉法和高炉法两种，我国主要使用电炉法生产，降低电耗可以从以下方面入手。

1、提高炉料电阻节约电能的根本思想是提高电弧电阻炉的有功功率。

根据功率公式（P＝I2R），提高R料,从而提高有功功率。

2、调整焦炭配入量和粒度级配焦炭层过厚，电极上抬，熔池温度低，熔体从炉内排出不畅；焦炭层过薄，电极插入过深，易翻渣，恶化炉况，影响电耗。

两种情况都会导致渣比增大，增加电耗。

因此控制合适的焦炭厚度至关重要，通过调整粒度可以达到这一目的。

3、降低渣比降低渣比可以减少热损失，提高锰回收率，有效地降低电耗。

主要措施有提高Mn、Si的还原率和适当提高炉温。

4、合理渣型炉渣成分决定着合适的冶炼温度、碱度、粘度、电性等因素，并影响元素在合金与炉渣中的分配。

锰硅合金生产的理想炉渣成分为：MnO8％～10％，CaO12％～15％，MgO4％～5％，SiO232％～36％，Al2O334％～43％。

5、提高入炉含锰物料品位对于锰硅合金冶炼，提高入炉锰品位，可以提高锰回收率，降低电耗。

锰矿品位低，则渣量大，还原剂、熔剂消耗增多，导致电量增加。

实验表明，入炉锰矿品位每降低1％，就将多消耗64kWh/t的电。

6、选取合理的冶炼周期矿热炉冶炼锰硅合金的周期，是由炉内熔池反应区容积大小和渣中元素Mn、Si的还原程度决定的，实际生产中常根据炉内不发生“翻渣”现象为界。

适当延长冶炼时间，从而达到锰硅合金矿热炉实施低渣比冶炼操作。

由于入炉有功功率的提高，保证了炉内焦炭层反应区的高温条件，使Mn、Si的还原率大幅度提高，节省了电能。

但冶炼时间不能过长,否则出铁温度过高将造成合金中锰的挥发损失，降低Mn的回收率。

此外，MnO含量已接近还原平衡的“乏渣”，留在炉内，会使冶炼电耗增加。

因而，根据具体的操作条件，通过实践决定合理的冶炼时间。

冶炼电耗超标整改措施(一)冶炼电耗超标整改措施背景介绍冶炼过程中，电耗超标是常见的问题之一，不仅造成能源浪费，也增加了生产成本。

为解决这一问题，下面列举了一些有效的整改措施，以降低冶炼电耗，提高能源利用效率。

措施一：设备优化•升级电炉：采用能耗更低、效率更高的电炉设备，提高冶炼效率，降低电耗。

•定期维护：对设备进行定期检修和保养，确保设备工作正常、高效。

措施二：工艺调整•调整炉温：根据实际情况，优化炉温设定，避免过高或过低的炉温对电耗的影响。

•优化炉料配比：合理选择炉料比例，确保炉料燃烧效率，减少能源浪费。

措施三：能量回收利用•废热回收利用：利用余热发电或供暖，将废热转化为可再生能源，提高能源利用效率。

•废气处理：采用先进的废气处理装置，将排放的废气进行处理，减少环境污染。

措施四：管理优化•提高员工意识：加强员工培训，提高他们对节能环保的重要性的认识，培养他们的节能意识。

•监测与分析：建立电耗监测系统，对电耗进行实时监测和分析，及时发现问题，采取措施予以解决。

结论通过设备优化、工艺调整、能量回收利用和管理优化等一系列措施的实施，可以有效降低冶炼电耗，提高能源利用效率。

这不仅有助于减少资源浪费，改善环境质量，还可以为企业节约成本，提高经济效益。

我们应该不断探索创新，共同推动冶炼行业的可持续发展。

行动计划为了全面落实上述整改措施，以下是一份简要的行动计划，以指导冶炼企业在冶炼电耗超标整改方面的工作：1.确定目标：设定减少电耗的具体目标，例如降低10%的电耗。

2.组建专业团队：成立由技术人员、工程师和管理人员组成的团队，负责整改工作的规划和实施。

3.设备优化：评估现有设备的性能和效率，鉴定需要升级或更换的设备，并制定改造计划。

4.工艺调整：分析现有工艺过程，发现潜在的优化点，并根据实际情况进行合理调整。

5.能量回收利用：调查现有废热和废气的排放情况，寻找回收利用的机会，并进行投资估算。

6.管理优化：加强员工培训，提高节能意识，建立电耗监测系统，进行定期的数据分析和评估。

硅锰合金电耗嘿，咱今儿就来好好聊聊硅锰合金电耗这档子事儿！你说这硅锰合金电耗，就像咱过日子得算计柴米油盐一样重要。

电耗要是高了，那成本不就蹭蹭往上涨啦，就好像你本来打算买个自行车，结果这花费都够买小汽车啦！咱先得明白，硅锰合金生产就跟盖房子似的，每个环节都得精心对待。

从原料的选择开始，那可不能马虎，就跟你挑菜一样，得挑新鲜水灵的呀。

要是原料不好，那后面电耗能不高嘛！然后呢，这工艺就像是做菜的火候，得掌握好咯。

温度高了低了都不行，得恰到好处。

你想想，火大了菜糊了，火小了半天不熟，这不就浪费能源嘛！就好比那电，用多了心疼，用少了又怕质量不行。

还有啊，设备也很关键呀！这就好比战士手里的武器，你拿着把钝刀能打胜仗吗？好的设备就像是一把锋利的宝剑，能让咱在硅锰合金生产的战场上披荆斩棘，还能省不少电呢！咱再说说操作工人，他们就像是厨师，手艺好才能做出美味佳肴。

操作熟练的工人，那就能把电耗控制得稳稳的，就像老司机开车，又稳又省油。

要是碰到个新手，那可就没准咯，说不定电就哗哗地流走啦！咱平时也得注意保养维护这些设备呀，就跟咱爱护自己身体一样。

你不保养，身体能好吗？设备不维护，能高效工作吗？那电耗能不上去吗？咱举个例子哈，有个工厂，之前那电耗高得吓人，老板愁得头发都白了几根。

后来呢，他们仔细研究了各个环节，换了好原料，改进了工艺，给设备做了个大保健，还培训了工人。

嘿，你猜怎么着，电耗一下子就降下来了，那成本也跟着下来了，老板笑得嘴都合不拢啦！所以说呀，这硅锰合金电耗可不是小事，咱得重视起来。

从每个细节入手，就像蚂蚁搬家一样，一点一点把电耗降下来。

咱不能只盯着眼前的利益，得长远考虑呀。

你说是不是这个理儿？总之呢，要想把硅锰合金电耗控制好，就得像个勤劳的小蜜蜂，精心照料每一个环节。

只有这样，咱才能在这个行业里站稳脚跟，才能让咱的工厂像棵大树一样茁壮成长！可别小瞧了这电耗，它可关系着咱的钱包和未来呢！。

基于节能条件的硅锰合金生产技术分析摘要：硅锰合金生产中普通存在渣铁分离不好、翻渣、电流送不上、产量低、电耗高等问题，在很大程度上导致了能耗较高、污染难以控制。

论文分析了传统的硅锰生产污染控制方式及不足，分析了硅锰合金生产节能技术及应用，旨在为硅锰合金生产企业提供一些参考和简介，实现节能环保。

关键词：硅锰合金；生产；节能技术锰硅合金是炼钢常用的复合脱氧剂，也是低碳锰铁和电硅热法生产金属锰的还原剂。

随着我国钢铁工业的快速发展和需求的扩大，铁合金工业得到了长足的发展与进步。

2018年，我国的硅锰产量达到了 945万吨，占铁合金产量的比重达到30.3%，相比2017年增长了1.43倍。

硅锰产能逐渐向宁夏、广西、内蒙古、贵州等地转移，是增产的主要省份，在建产能也主要集中在云南、内蒙古、宁夏、贵州、重庆等地。

宁夏晟晏、乌兰察布旭峰新创和惠义铁合金等公司，是硅锰企业产量排名靠前的企业。

在倡导环保节能的背景下，硅锰合金在生产过程需要合理运用各种控制措施，才能实现节能降耗目标。

因为硅锰合金企业在生产过程中，会向外部排放大量的烟尘、粉尘、二氧化硫等有害气体，对大气造成污染；产生挥发酚、氰化物、氨氮等对水体污染的物质，以及尘泥、废渣等固体污染物。

硅锰铁合金生产给环境带来的污染，要求企业要重视节能生产、清洁生产，更好地保护环境。

一、传统的硅锰生产污染控制方式及不足传统的硅锰生产污染控制，理念上采取末端控制的思路，即在污染产生之后，针对大气污染、水污染或固体污染采取针对性的措施。

这种控制理念，在硅锰合金生产早期的污染控制中，发挥了重要的作用，然而伴随硅锰合金企业生产效率的提升、工业化进程的加快，这种理念的不足越来越多，例如投资成本越来越大、经济效益越来越低、污染控制效果越来越差等。

从工艺方面来看，传统的硅锰生产污染控制主要通过计算机和留渣法进行控制，例如空心电极设备的运用，改进了矿热炉自身的用电，起到了节能降耗效果；此外还有一些直流矿热炉、低压补偿、低频供电等技术也运用到了硅锰合金生产中，对保护环境、控制污染起到了较好作用。

冶炼电流、电压的调节对高效冶炼硅锰的影响摘要本文论述了调节电流、电压对提高电炉产量、节能的可行性和必要性，介绍了硅锰冶炼中电流电压的调整原理及计算确定方法，关键词电流；最佳控制；电压；调节；硅锰；熔炼1.硅锰合金组成结构和冶炼方式简介硅锰合金的冶炼有别于一般高炉和中频炉等的冶炼，高炉是热风炉，通过热风热对矿石进行熔炼高温还原。

中频炉通过电磁加热进行冶炼。

而铁合金硅锰合金的冶炼是通过，三个导电电极【内充满烧成结晶状态的自培电极糊（由固体碳素材料和粘结剂组成)】深插于由锰矿石、焦炭、硅石、莹石等原料中加热。

通过电炉特种变压器—短网—电极通电产生电弧，电流热进行熔炼，矿石经过高温充分熔解，生成硅酸盐后通过碳C还原成硅锰合金产品。

入炉冶炼电功率方式是大电流、低电压。

6300KVA~12500KVA电炉，二次电压165V以下。

12500KVA以上，冶炼二次电压在165~250V之间。

而冶炼的二次电流则几万到十几万、甚至几十万安培不等，不同的电炉参数不同。

功率越大的电炉则冶炼二次电压越高，冶炼二次电压取决于硅锰电炉的三个电极生成的圆周直径，以及电炉对产弧弧光的要求。

电炉功率越大极心圆直径越大，那么电压就会越高，但一般不高于280V，主要是考虑电炉的绝缘条件承受能力。

生产过程根据炉况不断的调节电压电流，以达到最大和最佳的冶炼功率，减少损耗、热量流失，提高产能。

而怎样把电炉冶炼电流、电压做到最合理的匹配，是我们要探讨的目的。

1.治炼电流的控制那么硅锰生产冶过程中，是不是电流越大来冶炼、效率就越高、产量就越高、效果越好呢，答案是否定的。

每个电弧炉都有其固定设计的参数，电炉在设计好之后，某些参数就会定死（多大容量的电炉以KVA为准，那么参数就有一个标准，比如短网尺寸，极圆心、电极筒直径等已然确定）。

所以我们要讨论的是一定容量下电炉的最佳冶炼效果。

因为铁合金电炉变基本都需要超负载运行，所以从电效率的角度出发的，冶炼电流是由短网的参数和特性决定的，也就是说冶炼电流的大小由短网（一般为紫铜材料做成）来决定，必须在短网的承受能力之内，找到最佳的电流进行冶炼。

冶炼用电量冶炼用电量是指在冶炼过程中所需的电力能源消耗量。

随着工业的发展和技术的进步，冶炼用电量在金属冶炼、有色金属冶炼、钢铁冶炼等行业中扮演着重要的角色。

本文将从冶炼用电量的概念、影响因素、节约措施等方面进行探讨。

一、冶炼用电量的概念冶炼用电量是指在冶炼过程中所消耗的电力能源。

冶炼过程通常包括矿石的破碎、磨矿、选矿、熔炼等环节，而这些环节都需要大量的电力供应。

因此，冶炼用电量成为衡量冶炼工艺和设备能耗的重要指标。

1. 冶炼工艺：不同的冶炼工艺对电力的需求量有所不同。

例如，电炉熔炼相对于传统的燃气熔炼更加节能，能够有效降低冶炼用电量。

2. 设备能效：冶炼过程中使用的设备能效直接影响电力的消耗量。

高效的设备能够将电能转化为热能或机械能的效率提高，从而减少能源的浪费。

3. 原材料质量：原材料的质量直接影响到冶炼过程中的能耗。

优质的原材料能够提高冶炼的效率，减少能源的消耗。

4. 工艺控制：合理的工艺控制能够减少能源的浪费。

通过优化冶炼过程中的温度、压力等参数，可以实现能耗的最小化。

三、节约冶炼用电量的措施1. 优化冶炼工艺：选择高效的冶炼工艺，如电炉熔炼等，能够有效降低冶炼用电量。

2. 更新设备：使用节能高效的设备替代老化的设备，能够提高设备的能效，并减少能源的消耗。

3. 提高原材料利用率：通过优化原材料的质量和配比，提高冶炼过程中的原材料利用率，从而降低能源的消耗。

4. 强化工艺控制：通过监测和控制冶炼过程中的温度、压力等参数，实现能耗的最小化。

5. 发展清洁能源：积极发展和利用清洁能源，如风能、太阳能等，减少对传统能源的依赖，从而降低冶炼用电量。

总结：冶炼用电量是冶炼过程中所需的电力能源消耗量，其大小受到冶炼工艺、设备能效、原材料质量和工艺控制等多个因素的影响。

为了节约冶炼用电量，可以采取优化工艺、更新设备、提高原材料利用率、强化工艺控制和发展清洁能源等措施。

通过这些措施的实施，可以实现冶炼过程中能源的有效利用，减少资源的浪费，进而促进工业的可持续发展。
