JGJ142-2023地面辐射供暖技术规程前言本规程是根据建设部建标<2023>84号文件“有关印发《二〇〇一-二〇〇二年度工程建设城建、建工行业原则制定、修订计划》旳告知”旳要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。

本规程主要由以热水为热媒和以发烧电缆为热源旳，地面辐射供暖工程中旳设计、材料选择、施工、调试验收等几方面内容构成。

第一章总则第1.1.1条为了规范地面辐射供暖工程旳设计、施工和验收工作，做到技术先进、经济合理、安全合用和确保工程质量，特制定本规程。

第1.1.2条本规程合用于新建旳工业和民用建筑内，以热水为热媒或以发烧电缆为热源旳，地面辐射供暖工程旳设计、施工和验收。

第1.1.3条进行地面辐射供暖工程旳设计、施工和验收时，除应执行本规程外，尚应符合国家现行旳有关原则、规范等旳要求。

第二章术语第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）以温度不高于60℃旳热水为热媒，在埋置于地面如下填充层中旳加热管内循环流动，加热整个地板，经过地面以辐射和对流旳热传递方式向室内供热旳一种供暖方式。

第2.1.2条分集水器（manifold）水系统中，用于连接各路加热管供、回水旳配、集水装置。

第2.1.3条面层（surface course）建筑地面直接承受多种物理和化学作用旳表面层。

第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡旳构造层。

第2.1.5条隔离层（isolating course）预防建筑地面上多种液体或地下水、潮气透过地面旳构造层。

第2.1.6条填充层(filler course)在绝热层或楼板基面上设置加热管或发烧电缆用旳构造层，用以保护设备并使地面温度均匀。

第2.1.7条绝热层（insulating course)用以阻挡热量传递，降低无效热耗旳构造层。

低温热水地面辐射供暖技术规程《低温热水地面辐射供暖那些事儿》嘿，朋友们！咱今儿来聊聊低温热水地面辐射供暖这档子事儿。

你说这大冬天的，谁不想一回家就像掉进了暖乎乎的怀抱呀！低温热水地面辐射供暖就能给咱这种享受。

想象一下，在寒冷的冬日，回到家，脱了鞋，光脚踩在那暖烘烘的地板上，哎呀，那感觉，别提多惬意了。

咱先来说说这供暖系统咋装。

就跟咱盖房子一样，得有个好基础不是。

这地暖管的铺设就得精心，可不能马虎。

就像咱包饺子，馅儿得放得恰到好处，不然饺子就不好吃啦。

管子铺得好，热起来才均匀，家里每个角落都能暖暖的。

还有啊，那热水也得讲究。

水温不能太高也不能太低，就像咱做饭火候得掌握好。

水温太高了，管子受不了，万一哪天“发脾气”爆了可咋办；水温太低了，那家里暖得慢悠悠的，咱等得都要急死啦。

再说说这地板吧。

可别随便挑个地板就往上铺，得选那种适合地暖的。

有些地板受热可能会变形，那可就难看啦，就像人要是穿了不合身的衣服，多别扭呀。

我记得有次去朋友家，他们家就装了这低温热水地面辐射供暖。

一进去，哇，那叫一个暖和，我都不想走啦。

朋友得意地说：“咋样，我这地暖好吧，冬天都不用穿厚袜子。

”我心里那个羡慕呀，回家就琢磨着自己也装一个。

而且啊，这地暖可比那些传统的暖气片好多啦。

它不占地方呀，家里看起来清清爽爽的。

不像暖气片，还得占一面墙，看着都碍眼。

当然啦，任何东西都有它的优缺点。

这地暖也有让人头疼的时候，比如万一出了啥问题，修起来可麻烦了。

得把地板撬开，那场面，想想都心疼。

所以呀，咱安装的时候就得找靠谱的师傅，后期维护也得跟上。

总之呢，低温热水地面辐射供暖是个好东西。

它能让咱的冬天变得温暖又舒适，让咱在家就像在春天里一样。

咱可得好好珍惜它，让它好好为咱服务。

要是你还在犹豫要不要装，听我一句，装了不后悔！就大胆地去享受那暖烘烘的感觉吧，让冬天不再寒冷！。

地面辐射供暖管道管系列计算公式
地面辐射供暖是一种有效的供暖方式，可以提供舒适的室内温度。

为了设计和安装地面辐射供暖管道系统，我们需要使用一些计算公式，以确保系统的效果和效率。

1. 管道流量计算公式：Q = A * V
其中，Q表示管道流量，A表示管道的截面积，V表示管道的流速。

这个公式用于确定在给定的时间内供暖系统中流动的热水量。

通过控制流速和管道截面积可以确保适当的热量分发。

2. 管道尺寸计算公式：d = √(4 * Q / (π * V))
其中，d表示管道的直径，Q表示管道流量，V表示管道的流速。

这个公式用于确定适当的管道尺寸，以确保能够容纳所需的流量和流速。

3. 管道长度计算公式：L = (ΔT * R * A) / (Q * C)
其中，L表示管道的长度，ΔT表示供暖水温度和回水温度之间的温差，R表示供暖水在管道中的热阻，A表示管道的截面积，Q表示管道流量，C表示供暖水的比热容。

这个公式用于确定适当的管道长度，以确保能够提供足够的热量。

4. 管道功率计算公式：P = Q * ΔT * C
其中，P表示供暖系统的功率，Q表示管道流量，ΔT表示供暖水温度和回水温度之间的温差，C表示供暖水的比热容。

这个公式用于确定供暖系统所需的功率，以确保能够提供足够的热量满足室内需要。

这些计算公式可以帮助我们设计地面辐射供暖管道系统，并确保系统的运行效率和舒适性。

在使用这些公式时，我们需要准确测量相关参数，并选择合适的管道尺寸和流速，以满足供暖需求。

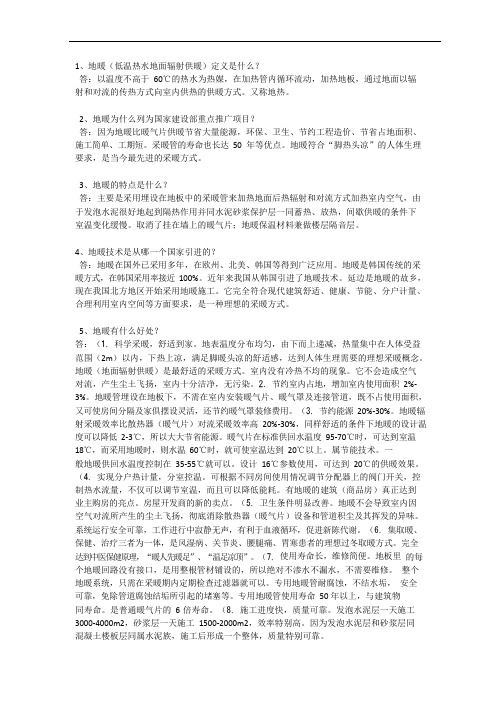

1、地暖（低温热水地面辐射供暖）定义是什么？答：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

又称地热。

2、地暖为什么列为国家建设部重点推广项目？答：因为地暖比暖气片供暖节省大量能源，环保、卫生、节约工程造价、节省占地面积、施工简单、工期短。

采暖管的寿命也长达50 年等优点。

地暖符合“脚热头凉”的人体生理要求，是当今最先进的采暖方式。

3、地暖的特点是什么？答：主要是采用埋设在地板中的采暖管来加热地面后热辐射和对流方式加热室内空气，由于发泡水泥很好地起到隔热作用并同水泥砂浆保护层一同蓄热、放热，间歇供暖的条件下室温变化缓慢。

取消了挂在墙上的暖气片；地暖保温材料兼做楼层隔音层。

4、地暖技术是从哪一个国家引进的？答：地暖在国外已采用多年，在欧州、北美、韩国等得到广泛应用。

地暖是韩国传统的采暖方式，在韩国采用率接近100%。

近年来我国从韩国引进了地暖技术。

延边是地暖的故乡，现在我国北方地区开始采用地暖施工。

它完全符合现代建筑舒适、健康、节能、分户计量、合理利用室内空间等方面要求，是一种理想的采暖方式。

5、地暖有什么好处？答：（1．科学采暖，舒适到家。

地表温度分布均匀，由下而上递减，热量集中在人体受益范围（2m）以内，下热上凉，满足脚暖头凉的舒适感，达到人体生理需要的理想采暖概念。

地暖（地面辐射供暖）是最舒适的采暖方式。

室内没有冷热不均的现象。

它不会造成空气对流，产生尘土飞扬，室内十分洁净，无污染。

2．节约室内占地，增加室内使用面积2%- 3%。

地暖管埋设在地板下，不需在室内安装暖气片、暖气罩及连接管道，既不占使用面积，又可使房间分隔及家俱摆设灵活，还节约暖气罩装修费用。

（3．节约能源20%-30%。

地暖辐射采暖效率比散热器（暖气片）对流采暖效率高20%-30%，同样舒适的条件下地暖的设计温度可以降低2-3℃，所以大大节省能源。

暖气片在标准供回水温度95-70℃时，可达到室温18℃，而采用地暖时，则水温60℃时，就可使室温达到20℃以上。

地面辐射供暖地暖是地板辐射采暖的简称，英文为Radiant Floor Heating，是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。

低温地面热媒在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。

地面辐射供暖符合中医“温足顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。

地面辐射供暖（简称地暖）是一项既古老又崭新的技术。

在中国地面采暖可追溯到明朝末年，为皇宫王室才能拥有的取暖方式，如现存中国的故宫，在青砖地面下砌好烟道，冬天通过烟道传烟并合理配置出烟窗以达到把青砖温热而后传到室内，使室内产生温暖的效果。

以后中国北方农村出现火墙、火炕的取暖方式，韩国、日本出现地炕。

从古至今，人类不断传承文明，开拓创新，发展进步。

现在随着科技时代的到来，地面供暖技术已从原始的烟道散热火炕式采暖发展成为以现代材料为热媒的地面辐射供暖。

该技术早在上世纪30年代就在发达国家开始应用，中国在50年代就已将技术应用于人民大会堂、华侨饭店等工程中。

地暖结构分类地面辐射供暖按照供热方式的不同主要分为水地暖和电地暖，而电地暖又有发热电缆采暖和电热膜采暖碳纤维电暖之分。

水地暖即低温热水地面辐射供暖是以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射（主要）和对流（次要）的传热方式向室内供热的供暖方式。

发热电缆地面辐射供暖是以低温发热电缆为热源，加热地板，通过地面以辐射主要）和对流（次要）的传热方式向室内供热的供暖方式。

常用发热电缆分为单芯电缆和双芯电缆。

双芯电缆没有磁场和辐射低温辐射电热膜是一种通电后能发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工、热压在绝缘聚酯薄膜间制成。

工作时以碳基油墨为发热体，将热量以辐射的形式送入空间，使人体得到温暖。

水地暖的构成有：锅炉，分集水器，地面盘管，干式地暖模块、地面辅材、温控器，及部分弯头等配件。

低温热水地面辐射供暖工艺技术低温热水地面辐射供暖是一种采用低温热水通过地板辐射加热的供暖方式。

与传统的暖气片供暖相比，低温热水地面辐射供暖具有更加舒适、节能、环保的特点。

首先，低温热水地面辐射供暖可以提供更为舒适的供暖效果。

地板辐射采用整体辐射方式，可以使室内温度分布更为均匀，避免了传统暖气片供暖中存在的“头热脚冷”的情况。

同时，地板辐射还能够使人体感受到自下而上的温暖，让人感到更加舒适。

其次，低温热水地面辐射供暖具有较高的能源利用效率。

由于采用低温热水进行供暖，不需要高温水进行循环，因此不仅减少了能源消耗，还降低了供暖设备的负荷。

与传统暖气片相比，低温热水地面辐射供暖可以节约20%以上的能源。

此外，低温热水地面辐射供暖还具有环保的特点。

采用低温热水进行供暖，减少了燃烧废气的产生，降低了空气污染物的排放。

同时，地板辐射供暖还能减少室内空气的对流，减少了灰尘和细菌的传播，有利于室内空气质量的提升。

最后，低温热水地面辐射供暖的工艺技术相对成熟。

该供暖方式需要在地面铺设相应的供暖管道，并与热水锅炉、循环水泵等设备相连接。

在供暖设计过程中，需要考虑室内外温差、室内外热量传输等因素，以确保供暖效果和能源利用效率的最佳平衡。

综上所述，低温热水地面辐射供暖是一种舒适、节能、环保的供暖方式。

随着科技的不断进步，该技术将更加成熟并逐渐被广泛应用。

低温热水地面辐射供暖是一种相对较新的供暖方式，但已经得到了广泛的应用和认可。

这种供暖方式的工艺技术在不断的发展和改进中，不仅能够满足人们对舒适室内环境的需求，还能够减少能源消耗和环境污染。

下面将详细介绍低温热水地面辐射供暖的技术特点和应用优势。

低温热水地面辐射供暖的技术特点主要包括以下几个方面：首先，低温热水地面辐射供暖采用了水作为传热介质，将热水通过供暖管道传输到地面下方。

由于采用了低温水进行供热，传热效果相对较好，热量能够更加均匀地传递到整个室内空间。

与传统的暖气片相比，地面辐射供暖能够避免了暖气片上部热量积聚、下部不热的问题，让人们能够感受到全身的温暖。

地板辐射供暖运行操作规程1.运行前的准备1）运行前应进行全面检查。

热交换站内所有阀门严密、灵活、五泄露，附件（压力表、温度计、排气阀、安全阀）安全可靠，换热器、除污器无堵塞。

2）电器系统安全可靠。

3）仪表齐全准确。

4）水处理和补水设备正常。

2.运行调节1）开启软水器出水阀门，生产软水使软水充满水箱。

2）启动补水泵对室内系统补水，打开站内及楼内高点放气阀进行放气，待排气出水后关闭放气阀；对室内系统的补水，宜先打开引入口回水管阀门，同时打开室内系统高点集汽罐阀门进行放气，待出水完全无气水混合现象时关闭集气阀门，打开温水循环泵排气阀排出泵内空气。

3）打开站内二次供回水所有阀门（除污器旁通阀门、循环泵出口阀应处于关闭状态），开启循环泵进口阀门，复检一次以确保阀门处于开启状态。

4）启动循环泵：启动循环泵电源，然后缓缓开启循环泵出口阀门，直至循环泵达到正常运行状态，确保电机电流不超过额定值。

5）缓缓开启一次网所有供回水阀门（除污器旁通阀门迎关闭），打开一次网供回水高点放汽阀，至出水后关闭；至此，换热站已处于冷热交换状态。

6）一次网的阀门经热力厂人员调节后，值班人员不可随意调节，如需开关一次网阀门时，必须通知热力厂人员到场。

7）当班人员认真做好《运行记录》、《用户测温记录》，以便发现供热中出现的问题。

8）供热水温控制：A．初供时供热水温应控制在低温运行，一般在25℃为宜，两小时后逐步加温，24小时后基本达到标准温度。

B．正常运行中要严格控制供水温度，绝不允许过超标准水温。

C．注意要根据天气变化和各房间空调需求及时调整供水温度，在保证供暖要求的前提下，节约能源。

3.突发事件的处理1）停电：运行过程中出现停电现象时，应立即关闭一次网供回水阀门，同时关闭循环泵出口阀门，记下原开度，然后关闭循环泵电源。

供电恢复后，先启动循环泵，缓慢打开出水口阀门打开至原开度，然后将一次供水阀门打开至原开度。

2）停水：如发生自来水停水现象或软水器出水量不能满足补水需要时，应立即关闭循环泵，然后按1的顺序关闭阀门，待自来水通水或软水箱充满水后，打开各种用户系统高点集气罐阀门，启动补水泵，带排气出水后关闭，补水至工作压力，然后按1的顺序开启阀门。
