地板辐射采暖系统施工方案
一、引言
地板辐射采暖系统是一种通过地板表面辐射热量的方式来实现室内舒适供暖的系统。

本文将介绍地板辐射采暖系统的施工方案，包括材料准备、施工步骤和注意事项等内容。

二、材料准备
在进行地板辐射采暖系统施工之前，需要准备以下材料：
•地板辐射采暖系统管道（一般为PEX管或PE管）
•地板辐射散热板
•散热管支架
•热水循环泵
•水温调节阀
•管道连接件
•绝缘材料
•标准工具箱
三、施工步骤
1. 确定地板辐射采暖系统布局
在进行施工之前，需要根据室内布局确定地板辐射采暖系统的布置方案，包括散热板的位置和管道的走向等。

2. 安装散热管支架
根据布局方案，在地面上安装散热管支架，以支撑散热板和管道。

3. 安装散热板和管道
将散热板按照布局方案安装在散热管支架上，并连接好各个板块之间的管道。

4. 安装热水循环泵和水温调节阀
将热水循环泵和水温调节阀安装在系统中，保证热水的循环流动和温度控制。

5. 连接管道
根据布局方案，连接好散热板上的管道与热水循环泵、水温调节阀等设备之间的管道。

四、注意事项
•在施工过程中，要确保管道连接处的密封性，避免漏水现象。

•在散热板安装时，要注意散热管支架的稳固性，以防板块松动。

•在散热板和地面之间要加入绝缘材料，避免热量损失和地板受损。

五、总结
通过本文对地板辐射采暖系统施工方案的介绍，可以更好地了解这种供暖系统的构成和施工要点。

在实际施工过程中，要严格按照施工方案进行操作，确保系统的正常运行和使用效果。

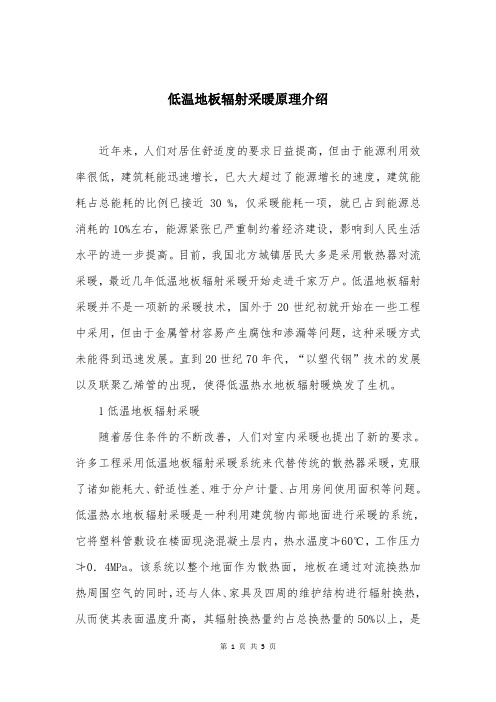

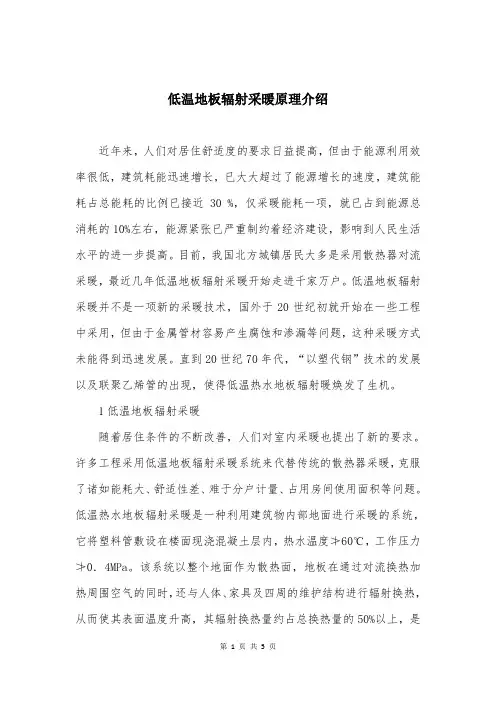

低温地板辐射采暖原理介绍近年来，人们对居住舒适度的要求日益提高，但由于能源利用效率很低，建筑耗能迅速增长，已大大超过了能源增长的速度，建筑能耗占总能耗的比例已接近30 %，仅采暖能耗一项，就已占到能源总消耗的10%左右，能源紧张已严重制约着经济建设，影响到人民生活水平的进一步提高。

目前，我国北方城镇居民大多是采用散热器对流采暖，最近几年低温地板辐射采暖开始走进千家万户。

低温地板辐射采暖并不是一项新的采暖技术，国外于20世纪初就开始在一些工程中采用，但由于金属管材容易产生腐蚀和渗漏等问题，这种采暖方式未能得到迅速发展。

直到20世纪70年代，“以塑代钢”技术的发展以及联聚乙烯管的出现，使得低温热水地板辐射暖焕发了生机。

1低温地板辐射采暖随着居住条件的不断改善，人们对室内采暖也提出了新的要求。

许多工程采用低温地板辐射采暖系统来代替传统的散热器采暖，克服了诸如能耗大、舒适性差、难于分户计量、占用房间使用面积等问题。

低温热水地板辐射采暖是一种利用建筑物内部地面进行采暖的系统，它将塑料管敷设在楼面现浇混凝土层内，热水温度≯60℃，工作压力≯0．4MPa。

该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度升高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统，可以有效地解决散热器采暖存在的问题。

低温热水地板辐射采暖节省燃料，电能消耗低，是最经济的供暖系统。

1.1舒适、卫生、保健传统的散热器采暖热量主要集中在房间的中上部，上热下凉，人们有口干舌燥的感觉。

而低温地板辐射采暖是以均匀辐射的方式散热，这是最舒适的采暖方式，室内地面温度均匀，室温自下而上逐渐递减，给人以脚暖头凉的感觉，符合“温足凉顶”的中医健身理论，能改善人体血液循环，促进新陈代谢。

同时，散热器采暖方式主要依靠自然对流方式传热，由于热源温度较高，因而空气流速较大;而地板采暖主要依靠辐射和自然对流两种方式传热，使用较低温度的热媒，避免了室内空气的强烈对流热交换，空气流速低，大大减少了因对流所产生的尘埃对室内空气的二次污染。

地辐射采暖
地辐射采暖是一种采用地热能作为供热源的技术。

它利用地下的地热能源进行供暖，通过在地板或地面下铺设导热材料和采暖设备，将地下的热能传导至室内，提供舒适的室温。

地辐射采暖的工作原理是将地下的热能通过导热材料传导至室内空间，使室温均匀分布，达到暖风不燥、地暖舒适的效果。

地辐射采暖系统一般包括热泵、地暖管路、温控系统等组成。

与传统的暖气片或空调系统相比，地辐射采暖有以下优势：
1. 舒适性更好：地辐射采暖能够实现全面、均匀的供暖，避免了传统供暖方式中热空气上升造成的鼻干、喉咙不适等问题。

2. 节能环保：地辐射采暖利用地下地热能源进行供热，相比传统的燃煤、燃气供暖方式，可以减少对化石燃料的依赖，减少二氧化碳等温室气体的排放。

3. 空间利用率高：地辐射采暖的设备一般安装在地板或地下，不占用室内空间，可以更好地利用室内空间。

4. 维护成本低：地辐射采暖的设备寿命长，维护成本低，使用寿命一般可达20年以上。

然而，地辐射采暖也有一些局限性，如安装成本较高、需要合适的地热能源、需要进行专业设计和施工等。

因此，在选择地辐射采暖时，需要结合实际情况和经济能力做出决策。

低温热水地板辐射供暖系统施工安装指南\目录编制说明一、低温热水地面辐射供暖系统施工1、施工安装前应具备以下条件 (1)2、低温热水地面辐射供暖系统的地面结构，通常由以下结构组成…1~23、施工顺序 (2)4、绝热层的敷设…………………………………………………………2~35、加热管的安装………………………………………………………..3~76、边界保温带、伸缩缝安装………………………………………….7~87、填充层的施工……………………………………………………….8~98、面层的施工 (9)9、卫生间，游泳馆等潮湿环境施工 (10)10、试压 (10)二、调试验收1、调试与试运行 (11)2、竣工验收……………………………………………………………….. ..11~12三、低温热水地板辐射供暖系统有关施行安装图集 (12)低温热水地板辐射供暖地面做法（1）（2）…………………………图号1 低温热水地板辐射供暖地面做法（3）（4）…………………………图号2 低温热水地板辐射供暖地面做法（5）（6）…………………………图号3 低温热水地板辐射供暖地面做法（7）………………………………图号4低温热水地板辐射供暖地面做法（8）…….……………………图号5 低温热水地板辐射供暖地面做法（9）…….……………………图号6 管道密集处隔热做法（10）………………………………………图号7 管道密集处隔热做法（11）………………………………………图号8 伸缩缝做法（12）…………………………………………………图号9 伸缩缝做法（13）…………………………………………………图号10 塑料管固定方法……………………………………………………图号11 分/集水器安装示意图………………………………………………图号12 边界保温带，伸缩缝布置…………………………………………图号13 边界保温带，伸缩缝布置…………………………………………图号14 加热管布置示意图…………………………………………………图号15 加热管布置示意图…………………………………………………图号16 边界保温带，绝热层，加热层，分/集水器安装图例……………图号17编制说明随着碧桂园的业务的不断拓展，机电公司的施工区域也由南方地区扩展至北方地区。

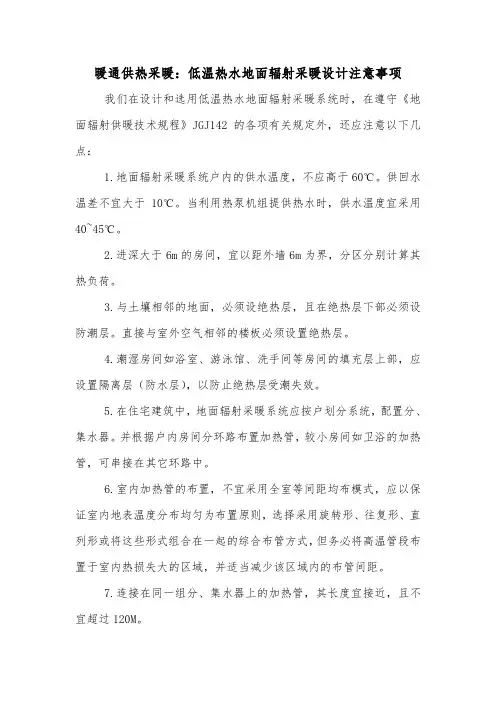

暖通供热采暖：低温热水地面辐射采暖设计注意事项我们在设计和选用低温热水地面辐射采暖系统时，在遵守《地面辐射供暖技术规程》JGJ142的各项有关规定外，还应注意以下几点：1.地面辐射采暖系统户内的供水温度，不应高于60℃。

供回水温差不宜大于10℃。

当利用热泵机组提供热水时，供水温度宜采用40~45℃。

2.进深大于6m的房间，宜以距外墙6m为界，分区分别计算其热负荷。

3.与土壤相邻的地面，必须设绝热层，且在绝热层下部必须设防潮层。

直接与室外空气相邻的楼板必须设置绝热层。

4.潮湿房间如浴室、游泳馆、洗手间等房间的填充层上部，应设置隔离层（防水层），以防止绝热层受潮失效。

5.在住宅建筑中，地面辐射采暖系统应按户划分系统，配置分、集水器。

并根据户内房间分环路布置加热管，较小房间如卫浴的加热管，可串接在其它环路中。

6.室内加热管的布置，不宜采用全室等间距均布模式，应以保证室内地表温度分布均匀为布置原则，选择采用旋转形、往复形、直列形或将这些形式组合在一起的综合布管方式，但务必将高温管段布置于室内热损失大的区域，并适当减少该区域内的布管间距。

7.连接在同一组分、集水器上的加热管，其长度宜接近，且不宜超过120M。

8.加热管的敷设间距一般不应小于150mm，也不宜大于300mm。

9.加热管与墙体表面间的距离，不宜小于200mm。

10.地面面积超过30㎡，或长度大于6m时，每间隔5m应设置宽度8mm的伸缩缝。

11.在填充层与墙（含过门处）、柱等垂直构件的交接处，应预留宽度10mm的不间断伸缩缝。

12.施工图设计中，平面图上应明确地标注出需要设置伸缩缝的位置。

13.为防止管道系统冲洗时脏水流入加热盘，在分水器的进水管与集水器的出水管之间应设置旁通管并配置阀门。

如果在下供下回式采暖系统的供回水共用立管的顶部设置带阀的旁通管，则在分、集水器的进、出水管间可不再设旁通管。

14.在分水器供水管上顺水流方向应安装阀门、过滤器、阀门及泄水管。

关于低温热水地板辐射采暖系统与散热器采暖系统的比较摘要：本文主要通过分析低温热水地板辐射采暖系统与散热器采暖系统的不同点对两种采暖方式进行了详细的比较。

关键词：低温热水地板辐射采暖；散热器采暖；Abstract: This paper talks mainly through the analysis of low temperature hot water floor radiant heating system and radiator heating system of two kinds of heating means different detailed comparison.Key Words: low temperature hot water floor radiant heating; radiator heating;中图分类号：TU832 文献标识码：A 文章编号引言随着建筑科技的突飞猛进，人们对建筑舒适性要求也越来越高，低温热水地板辐射与散热器在世界每个家庭采暖领域中都有着广泛的市场，这两种采暖方式也逐渐成为家庭独立供暖系统的代表，许多采暖用户在两着之间把握不定，下面根据我几年来的工作经验就低温热水地板辐射采暖与散热器采暖进行比较，并发表一些自己的见解。

1、低温热水地板辐射采暖与散热器采暖的主要的导热方式不同传统的对流式散热器供暖方式是以空气对流为主要导热方式，而地暖是以辐射为主要导热方式。

前者供暖方式室内空气温度上高下低，热量分布较不均匀，舒适型较差，能量消耗多，运行成本高。

而后者采暖供热方式是从下向上散发，室内温度分布合理，符合人体需求，不会有预热感。

在对流导热与辐射导热方面相比，前者使室内空气大范围对流，造成室内上层温度高而下层温度低，使人感到头热脚凉且易造成浮尘飞扬，影响室内空气质量。

地暖采暖供热方式是以地板内储存的热能由地面向上辐射加热室内空气，实现了室内温度下层高而上层低，由下而上逐渐降低，给人以头凉脚暖的舒适感觉，俗话说“寒从脚起”，地板辐射的温度曲线符合人体生理学特点，营造了真正符合人体要求的热环境，且达到了室内空气对流极小和基本没有浮尘飞扬的卫生效果，提高了采暖的舒适度，改善了生活质量。

【关键字】规范地板辐射采暖地面施工规范1 地板辐射采暖地面施工顺序1.1正常地板辐射采暖地面施工应按下列顺序进行：抹水泥沙浆找平层；铺设保温材料；铺设反射膜；排地盘管并加以固定；铺设钢丝网；回填混凝土；抹水泥沙浆找平层；按设计要求铺设地面材料。

其中，无法铺设保温材料时，由房屋装修方负责完成。

2 一般规定2.1 地板辐射采暖的安装施工，施工前应具备下列条件：设计图纸及其他技术文件齐全、并已经销售工程师确认；经批准的施工方案或施工组织设计，已进行技术交底；施工力量和机具等，能保证正常施工；施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工的需要；地板辐射采暖的安装工程，环境温度宜不低；房屋装修方地面开槽布管线和其他需要破坏地面的工作全部结束。

地板辐射采暖敷设区域所有杂物清理干净。

2.2管道敷设安装施工必须按设计图纸进行，变更设计时必须有销售工程师的确认文件。

2.3地板辐射采暖工程施工前，应了解建筑物的结构，熟悉设计图纸、施工方案及其他工种配合措施。

安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

2.4加热管安装前，应对材料的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢和杂物。

2.5安装过程中，应防止油漆、沥青或其他化学溶剂污染塑料管道。

2.6管道系统安装间断或完毕的敞口处，应随时封堵。

3 隔热层的敷设3.1热绝缘层应敷设在经过仔细找平的平整基层上。

3.2热绝缘层应铺设平整、搭接严密。

3.3当铺设有真空镀铝聚脂薄膜或夹筋铝箔贴面的热反射层时，除固定加热管的塑料卡钉穿越外，不得有其他的破损。

4 加热管的配管和敷设4.1按设计图纸的要求，进行放线并配管。

4.2同一通路的加热管应保持水平，加热管的弯曲半径不宜小于8倍的管外径。

4.3填充层内的加热管不应有接头。

4.4切割加热管应采用专用工具断口，管口应平整并垂直于管轴线。

4.5加热管应加以固定，可以分别采用以下的固定方式：4.6加热管与保温材料层的固定应做到紧密贴敷。

低温热水地板辐射采暖系统1、地暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用采暖管来加热地板，实现由地面向房间的散热供暖。

其所需供暖热水温度一般不超过60℃。

地暖系统寿命超过50年。

低温热水地板采暖系统在南方的高档别墅中已逐步得到推广，源于别墅独立的中央热水系统的使用。

它很好的解决了南方冬季多雨潮湿、寒冷季节时的生活环境舒适度变差的问题。

同时提高的建筑的档次。

2、系统主要构成地暖系统主要由隔热保温层、采暖管、分集水器、混凝土填充层、温度控制系统组成。

系统总厚度6~7cm，结构见右图。

●隔热保温层：高容重聚苯乙烯保温板，厚度20mm，容重不小于20kg/m3，导热系数≤0.0５。

●采暖管：一般采用PE-Xa，PE-RT塑料采暖专业管，管径Ne16、20、25mm等。

● 混凝土填充层：15#细石混凝土，厚度~5cm。

● 分集水器：作用是连接供水回水的总管，将水分配到各环路，经阀门控制调节各环路的水流量，确保室内设计温度。

● 双温度控制系统：限制室内温度在舒适范围内，并防止地表面温度过高可能造成的地表开裂、起拱的可能。

3、施工过程：●地板辐射供暖的安装工程，施工前具备下列条件：⑴、设计图纸及其它技术文件齐全。

⑵、经批准的施工方案或施工组织设计，已进行技术交底。

⑶、施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。

●地板辐射供暖的安装工程，环境温度宜不低5℃。

● 绝热层的铺设：铺设平整、搭接严密。

当敷有真空镀铝聚脂薄膜贴面层时，不得有破损。

●加热管的配管和敷设⑴、按设计图纸的要求配管敷设，同一通路的加热管保持水平。

⑵、加热管的弯曲半径，不小于5倍外径。

⑶、填充层内的加热管不应有接头。

采用专用工具断管，断口应平整，断口面应垂直于管轴线。

⑷、加热管采用以下的固定方法：用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。

或用塑料卡钉把管固定到绝热层上。
