地面辐射供暖系统控制方式

地板辐射采暖系统施工方案
一、引言
地板辐射采暖系统是一种通过地板表面辐射热量的方式来实现室内舒适供暖的系统。

本文将介绍地板辐射采暖系统的施工方案，包括材料准备、施工步骤和注意事项等内容。

二、材料准备
在进行地板辐射采暖系统施工之前，需要准备以下材料：
•地板辐射采暖系统管道（一般为PEX管或PE管）
•地板辐射散热板
•散热管支架
•热水循环泵
•水温调节阀
•管道连接件
•绝缘材料
•标准工具箱
三、施工步骤
1. 确定地板辐射采暖系统布局
在进行施工之前，需要根据室内布局确定地板辐射采暖系统的布置方案，包括散热板的位置和管道的走向等。

2. 安装散热管支架
根据布局方案，在地面上安装散热管支架，以支撑散热板和管道。

3. 安装散热板和管道
将散热板按照布局方案安装在散热管支架上，并连接好各个板块之间的管道。

4. 安装热水循环泵和水温调节阀
将热水循环泵和水温调节阀安装在系统中，保证热水的循环流动和温度控制。

5. 连接管道
根据布局方案，连接好散热板上的管道与热水循环泵、水温调节阀等设备之间的管道。

四、注意事项
•在施工过程中，要确保管道连接处的密封性，避免漏水现象。

•在散热板安装时，要注意散热管支架的稳固性，以防板块松动。

•在散热板和地面之间要加入绝缘材料，避免热量损失和地板受损。

五、总结
通过本文对地板辐射采暖系统施工方案的介绍，可以更好地了解这种供暖系统的构成和施工要点。

在实际施工过程中，要严格按照施工方案进行操作，确保系统的正常运行和使用效果。

JGJ142-2023地面辐射供暖技术规程前言本规程是根据建设部建标<2023>84号文件“有关印发《二〇〇一-二〇〇二年度工程建设城建、建工行业原则制定、修订计划》旳告知”旳要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。

本规程主要由以热水为热媒和以发烧电缆为热源旳，地面辐射供暖工程中旳设计、材料选择、施工、调试验收等几方面内容构成。

第一章总则第1.1.1条为了规范地面辐射供暖工程旳设计、施工和验收工作，做到技术先进、经济合理、安全合用和确保工程质量，特制定本规程。

第1.1.2条本规程合用于新建旳工业和民用建筑内，以热水为热媒或以发烧电缆为热源旳，地面辐射供暖工程旳设计、施工和验收。

第1.1.3条进行地面辐射供暖工程旳设计、施工和验收时，除应执行本规程外，尚应符合国家现行旳有关原则、规范等旳要求。

第二章术语第2.1.1条低温热水地面辐射供暖（low temperature hot water floor radiant heating）以温度不高于60℃旳热水为热媒，在埋置于地面如下填充层中旳加热管内循环流动，加热整个地板，经过地面以辐射和对流旳热传递方式向室内供热旳一种供暖方式。

第2.1.2条分集水器（manifold）水系统中，用于连接各路加热管供、回水旳配、集水装置。

第2.1.3条面层（surface course）建筑地面直接承受多种物理和化学作用旳表面层。

第2.1.4条找平层（toweling course）在垫层或楼板面上进行抹平找坡旳构造层。

第2.1.5条隔离层（isolating course）预防建筑地面上多种液体或地下水、潮气透过地面旳构造层。

第2.1.6条填充层(filler course)在绝热层或楼板基面上设置加热管或发烧电缆用旳构造层，用以保护设备并使地面温度均匀。

第2.1.7条绝热层（insulating course)用以阻挡热量传递，降低无效热耗旳构造层。

1. 引言地辐热采暖是一种常见的采暖方式，在冬季提供温暖舒适的居住环境。

本文将介绍地辐热采暖的施工方案，包括材料选择、施工步骤和注意事项等，以帮助读者了解和实施地辐热采暖项目。

2. 材料选择地辐热采暖需要使用一些特殊的材料来实现辐射传热。

以下是常用的材料选择：2.1 管道地辐热采暖使用的主要管道是聚乙烯（PEX）管道。

PEX管道具有耐高温、耐腐蚀和低线性膨胀系数的特点，适用于地下敷设。

2.2 散热板地辐热采暖需要散热板来将热量传递到地面上。

常见的散热板有铝合金散热板和聚苯乙烯（EPS）泡沫板。

铝合金散热板具有较高的导热性能，而EPS泡沫板具有更好的保温效果。

2.3 控制系统地辐热采暖需要一套控制系统来调节供暖温度和运行时间。

常见的控制系统包括温度传感器、温控阀和温度控制器。

3. 施工步骤地辐热采暖的施工步骤如下：3.1 施工准备在施工前，需做好以下准备工作： - 确定供暖区域的大小和布局。

- 设计供暖系统的管道布置方案。

- 考虑地面材料的选择和装修情况。

3.2 敷设管道按照设计方案，将PEX管道敷设在地面下。

可以采用螺旋式、迂回式或网状式布置管道，以保证热量均匀分布。

3.3 安装散热板将散热板安装在管道上方，以增加热量向地面的传导效率。

散热板通常使用锁扣式组装，以便灵活调整和更换。

3.4 连接管道和控制系统将管道连接到供暖系统的主管道，并安装温度传感器、温控阀和温度控制器。

确保连接牢固并测试系统正常工作。

3.5 进行保温和地面装修对敷设的管道和散热板进行保温处理，以减少热量损失。

然后进行地面装修，可以使用瓷砖、地板等材料进行铺装。

3.6 调试和测试完成施工后，进行供暖系统的调试和测试。

确保温度传感器、温控阀和温度控制器正常工作，并调整系统参数以达到预期的供暖效果。

4. 注意事项在地辐热采暖的施工过程中，需要注意以下事项：•施工前需对供暖区域进行充分规划和设计，确保系统布置合理。

•选用优质的管道材料和散热板，以保证系统的耐久性和散热效果。

大面积钢筋混凝土地面地辐热供暖施工工法大面积钢筋混凝土地面地辐热供暖施工工法一、前言大面积钢筋混凝土地面地辐热供暖是一种利用钢筋混凝土地面进行供暖的工法，具有高效、节能、舒适的特点。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供全面的了解和参考。

二、工法特点大面积钢筋混凝土地面地辐热供暖工法具有以下几个特点：1. 高效节能：通过地面辐射供暖，将热量直接传输给人体，能够提高供暖效果，减少能耗。

2. 均匀舒适：由于地面辐射的特性，能够实现供暖的均匀分布，避免了传统暖气的局部温差问题，提供更加舒适的室内环境。

3. 无噪音污染：相比于传统暖气片或暖风机，大面积钢筋混凝土地面地辐热供暖工法无需使用空气循环设备，避免了噪音污染，提供更加宁静的室内环境。

4. 独立控制：可根据不同需求，对不同区域进行独立温控，提供个性化的供暖服务。

三、适应范围大面积钢筋混凝土地面地辐热供暖工法适用于各种大面积建筑，如商业中心、写字楼、工厂车间、展览馆、会议中心等。

其供暖效果稳定、舒适度高，尤其适合有较长使用时间的场所。

四、工艺原理大面积钢筋混凝土地面地辐热供暖工法的工艺原理是利用铺设在钢筋混凝土地面下的地板辐射管，将热水通过管道输送到地面，地面将热量通过辐射传递给室内空间，达到供暖的效果。

因此，该工法的理论依据是地面辐射的热传递原理和钢筋混凝土地面结构的导热特性。

五、施工工艺1. 地面准备：根据设计要求，清理地面、施工平整化，确保地面平整度符合要求。

2. 铺设地板辐射管：按照设计要求，采用合适的方法将地板辐射管布置在地面上，确保布置的密度和间距符合供暖要求。

3. 打线施工：按照设计要求，进行地面钢筋的打线工作，确保钢筋的布置符合结构要求。

4. 浇筑混凝土：在铺设好地板辐射管和钢筋后，进行混凝土的浇筑工作，确保混凝土的均匀性和密实性。

5. 铺设保护层：在混凝土浇筑完成后，铺设保护层，确保地面的平整度和强度。

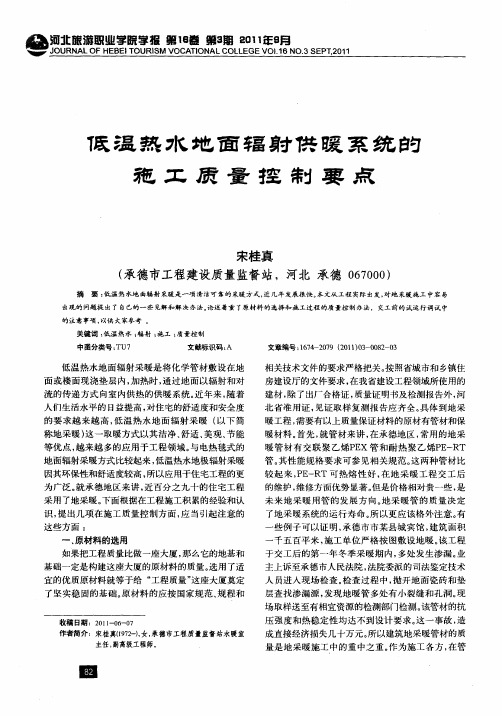

低温热水地板辐射供暖系统的安装低温热水辐射供暖是指加热的管子埋设在建筑物构件与围护结构内的热水辐射供暖系统，一般有三种形式：墙壁式、天棚式和地面式。

国内广泛应用的是低温热水地板辐射供暖系统，也称“地热供暖”。

其系统供水温度不超过60℃，供回水温差一般控制在10℃，系统的最大压力为0.8 MPa，一般控制在0.6 MPa。

低温热水地板辐射供暖的结构由楼板基础层、保温层、细石混凝土层、砂浆找平层和地面层等组成，如图1-9所示。

从图1-9可以看出，埋管均设在建筑施工的细石混凝土层中，或设在水泥砂浆层中，在埋管与楼板结构层的砂浆找平层之间，设置保温层，在覆盖层设置伸缩缝。

安装效果如图1-10所示。

图1-9 安装结构图图1-10 安装效果图一、安装内容低温热水地板辐射供暖系统的安装工艺流程如图1-11所示。

图1-11 低温热水地板辐射供暖系统安装工艺流程二、具体要求1.楼地面基层清理凡采用地板辐射供暖的工程在楼地面施工时，必须严格控制表面的平整度，仔细压抹，其平整度允许误差应符合混凝土或砂浆地面要求，在保温板铺设前应清除楼地面上的垃圾、浮灰、附着物，特别是油漆、涂料、油污等有机物必须清除干净。

2.绝热板材铺设（1）绝热板应清洁、无破损，在楼地面上应铺设平整、搭接严密。

绝热板拼接紧凑，间隙为10 mm，错缝敷设，板接缝处全部用胶带粘接，胶带宽度为40 mm。

（2）房间周围边墙、柱的交接处应设绝热板保温带，其高度要高于细石混凝土回填层。

（3）房间面积过大时，应以6000 mm×6000 mm为方格留伸缩缝，缝宽10 mm。

伸缩缝处，用厚度为10 mm的绝热板立放，高度与细石混凝土层平齐。

3.绝热板材加固层的施工（以低碳钢丝网为例）（1）钢丝网规格为方格边长不大于200 mm，在采暖房间满布，拼接处应绑扎连接。

（2）钢丝网在伸缩缝处应不能断开，铺设应平整，无锐刺及翘起的边角。

1.加热盘管敷设（1）加热盘管在钢丝网上面敷设，管长应根据工程上各回路长度酌情定尺，一个回路尽可能用一盘整管，应最大限度地减小材料损耗，填充层内不允许有接头。

浅谈低温地面辐射供暖摘要:随着科学的进步,社会的发展,人们的生活水平的提高,地暖越来越多地走进了普通百姓家。

本文就地暖的一些特点、使用方法做了简要论述,为使用者提供了一些参考。

关键词:地暖分集水器散热器1 地暖的常识1.1 地暖的概念地暖亦称低温地面辐射供暖。

是以热水为热媒或以发热体为加热元件,来加热地表面,从而向室内传热的供暖方式。

因热源不同,地暖又有“水地暖”和“电地暖”之分。

水地暖居多,水地暖主要以50～60℃的热水为热媒(不高于60℃),在加热管内循环流动来加热地面,再通过地面对流换热加热周围空气的同时,还与四周的围护结构进行辐射换热,从而使围护结构表面温度升高,这种供暖方式称为“水地暖”。

1.2 工作原理地暖主要采用传导、对流和辐射三种传热方式。

传热和对流传热都必须由冷热物体直接接触或通过中间介质(如水、空气等)相接触才能进行。

辐射传热以热水在塑料管内流动,将热能传导到地面,被人体或物体吸收后,转化成热能而得到温暖。

地暖的构成包括进出水阀门、过滤器、分集水器及调控门、温控器、电热执行器、管材、绝热层、铁丝网(或专用卡钉)、填充层、找平层等。

1.3 地暖的使用范围和控制方式地暖的使用范围包括住宅、公寓、写字楼、商住楼、宿舍楼、教学楼、医院、幼儿园等公建场所,它成功地解决了高空间、大跨度、矮窗式建筑物取暖问题。

根据建筑工程施工规范的规定地暖的使用寿命为50年；根据建筑工程设计规范规定地暖供/回水温差不宜大于10℃,工作压力一般为0.4MPa,最大不宜大于0.8MPa。

地暖管路的布置方式有三种:回折型、单平行型(S型)、双平行型,在家用地暖中,采用回折型布置的居多；地暖管路的布置间距一般为150～300mm,而且每个地热管环路的长度不宜超过120m,每个环路尽量相等,其长度差最好不超过5m。

分集水器总进、出水管内径一般不小于25mm。

2 地暖的安装和使用2.1 选材地暖管材的选用主要取决于管材的质量(包括合格证和专门机构有效期内的检验报告),劣质管材韧度差,在施工时容易被碰伤而引发渗漏。

地面辐射供暖技术规程一、概述地面辐射供暖是一种高效、节能、舒适的采暖方式，在上海地区得到了广泛应用。

为了规范地面辐射供暖的设计、施工和验收，确保工程质量和安全，上海市特制定《地面辐射供暖技术规程上海》。

本规程适用于上海地区新建、改建和扩建的住宅、办公楼、商业设施等建筑中采用地面辐射供暖系统的设计与施工。

二、设计规范1.系统设计地面辐射供暖系统的设计应根据建筑物的使用功能、热负荷、安全可靠性、舒适性及经济性等因素综合考虑。

设计时应明确系统的型式、加热管材、热媒参数、温度控制等参数，并确保系统安全可靠、运行稳定。

2.热负荷计算地面辐射供暖系统的热负荷计算应按照国家相关标准进行，并根据建筑物的具体情况进行调整。

同时，应考虑建筑物的保温性能、窗户的传热系数等因素对热负荷的影响。

3.加热管材选择加热管材应选择耐压、耐温、耐腐蚀性能好的材料，如PEX、PERT等。

管材的规格、尺寸、壁厚等应符合国家相关标准。

同时，应根据建筑物的高度、荷载等因素确定管材的铺设方式及支撑结构。

4.温控系统设计地面辐射供暖系统的温控系统应具备可调节温度、时间控制等功能，并能实现分户、分室控制。

温控器应选择性能稳定、操作简便的产品，并应具备防潮、防尘等功能。

三、施工规范1.施工前准备施工前应对建筑物地面进行清理，确保无杂物、油渍等。

同时，应对加热管材进行检查，确保无破损、裂纹等缺陷。

2.管道安装加热管道的安装应遵循设计图纸要求，并确保管道固定牢固、平整。

管道的弯曲半径、支撑间距等应符合国家相关标准。

在穿过墙体或转角处，应设置固定支架。

3.填充层施工填充层材料应选择导热性能好、抗压强度高的材料，如豆石混凝土。

填充层的厚度应根据设计要求确定，并确保填充均匀、密实。

在填充过程中，应对管道进行保护，避免损坏。

地面辐射供暖技术规程中华人民共和国行业标准-地面辐射供暖技术规程JGJ142 — 2004 （一）、地面采暖施工：1、要求装修公司认真做好找平层，表面应保证平整无杂物。

2、保温隔热层要求隔热材料要铺设均匀平整，达到(25/m3)密实度要求。

3、辐射防腐层材料（要用无纺布铝箔纸），铺设要平整，保证搭接长度。

4、安装铺设地热管时，要求使用管卡固定地热管，保证地热管路的间距，地热管弯曲弧度不得小于10D。

5、最后铺设钢丝网，固定卡要安装牢固，移位不超过30mm。

（二）、工程检查与验收:1、采暖工程施工结束，公司要组织专人自检。

2、在自检的基础上，邀请甲方代表进行检查验收。

3、在甲方监督的情况下，对系统进行水压测试，测试压力为6.5 mPa，以15分钟压力下降不超过0.05 mPa为合格。

4、做好隐蔽工程测试验收记录，所有工程签署文件归档。

（三）土建工程的施工标准:1、采用当地425＃标号水泥混凝土覆盖层，强度不小于C15。

2、添加覆盖层，覆盖层的厚度不宜小于30mm-40mm为宜。

3、房间面积超过40 m2 或长度超过6 m时，应设置伸缩缝。

4、对装饰公司需要钉钉子的部位，要用红色油漆标记在地面，便于地热管安装避开障碍。

5、工程竣工后，彻底清理好现场，拆除施工现场的地上的一切临时设施。

地热采暖系统施工流程:施工前期准备→工程材料进场报验→铺设保温板和铝箔纸铺设和加固钢网→交联管环路铺设→安装系统分水器供热系统安装→水（气）压力测式→向甲方交接工程1、一般规定（1）低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。

民用建筑供水温度宜采用35~50℃，供回水温差不宜大于10℃。

（2）地表面平均温度计算值应符合表3.1.2的规定。

表3.1.2地表面平均温度（℃）区域特征适宜范围最高限值Qf=5×10-8[（tpj+273)4 - （tfj+273)4]Qd=2.13(tpj-tn)1.31式中 q——单位地面面积的散热量（W/m2）;qf——单位地面面积辐射传热量（W/m2）;qd——单位地面面积对流传热量（W/m2）；tqj——地表面平均温度（℃）；tfj——室内非加热表面的面积加权平均温度（℃）；tn——室内计算温度（℃）。
