八路彩灯课程设计--八路彩灯控制器的设计课程设计报告课程: 数字电路题目:八路彩灯控制器的设计院系: 物理与电子信息学院专业: 2011级电子信息科学与技术学号: 20111302031姓名: 李俊完成日期: 2008 年 6 月 22 日摘要：本次八路彩灯电路的制作主要采用74LS194芯片接成扭环形结构的移位寄存器来实现，通过555定时电路组成多谢振荡电路。
整个电路主要由移位寄存器、控制电路、脉冲发生器构成8个彩灯的循环控制，并且可以组成多种花型。
关键词：控制、循环、555定时电路一、设计内容与设计要求1.设计目的⑴学会将一个实际情况抽象为逻辑电路的逻辑状态的方法。
⑵掌握计数、译码、显示综合电路的设计与调试方法。
⑶掌握实际输出电路不同要求的实现方法。
2.设计任务八路彩示系统，该系统实现以下功能：⑴八路彩灯从左向右逐次渐亮，间隔为1秒。
⑵八路彩灯从右向左逐次渐灭，间隔为1秒。
⑶八路彩灯同时亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复4次。
3.设计要求⑴确定总体设计方案画出总方框图，确定各单元电路的功能，进行单元电路的设计，画出逻辑图。
⑵选择元器件型号。
⑶画出总逻辑图和装配图，并在实验板上组装电路。
⑷进行电路调试，使其达到设计要求。
⑸写出总结报告。
4.参考器件555定时器、计数器、双向移位寄存器、显示译码管、数码显示管、发光二极管及一些门电路等。
二、总体设计思路根据课程设计课题要求，要实现本系统，需要设计时钟脉冲产生电路，循环控制电路和彩灯花样输出电路。
时钟脉冲产生电路由74LS163分频实现，循环控制电路由74LS163和74LS10实现，彩灯花样输出电路由74LS194和相关逻辑电路实现。
三、总体设计原理1.基本原理由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR ＇控制清零。
第一节拍为1右移，第二节拍为0左移，第三节拍全亮为置数1，全灭为清零。

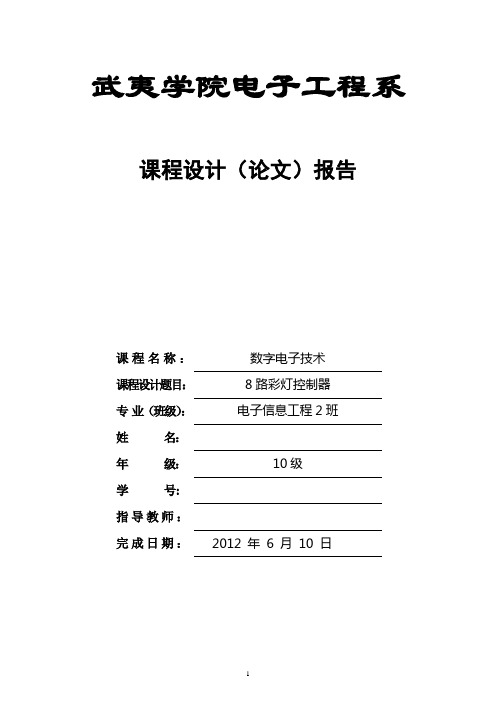

武夷学院电子工程系课程设计（论文）报告课程名称：数字电子技术课程设计题目：8路彩灯控制器专业（班级）：电子信息工程2班姓名：年级：10级学号:指导教师：完成日期： 2012 年 6 月 10 日摘要本文主要对此次数课程设计进行总结性报告，罗列了简易8路彩灯控制器的电路原理与流程图、硬件结构设计、焊接与调试。
对于出现的问题进行解释说明其一系列后续工作的介绍。
目录1 任务要求…………………………………………………………………………P42 硬件电路结构设计………………………………………………………………P42.1 电路流程图……………………………………………………………………P4 2.2 单元电路设计…………………………………………………………………P42.2.1 时钟信号设计……………………………………………………………P42.2.2 花型控制设计……………………………………………………………P42.2.3 花型演示设计……………………………………………………………P43 电路设计与调试…………………………………………………………………P53.1主要元器件介绍……………………………………………………………P53.1.1 74LS161芯片…………………………………………………………P53.1.2 74LS194芯片…………………………………………………………P63.1.3 CD4049芯片…………………………………………………………P83.2花型控制电路………………………………………………………………P83.3花型演示电路………………………………………………………………P93.4总电路…………………………………………………………………………………P94 注意事项……………………………………………………………………………P105 结论…………………………………………………………………………………………P116 心得体会……………………………………………………………………………P118路彩灯控制器1任务要求设计一电路控制彩灯实现以下几种循环显示，安装调试电路、验证功能。
数电课程设计报告八路花样灯控制器的设计学校:班级：成员：指导老师:2012.6.24目录一、设计要求 (3)二、设计目的 (3)三、技术指标 (3)四、元件清单 (3)五、电路框图 (4)六、单元电路设计 (4)七、总电路图 (7)八、问题及解决办法 (8)九、心得体会 (9)十、参考文献 (9)十一、附录（此次的课程设计的部分花样变化图） (10)一、设计要求：1、有一个时钟电路。
2、有八个LED发光二极管输出电路。
3、至少16种变化的花样控制。
二、设计目的：1、巩固和加深对电子电路的基本知识的理解，提高综合运用本课程所学的知识的能力。
2、培养根据设计需要选学参考书籍，查阅相关手册，图表和文献资料的自学能力。
3、通过电路的方案分析，论证和比较，设计计算选取元件，电路组装，调试等环节初步掌握简单实用电路的分析方法和工程设计方法。
4、学会简单电路的实验调试和性能指标的测试方法，提高学生动手能力和进行数字电路实验的基本技能三、技术指标:设计一个有八个LED灯输出花样的控制器电路,其中有三个LED灯受74ls194芯片控制，4个LED灯受74ls160芯片控制，最后一个LED灯由两片74ls160芯片组成的二十三进制计数器的进位来控制。
从第十个时钟脉冲开始第一片74LS160的Q0端变成高电平。
此时74LS194开始移位。
通过对电源的通断来控制复位。
另外三个主要芯片统一由一个时钟芯片来控制，进而达到同步工作。
最后加上一个非门和一个与非门等完成了八路花样灯控制器的设计。
进而实现了八路LED的输出。
并且该控制器共有32种变化的花样。
（附录有其中18种花样）四、元器件清单：五、电路框图六、单元电路的设计我们设计的八路花样灯控制器共分为四大模块。
它们分别是：时钟电路模块、74LS194移位寄存器模块、主控制模块（由两片74LS160构成）、显示模块（8个发光二级管LED）（1）时钟电路图(1)图(1)所示是用555定时器接成的多谐振荡器，其分析如下：启动Multisim 11程序，我们从混合器件库（Mixed）中的定时器件（Timer）中取出 555 定时器，从工具栏中找出电阻R、电容C、地及电源VDD信号。
摘要数字电子技术已经广泛地应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。
例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高，功能高，而且容易实现测量的自动化和智能化。
随着集成技术的发展，尤其是中，大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。
随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，数字电子逻辑课程设计的进行使我们有了这个非常关键的机会。
每逢节日晚上都能看到街道旁都挂起五彩缤纷彩灯，给人一种节日的气氛。
然而，彩灯作为我们生活中的一部分，我们既要知道其然，还要知其之所以然。
因此，我们有必要去研究彩灯的工作原理。
数字电子技术课程设计也是培养学生综合运用学知识，发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和考察过程。
关键词：彩灯控制器、循环控制、电子电路仿真目录第1章设计方案 (5)1.1 设计目的 (5)1.2 设计要求 (5)1.3 总体框图设计 (5)第2章单元电路的设计 (6)2.1 定时器电路 (6)2.2 计数器电路 (8)2.3 译码器电路 (10)2.4 总电路设计 (12)第3章仿真 (13)3.1 Multisim软件的介绍 (13)3.2 EWB软件的介绍 (13)3.4 仿真步骤 (13)3.3 仿真结果 (14)第4章总结 (15)参考文献 (16)附录一 (17)附录二 (18)第1章设计方案1.1 设计目的1.学会将一个实际情况抽象为逻辑电路的逻辑状态的方法。
2.掌握计数、译码、显示综合电路的设计与调试方法。
3.掌握实际输出电路不同要求的实现方法。
1.2 设计要求1.八路彩灯输出显示。
2.彩灯的闪烁按一定规则变化，可通过输出开关设置彩灯闪烁的规律。
3.电路有复位控制，复位按钮闭合时彩灯循环输出，复位按钮断开时彩灯熄灭。
led8路彩灯课程设计一、课程目标知识目标：1. 学生能理解LED的基础知识，掌握8路彩灯电路的组成与原理。
2. 学生能描述8路彩灯程序设计的基本步骤，了解程序中用到的关键代码和功能。
3. 学生了解电子制作中的安全性知识，认识到安全意识在实践活动中的重要性。
技能目标：1. 学生能够独立完成8路彩灯电路的搭建，并编写控制程序使其正常工作。
2. 学生通过动手实践，培养解决实际问题的能力，提高电子电路故障排查与处理技巧。
3. 学生能够运用所学知识，发挥创意，设计并实现具有个性化的LED彩灯效果。
情感态度价值观目标：1. 学生培养对电子科学的兴趣，激发探究未知世界的热情。
2. 学生通过合作学习，培养团队协作意识，学会分享与交流。
3. 学生在创作过程中，认识到科技与生活的密切关系，增强环保意识和社会责任感。
二、教学内容本课程以《电子技术基础》教材中关于LED应用的相关章节为基础，结合以下教学内容：1. LED基础知识：介绍LED的发光原理、种类、参数及其在电子电路中的应用。
- 教材章节：第二章第二节“发光二极管”2. 8路彩灯电路设计：讲解8路彩灯电路的组成、工作原理及电路图的识读。
- 教材章节：第三章第三节“数字电路及其应用”3. 程序设计：学习8路彩灯控制程序的基本结构、编程方法和关键代码。
- 教材章节：第五章“微控制器与应用”4. 动手实践：指导学生进行8路彩灯电路搭建、编程及调试。
- 实践内容：按照教学大纲，分阶段完成电路搭建、程序编写及故障排查。
5. 安全制作：强调电子制作过程中的安全意识，教授安全操作方法。
- 教材章节：第一章“电子制作安全常识”教学进度安排：1. 第1课时：LED基础知识学习及电路原理讲解。
2. 第2课时：8路彩灯电路设计及程序设计方法。
3. 第3课时：动手实践，分组完成8路彩灯制作及调试。
4. 第4课时：总结分享，展示作品，交流心得。
教学内容确保科学性和系统性，注重理论与实践相结合，培养学生动手能力和创新意识。
课程设计任务书专业姓名学号开题日期：2014年 3 月12 日完成日期：2012 年12 月26 日题目八路彩灯一、设计的目的（1）根据原理图分析各单元电路的功能；（2）熟悉电路中所用到的各集成块的管脚及其功能；（3）进行电路的装接、调试，直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告。
二、设计的内容及要求设计任务设计一个八路彩灯逻辑控制电路。
设计要求及器件（1）共有八个彩灯，分别实现三个过程，构成一个循环共25秒。
（2）第一个过程要求八个灯从左到右依次点亮，各一秒，共八秒。
（3）第二个过程要求八个灯从右到左依次熄灭，各一秒，共八秒。
（4）最后八个灯同时闪烁八次，共8秒。
三、指导教师评语四、成绩指导教师(签章)年月日目录第1章概述 --------------------------------------------------------------------------------------------------------------------------- 11.1.设计任务及要求 ---------------------------------------------------------------------------------------------------------- 21.1.1设计任务 ----------------------------------------------------------------------------------------------------------- 21.1.2设计要求及器件-------------------------------------------------------------------------------------------------- 21.1.3设计任务及目标：----------------------------------------------------------------------------------------------- 2 第2章.总体设计思路模块--------------------------------------------------------------------------------------------------------- 22.1系统逻辑框图 -------------------------------------------------------------------------------------------------------------- 22.2设计的方法 ----------------------------------------------------------------------------------------------------------------- 3 第3章．各单元电路图及功能说明模块---------------------------------------------------------------------------------------- 43.1器件选择 -------------------------------------------------------------------------------------------------------------------- 43.1.1：计数器S163芯片的介绍 ------------------------------------------------------------------------------------ 43.1.2：计数器LS190芯片的介绍----------------------------------------------------------------------------------- 53.1.3双向寄存器74LS194 -------------------------------------------------------------------------------------------- 63.2各功能电路实现原理及电路分析模块------------------------------------------------------------------------------- 73.2.1 彩灯演示电路 ---------------------------------------------------------------------------------------------------- 73.2.2彩灯控制电路----------------------------------------------------------------------------------------------------- 7 第4章.电路总体图设计图--------------------------------------------------------------------------------------------------------- 8 第5章.心得体会： ------------------------------------------------------------------------------------------------------------------ 9 第6章.参考文献： ------------------------------------------------------------------------------------------------------------------ 9第1章概述在日常生活中，我们经常会在节日庆祝、群众联欢及各种晚会中看到漂亮的彩灯，那么这些小彩灯是怎么样完成各种花样的变化呢？为此，我们设计了八路彩灯的逻辑控制电路，八个彩灯将实现三个过程，分别为从左到右依次点亮，各一秒；从右到左一次熄灭，各一秒；八个灯同时闪烁，共八秒！本次设计通过两片集成双向移位寄存器74LS194和计数器74163、74190控制右移，左移和让其全亮全灭和一个由555芯片构成的CP，彩灯为8个LED发光二极管。
课程设计报告课程电子电路技术基础题目8路L ED旋转彩灯电路设计系别物理与电子工程学院年级09 专业光电信息(光伏技术与产业) 班级09光伏学号050409141学生姓名孙奇指导教师周敏娟职称讲师设计时间2011年7月13日目录第一章课程设计的目的 (3)第二章模拟部分 (4)2.1 实验目的 (4)2.2 实验仪器 (4)2.3 实验电路 (4)2.4 实验内容 (4)2.4.1 方波—三角波发生器的调试 (5)2.4.2 三角波—正弦波变换电路的调试 (5)2.5 利用multisim 软件仿真实验结果 (5)2.5.1 方波—三角波 (5)2.5.2 三角波—正弦波 (8)2.6 实际电路实验结果 (9)2.6.1 电路实现图 (9)2.6.2 电路波形图 (9)第三章数字部分 (11)3.1 实验目的 (11)3.2 实验仪器 (11)3.3 实验电路 (11)3.4 实验原理要求 (12)3.5 利用multisim 软件仿真实验结果 (12)3.6 实际电路实验结果 (13)3.6.1 电路实现图 (13)3.6.2 电路状态图组 (14)第四章电路设计部分 (15)4.1 课题要求 (15)4.2 原理 (15)4.3 电路图 (16)小结 (17)参考文献 (18)附录 (18)第一章课程设计的目的在学完《电子技术基础》三本书后，如何将所学的三部分知识完美的结合起来加以思考学习，如何将书中的电路技术知识运用到实践中，成为这门课程学习不可或缺的关键部分。
随着社会的发展，人民生活水平不断提高，现代人们越来越注重节能和装饰，因此LED作为一种超节能产品在实际生活中得到广泛应用，它不仅工作电压低，而且使用寿命很长，所以它受到大多数灯光装饰师的青睐。
而我们选择设计用8路LED设计出的旋转彩灯控制电路具有：低能耗、多花色(双向旋转)、性能忧、实用美观等特点，实为家居装饰之首选。
而具体的课程设计（包括电路图设计、电路板连接、安装与调试），既可以提高我们的动手能力和实际分析问题能力，还有助于我们加深对电路知识的认识和了解，进一步激发学习的兴趣，为后续学习打下坚实基础。
《数字电子技术》课程设计报告八路彩灯控制实验要求：一、功能要求设计一个8路移存型彩灯控制器，基本要求：1. 8路彩灯能演示三种花型（花型自拟）；2. 彩灯用发光二极管LED模拟；二、设计要求1、根据设计要求选择合适的元器件，并掌握其使用方法；2、画出电路原理图（或仿真电路图）；3、先进行电路的仿真与调试，通过后才能答辩；4、画出PCB图。
三、制作要求自行装配和调试，具有一定的分析和解决问题的能力。
四、设计报告的编写要求编写设计报告，附上有关资料和图纸，并谈谈自己心得和体会。
姓名：张双学号：1886100128 专业：电子科学与技术班级：电子101班成绩：评阅人：安徽科技学院理学院物电系八路彩灯控制实验彩灯电路实验将传统的4个分离的电路移位寄存器，计数器（分频器），555和组合电路实验综合为一个完整的设计型的时序、组合电路综合实验。
电路中包含8组发光管（每组发光二极管的数量可以根据需要，通过串并联和加电阻等控制调节），74LS161（四位二进制同步计数器）、74LS194（移位寄存器）、74LS151（八选一数据选择器）、74LS74（双D 触发器）、74LS00（四二输入与非门）、74LS04（六非门）、555 等其他元件组合而成。
由二片移位寄存器194实现。
其八个输出信号端连接八个发光二极管，用其输出信号控制发光二级管的亮灭实现花型演示。
而花型之间的变化通过花型控制电路的输出即161级联的计数器输出控制（它们由同一个CP脉冲控制）。
一、设计要求设计一个8路移存型彩灯控制器，基本要求：1. 8路彩灯能演示三种花型（花型自拟）；2. 彩灯用发光二极管LED模拟；二、原理框图（1）总体方案的设计总体电路分为四块。
第一块实现花型的演示；第二块实现花型的控制；第三块实现节拍控制；第四块实现时钟信号的产生。
并在部分电路的设计上与方案一采用了完全不同的方法，如花型的控制。
主体框图如下：花型控制电路：由1614位二进制同步计数器完成；花型演示电路：由195 双向移位寄存器完成（可左移右移完成花型变化）；节拍控制电路：节拍变化由151八选一数据选择器完成，节拍的快慢变化可有74双上升沿D触发器完成，它可实现二分频。
绪论数字电子技术已经广泛地应用于计算机，自动控制，电子测量仪表，电视，雷达，通信等各个领域。
例如在现代测量技术中，数字测量仪表不仅比模拟测量仪表精度高，功能高，而且容易实现测量的自动化和智能化。
随着集成技术的发展，尤其是中，大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。
随着现代社会的电子科技的迅速发展，要求我们要理论联系实际，数字电子逻辑课程设计的进行使我们有了这个非常关键的机会。
随着科学的发展，人们生活水平的提高，人们不满足于吃饱穿暖，而要有更高的精神享受。
不论是思想，还是视觉，人们都在追求更高的美。
特别使在视觉方面，人们不满足于一种光，彩灯的诞生让人们是视觉对美有了更深的认识。
本设计是一个彩灯控制器，使其实用于家庭、商场、橱窗、舞厅、咖啡厅、公共广场等场所的摆设、装饰、广告、环境净化与美化。
本次课程设计在编写时参考了大量优秀教材，并得到太原科技大学机械电子工程学院测控技术与仪器教研室刘畅老师的大力支持，他提出来许多的意见和建议，在此表示衷心的感谢。
由于编者水平有限，本设计说明书难免出现不妥之处，恳请老师和广大读者给与批评并提出宝贵的意见，我将由衷地欢迎与感激。
编者2010年于太科大目录绪论 (1)一、课程设计题目 (4)二、课程设计目的 (4)三、课程设计基本要求： (4)四、课程设计任务和具体功能 (5)五、工作原理 (5)六、设计总框图 (6)七、电路元器件的说明 (6)八、总电路图 (27)九、调试与检测 (29)十、误差分析： (31)十一、设计心得体会。
(32)附录 (33)参考文献 (34)一、课程设计题目：8路输出的彩灯循环控制电路二、课程设计目的：1、巩固和加强“数字电子技术”、“模拟电子技术”课程的理论知识的理解和应用。
2、掌握电子电路的一般设计方法，了解电子产品研制开发的过程。
3、提高电子电路实验技能及Multisim10仿真软件的使用能力。
8路循环彩灯课程设计一、课程目标知识目标：1. 学生理解并掌握8路循环彩灯的基本原理，包括电路组成、循环控制方式等；2. 学生能够运用所学知识，设计并搭建简单的8路循环彩灯电路；3. 学生了解并掌握8路循环彩灯程序编写的基本方法，能够实现基本的灯光控制效果。
技能目标：1. 学生培养动手操作能力，能够独立完成电路搭建和程序编写；2. 学生提高问题解决能力，能够分析并解决8路循环彩灯在运行过程中遇到的问题；3. 学生培养团队协作能力，能够在小组合作中发挥积极作用，共同完成项目任务。
情感态度价值观目标：1. 学生培养对电子制作的兴趣和热情，激发创新意识；2. 学生树立安全意识，遵循实验操作规程，确保实验过程安全；3. 学生培养环保意识，注重废弃物的分类处理和回收利用；4. 学生通过小组合作，培养沟通、分享和尊重他人的品质。
课程性质：本课程属于电子制作实践课程，注重理论联系实际，提高学生的动手能力和创新能力。
学生特点：本课程针对的学生群体为具有一定电子知识基础和编程能力的学生，他们对新鲜事物充满好奇，喜欢动手实践。
教学要求：教师在教学过程中应注重启发式教学，引导学生主动探索、思考问题，同时关注学生的个别差异，给予个性化指导。
在教学评估中，关注学生的知识掌握、技能提升和情感态度价值观的培养。
通过分解课程目标为具体学习成果，为后续教学设计和评估提供依据。
，正文直接输出以下内容：一、课程目标知识目标：1. 掌握8路循环彩灯的基本电路原理及电路搭建方法；2. 学习并理解循环控制程序编写技巧，实现8路彩灯的循环点亮与熄灭；3. 了解电子元件的功能及其在8路循环彩灯中的应用。
技能目标：1. 能够独立完成8路循环彩灯的电路搭建和程序编写；2. 学会使用调试工具，解决电路及程序中可能出现的问题；3. 培养团队合作能力，与小组成员共同完成项目任务。
情感态度价值观目标：1. 培养对电子制作的兴趣，激发创新思维和动手实践欲望；2. 树立安全意识，遵守实验操作规程，确保实验过程安全可靠；3. 增强环保意识，养成废弃物品分类处理的好习惯；4. 学会沟通与分享，尊重他人意见，培养团队协作精神。
西安邮电学院数字电路课程设计报告书——多路彩灯控制器系部名称：学生姓名：专业名称：班级：实习时间：多路彩灯控制器的设计一、课程设计题目（与实习目的）（一）、题目：多路彩灯控制器（二）、实习目的：1．进一步掌握数字电路课程所学的理论知识。
2．熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4．培养认真严谨的工作作风和实事求是的工作态度。
5．数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
二、任务和要求采用移位寄存器型彩灯控制电路。
（1）彩灯控制器设计要求,设计一个8路移存型彩灯控制器，基本要求：1. 8路彩灯能演示三种花型（花型自拟）；2. 彩灯用发光二极管LED模拟；3. 实现快慢两种节拍的变换。
（2）课程设计的总体要求1．设计电路实现题目要求；2．电路在功能相当的情况下设计越简单越好；3. 注意布线，要直角连接，选最短路径，不要相互交叉；4. 注意用电安全，所加电压不能太高，以免烧坏芯片和面包板。
三总体方案的选择（1）总体方案的设计方案：总体电路共分三大块。
第一块实现花型的演示；第二块实现花型的控制；第三块实现时钟信号的产生。
主体框图如下：花型控制电路：由1614位二进制同步计数器完成；花型演示电路：由194 双向移位寄存器完成（可左移右移完成花型变化）；节拍控制电路：节拍变化由151八选一数据选择器完成，节拍的快慢变化可有74双上升沿D触发器完成，它可实现二分频。
四单元电路的设计1.设计所使用的元件及工具：74LS161 2个； 74LS194 2个； 74LS151 1个； 74LS74 1个；74LS00 2个； 74LS04 1个； 74LS08 1个发光二极管 8个； 555 1个；电容： 4.7μf 1个； 0．01μf 1个；电阻：150kΩ1个；100Ω 3个； 4.7kΩ 1个；面包板一块；万用表一个；钳子一个；导线若干。
2.各个单元电路（1）花型演示电路由二片移位寄存器194实现。
其八个输出信号端连接八个发光二极管，用其输出信号控制发光二级管的亮灭实现花型演示。
而花型之间的变化通过花型控制电路的输出即161级联的计数器输出控制（它们由同一个CP脉冲控制）。
三种花型变换样式花型1：从左至右顺次渐亮。
全亮后逆序渐灭；花型2：从中间到两边对称地逐次渐亮，全亮后仍由中间到两边逐次渐灭。
循环两次；花型3：8路灯分两半。
从左至右渐亮，全亮后，再分两半从左至右渐灭。
循环两次。
我的设计是每种花型完整显示两遍，所以三种花型完全显示一遍需要的总结拍数为64，即1~8显示第一个花型亮，9~16第一种花型灭，17~24显示第二个花型，25~32显示第三个花型。
要用194实现三个花型的连续显示必须对两片194的S1、S0和SL、SR一句节拍的变化进行相应的改变,通过161的输出反馈来控制经过观察每16个CP低位片输出Q1—Q4变化比较频繁,根据变化的花型频率选用高位片的Q5—Q6去控制194的SL、SR、S1、S0的变化从而实现滑行的变化。
现将两片194分为低位片1和高位片2，再将其输出端从低位到高位记为L1~L8。
列出各花型和其对应的194的S1、S0、SL、SR的输入信号及节拍控制信号列表如下：(用^Li表示Li的取非)列出卡诺图分析SL=^L8 S1=^ Q E . Q FSR=^L8 S0=^ ( ^ Q E .Q F)194低位片SL=X SR=^（^（^Q F .L4）+^（Q F .^L8））S1=0 S0=1由上图分析可以得到控制194高、低位片的左移右移变化控制端S1、S0以及串行输入端的由161的输出端Q E 、Q F和本身输出端L4和^L8控制。
用去Q A—Q H表示161从低位到高位的个输出端。
控制结果表达式如下：（2）花型控制信号电路由二片161级联的模128（三种花型节拍每种显示两遍，再总体重复一遍的总节拍数）计数器。
161的级联用的是同步，并用^QH清零。
当三种花型全新显示一遍后（总共64拍）161的输出变为00000100所以将161高位片的Q2（即Q G）信号输给节拍控制电路的151的A来通过节拍控制电路改变第二遍花型显示的频率。
161的CP脉冲来自节拍控制电路中74的输出端Y。
用信号发生器代替555脉冲（不能实现分频）（3）节拍控制电路由一片151和一片74级联实现。
整体上实现脉冲频率的变换，即交替产生快慢节拍。
令74的Vcc，CLR，PR都接高电平，将^Q的输出接到D端，Q端的输出接到151的D1端。
令151的B,C,G’,GND接低电平，Vcc接高电平，D0接时钟信号的CP脉冲，A端接由花型控制电路的QG输出。
所以Y端的输出就为：Y=C P·^A+Q·A(Q是74D触发器的输出端)由D触发器具有记忆功能，记录上一个状态，所以在每一个CP脉冲的上升沿，Q输出为上一次的记录（即一个脉冲）。
也就比时钟信号电路的CP脉冲慢了一拍。
所以通过A为0或1选择Y端输出的脉冲的频率。
A端接的是161的高位片的QG即当到达第64拍时QG为1接下来的65~128拍为变慢后的脉冲输出。
电路图如下:（4）时钟信号电路9(原理图)由一片555加上适当电容及电阻实现。
电容取：4.7μf0.01μf电阻取：150 kΩ 4.7 kΩ电路图如下：六电路组装完成后，实际测量的各个单元电路的输入、输出信号波形1．基本CP脉冲产生电路波形图与分频电路波形图2. 测试波形: (列依次为CP脉冲,低位片194A,B,C,D,高位片194A,B,C,D即Q A---Q H)花型一：花型二：花型三：七电路组装、调试过程中发生的问题及解决的方法。
本次数字电路课程设计总共用了6天完成的，这几天每一在学习思考和时间中天都有所收获，都有所进步。
过程中由于设计的时间较长所以差不多在星期五才开始花型控制部分的连接，由于设计时间长所以在连时的经验明显不如别的同学，尤其是在最后，电路图在再三检查下没有问题，可是在减线时由于管脚太短而使电路接触不良，这是后期调试的最大障碍，还好最后得到同学的帮助，将一些明显连接不牢的换掉，从而大功告成。
八分析和总结。
本次课程设计我只用了一个星期的时间就全部做完，效率很高，因为在设计之前根据设计的要求，每个模块都仔细的设计分析了，正是整个过程我都认真的态度和方案选择合适，才有这么高的效率。
而且从本次课程设计中收获很多。
可以总结为以下的几点：（一）、巩固数电知识这次课程设计主要是运用数字电路逻辑设计的一些相关知识，在整个实习过程中，都离不开对数字电路课程知识的再学习。
我在最开始，就先将实习用到的知识通过翻阅数电书回顾了一遍（这也是对这门课的复习，给以后的复习备考减少了很多负担），这样的回顾让我对知识的理解更加透彻，对后来的快速设计起了很好的铺垫作用。
而且还参考了数字电路实验指导书，关于芯片的管脚，里面有清晰的描述。
（二）、学会用电路板、芯片、导线等组装各种功能的电路；虽然这不是第一次用电路板，因为之前的课内实验也用过，但当时的运用也只是插些导线和电阻电容之类的，用了电路板的很小部分。
这次的实习中应用了整块板子，实习后对电路板的组成完全了解了，并能熟练运用。
实习中通过对电路的连接也懂得了如何通过设计的分析对所连电路的整体布局，如何更好的放置芯片在最合适的位置。
在导线的连接上，如何选择导线走向是关键，我们应该尽量保证所连电路的简捷，宁短勿长，合理布线。
一个完美的作品不仅要能很好的完成要求实现功能，还要在感官上给人美的享受。
所以站在美的角度对自己的电路进行改良是很必要的。
（三）、理论联系实际课程设计，通过选择的题目，根据要求，运用所学知识将其付诸实践来完成。
这并不是在课堂上的单纯听懂，或者课后看书过程中的深入理解，这需要的是一种理论联系实践的能力。
理论知识往往都是在一些理想状态下的假设论，而实际的动手操作则完全不同，需要考虑实际中的很多问题。
有些知识在理论上可能完全没错但到了实际中则不然。
比如在动笔做题时我们是不用考虑导线、电阻是否连接的牢固合理，但在实际中，导线电阻有时是会带来时延造成花型变化的错乱，所以我们应尽量在连接电路时选择最短路径。
平时试验中，我就很认真，所以会比平时不动手的要轻松地多。
（四）、和同学共同合作、互相学习、共同进步实习中经常会遇到一些自己可能暂时无法想明白的问题，请教同学或老师是很好的做法，节省时间，也会从别人身上学到更多。
在设计时和同学相互交流各自的想法也是很重要的，不同的人对问题的看法总有差异，我们可以从交流中获得不同的想法，其他人的设计也可能有比你出色的地方，很好的借鉴，并在大家的商讨中选择最优方案最终一定会得到最好的设计方法。
总结从电路图的设计、实现、仿真、实验报告，都是自己思考和动手。
掌握了一些模拟软件的操作，用所学习过的芯片设计电路，并用面包板来实现，实现的过程中排错、检查的能力也得到锻炼。
总而言之，好好利用了学校给我们提供的此次实习的机会，努力按要求完成了任务，提高了自己的综合思考能力和动手实践能。
九参考文献。
<<数字电路逻辑设计>> ----------------------------------高等教育出版社王毓银编<<数字系统设计——数字电路课程设计指南>> --------北京邮电学院出版社高书莉编西安邮电学院计算机学院数字电路课程设计成绩鉴定表西安邮电学院计算机学院数字电路课程设计过程考核表。
