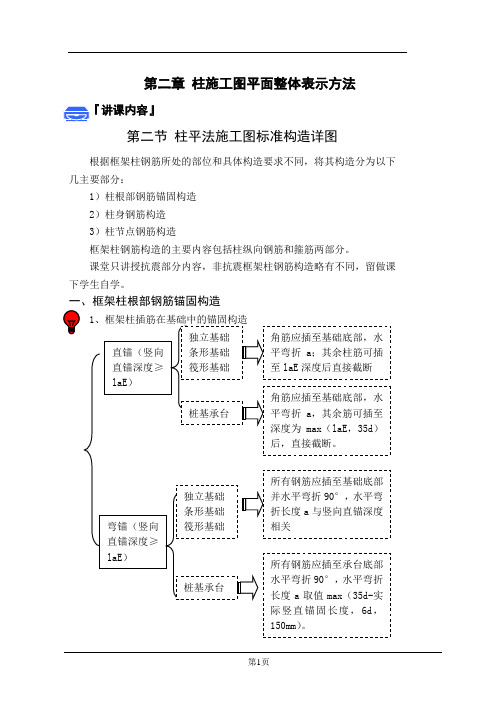

第二章柱施工图平面整体表示方法第二节柱平法施工图标准构造详图根据框架柱钢筋所处的部位和具体构造要求不同，将其构造分为以下几主要部分：1）柱根部钢筋锚固构造2）柱身钢筋构造3）柱节点钢筋构造框架柱钢筋构造的主要内容包括柱纵向钢筋和箍筋两部分。
课堂只讲授抗震部分内容，非抗震框架柱钢筋构造略有不同，留做课下学生自学。
一、框架柱根部钢筋锚固构造2、基础中柱箍筋的相关构造1）基础梁底部和基础底板在同一平面时各类基础中，柱的插筋伸至基础内或基础梁侧腋内。
柱箍筋在基础梁设置要求为：箍筋间距小于等于500mm ，且不少于两道非复合箍筋。
2）基础梁顶部与基础顶板在同一平面时当柱宽度大于梁时，柱在基础梁腹板高度范围内的箍筋要求同上柱加密箍筋设置，柱在基础梁翼缘高度范围内的设置为箍筋间距小于等于500mm 且不少于两道非复合箍筋；当柱宽度小于梁时，柱在基础梁腹板高度范围内的箍筋要求同上柱非加密箍筋设置，柱在基础梁翼缘高度范围内的设置为箍筋间距小于等于500mm 且不少于两道非复合箍筋。
3、框架梁上起柱钢筋锚固构造框架梁上起柱，指一般抗震或非抗震框架梁上的少量起柱（例如支撑层间楼梯梁的柱等），其构造不适用于结构转换层上的转换大梁起柱。
框架梁宽度大于柱宽度4、剪力墙上起柱钢筋锚固构造两种形式：柱与墙重叠一层和柱纵筋锚固在墙顶部。
1）柱与剪力墙重叠一层的墙上起柱的构造要求柱在剪力墙截面外的纵筋（如柱角筋）直通下层剪力墙底部下层楼面，其余伸入剪力墙内的纵筋自楼板向下伸入剪力墙内的锚固长度为laE （la ）；在剪力墙顶面以下锚固范围内的柱箍筋按上柱箍筋非加密区要求配置，可仅设置非复合箍筋或者单向复合箍筋。
2）直接在剪力墙顶部起柱柱所有纵筋自楼板顶面向下锚固长度为1.6laE ，箍筋配置同上柱箍筋加密区的复合箍筋设置相同。
5、芯柱锚固构造芯柱截面尺寸长和宽一般为max （b/3，250mm ）和max （h/3，250mm ）。
平法看图要点之剪力墙平法施工图看图原则：先校对平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。
1．看结构设计说明中的有关内容。
明确底部加强区在剪力墙施工图中的部位及高度范围；2．检查各构件的平面布置与定位尺寸。
根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。
特别应注意变截面处上下截面与轴线的梁轴线的关系；3．从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。
当采用列表注写方式时，应将表和结构平面图对应起来一起看；4．剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造；5．剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等；6．其余构件与剪力墙的连接，剪力墙与填充墙的拉接；7．全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面图。
抗震柱KZ的箍筋还是外箍加拉筋好一位呢称为涵秋1234的网友不久前在中国建筑标准设计研究院发帖说：03G101-1中讲到柱复合箍筋时，有一点让人很疑惑的地方，就是柱的复合箍筋里面套的小箍筋可以用拉钩代替，大家可以仔细看03101-1的46页注2的这句话，如果那样，能够省下一些制作箍筋的钢筋，尽管是笔误，但是估计没人敢那样做，我把那句话挑出来问过技术负责人、监理总监、设计院设计师，大都认为是笔误，但是所表达的意思没人敢表态，这也印证了对03G101的评价，作为参考可以，依据只能选取有用的。
一丁老师指出，03G101-1关于柱复合箍的这个要求提得非常好，不是笔误，而是一项有科学试验研究成果做坚强依托的切实有效的抗震构造措施。
大箍套小箍，(03G101-1)主要是对梁箍筋的设计要求；对抗震框架柱子的井字复合箍，(03G101-1)则推崇外箍加拉筋的抗震构造。
