在浙江，各个行业使用电磁振动给料机的不在少数。那么，浙江电磁振动给料机是如何调试的呢？电磁振动给料机的调整、调试主要是电磁铁铁芯间隙的调整，双质点连接弹簧板组的调整、调试。大家都知道电磁振动给料机是为了达到运输物料的目的，电磁振动给料机与普通给料机相比不需要润滑、结构简单、维修也更加方便。接下来，跟随小编的步伐一起来看一看电磁振动给料机的工作原理是什么吧。
【电磁振动给料机调试】
电磁振动给料机：
电磁振动给料机的调整、调试主要是电磁铁铁芯间隙的调整，双质点连接弹簧板组的调整、调试。
1.电磁铁铁芯与衔铁间气隙的整定
电磁振动给料机中铁芯与衔铁间气隙的大小直接影响给料机的正常运行，如调整不当，轻者使电流加大、振幅减小和不能正常运转，严重者将产生铁芯碰撞而导致铁芯和线圈的损坏。所以经常性的对气隙进行检查和调整是保证运转的重要条件。
2.双质点连接弹簧板组的调整
料槽的振幅大小有两大因素:一是给料机电磁激振力的大小、频率二是给料机自身的自振频率。根据机械振动的谐振原理可知，只有当给料机的自振频率与电磁铁的激振频率临近发生共振时，料槽的振幅大。
双质点弹簧板组的调整方法:在整机调整工作到气隙调整结束后，就可开始弹簧板组刚度的调整。松开检修螺杆，接通控制电源，在逐步增加工作电流的同时，观察设在电磁振动给料机上的振幅指示牌的指示值。当电流达到大值，而振幅达不到大值时，可把弹簧板组的顶紧螺丝稍做松动，这时如振幅增大、工作电流下降，则说明弹簧刚度偏大，应减少簧片的块数以减少刚度。相反就应增加板簧数以加强整体刚度。总之只要反复认真的调整就可达到佳调谐值振幅指示牌的作用是测定振动点振动幅度，测定两条线分界点的值就是振幅值。
3.安装调整
(1)组装给料机时，须紧固激振器与料槽的连接螺钉，以免影响电磁振动给料机运转的稳定性。为保证使用安全，电磁振动给料机上的接地螺钉应可靠接地。
(2)悬挂式的电磁振动给料机安装采用牢固可靠的钢丝绳或花兰螺丝挂在足够钢度的构件上，为了减少电振机的槽向摆动，在宽度方向悬挂吊杆可向外张开10°布置。
(3)为了减少料仓中物料对料槽的压力，在料仓下须安装具有一定斜度的溜槽，并且溜槽不得触及料槽。
(4)在排料口应设闸门出料口宽度B须满足下式：A——20＞B＞(2-3)，d式中：d——物料大粒度(mm) A——料槽宽度(mm)。
(5)安装时可使槽体向
下斜10°，若与电子程
序控制装置配套使用
应在水平安装，并检
查槽体的横向水平，
否则在输送过程中物
料会向一边偏移。
(6)安装后的振动给料
机，周围应有一定的
游动间隙，使电振机
处于自由状态。
(7)封闭槽振动电机进出料口可安装防尘布袋，适用于要求防尘的环境中。
电磁振动给料机特点
1.惯性振动给料机电气控制采用半波整流电路，可无级调节给料量，可用于自动控制的生产流程中，实现生产过程自动化。
2.无转动零部件，不需润滑，结构简单，维修方便。
3.惯性振动给料机物料是微抛运动，料槽磨损小。
4.惯性振动给料机采用合金钢板制成的料槽，可适用输送高温磨损严重及有腐蚀性的物料等。

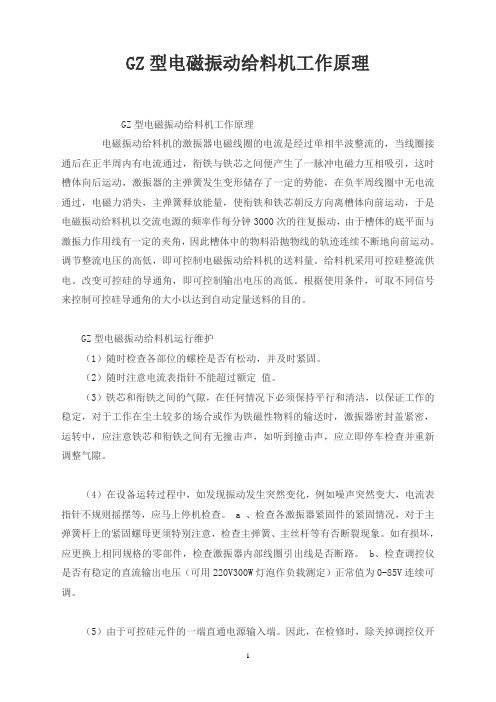

【电磁振动给料机工作原理】
电磁振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器，激振器是由两根偏心轴（主、被动）和齿轮副组成，由电动机通过三角带驱动主动轴，再由主动轴上齿轮啮合被动轴转动，主、被动轴同时反向旋转，使槽体振动，使物料连续不断流动，达到输送物料的目的。
振动给料机系列主要技术参数 型号最大 进料 粒度 (mm) 处理 能力 (t/h) 电动机 功率 (kw) 安装 倾角 (度) 总重量 (kg) 槽体尺寸 (mm) 外形尺寸 (长×宽×高)(mm) GZD-850×3000400 120 3.7×2 5 3607 850×30003110×1800×1600 GZD-1000×3600500 150 5.5×2 5 3895 1000×36003850×1950×1630 GZD-1100×4200580 240 5.5×2 5 4170 1100×42004400×2050×1660 GZD-1100×4900580 280 7.5×2 5 4520 4900×11005200×2050×1700 GZD-1300×4900650 450 11×2 5 5200 4900×13005200×2350×1750 ZSW-380×95500 96-160 11 0 4082 3800×9603920×1640×1320 ZSW-490×110630 120-280 15 0 5352 4900×11004980×1830×1320 ZSW-600×130750 400-560 22 0 7800 6000×13006082×2580×2083 注：产品性能在不断改进中,参数如有更改,恕不另行通知 ZTGL型给料机 我要订购本产 品
振动给料机主要技术参数
GZD-850×3000850×3000400 120 3.0×2 3.6 5o3110×1800×1600 GZD-1000×36001000×3600500 150 3.7×2 3.9 5o3850×1850×1630 GZD-1100×42001100×4200580 240 5.5×2 4.2 5o4400×2050×1660 GZD-1100×49001100×4900580 280 7.5×2 4.5 5o5200×2050×1700 GZD-1300×49001300×4900650 450 11×2 5.2 5o5200×2350×1750注：远华机械保留更改产品设计与规格的权利，恕不另行通知。 GZG系列自同步惯性振动给料机
