万用表钳表的使用方法
万用表钳表的使用方法如下：
1. 交流电压测量：将档位转至交流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。

2. 交直流电流测量：选择合适的电流档位，用钳口完全钳住待测的单根电线，读取数据。

注意一般仪表的最大测试电流仅600A，不得测试超过600A以
上的电流。

3. 直流电压测量：选择合适的直流电压档，红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另一端接入待测点，读取数值。

4. 相序的测试：将表笔黄、黑、红，依次插入“⚡”、COM、VΩ插线口。

接入红、黑表笔时，指示灯微亮，再接入黄表笔时，指示灯亮，说明是正相序；指示灯灭，说明反相序。

5. 线路通断测量：红、黑表笔分别插入VΩ、COM插线口，红、黑表笔另
一端接入待测点，读取数值。

注意在停电的状态下测试电阻，因为只有停掉了电才能确保测量人员安全以及测试结果更加准确。

以上就是万用表钳表的使用方法，仅供参考，具体使用方法建议参考使用说明书或者咨询专业人员。

数字万用表使用和常用电子元器件的识别与检测一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。

测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。

特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。

测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入"com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。

特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。

禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。

在路检测时注意电阻不能有并联支路。

电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。

每次测量完毕需把测量结果减去此值，才是实际电阻值(电阻档高时，误差会比较大)。

四、短开路检测将功能、量程开关转到蜂鸣档位置，两表笔分别测试点，若有短路，则蜂鸣器会响。

用此方法可以检测电路线路的通断情况。

注意：蜂鸣器响并不一定表示两点间线路短路，若两点间电阻比较小（20Ω）也会响。

五、数字万用表电容检测方法检测电容有专用的电容表来测量电容容量，如下图所示也可用万用表测量固定小电容器的检测1、检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。

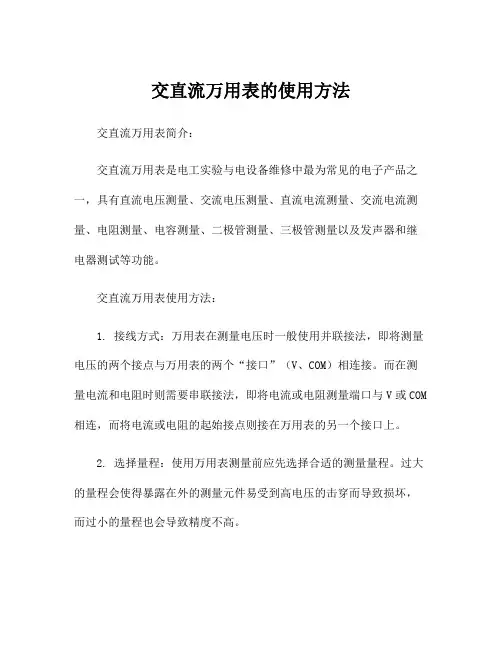

交直流万用表的使用方法交直流万用表简介：交直流万用表是电工实验与电设备维修中最为常见的电子产品之一，具有直流电压测量、交流电压测量、直流电流测量、交流电流测量、电阻测量、电容测量、二极管测量、三极管测量以及发声器和继电器测试等功能。

交直流万用表使用方法：1. 接线方式：万用表在测量电压时一般使用并联接法，即将测量电压的两个接点与万用表的两个“接口”（V、COM）相连接。

而在测量电流和电阻时则需要串联接法，即将电流或电阻测量端口与V或COM 相连，而将电流或电阻的起始接点则接在万用表的另一个接口上。

2. 选择量程：使用万用表测量前应先选择合适的测量量程。

过大的量程会使得暴露在外的测量元件易受到高电压的击穿而导致损坏，而过小的量程也会导致精度不高。

3. 测量方法：万用表常见的测量方法有几种，包括直接测量法、串联法、并联法和差法。

其中直接测量法是指利用万用表直接对电路进行测量，需要事先了解电路连接和元件参数等信息，因而来说较为麻烦；而串联法和并联法则是通过加入测量元件来改变电路的特性，从而测量基准电量的变化量，是较为常用的方法之一。

4. 注意事项：（1）保持信号完整：使用万用表进行测量时，正负极应尽可能与受测电路要接近，使用电线应尽可能短，并保证其良好的接触；而在测量高阻容、低噪声电路等时还需保持良好的信号完整性。

（2）避免电路电压过高：未开机时不应将万用表接到电路上，开机后在进行量程选择和接线前还应将测量引头拨到最大量程，以避免测量前存在高电压电路导致测量引头受损、万用表失灵等现象发生。

（3）使用正确的保护措施：在进行高分辨率或者高精度的测量过程中，使用合适的保护措施可以降低测量引头受损、万用表失灵等风险，例如在测量高阻容电路时应选择高阻容接线法并在万用表进行电压下降之前，加入一个适当的电阻元件来缓慢放电。

总之，使用万用表测量时应充分了解元件参数，选择合适的测量量程和接线方式，并遵守相应的注意事项，以确保测量结果的准确性和可靠性。

万用表测量交流电压和电流的方法1. 万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小,表头的灵敏度愈高.测电压时的内阻越大，其性能就越好。

表头上有四条刻度线,它们的功能如下:第一条（从上到下)标有R或Ω,指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求.转换开关一般有两个，分别标有不同的档位和量程.2. 2．符号含义(1）∽表示交直流（2）V－2。

5KV 4000Ω/V 表示对于交流电压及2。

5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V3. 万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

(2)进行机械调零。

（3)根据被测量的种类及大小,选择转换开关的挡位及量程，找出对应的刻度线。

（4)选择表笔插孔的位置。

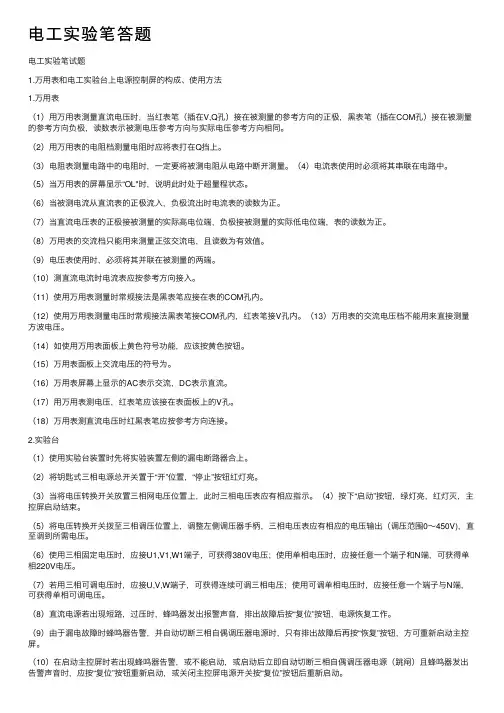

电⼯实验笔答题电⼯实验笔试题1.万⽤表和电⼯实验台上电源控制屏的构成、使⽤⽅法1.万⽤表（1）⽤万⽤表测量直流电压时，当红表笔（插在V,Q孔）接在被测量的参考⽅向的正极，⿊表笔（插在COM孔）接在被测量的参考⽅向负极，读数表⽰被测电压参考⽅向与实际电压参考⽅向相同。

（2）⽤万⽤表的电阻档测量电阻时应将表打在Q挡上。

（3）电阻表测量电路中的电阻时，⼀定要将被测电阻从电路中断开测量。

（4）电流表使⽤时必须将其串联在电路中。

（5）当万⽤表的屏幕显⽰“OL"时，说明此时处于超量程状态。

（6）当被测电流从直流表的正极流⼊，负极流出时电流表的读数为正。

（7）当直流电压表的正极接被测量的实际⾼电位端，负极接被测量的实际低电位端，表的读数为正。

（8）万⽤表的交流档只能⽤来测量正弦交流电，且读数为有效值。

（9）电压表使⽤时，必须将其并联在被测量的两端。

（10）测直流电流时电流表应按参考⽅向接⼊。

（11）使⽤万⽤表测量时常规接法是⿊表笔应接在表的COM孔内。

（12）使⽤万⽤表测量电压时常规接法⿊表笔接COM孔内，红表笔接V孔内。

（13）万⽤表的交流电压档不能⽤来直接测量⽅波电压。

（14）如使⽤万⽤表⾯板上黄⾊符号功能，应该按黄⾊按钮。

（15）万⽤表⾯板上交流电压的符号为。

（16）万⽤表屏幕上显⽰的AC表⽰交流，DC表⽰直流。

（17）⽤万⽤表测电压，红表笔应该接在表⾯板上的V孔。

（18）万⽤表测直流电压时红⿊表笔应按参考⽅向连接。

2.实验台（1）使⽤实验台装置时先将实验装置左侧的漏电断路器合上。

（2）将钥匙式三相电源总开关置于“开”位置，“停⽌”按钮红灯亮。

（3）当将电压转换开关放置三相⽹电压位置上，此时三相电压表应有相应指⽰。

（4）按下“启动”按钮，绿灯亮，红灯灭，主控屏启动结束。

（5）将电压转换开关拨⾄三相调压位置上，调整左侧调压器⼿柄，三相电压表应有相应的电压输出（调压范围0～450V)，直⾄调到所需电压。

怎样⽤万⽤表判断⼀个电源是交流还是直流？⽤万⽤表怎么判断电源是交流电还是直流电，这个问题对于电⼯朋友来说根本就不是事，⽽对于普通朋友来说，可能需要解释⼀下。

既然朋友都问了，那我就说⼀下吧。

回答这个问题之前，⾸先要搞懂什么是万⽤表，否则你会觉得云⾥雾⾥的。

万⽤表是电⼯必备⼯具，他可以⽤来测量电压（包括交直流），电流，电阻，电容，⼆极管，三极管，三极管的电流放⼤倍数（HFE），还可以判断电源的正负极，零⽕线等，所以才称之为万⽤表，常见的如下图。

如果我们在⼯作中不知道电源是交流电还是直流电，我们有什么⽅法来判断呢？①把万⽤表拨到交流电压最⾼档，常见的是750伏，表笔⼀端插⼊相应的插孔，⿊表笔插COM，红表笔插VΩ，如图。

⼀只⼿拿万⽤表，⼀只⼿握两只表笔，不要触碰到表笔的⾦属部分（笔尖），以免造成触电。

然后⽤两只表笔分别触碰两根导线，确保接触良好，这时候我们就可以根据万⽤表显⽰的数据来判断是交流电还是直流电。

如果是交流电就会显⽰相应的电压，⽐如220伏左右，或者380伏左右，如图因为这两种电压是我国常⽤的电压。

如果是直流电，万⽤表就不会显⽰数值。

②如果第⼀种⽅法还不能确定，我们就把表笔拿开，把万⽤表拨到直流电压档，也是从最⾼档开始，如果是直流电压，如果我们红表笔接的是电源正极，万⽤表就显⽰多少伏，如果红表笔接的是电源的负极，万⽤表则显⽰“-”多少伏。

如图⿊表笔接的是正极红表笔接的是负极，所以我们在测量的时候⼀定要调换表笔分别接触两根导线。

避免误判。

③如果两只表笔同时触碰两根导线不⽅便的话，我们也可以⽤红笔直接去触碰两根导线，⿊表笔接地或者缠绕在⼿上或者放在旁边也可以，如果是交流电的话会显⽰⼀定的电压，⽤这个⽅法同时也可以判断零线和⽕线，⽕线有电压零线没电压或者⾮常⼩。

如果是直流电的话就没有数据显⽰。

另外提醒⼀点，⽤电笔是⽆法准确判断出电源的电压，也⽆法准确判断出电源是交流电还是直流电，判断电源的准确电压最好⽤万⽤表。

万用表交流电压测量原理
万用表是一种常用的电测仪器，可以用于测量直流电压、交流电压、直流电流、交流电流、电阻等电信号参数。

本文主要介绍万用表在交流电压测量中的原理。

交流电压测量的原理是基于万用表的内部电路，其中包括了一个电压测量电路和一个电压降频电路。

在万用表进行交流电压测量时，首先要将测量档位选择到交流电压档位。

然后将测量引线的探头插入电路中，使之与待测的电压源接通。

当交流电压施加在测量引线上时，万用表的电压测量电路会将其转换成等效的电压信号。

这个转换过程主要通过一个电阻和一个电容来完成。

在交流信号通过电阻时，会产生一个电流。

这个电流大小与交流电压的大小成正比。

接着，这个电流会通过电容，使之形成一个电压信号，这个电压信号与原本的交流电压有相同的频率和相位。

万用表内部的电压降频电路会将高频的交流电压转换成低频的电压信号。

这是因为高频交流电压会影响测量准确性，所以需要进行降频处理。

最后，万用表会根据经过电压降频电路转换后的电压信号，通过内部的电路测量模块进行测量，并将结果通过显示屏显示出
来。

综上所述，万用表交流电压测量的原理是通过电压测量电路和电压降频电路将待测的交流电压转换成等效的电压信号，并通过内部电路测量模块进行测量和显示。

数字万用表的使用说明一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有30档。

本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志，短路检查用蜂鸣器。

二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的0.8％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。

⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的1.2％＋2个字），交流精度为±（读数的2.0％＋5个字），最大电压负荷为250mV（交流有效值）。

⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、20MΩ和20MΩ六档。

精度为±（读数的2.0％＋3个字）。

⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。

⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。

⑹短路检测：测试电路电阻＜20Ω±10Ω2．采样时间：T S＝0.4S。

三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关按下，则接通电源，不用时应随手关断。

3．电容测量插座测量电容时，将电容引脚插入插座中。

4．功能量程开关选择不同的测量功能和量程。

5． 10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。

6．电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。

7． V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。

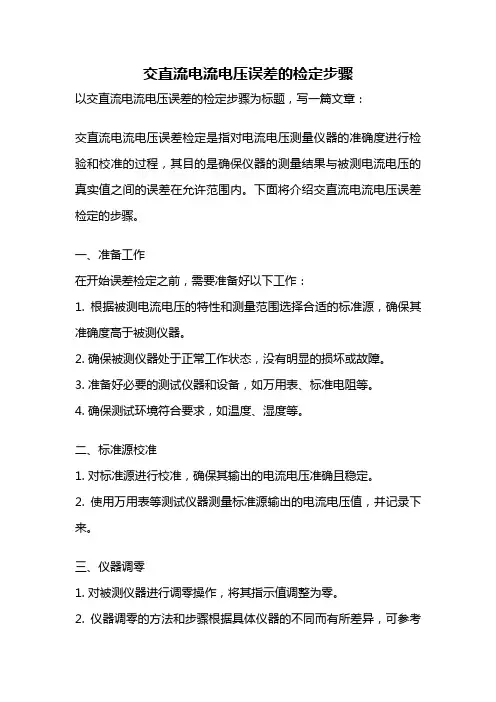

交直流电流电压误差的检定步骤以交直流电流电压误差的检定步骤为标题，写一篇文章：交直流电流电压误差检定是指对电流电压测量仪器的准确度进行检验和校准的过程，其目的是确保仪器的测量结果与被测电流电压的真实值之间的误差在允许范围内。

下面将介绍交直流电流电压误差检定的步骤。

一、准备工作在开始误差检定之前，需要准备好以下工作：1. 根据被测电流电压的特性和测量范围选择合适的标准源，确保其准确度高于被测仪器。

2. 确保被测仪器处于正常工作状态，没有明显的损坏或故障。

3. 准备好必要的测试仪器和设备，如万用表、标准电阻等。

4. 确保测试环境符合要求，如温度、湿度等。

二、标准源校准1. 对标准源进行校准，确保其输出的电流电压准确且稳定。

2. 使用万用表等测试仪器测量标准源输出的电流电压值，并记录下来。

三、仪器调零1. 对被测仪器进行调零操作，将其指示值调整为零。

2. 仪器调零的方法和步骤根据具体仪器的不同而有所差异，可参考仪器的使用说明书或相关标准。

四、误差测量1. 将标准源的输出连接到被测仪器的输入端，使其测量标准源的电流电压值。

2. 同时使用万用表等测试仪器测量被测仪器的电流电压值。

3. 比较标准源输出值和被测仪器测量值之间的差异，计算出误差值。

4. 重复以上步骤，分别在不同的电流电压档位下进行测量和计算。

五、误差判定1. 将测得的误差值与仪器的规格要求进行比较。

2. 如果测得的误差值在规格要求范围内，说明仪器的误差在允许范围内，可以认为该仪器的准确度良好。

3. 如果测得的误差值超出规格要求范围，说明仪器存在较大的误差，需要进行修理或调整。

六、记录和报告1. 将每次测量的结果记录下来，包括标准源的输出值、被测仪器的测量值和计算得到的误差值。

2. 根据记录的结果生成误差检定报告，包括被测仪器的型号、序列号、测量范围等信息，以及测量数据和误差判定结果。

通过以上步骤的交直流电流电压误差检定，可以确保仪器的测量结果准确可靠，提高仪器的使用性能和可信度。

万用表正确使用六步骤
万用表正确使用六步骤电工知识6月3日讯，（1）插孔的选择
红色表笔的连线应接到标有＋符号的插孔内，黑表笔应接到标有－的插孔内。

（2）测量档位的选择
使用万用表时，应根据测量的对象，将转换开关旋到相应的位置上。

在进行档位的选择时，应特别小心，稍有不慎就有可能损坏仪表。

(3)量程的选择
用万用表测量交直流电流或电压时，其量程选择的要求使指针工作在满刻度的2/3以上区域，以保证测量结果的准确度，用万用表测量电阻时，则应尽量使指针在中心刻度值的1/10－10倍之间。

（4）正确读数
根据被测量以及量程在相应的刻度尺上读出指针指示的数值，另外，读数时应尽量使视线与表面垂直。

（5）欧姆档的使用
A、每一次测量电阻都必须调零。

B、测量电阻时，被测电路不允许带电。

C、被测电阻不能有并联支路，否则其测量结果是被测电阻与并联支路后的等效电阻。

D、用欧姆档测量晶体管参数时，考虑到晶体管所能构承受的电压比较小和容许通过的电流较小，一般选择R10或R1K的倍率档。

E、万用表欧姆档不能直接测量微安表表头、检流计、标准电池等仪器仪表，在使用的间歇中，两表笔不能够短接。

（6）注意操作安全
A、决不允许用手接触表笔的金属部分，否则会发生触电或影响测量精度。

B、不允许带电转动转换开关，避免生产高压电弧把转换开关与触点氧化甚至烧坏。

C、测量叠加有交流电压的直流电压时，要考虑转换开关的耐压值，否则会因为电压幅度过大使转换开关中的绝缘材料被击穿。

D、万用表在用完之后，转换开关应该放在交流电压的最大档位或在OFF档。

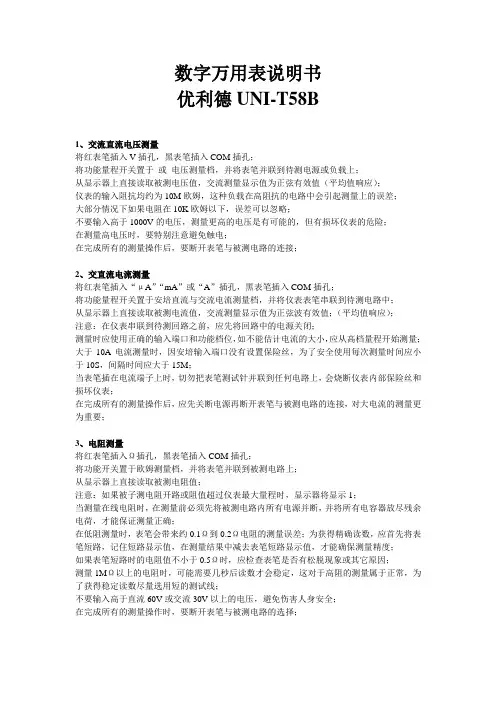

数字万用表说明书优利德UNI-T58B1、交流直流电压测量将红表笔插入V插孔，黑表笔插入COM插孔；将功能量程开关置于或电压测量档，并将表笔并联到待测电源或负载上；从显示器上直接读取被测电压值，交流测量显示值为正弦有效值（平均值响应）；仪表的输入阻抗均约为10M欧姆，这种负载在高阻抗的电路中会引起测量上的误差；大部分情况下如果电阻在10K欧姆以下，误差可以忽略；不要输入高于1000V的电压，测量更高的电压是有可能的，但有损坏仪表的危险；在测量高电压时，要特别注意避免触电；在完成所有的测量操作后，要断开表笔与被测电路的连接；2、交直流电流测量将红表笔插入“μA”“mA”或“A”插孔，黑表笔插入COM插孔；将功能量程开关置于安培直流与交流电流测量档，并将仪表表笔串联到待测电路中；从显示器上直接读取被测电流值，交流测量显示值为正弦波有效值；（平均值响应）；注意：在仪表串联到待测回路之前，应先将回路中的电源关闭；测量时应使用正确的输入端口和功能档位，如不能估计电流的大小，应从高档量程开始测量；大于10A电流测量时，因安培输入端口没有设置保险丝，为了安全使用每次测量时间应小于10S，间隔时间应大于15M；当表笔插在电流端子上时，切勿把表笔测试针并联到任何电路上，会烧断仪表内部保险丝和损坏仪表；在完成所有的测量操作后，应先关断电源再断开表笔与被测电路的连接，对大电流的测量更为重要；3、电阻测量将红表笔插入Ω插孔，黑表笔插入COM插孔；将功能开关置于欧姆测量档，并将表笔并联到被测电路上；从显示器上直接读取被测电阻值；注意：如果被子测电阻开路或阻值超过仪表最大量程时，显示器将显示1；当测量在线电阻时，在测量前必须先将被测电路内所有电源并断，并将所有电容器放尽残余电荷，才能保证测量正确；在低阻测量时，表笔会带来约0.1Ω到0.2Ω电阻的测量误差；为获得精确读数，应首先将表笔短路，记住短路显示值，在测量结果中减去表笔短路显示值，才能确保测量精度；如果表笔短路时的电阻值不小于0.5Ω时，应检查表笔是否有松脱现象或其它原因；测量1MΩ以上的电阻时，可能需要几秒后读数才会稳定，这对于高阻的测量属于正常，为了获得稳定读数尽量选用短的测试线；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；在完成所有的测量操作时，要断开表笔与被测电路的选择；4、二极管测量将红表笔插入有二极管符号标志的插孔，黑表笔插入COM插孔，红表笔极性为正，黑表笔极性为负；将功能开关置于标有二极管符号标志的档位，红表笔接到被子测二极管的正极，黑表笔执着到二管的负极；从显示器上直接读取被子测二极管的近似正向PN结压降值，单位是毫伏，对硅PN结而言，一般约为500到800mV确认为正常值；如果被测二极管开路或极性反接时，显示为1，当测量在线二极管时，在测量前必须首先将被测电路内所有电源并断，并将所有电容器放尽残余电荷；二极管没试开路电压约为3V；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；5、电容器测量将转接插座插入伏特与毫安二插孔，量程开关置于标有电容符号、标有单位F的合适档位，然后将被测电容插入转接插座CX对应插孔，从显示器上直接读取被测电容值；如果被测电容短路，容值勤超过仪表的最大量程，显示器将显示1；所有的电容在测试前必须全部放尽残余电荷；大于10μF的电容，测量时，会需要较长的时间；属正常；不要输入高于直流60V或交流30V以上的电压，避免伤害人身安全；在完成所有的测量操作后，取下转接插座；6、如果是C型，可以测量温度和频率7、三极管HFE测量将转接插座插入伏特与毫安的二插孔；量程开关置于HFE档位，然后将被测NPN或PNP型三极管插入转接插座对应插孔位；从显示器上直接读取被测三极管HFE近似值；不要输入高于直流60V或交流30V以上的电压；在完成所有的测量操作后，取下转接插座；8、数据保持HOLD在任何测量情况下，当按下HOLD键时，仪表显示随即保持测量结果，再按一次HOLD键时，仪表显示保持测量结果自动解锁，随机显示当前测量结果；9自动关机功能当连续测量时间超过约15分钟，显示器将消隐显示，仪表进入微功耗休眠状态，如果唤醒仪表重新工作，连续按二次POWER按键开关即可。

数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2元件测量一、电压的测量：1、直流电压的测量：首先将黑表笔插进【com】孔，红表笔插进【V Ω】；2、把万用表上的旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，【V－】表示直流电压档，【V～】表示交流电压档，【A】是电流档），接着把表笔接电源或电池两端；3、保持接触稳定。

数值可以直接从显示屏上读取，若显示为【1】，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现【-】，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极；4、交流电压的测量：表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档【V～】处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分；二、电流的测量：1、直流电流的测量。

先将黑表笔插入【com】孔。

若测量大于200mA 的电流，则要将红表笔插入【10A】插孔并将旋钮打到直流【10A】档；若测量小于200mA的电流，则将红表笔插入【200mA】插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为【1】，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表；2、交流电流的测量：测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回【VΩ】孔；三、电阻的测量：将表笔插进【com】和【VΩ】孔中，把旋钮打旋到【Ω】中所需的量程，用表笔接在电阻两端，测量中可以用一只手接触电阻，但不要把两只手同时接触电阻两端，这样会影响测量精确度。

MF500-B 型万用表说明书MF500-B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。

该仪表共具有二十九个测量量限，能分别测量交直流电压、交直流电源、电阻，适宜于无线电、电讯及电工事业单位作一般测量之用。

MF500 型万用表的外观如图 2-3 所示。

图 2-3 MF500-B 型万用电表使用时，将红表笔接“+”，黑表笔接“*”。

具体使用方法如下：1．测量交直流电压把转换开关拨到交直流电压档，量程开关拨到直流电压档或交流电压档。

直流电压有，10V,50V,250V,500V 五个量程，交流电压有 10V,50V,250V,500V 四个量程。

在测量未知电压时量程应选最大量程，然后逐渐减少到合适档位（使指针偏转刻度在 1/3 到 2/3 满刻度之间），以免烧坏万用表。

将表笔并联接于被测点，若为直流电压时，红表笔接“+”，黑表笔接“-”，若正负极性接反，会造成指针损坏。

读相应的刻度线。

在使用万用表时应特别注意万用表表头标尺的刻度线，其中自上而下第一条是欧姆档刻度线，二条是电压、电流的共用刻度线，大部分万用表第三条是交流电压 10V 专用刻度线。

2．测量电阻把转换开关拨到欧姆档，倍率开关拨到恰当的位置，把被测电阻接在表笔间，表头上的读数乘上倍率，就是所测电阻的阻值，使用万用表测量电阻时，要注意调零。

3．测量电流把转换开关拨到电流档，量程开关拨到直流电流档或交流电流档。

万用表的电压档和电流档的使用有许多相似之处，使用万用表测电流时将表笔串联在被测电路中。

以MF500型指针式万用表为例，介绍万用表的使用方法：（1）表头万用表的表头是灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值。

符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

数字万用表使用说明主讲：廖轶涵数字万用表使用说明LED显示窗功能量程选择旋钮输入端子组按键组数字万用表使用说明10Hz-60MHz基本功能量程基本精度直流电压600mV/6V/60V/600V/1000V ±(0.3%+1) 交流电压600mV/6V/60V/600V/1000V ±(0.5%+2) 直流电流600m A/6mA/60mA/600mA/10A ±(0.5%+1) 交流电流600m A/6mA/60mA/600mA/10A ±(0.8%+2) 电阻600W /6k W /60k W /600k W/6M W/60M W ±(0.5%+1) 电容6nF/60nF/600nF/6m F/60m F/600m F/6mF ±(2%+5) 摄氏温度-40℃～1000℃±(1%+3) 华氏温度-40℉～1832℉±(1%+3)频率6KHz/60KHz/600KHz/6MHz/60MHz ±(0.1%+3)数字万用表使用说明安全工作准则交直流电压测量交直流电流测量电阻测量电路通断测量二极管测量电容测量温度测量三极管hFE测量频率测量数字万用表安全工作准则1. 使用前要检查仪表或表笔,谨防任何损坏或不正常的现象,如果发现任何异常情况:表笔裸露、机壳损坏、液晶显示器无显示等等，请不要使用。

严禁使用没有盖好盖的仪表，否则有电击危险。

数字万用表安全工作准则2. 表笔破损必须更换，并须换上同样型号或相同电气规格的表笔。

3. 当仪表正在测量时，不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路。

数字万用表安全工作准则4. 测量电压高于直流60V或交流30V 以上的电压时，务必小心谨慎，切记手指不要超过表笔护指位，以防触电。

5. 在不能确定被测量值的范围时，须将仪表工作于最大量程位置。

数字万用表安全工作准则6. 切勿在端子和端子之间，或任何端子和接地之间施加超过仪表上所标的额定电压或电流。

作为 电子 入门者，正确使用 万用表 是最基本的技能，随着技术的发展，越来越多的电子从业者使用数字万用表，本文主要讲解如何用数字万用表测量直流电流。

一、直流电流的测量方法
1、将黑表笔插入COM插孔，当测量最大值为200mA的电流时，红表笔插入mA插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。

2、将功能开关置于直流电流挡A-合适量程。

3、将测试表笔串联接入到待测负载上，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程,如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

二、操作提示
1、挡位选定直流电流挡，当不知电流范围时，应从最大量程选起。

2、注意电流方向，即红表笔接 电源
正极（或高电位），黑表笔接电源负极（或低电位）。

3、表要串联在所测电流的电路中。

4、测交流电流与测直流电流方法差不多，只是无极性限制。

三、直流电流的测量步骤
第一步：将万用表挡位旋转至直流电流挡200mA量程。

第二步：在实物电路上合上S1。

第三步：将红表笔接1，黑表笔接2，观察读数，测得支路中1、2点之间的电流为20m A。

四、注意事项
1、如果使用前不知道被测电流范围，将功能开关置于最大量程并逐渐下降。

2、若显示为“1.”，表示量程太小，功能开关应置于更高量程。

3、表示最大输入电流为200mA，过量的电流将烧坏保险丝，应再更换，20A量程无保险丝保护，测量时不能超过15秒。

4、交流电流的测量，测量方法与直流相同，不过挡位应该打到交流挡位A~，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电源会报废，请慎重操作！。

万用表的工作原理一、实验目的一. 1 理解万用表的工作原理；2 熟悉并掌握万用表的主要功能和使用操作方法。

二、实验内容1 用万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1表头 1台2电源电动势 1块3 电阻若干4 实验箱 1台5 滑动变阻器四、实验要求1 要求学生自己查阅有关万用表的功能和相关工作原理，了解万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4熟练掌握万用表的使用方法。

1个五．实验思路1．表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

2．万用表的基本工作原理万用表对被测电量进行测量的过程，是由测量电路实现的。

如果要设计一个型号的万用表，则首先要明白其最基本的工作原理，然后再按照所设计的万用表功能而进行电路的具体设计，这里先介绍一下万用表的基本工作原理见由表头、电阻测量档、电流测量档、直流电压测量档和交流电压测量档几个部分组成，图中“－”为黑表棒插孔，“＋”为红表棒插孔。

当我们把档位开关旋钮SA打到交流电压档时，通过二极管VD整流，电阻R3限流，由表头显示出来；当打到直流电压档时不须二极管整流，仅须电阻R2限流，表头即可显示；打到直流电流档时既不须二极管整流，也不须电阻R2限流，表头即可显示；测电阻时将转换开关SA 拨到Ω档，这时外部没有电流通入，因此必须使用内部电池作为电源，设外接的被测电阻为Rx ，表内的总电阻为R ，形成的电流为I ，由 Rx 、电池E 、可调电位器RP 、固定电阻R1和表头部分组成闭合电路，形成的电流I 使表头的指针偏转。
