《照明电路》课件

《照明电路》课件
通过智能控制技术实现照明的 自动化和个性化，避免浪费，
提高照明效率。
调光技术
通过调节照明亮度或色温，满 足不同场景的需求，实现节能
目的。
高效变压器
采用高效变压器能够降低变压 器的损耗，提高能源利用效率
。
照明电路的发展趋势与未来展望
智能化
随着物联网和人工智能技术的 发展，照明电路将更加智能化 ，实现远程控制、语音控制等
功能。
绿色环保
随着环保意识的提高，绿色环 保的照明产品将越来越受到青 睐，如LED照明等。
高效节能
高效节能的照明产品和技术将 不断涌现，进一步提高能源利 用效率。
定制化
随着消费者需求的多样化，照 明电路将更加个性化、定制化 ，满足不同场景和用户需求。
05
实践案例分析
家庭照明电路的设计与安装案例
总结词
《照明电路》ppt课件
目录 Contents
• 照明电路基础知识 • 照明电路的元件与材料 • 照明电路的设计与安装 • 照明电路的安全与节能 • 实践案例分析
01
照明电路基础知识
照明电路的定义与组成
总结词
照明电路是用于提供照明的电路系统，由电源、负载、导线和控制装置等组成 。
详细描述
照明电路是用于将电能转换为光能的电路系统，主要由电源（如市电或电池） 、负载（如白炽灯、荧光灯等照明灯具）、导线和控制装置（如开关、调光器 等）等组成。
总结词
常见的照明电路类型包括荧光灯电路、LED灯电路和HID灯电路等，每种类型具有不同 的特点和应用场景。
详细描述
荧光灯电路是一种常见的照明电路，通过电场作用激发荧光粉发光，具有发光效率高、 寿命长等特点，常用于室内照明。LED灯电路采用发光二极管作为光源，具有高效、节 能、环保等特点，适用于各种照明场合。HID灯电路采用高强度气体放电灯作为光源，

常用照明线路课件

常用照明线路课件

3
等电位连接
采用等电位连接方式，将照明线路的各个部分连 接在一起，确保安全可靠。
05
常见故障与排除方法
灯不亮
电源故障
检查电源插头和电线是否牢固连接，电源开关是否打开。
灯泡损坏
检查灯泡是否正常工作，如损坏需要更换。
保险丝熔断
检查保险丝是否正常，如有异常需要更换。
灯光闪烁或熄灭后不恢复
电源电压不稳定
照明线路的分类
根据应用场景和负载类型，照明线路 可以分为室内照明线路和室外照明线 路，以及各种特殊照明线路，如LED 照明线路、节能照明线路等。
照明线路的基本组成
电源
开关
负载
导线
电源是照明线路的能量来源， 它可以是交流电源或直流电源 。根据负载类型和应用场景， 选择合适的电源是照明线路设 计的重要环节。
组成
电源、开关1、开关2、负载（照明 灯具）。
多控照明线路
定义
多控照明线路是指通过多 个开关控制一个或多个照 明灯具的线路。
特点
可实现多个不同位置对灯 具的控制，适用于公共场 所、办公室等需要多控功 能的场所。
组成
电源、开关1、开关2、... 、负载（照明灯具）。
应急照明线路
定义
应急照明线路是指当正常照明线路出 现故障时，自动切换到备用电源给应 急照明灯具供电的线路。
线路类型选择
根据使用需求和安全要求，选择适当的线路类型 ，如明线、暗线或无线等。
线路保护
根据线路类型和敷设环境，选择适当的保护措施 ，如穿管、加装套管或使用电缆桥架等。
线路固定
采用适当的固定方式，确保线路不会受到外力影 响而松动或损坏。
灯具的安装步骤与注意事项
灯具选择

照明电路课件ppt

照明电路课件ppt

在操作过程中，应遵循先 断电后操作的原则，避免 带电作业引发触电事故。
遵循电路设计图纸和说明 书，正确连接电源、灯具 和其他电器元件，防止错 接、漏接导致电路故障或 火灾。
注意用电安全
确保使用的电器元件和电线符合 国家相关标准和规定，不使用劣
质或过期产品。
定期检查电线绝缘层是否破损、 老化或接触不良，及时更换破损 或老化的电线，防止漏电和短路
04
照明电路常见故障与排除
灯泡不亮
总结词
灯泡不亮可能是由于电路故障、灯泡 损坏或开关故障等原因引起的。
详细描述
首先检查电路是否正常，灯泡是否损 坏，开关是否接触良好。如果灯泡损 坏，需要更换灯泡；如果开关接触不 良，需要修复或更换开关。
灯光闪烁
总结词
灯光闪烁可能是由于电压不稳定、电路接触不良或灯泡损坏等原因引起的。
插座
用于提供电源接口，有单相插座和三 相插座两种类型，常用规格有10A、 16A等。
灯具与灯泡
灯具
照明设备，有吊灯、壁灯、台灯等多种类型，用于提供照明 。
灯泡
发光元件，有白炽灯泡、荧光灯泡、LED灯泡等多种类型， 用于产生光源。
保护设备
断路器
用于控制电路的电流，有过载保护和短路保护两种功能。
漏电保护器
照明电路布线方法
明线布线
将电线布置在明处，便于维修和更换。
暗线布线
将电线埋设在墙内或地面，外观整洁美观 。
穿管布线
将电线穿入塑料管或金属管中进行布线， 提高安全性。
电缆桥架布线
在大规模、高要求的布线场景中，使用电 缆桥架进行布线，便于管理和维护。
照明电路安装步骤
进行电路设计和布线
选择合适的电线和开关

电工基本照明电路技能教学课件

电工基本照明电路技能教学课件
02 当开关断开时，电流无法通过，照明电路停止工 作。
03
照明电路安装与调试
安装前的准备
工具准备
准备安装所需的工具，如螺丝刀、剥线钳 、万用表等。
设计图纸
熟悉照明电路的设计图纸，了解电路的布 局和要求。
材料检查
核对所需的材料，如电线、开关、灯具等 是否齐全。
安全措施
确保工作区域安全，如穿戴防护眼镜、绝 缘手套等。
02 开关
开关是照明电路中的重要组成部分，用于控制电 路的通断。常见的开关有跷板开关、拉线开关等 。
03 负载
照明电路的负载主要是灯具，如白炽灯、荧光灯 、LED灯等。
照明电路的工作原理
01 当开关接通时，电流从电源流出，通过导线和开 关，最终到达灯具。
02 灯具将电能转换为光能，发出光线，为人们提供 照明。
02
照明电路基本原理
照明电路概述
照明电路是电力系统中的重要组成部分，负责将 01 电能转换为光能，为人们提供照明。
照明电路通常由电源、开关、负载等部分组成， 02 其中负载主要是灯具。
照明电路的目的是为人们的工作和生活提供舒适 03 、安全的光环境。
照明电路的组成
01 电源
照明电路的电源通常为市电，即220V/50Hz的交 流电。
首先检查灯泡是否完好，若灯泡损坏需更换。若灯泡完 好，检查电路连接是否牢固，开关是否处于打开状态， 以及电源是否正常供电。
开关失灵
总结词
开关失灵可能是由于开关内部触点接触不良、开 关接线松动或开关本身损坏所导致。
详细描述
首先检查开关接线是否牢固，若接线良好，拆开 开关检查触点是否接触良好，若有氧化或污垢， 需清洁触点。若开关损坏，需更换开关。

常用照明电路

常用照明电路
教
白炽灯、荧光灯、卤钨灯、高压汞灯、高压钠灯、节能灯等 三、荧光灯电路 1、荧光灯的组成：灯管、镇流器、启辉器、灯座灯架等组成。
学
过
2、荧光灯电路图：
程
3、工作原理：辉光放电→热电子发射→产生高压电→荧光灯点亮
教 学 反 思
在平时的教学中，要培养学生“问题提出”的意识及能力，我认为要注重做到以下 几点： 1．营造适合“问题提出”的民主环境。
平罗县职业教育中心
平罗县职业教育中心教案 常用照明电路课 程 名 称Fra bibliotek授课教师
任学兵
授课 时间 授课 对象
2016 年 10 月 26 日 16 级 21 班
课时序号
37-38
1，了解提高功率因素的意义和一般方法。
教学 目的
2、了解常用照明电路的有关知识。掌握白炽灯、荧光灯、两双联 开关控制一盏灯的原理图和接线方法。
平罗县职业教育中心
2．减轻学生负担，留足发展“问题提出”能力的时空。 3．倡导多向怀疑。 4．鼓励大胆发问。 总之，在今后的教学中，要更好的考虑怎样培养学生提出有价值问题的能力，让 学生带着问题走进课堂，带着更深刻、甚至更多的问题走出课堂，这样才能更好地培 养学生的创新能力，而不把学生培养成为驯服的工具。
教 学 重 点
运用相量图分析交流电路
平罗县职业教育中心
正弦交流量之间的相位差、无功功率、功率因素
教学 难 点
教学 方式
黑板画图，PPT
教 挂
具 图
一、常用照明方式 1、一般照明——无特殊要求，为整个被照场所而设置的照明。 2、局部照明——局限于某一工作部位的照明。 3、混合照明——由一般照明和局部照明共同组成的照明称混合照 明 二、常用照明灯具

照明电路识ppt课件

照明电路识ppt课件

导线的剖削与衔接
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
〔a〕
〔b〕
图1 钢丝钳剖削塑料硬线绝缘层
〔a〕切人
〔b〕刀以45°角倾斜切人 〔c〕刀以25°角倾斜推削 〔d〕翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
5．单相电能表的安装
〔1〕单相电能表的规格和构造
单相电能表外形
单相电能表的构造
〔2〕单相电能表接线 普通家庭用电量不大，电能表可直接接在线路上，单相电
能表接线盒里共有四个接线桩，从左至右按l、2、3、4编号。 直接接线方法普通有两种：①按编号l、3接进线〔1接相线，3 接零线〕，2、4接出线〔2接相线，4接零线〕，如下图。②按 编号1、2接进线〔1接相线、2接零线〕，3、4接出线〔3接相 线，4接零线〕。
2．零线接法 结合电气系统图设有维护接地和零线接线 板各一块即PE和N。照明线路为单相两线制即L、N， 插座线路为单相三线制即L、N、PE。
3．配线方式室内配线为穿管暗敷，照明开关、插座均 为暗装。
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、维护 接地接线板等组成。
注：这八项的详细内容参见教材
3．开关和插座的安装
〔1〕开关的安装
开关是控制灯具的电气元件，开关有明装和安装之分，暗装开关普通 在土建工程施工过程中安装，但有时家庭装修时要挪动开关为位置或多 加控制开关，这时也要懂得暗装开关的安装步骤。明装开关普通安装在 木台上或直接安装在墙壁上。
〔2〕插座的安装
根据电源电压的不同，插座可分为三相四眼插座 和单相三眼或二眼插座；根据安装方式不同，插座又 可分为明装式和暗装式。单相二眼的接线原那么：左 零右相；单相三眼插座的接线原那么：左零右相上接 地，将导线分别接入插座的接线桩内，这里应留意接 地线的颜色，根据规范规定接地线应是黄绿双色线。 另外，接线时，也可根据插座后面的标识，L端接相 线，N端接零线，E端接地线。

《常用照明线路》课件


照明线路的类型
01
02
03
并联型
各负载独立受控，互不影 响。
串联型
所有负载串联连接，工作 互相影响。
混联型
根据需要，部分负载采用 并联，部分采用串联。
照明线路的工作原理
01
电流从电源出发，通过 导线传输至控制开关。
02
控制开关根据需要控制 电流的通断，使电流流 向负载。
03
负载工作，实现照明功 能。
商场照明线路设计应注重照明效果、品牌展示和安全可靠 。通过合理的照明布局和灯具选择，营造出明亮、舒适的 购物环境，提升顾客的购物体验。同时，应突出品牌展示 ，吸引顾客眼球。此外，应遵循安全规范，确保线路安装 规范，保障商场运营的安全可靠。
感谢您的观看
THANKS
《常用照明线路》 PPT课件
目录
CONTENTS
• 照明线路基础知识 • 常用照明线路介绍 • 照明线路的安装与维护 • 新型照明技术介绍 • 案例分析
01 照明线路基础知识
照明线路的基本构成
01
电源
为照明线路提供电能。
02
导线
传输电能。
03
控制开关
控制电流的通断。
04
负载
照明设备，如灯泡、灯管等。
在进行维护保养时，应遵循相 关安全规范，确保操作安全。
照明线路的常见故障及排除方法
灯泡不亮
可能是灯泡损坏、开关损坏、线路断路等原 因，需要检查并良、电压不稳定等原因， 需要检查线路连接和电源电压。
开关失灵
可能是开关损坏、线路短路等原因，需要更 换开关或修复线路。
05 案例分析
家庭照明线路设计案例
总结词
实用、安全、节能

电工基本照明电路技能教学课件

坏
检查开关状态：确保所有 开关处于正确状态无误操
作
检查线路绝缘：确保所有 线路绝缘良好无漏电或短
路
检查照明效果：确保照明 效果满足要求无暗区或过
亮区
短路故障：检查线路是否连接正确是否 有破损或接触不良
断路故障：检查线路是否断开开关是否 关闭
过载故障：检查线路是否过载是否需要 更换更大容量的线路
漏电故障：检查线路是否漏电是否需要 更换绝缘材料或接地线
电工刀：用于切割电线 和塑料管
螺丝刀：用于拧紧或松 开螺丝
电笔：用于检测电路中 是否有电
电工胶带：用于绝缘和 固定电线
电烙铁：用于焊接电子 元件
热熔胶枪：用于固定电 线和电子元件
安全操作：遵守安全操作规程确保人身和设备安全 工具使用：熟练使用电工工具如万用表、电烙铁等 电路安装：正确安装电路确保电路安全可靠 故障排除：能够快速准确地排除电路故障保证电路正常运行
应用：照明电路广泛应用于家庭、办公室、商场、学校等场所为人们提供照明服务。
导线：传输电能如铜线、铝 线等
开关：控制电路的通断如按 钮、旋钮等
电源：提供电能如电池、发 电机等
灯泡：发光发热如白炽灯、 LED灯等
保险丝：保护电路防止过载、 短路等故障
插座：连接设备如电源插座、 插头插座等
照明电路的工作原理：通过电源、开关、导线、灯泡等元件组成电路实现电能的传输 和转换。
故障排除：模拟电 路故障如灯泡不亮、 开关失灵等并学会 排除故障
操作前准备：检查工具、材料是否齐全 确保安全
操作步骤：按照电路图进行布线、接线 注意线序和接线方式
操作技巧：利用工具、技巧提高工作效 率如使用剥线钳、压线钳等
常见问题及解决方法：如短路、断路等 问题分析原因并提出解决方案

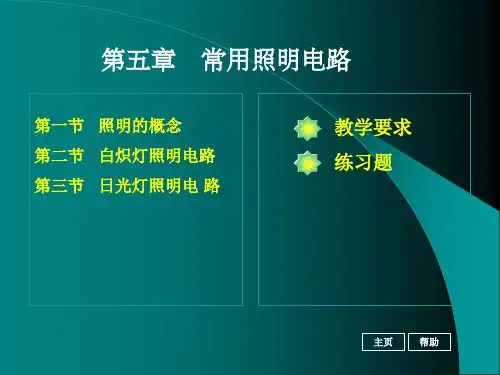

电工基础 第五章 常用照明电路


主页
章目录
照明灯的实用经济安全便于施工和便于维修并使照明灯的光色灯具外形结构与建筑物相协调主页章目录节目录电气照明应注意的问题主页章目录节目录各种环境的一般照度标准一白炽灯泡的类型二白炽灯泡的技术数据三白炽灯的一般照明电路四两个双联开关控制一盏灯的原理第二节白炽灯照明电路主页章目录白炽灯是利用电流流过高熔点钨丝使其发热到白炽程度而发光的电光源
主页 章目录 节目录 下一页
主页
章目录
节目录
上一页
四、 （一）一般照明
照明的分类
无特殊要求、照度基本是均匀分布的照明称为一般照明。
（二）局部照明
一般只局限于某部位、对光线有方向要求的照明称为 局部照明。
（三）混合照明
由一般照明和局部照明共同组成的照明称混合照明。
主页
章目录
节目录
五、 电气照明应注意的问题
1.电源的相线应与开关S1的铜片相连的接线柱连接。 2.开关S2用铜片相连的接线柱应与灯座相连接，灯 座的另一接线柱应与电源的中性线连接。 3.两个双联开关中的两个独立的接线柱应分别连接。
主页
章目录
节目录
第三节 日光灯照明电路
一、日光灯的组成
二、日光灯的工作原理
主页
章目录
一、
日光灯的组成
如图所示，日光灯由灯管、启辉器、镇流器、灯架和 灯座组成。 如图所示，灯管由玻璃管、灯丝和灯头 （一）灯管 等组成。 如图所示，启辉器由氖泡、小电容、 （二）启辉器 出线脚和外壳组成。 （三）镇流器 日光灯镇流器由铁心和线圈组成， 如图所示，为常见镇流器的外形及图形符号。 日光灯灯架主要由铁皮、塑料制成。选 （四）灯架 用时应注意与灯管长度配套。 （五）灯座 灯灯座。 灯管在装配时应注意选用专用日光

照明电路和安全用电培训课件.pptx

额定电流，即9.45＜10 ∴应选用额定电流为10安的保险丝，直径为1.51mm
答：应安装直径为1.51mm的保险丝。
安全用电
1、什么是触电？ 2、安全电压是多少？ 3、触电的形式有那些？ 4、用电原则
是否人体一接触到电就称为触电呢？
一、什么是触电？
❖当通过人体的电流为100-200微安时，对人无 害，反而能治病。
荧光灯的功率应为灯管功率与整流器功率之和。
• 分支负荷电流的计算.
– 单相电动机
• 单相电动机如洗衣机、电冰箱用电动机的电流，可
按下式计算：
电流(
A)＝电压(V
)
功率(W ) 功率因数
效率
• 如果电动机铭牌上无功率因数和效率数据可查，则 电动机的功率因数和效率都可取0.75。
• 例：一台单相吹风电动机，功率为750W，正常工作 时，它自电源吸取的电流为：
②螺丝口灯泡的螺旋套接到零线上。因 为一般情况下，零线连着地，这样人体 不小心碰到螺旋套灯座，人也不会触电。
– 白炽灯照明线路的安装
• 单联开关控制白炽灯接线原理图
• 双联开关控制白炽灯接线原理图
白炽灯的安装
灯座、灯、开关
火线
零线
零线
卡口式
零线
火线 零线
（螺旋套）
火线
螺旋式
火线
荧光灯的安装
荧光灯电路原理图
• 10、人的志向通常和他们的能力成正比例。20:33:5920:33:5920:338/17/2020 8:33:59 PM
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.8.1720:33:5920:33Aug-2017-Aug-20
• 12、越是无能的人，越喜欢挑剔别人的错儿。20:33:5920:33:5920:33Monday, August 17, 0.75 0.75
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电度表与双极空气开关的联接
接负载
电度表与双极、单项空气开关的连接
电源进线端
1 2 3 4
接负载
3、电 路中的开关连接
“火线进开关，零线进灯头”。 开关在使用中要将火线接入开关中， 以达到控制负载通断的目的。
单联开关
火线
双联开关
火线
单联开关在电路中单个使用 便可控制电路的通断，双联开关 在电路中需两个配套使用才能控 制电路的通断。
张厚继
照明电路简述
照明电路是我们生活 中接最为频繁的电路。那 么，你知道在日常的生活 中照明电路是由那几部分 组成的吗？
一、照明电路的组成与基本概念
通常来说照明线路内以下 几部分组成：
电度表 断路器 闸刀开关 插座 导线 照明灯具
1、家庭中三种用电线路
1、照明电路：用于家中的照明和装饰 2、空调线路：电流大,需要单独控制 3、插座线路：用于安装家电
单联开关
（2）双联开关与图形符号 双联开关内部结构：
双联开关在电路中的图形符号：
双联开关
6、电路中的白炽灯
白炽灯在电路中符号
7、电路中的插座
电路中的插座：
单项插座图形符号 三项插座图形符号 或
二、照明线路的基本构成图
电 源 引 入
家庭 用电 负载
三、照明电路的基本连接方式 1、电源与电度表的连接
电源进线端
1 2 3 4
N L
Wh
1 2 3 4
QA2
N QA1
SBT
N
NL
N
L L 1 2 3 4 N L L L
L
N E L N
三相四线制电度表
电流 线圈
日光灯镇流器它起着以下三个作用： ⑴启动过程中，限制预热电流，防止 预热电流过大而烧毁灯丝，而又保 证灯丝具有热电发射能力。 ⑵建立脉冲高电势。启辉器两个电极 跳开瞬间，在灯管两端就建立了脉 冲高电势，使灯管点燃。 ⑶稳定工作电流，保持稳定放电。
日光灯开始发光时，由于交变 电流通过镇流器的线圈，线圈中就 会产生自感电动势，它总是阻碍电 流变化的，这时镇流器起着降压限 流的作用，保证日光灯正常工作。 镇流器在起动时产生瞬时高压， 在正常工作时起降压限流作用；
脱扣线圈
零序电流 互感器
2）空气断路器的工作原理
利用双金属片热膨胀弯曲 触动杠杆，使断路器脱扣起到 超负载保护作用。
当电流大于额定值 时，双金属片弯曲 并靠近传感杆，一 旦双金属片接触并 推动传感杆，致使 其卡口松开脱扣联 杆，动触头在弹簧 的作用下，快速脱 离静触头，完保护。
4、电度表与空气开关的图形符号
N
L
日 光 灯 电 路
1 234
起辉器
镇流器
二控一灯
一控一灯一插座
电源进线端
N L 1 2 3 4
N
L
L
L L L N
接线 端子
L
E
N
双联开关的使用
L
N
双联开关电路
L
N
双联开关电路
L
N
双联开关电路
L
N
双联开关电路
电源进线端
1 2 3 4
双联开关电路
电源进线端
1 2 3 4
N L
双联开关电路
Wh
1 2 3 4
N
QA1
SBT
QA 2 N
日光灯的接线
日光灯的接线中用到了以下器件： 日光灯管 镇流器 启辉器 单联开关
日光灯的工作原理
1、日光灯的构造及作用 日光灯两端各有一灯丝，灯管 内充有微量的氩和稀薄的汞蒸气， 灯管内壁上涂有荧光粉，两个灯 丝之间的气体导电时发出紫外线， 使荧光粉发出柔和的可见光。
为了避免在日常生活中三种线路 不互相影响，常将这三种线路分开安 装布线，并根据需要来选择相应的断 路器。
2、单相电度表
电度表是用记录用户消耗电能 多少的仪表。
单相电度表
有功电度表 三相四线制电度表
电度表
无功电度表
三相三线制电度表
电度表型号：
电度表
D D 862-4 单相
主要参数：
额定电压：220v； 额定电流：３A（最大额定电流：6A）； 电度表常数：1200r/(kw.h)； 频率：50Hz
2、日光灯工作特点 灯管开始点燃时需要一个 高电压，正常发光时只允许通 过不大的电流，这时灯管两端 的电压低于电源电压。
3、起辉器作用 起辉器在电路中起开关作用，它由 一个氖气放电管与一个电容并联而成， 电容的作用为消除对电源的电磁的干扰 并与镇流器形成振荡回路，增加启动脉 冲电压幅度。放电管中一个电极用双金 属片组成，利用氖泡放电加热，使双金 属片在开闭时，引起电感镇流器电流突 变并产生高压脉冲加到灯管两端。
在使用中电度表接线遵循 “13接 进线，24接出线”的原则，即：电 度表的1、3端子电源接进线，其1号 端子接火线，3号端子接零线；电度 表的2、4端子接出线，2号端子为火 线，4号端子为零线。
电度表的接线
电源进线端1 2 3 4接源自载2、电度表与空气开关的连接
电源进线端
1 2 3 4 N线 端子
地线 E
火线 L
零线 N
零线 N
火线 L
接地E
火线L
零线N
课堂练习
设计一照明电路，控制 要求如下： 一个开关控制一盏白炽 灯，电路中须安装一插座， 但插座不受开关控制
N L
照明电路一：一控一灯一插座
Wh
1 2 3 4
N
控制要求：
一个开关控制一盏灯，插 座不受开关控制。
QA1
SBT
QA2 N L N E L L N
火线
双联开关
火线
4、白炽灯在电路中的连接
白炽灯在电路中符号
白炽灯接在电路中必须有火线，有零 线。在接线中要注意灯座上的标号，将火 线接在L的接线端子上，将零线接在N的接 线端子上。
L N
火线
零线
5、插座在电路中的安装
单项插座图形符号 三项插座图形符号 或
插座的接法：对于单项插座来接
说通常按左零右火的接法来接；三项插 座按上地左零右火的接法来接。
Wh
1 2 3 4 1 2 3 4
单极空气开关 在电路中的符号
两极空气开关在电路中的符号
QA1 两极 空气 开关 QA2
SBT
5、电路中的开关
开关在电路中通常可分为单联 开关与双联开关两种。从开关的外 部结构来看两者没太大区别。但内 部却有很大的不同。
（1）单联开关与图形符号
单联开关内部结构：
单联开关在电路中的图形符号：
3、空气断路器
(1)空气断路器的作用：
接通和断开电源 线路或设备的过载保护 线路或设备的短路保护 线路或设备的漏电保护与人身 触电保护
（2）空气断路器的基本结构
接火线
接电源 的进线
测试按钮 复位按钮
接零线
开\关按钮 零线 火线 接出线
1）空气断路器的内部结构：
电子判别 控制电路 漏 电 保 护 试 验 按 扭
