家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。
合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。
在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。
本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。
二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。
在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。
2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。
在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。
3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。
在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。
4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。
在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。
5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。
在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。
6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。
在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。
三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。
并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。
灯饰电路知识点总结灯饰电路是指用来控制和驱动灯具的电气设计和布线。
灯饰电路的合理设计可以实现灯光的亮度调节、颜色温度的调节、灯光的闪烁效果等功能，能够满足人们对于舒适、美观的光照需求。
在灯饰电路的设计和安装过程中，我们需要了解一些电路知识点，包括电路基础知识、灯具连接方式、灯光控制器选型等方面的内容。
在这篇文章中，我们将对灯饰电路知识点进行总结和介绍。
一、电路基础知识1. 电流、电压、电阻的概念及计算电路中的电流表示电荷在单位时间内通过导体的数量，单位是安培(A)；电压是指单位电荷所具有的能量，单位是伏特(V)；电阻是电路对电流的阻碍程度，单位是欧姆(Ω)。
在灯饰电路的设计中，需要根据需要计算电流、电压和电阻的数值，来确定电路的参数和元器件的选型。
2. 串联和并联电路的特点和计算方法串联电路是指电路中的元器件依次排列，电流通过元器件的方式是依次经过每个元器件，电压则是各元器件电压的累加；并联电路是指电路中的元器件平行排列，电流共同经过各元器件，电压相同。
在灯饰电路的设计中，需要根据实际情况选择串联还是并联的电路方式，来满足灯光的需求。
3. 电路功率的计算电路的功率是指单位时间内能量的消耗或产生，计算公式为P=U*I，即功率等于电压乘以电流。
在灯饰电路的设计中，需要根据灯具的功率需求来确定电路的功率参数，来保证电路的稳定和安全。
4. 交流电与直流电的特点交流电是指电流方向和大小周期性变化的电流方式，它的特点是能够在输送中长距离而不损失能量；直流电是指电流方向不变的电流方式，它的特点是能够在稳定状态下保持一定的功率。
在灯饰电路设计中，需要根据实际需要选择合适的交流电或直流电模式，来满足灯具的需求。
二、灯具连接方式1. 单灯控制方式单灯控制方式是指每个灯具都有独立的控制装置，可以单独控制每个灯具的亮度、颜色、闪烁等参数。
在灯饰设计中，单灯控制方式能够实现对每盏灯的个性化控制，能够满足一些特殊场合的需求。

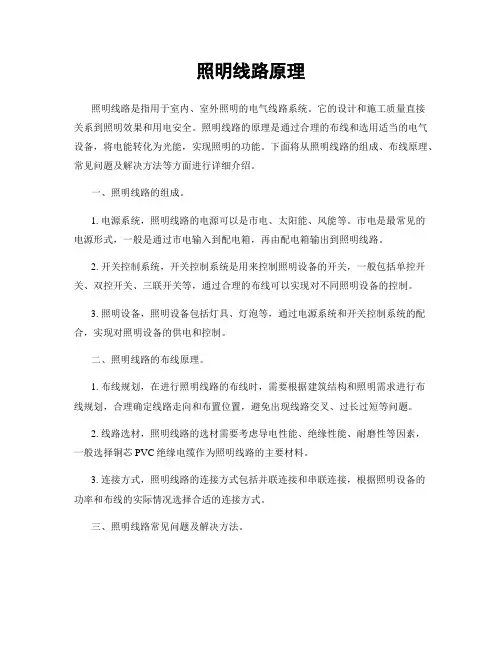

照明线路原理照明线路是指用于室内、室外照明的电气线路系统。
它的设计和施工质量直接关系到照明效果和用电安全。
照明线路的原理是通过合理的布线和选用适当的电气设备，将电能转化为光能，实现照明的功能。
下面将从照明线路的组成、布线原理、常见问题及解决方法等方面进行详细介绍。
一、照明线路的组成。
1. 电源系统，照明线路的电源可以是市电、太阳能、风能等。
市电是最常见的电源形式，一般是通过市电输入到配电箱，再由配电箱输出到照明线路。
2. 开关控制系统，开关控制系统是用来控制照明设备的开关，一般包括单控开关、双控开关、三联开关等，通过合理的布线可以实现对不同照明设备的控制。
3. 照明设备，照明设备包括灯具、灯泡等，通过电源系统和开关控制系统的配合，实现对照明设备的供电和控制。
二、照明线路的布线原理。
1. 布线规划，在进行照明线路的布线时，需要根据建筑结构和照明需求进行布线规划，合理确定线路走向和布置位置，避免出现线路交叉、过长过短等问题。
2. 线路选材，照明线路的选材需要考虑导电性能、绝缘性能、耐磨性等因素，一般选择铜芯PVC绝缘电缆作为照明线路的主要材料。
3. 连接方式，照明线路的连接方式包括并联连接和串联连接，根据照明设备的功率和布线的实际情况选择合适的连接方式。
三、照明线路常见问题及解决方法。
1. 线路漏电，线路漏电是照明线路常见的安全隐患，一般是由于绝缘老化、线路短路等原因引起的。
解决方法是定期检查线路绝缘状态，及时更换老化的绝缘材料。
2. 线路过载，线路过载是指线路承载电流超过设计负荷，容易引起线路发热、起火等问题。
解决方法是合理设计线路负荷，确保线路承载能力符合实际需求。
3. 线路故障，线路故障包括断路、短路等，一般是由于线路老化、外力损坏等原因引起的。
解决方法是定期检查线路状态，及时修复线路故障。
综上所述，照明线路的原理包括组成、布线原理、常见问题及解决方法等方面。
合理的照明线路设计和施工对于照明效果和用电安全至关重要，需要在实际工程中严格按照标准要求进行操作，确保照明线路的可靠性和安全性。

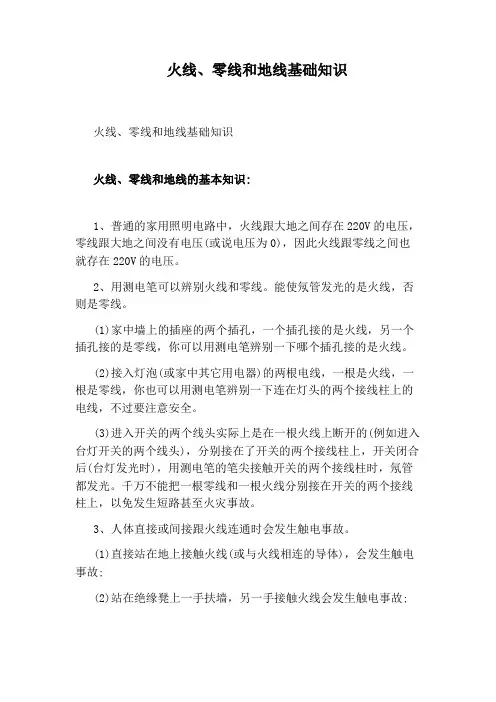

火线、零线和地线基础知识火线、零线和地线基础知识火线、零线和地线的基本知识:1、普通的家用照明电路中，火线跟大地之间存在220V的电压，零线跟大地之间没有电压(或说电压为0)，因此火线跟零线之间也就存在220V的电压。
2、用测电笔可以辨别火线和零线。
能使氖管发光的是火线，否则是零线。
(1)家中墙上的插座的两个插孔，一个插孔接的是火线，另一个插孔接的是零线，你可以用测电笔辨别一下哪个插孔接的是火线。
(2)接入灯泡(或家中其它用电器)的两根电线，一根是火线，一根是零线，你也可以用测电笔辨别一下连在灯头的两个接线柱上的电线，不过要注意安全。
(3)进入开关的两个线头实际上是在一根火线上断开的(例如进入台灯开关的两个线头)，分别接在了开关的两个接线柱上，开关闭合后(台灯发光时)，用测电笔的笔尖接触开关的两个接线柱时，氖管都发光。
千万不能把一根零线和一根火线分别接在开关的两个接线柱上，以免发生短路甚至火灾事故。
3、人体直接或间接跟火线连通时会发生触电事故。
(1)直接站在地上接触火线(或与火线相连的导体)，会发生触电事故;(2)站在绝缘凳上一手扶墙，另一手接触火线会发生触电事故;(3)站在绝缘凳上一手接处火线，另一手接触零线会发生触电事故。
总之，只要人体的一部分直接或间接接触火线，而另一部分不论是接触大地还是接触零线，都会发生触电事故。
4、下列情况下不会发生触电事故，但最好不要尝试，以免误判火线与零线而发生意外。
(1)直接站在地上接触零线;(2)站在绝缘凳上只接触火线。
日常用电首先用电分为动力用电和家用电.动力用电就是常说的380伏电,多用于工厂.这种电多是三相四线.四线中三根火线,一根零线.三根火线经过负载如电动机等用电设备后都经过零线形成回路,设备才能正常工作.零线在发电厂是接地的.家用电是指我们常说的220伏电也叫单相电,有两根线,一根火线,一根零线.火线经过负载如灯泡等用电器后经零线形成回路,用电器才能正常工作.这里的零线在发电厂也是接地的.动力电和家用电的零线虽然在发电厂都是接地的,但我们平时说的地线和零线不是一个概念。

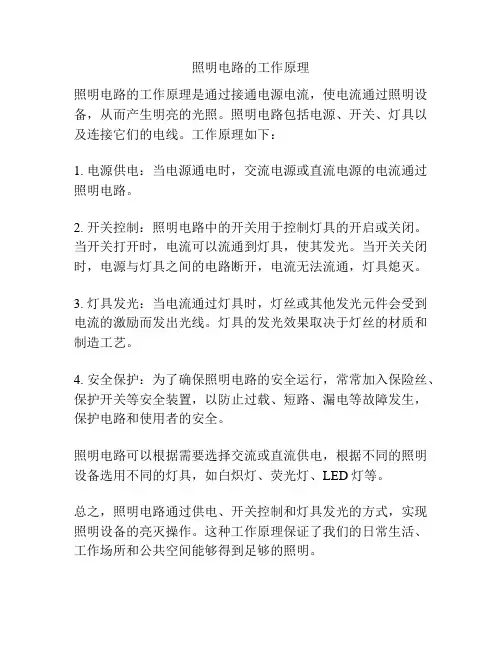

照明电路的工作原理
照明电路的工作原理是通过接通电源电流，使电流通过照明设备，从而产生明亮的光照。
照明电路包括电源、开关、灯具以及连接它们的电线。
工作原理如下：
1. 电源供电：当电源通电时，交流电源或直流电源的电流通过照明电路。
2. 开关控制：照明电路中的开关用于控制灯具的开启或关闭。
当开关打开时，电流可以流通到灯具，使其发光。
当开关关闭时，电源与灯具之间的电路断开，电流无法流通，灯具熄灭。
3. 灯具发光：当电流通过灯具时，灯丝或其他发光元件会受到电流的激励而发出光线。
灯具的发光效果取决于灯丝的材质和制造工艺。
4. 安全保护：为了确保照明电路的安全运行，常常加入保险丝、保护开关等安全装置，以防止过载、短路、漏电等故障发生，保护电路和使用者的安全。
照明电路可以根据需要选择交流或直流供电，根据不同的照明设备选用不同的灯具，如白炽灯、荧光灯、LED灯等。
总之，照明电路通过供电、开关控制和灯具发光的方式，实现照明设备的亮灭操作。
这种工作原理保证了我们的日常生活、工作场所和公共空间能够得到足够的照明。
室内照明电路基本知识知识目标：1、掌握电击与电灼伤的概念2、了解电流危害人体的因素3、了解单相，两相和跨步电压触电的概念4、了解安全用电的基本要求能力目标：理解安全用电并掌握安全用电的基本要求，能结合工作实际加以应用。
一、电流对人体的危害------电流产生热效应，轻则受伤重则要命1、什么是触电？电流通过人体引起的局部伤害或死亡称为触电。
分为电伤，电击。
电伤（电灼伤}：电流{电弧}对人体外表造成的伤害。
（危险性相对小}电击{电击伤}：电流对人体内部造成的伤害（危险性大}2、电流危害人体的因素（五个）A、电流的大小B、电流的频率C、通电时间的长短D、电流通过的路程E、触电者的身体状况3、说明：通电电流大小，时间对人体的影响二、触电类型——单相、两相和跨步触电种类心有数1、单相触电人体与一相带电体接触所导致的触电事故（实例图）2、两相触电人体同时触及两相带电体所导致的触电事故3、跨步电压触电人体触及跨步电压而造成的触电（1m内约68%的电压降，1—10m内约24%的电压降，10—20m 内约8%的电压降，20m以上电压基本为零）*当人距圆心10m以内，双脚迈开时，（0.8m）势必出现电位差，称为跨步电压。
4、静电才触电和感应电触电人体触及带有静电的设备时受到电击导致伤害，称为静电触电人体触及带有感应电的设备时受到电击导致伤害，称为感应电触电我国规定的额定安全电压等级为：42V、36V、24V、12V和6V5、触电类型歌诀安全用电很重要，出点类型要牢记单相两相和跨步，安全距离要牢记不懂千万别乱摸，练就技能本领高6、高压电的安全距离注：在安全压*通过大量实例说明：遵章时安全的先导，违章时事故的预兆三、安全用电的基本要求——遵守规程顾大局，人才两全真幸福1、安全用电对电工有哪些基本要求①加强安全教育，树立“安全第一”的观念②遵守电工技术操作规程③工作时，要切断电源，并挂上警告牌④不准无故拆除电气设备上的熔丝，过负荷继电器和限位开关等安全保护装置⑤装接灯头时，开关必须控判相线,敷设临线路时应先接地线,拆除时应先拆相线,工作中拆除的电线要及时处理好,带点的线头须用绝缘带包扎好。
⑥发生触电事故应立即切断电源，并采用安全、正确的方法立即对触电者进行救助⑦高空作业应系好安全带。
低压架空带点作业应有专人保护，使用专用绝缘工具，戴好专用防护用品，人体不得同时接触两根线头。
⑧发生电器火灾时，应立即切断电源，用四氯化碳，二氧化碳或干粉灭火器。
2.对电气设备安全运行的基本要求（略）输配电常识一、电力系统1.电力系统：由发电设备，输配设备，输配电设备（包括高低压开关、变压器、电线电缆）以及用电设备等组成的总体。
（图略）根据利用的能源不同课分为火力、水力、原子能、太阳能、风力、潮汐、地热发电。
一般大中型发电机的输出电压等级有6.3千伏、10.5千伏、15.75千伏等2.电网（电力网）：电力系统中，联系发电和用电设备的输配电系统。
输配电的一般原则：容量越大，距离越远，输电电压就越高。
二、厂矿企业的配电交电所：进行接电（引入电能）、变压和配电的场所。
配电所：只进行接电和配电。
比进行变压的场所。
用电量一千千瓦以下的工厂称小型工厂。
通常采用三相三线制输电，采用三相四线制供电。
常用的两种配电方式：1.放射式配电：对每一独立负载或一组集中负载采用单独的配电。
特点：供电可靠，维修方便，互不影响，耗线较多，成本较高。
2.干线式配电：将每个独立负载或一组集中负载按其所在位置，依次接到某一配电干线上。
特点：比较经济，各设备互相影响。
常用电工工具的使用知识目标：1、了解常用电工工具的名称和种类2、了解常用电工工具的使用方法3、掌握万用表，钳形电流表和兆欧表的维护常识能力目标：1、能够正确选择和使用常用电工工具，并做好维护保养工作2、能够正确选择和使用万用表，钳形电流表和兆欧表一、试电笔——有无电电笔检，千万别碰金属杆1.结构和工作原理*按实物讲解2.测量范围60——500V3.使用方案（歌诀）使用电笔来验电，防止触电保安全。
手触笔尾金属点，电阻不可随意换。
避光测量便观察，刀杆较长加套管。
保持干燥常清洁，不可接触高压电。
4.特殊用途①区别交直流电源②判别电压高低③区分交流电同相或异相④检查相线是否碰壳⑤判断380V/220V三相三线制供电线路相线接地故障。
二、旋具——型号规格要备齐，巧用旋具省力气1、螺钉旋具（起子或螺丝刀）分为一字型（平口）十字型（梅花）标注方法：外径×长度（如6×100）*注意：①按不同规格选用②注意握法2、螺母旋具（扳手）分类：活络扳手、呆扳手、套筒扳手常用规格：150mm（‘6’）、200（‘8’）、250（‘10’）等3、电工刀——庖丁解牛熟能生巧，电工刀距离不了使用时注意：①刀刃不要太锋利②刀口一定要朝人体外侧③严禁带电作业4、电工钳——选取型号看导线，带电操作重安全1.钢丝钳2.尖嘴钳3.剥线钳4.拆线钳（斜口钳）5.压线钳（压接钳）5、万用表——万用电表掌中宝，电量测量少不了万用表的功能和使用歌诀（M47举例）万用表多面手，电工测量少不了。
指针数字两大类，四个功能量主要。
电流电压和电阻，电压分为直和交。
测量之前选项目，再定量程看需要。
选择量程要适当，如不确定宁可高。
测量数值保准确，表针最好再中腰。
不在零位要调整，导线绝缘要可靠。
表笔插座看一看，接触一定要良好。
若是表针反向转，接线正负反极性。
确保安全防触电，表笔绝缘很重要。
测量完毕关电源，量程旋到高压档。
6、钳形电流表——钳口只容一相线，安全使用防触电使用歌诀交流钳形电流表，电流检测离不了。
安全使用防触电，绝缘手套要戴好。
不可测量裸导线，量程选择很重要。
导线位居口中心，测量数值量可靠。
钳口只容一相线，多芯电缆测不了。
7、兆欧表——测量之前先校表，读数之时莫停摇①校表a:短路实验（校零点）b:开路实验②正确接线（测绝缘电阻）一般用线路端和地线端③测试④拆除连接线先将被测物接地放电后，才能拆除连接导线。
导线的选择和连接知识目标：1.了解导线的型号、名称及用途2.掌握导线选择的要求3.掌握导线选择的技术要求4.掌握室内配线的基本要求和供电方式能力目标：1.掌握导线的选择方法2.掌握导线绝缘层的剥削3.掌握常用导线的连接方法4.掌握导线绝缘的恢复方法5.学会打电工结导线的选择及连接一、常用导线的型号、名称及用途照明线路的安装——开关配线连灯具知识目标：1.掌握护套线配线、线管配线、线槽配线的技术要求2.了解不同种类开关、插座的选用方法3.了解电能表和配电箱的种类能力目标：1.按设计要求进行护套线配线、线管配线和线槽配线，能够达到工艺要求2.掌握开关、插座的安装与接线方法3.掌握室内、外常用灯具的安装与接线方法4.掌握电能表与配电箱的安装与接线方法照明线路的安装一、护套线配线——墙面敷设护套线，横平竖直真体面1.铝片线卡塑料护套线配线——铝片弯卷卡套线，边固线卡边布线步骤：①定位：确定导线走向，各电器的安装位置，并做好记号②划线：根据走向用弹线袋或墨线划线③固定铝片线卡：型号：0、1、2、3、4等（由小到大，常用0、1号）距离规定：线卡与线卡之间的距离为120—200mm，弯角处与弯角顶点的距离为50—100mm，线卡与开关、灯座的距离为50mm。
④敷设导线：一手持线，一手固定导线。
⑤铝片线卡夹持：护套线均置于铝片线卡的定位孔后，将铝片线卡收紧以夹持护套线。
2．塑料线卡塑料护套线配线——线卡卡住护套皮，卡钉均匀又整齐与铝片线卡基本相同*注意：线卡钉牢，卡间距离均匀（误差±10mm以内），导线不得松动或曲折起伏。
3.护套线配线技术要点——配线截面很重要，横平竖直弯弧角①室内截面不得小于0.5平方毫米（铜芯），1.5平方毫米（铝芯），室外截面不得小于1.0平方毫米（铜芯），2.5平方毫米（铝芯）。
②不可在线路上直接连接，应通过瓷接头，接线盒或借用其他电器的接线柱进行连接。
③弯曲半径不得小于线径的3—6倍。
④离地不得小于150mm，如小于应加钢管或硬塑料管保护⑤跨越弯圆弧*注意：塑料护套线不宜直接埋入抹灰层内暗配敷设，也不得室外露天明敷。
二、线管配线——暗装电线居管中，悠悠岁月电路通线管配线：将绝缘导线穿在线管内敷设。
分类：钢管和塑管安装：明装和暗装优点：耐潮、耐腐蚀，导线不易受到机械损伤，不易发生火灾，可减少触电事故，而且线路整洁美观。
缺点：工程造价高，维修不太方便。
1.钢管的敷设——钢管配线投资大，安装麻烦莫害怕①钢管的选用：厚壁和薄壁②钢管的加工：除锈、涂漆、锯割、套丝和弯管③钢管的敷设顺序：明敷和暗敷2.PVC管的敷设——电路改造工艺流程1. 草拟布线图。
2. 划线。
确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。
3. 开槽。
4. 埋设暗盒及敷设PVC电线管。
5. 穿线。
6. 安装开关，面板，各种插座，强弱电箱和灯具。
7. 检查。
8. 完成电路布线图，二．电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。
2．开槽深度应一致，一般是PVC管直径+10MM。
3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。
4．暗线敷设必须配阻燃PVC管。
插座用SG20管，照明用SG16管。
当管线长度超过15m或有两个直角弯时，应增设拉线盒。
天棚上的灯具位设拉线盒固定。
5．PVC管应用管卡固定。
PVC管接头均用配套接头，用PVC 胶水粘牢，弯头均用弹簧弯曲。
暗盒，拉线盒与PVC管用锣接固定。
6．PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。
7．电源线与通讯线不得穿入同一根管内。
8．电源线及插座与电视线及插座的水平间距不应小于500mm。
9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。
11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。
保护地线为2.5平方的双色软线。
12．当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。
严禁安装在木楔、木砖上。
13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。
14.导线间和导线对地间电阻必须大于0.5MΩ。
15. 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。
