实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。
2.了解常用照明电路器材的内部结构,掌握它们的固定和连接方法。
3.了解导线规格及电工器材的选择,学会看懂简单的照明电路。
4.掌握简单照明电路安装的一般操作规程。
【实验原理】1.常用照明电路所需器材1)照明灯目前,家庭常用的照明电光源有白炽灯、荧光灯两种,安装方式可以是吊挂式、嵌入式,也可以是吸顶式。
对于吊挂式白炽灯,在吊线盒和灯座中软线应打结;对于螺旋式灯座,应把电源中性线(零线N)接到灯头的螺旋钢圈上,把相线(火线L)经过开关接到灯头的铜片上,灯头及灯泡金属部分不得外露。
如果火线与零线位置接反,很容易造成触电事故。
吊式灯具距地面高度一般不能低于2.5米。
对于吊顶内的嵌入式大功率白炽灯应采取隔热措施,以防止长时间点灯引燃建筑材料。
白炽灯在拆换和清扫时应关闭电灯开关,注意不要触及灯泡裸露金属部分以免触电。
对于荧光灯,镇流器要与电源电压、灯管功率相配合,不可混用。
如采用电感镇流器,应将镇流器装在灯架中间,灯架距房顶要留有一定空隙,以便通风。
如采用电子镇流器,应选用质量好的产品,否则会因镇流器的原故,造成灯管过早衰老、寿命缩短。
2)开关和插座开关是通电、断电的控制设备。
灯具开关应串联在火线上,不能接在零线上。
如果开关接在零线上,在断电检修时一旦触及金属部分,也会造成触电。

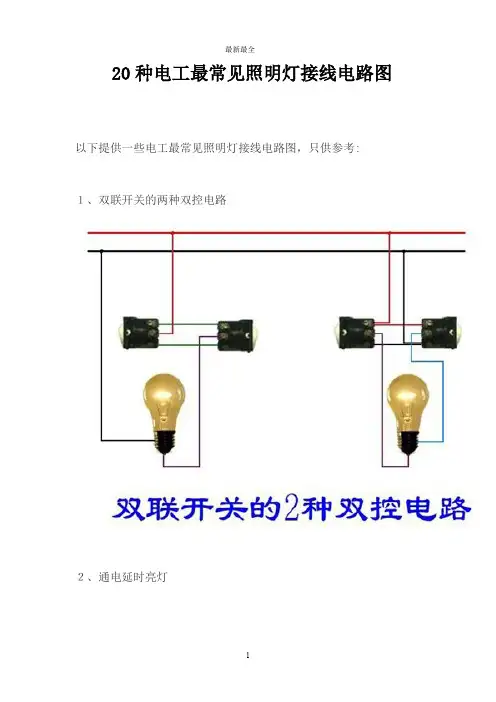

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多,常见的有单联单控、单联双控、双联单控、双联双控等。
插座是一种常用的电气器具,它灵活方便,在家庭中可以为任何用电器提供电源。
插座大学物理实验235在安装时接线要有一定的排列顺序:单相两孔插座横向排列时,右孔接火线,左孔接零线。
单相三孔插座,上孔接保护接地线(PE),右孔接火线,左孔接零线。
3)导线家庭室内配电导线均要求采用绝缘导线,禁止使用裸导线。
第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。
现从以下几个方面介绍。
一、常用照明设备(一)、白炽灯白炽灯俗称灯泡,是利用电流通过高熔点钨丝后,使之发热到白炽状态而发光的电光源,其发光效率比较低。
白炽灯有螺口式和插口式两种。
其组成结构如图4-1(a)(b)所示。
白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。
其中36V以下的属于低压安全灯泡。
灯泡的灯头、灯座有卡口式和螺旋口式两种,如图4-1(c)(d)(e)所示,功率超过300W的灯泡,一般采用螺旋口灯头,因为螺旋口灯头在接触与散热方面好于卡口灯头。
(a)螺旋口白炽灯(b)卡口白炽灯(c)灯头(d)螺旋口灯座(e)卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题,现将白炽灯线路的常见故障分析如下,见表4-1。
表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1.灯丝断裂2.灯座或开关触头接触不良3.熔体熔断4.电路中出现断路故障1.更换灯泡2.把接触不良的出头修复,无法修复时,应换完好的灯座或开关3.查找原因,修复后更换熔体4.查线路灯泡发光强烈1.所接电源电压高于灯泡的额定电压2.灯丝局部短路(俗称搭丝)1.换与电源电压相符的灯泡2.更换灯泡灯光忽亮忽暗1.灯座或开关触头松动2.电源电压波动(通常由附近有大容量负载经常启动引起)3.熔断器熔丝接头接触不良1.修复松动的触头或接线2.更换配电变压器,增加容量3.重新安装或加固压接螺钉不断烧断熔丝1.灯座或挂线盒连接处两线互碰2.负载过大3.熔丝太细4.线路短路5.胶木灯座两触头间胶木严重烧毁1.重新接妥线头2.减轻负载或扩大线路的导线容量3.正确选用熔丝规格4.修复线路5.更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头,重新连接接头3.缩短线路长度,或更换较大截面积的导线(二)、荧光灯荧光灯又称为日光灯,如图4-2 所示,是由灯管、镇流器、启辉器、灯架、灯座组成。

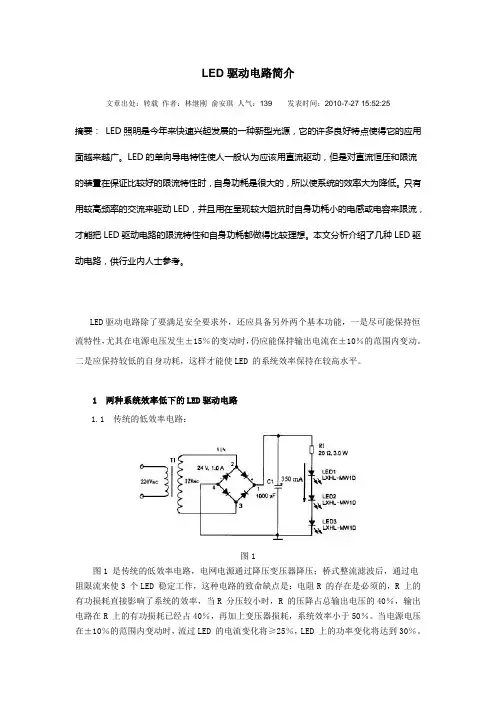

LED驱动电路简介文章出处:转载作者:林继刚俞安琪人气:139发表时间:2010-7-27 15:52:25摘要: LED照明是今年来快速兴起发展的一种新型光源,它的许多良好特点使得它的应用面越来越广。
LED的单向导电特性使人一般认为应该用直流驱动,但是对直流恒压和限流的装置在保证比较好的限流特性时,自身功耗是很大的,所以使系统的效率大为降低。
只有用较高频率的交流来驱动LED,并且用在呈现较大阻抗时自身功耗小的电感或电容来限流,才能把LED驱动电路的限流特性和自身功耗都做得比较理想。
本文分析介绍了几种LED驱动电路,供行业内人士参考。
LED驱动电路除了要满足安全要求外,还应具备另外两个基本功能,一是尽可能保持恒流特性,尤其在电源电压发生±15%的变动时,仍应能保持输出电流在±10%的范围内变动。
二是应保持较低的自身功耗,这样才能使LED 的系统效率保持在较高水平。
1 两种系统效率低下的LED驱动电路1.1 传统的低效率电路:图1图1 是传统的低效率电路,电网电源通过降压变压器降压;桥式整流滤波后,通过电阻限流来使3 个LED 稳定工作,这种电路的致命缺点是:电阻R 的存在是必须的,R 上的有功损耗直接影响了系统的效率,当R 分压较小时,R 的压降占总输出电压的40%,输出电路在R 上的有功损耗已经占40%,再加上变压器损耗,系统效率小于50%。
当电源电压在±10%的范围内变动时,流过LED 的电流变化将≥25%,LED 上的功率变化将达到30%。
当R 分压较大时,在电源电压在±10%的范围内变动时,虽说能使输出到LED 的功率变化减少,但系统效率将更低。
图21.2采用集成稳压元件的LED驱动电路图2是在图1 的基础上加了一个集成稳压元件MC7809,使输出端的电压基本稳定在9V,限流电阻R 可用得很小也不会因为电源电压的不稳定造成LED 的超载。
但是此电路除了保证LED 的基本恒定输出外,效率还是很低的。
两个简单易制的光控照明灯电路2009-12-24 19:05光控照明适用于路灯等公共场所的照明自动控制。
下面介绍两个很简单的光控照明灯电路,采用可控硅和光敏电阻为主要元件,制作很方便,可用于要求不高的场合。
简单易制的光控照明灯(一)电路图电路原理可控硅VS构成电灯H的主回路,控制回路由二极管VD和电阻R与RG组成的分压器构成。
二极管VD的作用是为控制回路提供直流电源。
白天自然光线较强,光敏电阻器RG呈现低电阻,它与R分压结果使可控硅VS的门极处于电平,可控硅VS关断,灯H不亮。
夜幕来临时,照射在RG上的自然光线较弱,RG呈现高电阻,故使VS的门极呈高电平,VS因获得正向触发电压而开通,灯H点亮。
改变电阻R的阻值,因改变它与RG的分压比,故可以调整电路的起控点,使电灯在合适的光照度下开始点亮发光。
本电路另一个特点是它具有软启动功能,因为夜幕降临时,自然光线是逐渐缓慢变弱,所以光敏电阻器RG的阻值是逐渐变大,VS门极电平也是逐渐升高,所以可控硅VS由阻断态变为导通态要经历一个微导通与弱导通阶段,所以电灯H有一个逐渐变亮的软启动过程。
当VS完全导通时,流经电灯H的电流也是半波交流电,即电灯是处于欠压工作状态。
这两个因素对延长灯泡使用寿命极为有利,所以本电路十分适宜路灯使用,可免去频繁更换灯泡的麻烦。
元器件选择VS采用触发电流较小的小型塑封单向可控硅,如2N6565、MCR100—8型等(0.8-1A/400—600V)。
VD用1N4007型等硅整流二极管。
RG可用MG45型非密封型光敏电阻器,要求亮阻与暗阻相差倍数愈大愈好,R可用RTX—1/8W 型碳膜电阻器,灯H宜用100W以下白炽灯泡。
制作调试本电路一般情况下,不用作任何调试,即可投人使用。
如嫌电路起控点不合适,可以适当变更电阻R的阻值。
R阻值大,起控灵敏度低,即环境自然光线要求比较暗的情况下,电灯H才点燃;R阻值小,起控灵敏度高,即环境光线稍暗,电灯H即点亮。
简易的LED照明驱动电路设计上传者:dolphin浏览次数:248分享到:开心网人人网新浪微博EEPW微博采用LED照明,首先需要考虑的是其亮度、成本以及寿命。
由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击,外界的各种浪涌脉冲,以及正常工作时的电流限制等,笔者在本文介绍的电路综合了这些因素,从电路设计上尽量避免大电流对LED照明灯具的冲击,并将其工作电流稳定在某一范围内,解决了目前LED照明灯具的亮度衰减问题,从而有效地延长其使用寿命。
LED均采用直流驱动,因此在市电与LED之间需要加一个电源适配器即LED 驱动电源。
它的功能是把交流市电转换成适合LED的直流电。
通常驱动LED 采用专用恒流源或者驱动芯片,容易受体积和成本等因素的限制,最经济实用的方法就是采用电容降压式电源。
用它驱动小功率LED,具有不怕负载短路、电路简单等优点,而且一个电路能驱动1~70个小功率LED(但是,这种电源电路启动时的电流冲击,尤其是频繁启动,会给LED造成破坏。
当然,采取适当的保护便可避免这种冲击)。
电容降压式电源的典型电路如图1所示,C1为降压电容器(采用金属化聚丙烯电容),R1为C1提供放电回路。
电容C1为整个电路提供恒定的工作电流。
电容C2为电解电容,其耐压值取决于所串联的LED的个数(约为其总电压的1.5倍以上),它的主要作用是抑制通电瞬间引起的电压突变,从而降低电压冲击对LED寿命的影响。
R4为电容C2的泄流电阻,其阻值应随着LED个数的增加适当增加。
需要注意的是,该电路必须根据负载的电流大小选取适当的电容,而不是依据负载的电压和功率,通常降压电容C1的容量C与负载电流Io的关系可近似认为:C=14.5Io,其中C的容量单位是uF,Io的单位是A。
限流电容必须采用无极性电容,而且电容的耐压值须在630V以上。
由于电容降压电源是一种非隔离式电源,在通电瞬间会产生很大的电流,也就是所谓的浪涌电流。
此外,由于外界环境的影响(如雷击) 电网系统会侵入各种浪涌信号,有些浪涌会导致LED的损坏。
常用电气照明电路工作原理在工农业生产及日常生活中使用广泛的照明灯具,有白炽灯、节能灯、日光灯、碘钨灯、高压汞灯和高压钠灯等。
本节只简单介绍白炽灯、节能灯和日光灯等照明电路。
一、白炽灯照明电路白炽灯一般是真空玻璃泡内包含灯丝的结构,因此白炽灯有时也称为灯泡。
白炽灯要通过灯口与电路相接。
历史上曾经有两种灯口形式:螺口式和卡口式。
相对应的灯泡也有两种接口形式:螺口式和卡口式。
由于卡口式的安全缺陷,国家标准中已经禁止生产和使用卡口式灯具。
螺口式灯具如图3—23所示。
灯丝是由高熔点钨丝绕制的。
当灯丝流过电流时,根据电流热效应,使其发热到白炽程度而发光。
如图3—24所示是白炽灯照明电路。
由图可知,只要将白炽灯和开关串接后再并接到电源上,就组成了照明电路。
应当指出,白炽灯安装时要注意下列事项:1.应检查灯泡额定电压与供电电压是否一致。
否则,灯泡不能正常工作。
2.安装螺口灯泡时,必须将火线经开关接到螺口灯头底座的中心接线端上,以防触电。
3.白炽灯与开关串接后再并接到电源上,火线应当进入开关,既能控制灯,又能保证安全。
4.白炽灯的安装应远离易燃易爆物质。
在安装白炽灯时,通常使用验电笔来判定电源火线。
验电笔的构造如图3—25所示。
验电时手要接触笔尾的金属体,笔尖接触电线或与之相连的插座、导体等,如图3—26所示。
当笔中的氖管发光时,笔尖接触的就是火线。
二、节能灯照明电路节能灯作为一种新型灯具,经过近十年的发展,已经形成了相当的产业规模,据有关部门统计,原来白炽灯应用空间的60%已经被节能灯具占有。
之所以形成这种局面,是由于节能灯使用寿命长、耗电低的特性,一只5 W的节能灯可以达到25 W的白炽灯的照度,其平均使用寿命是白炽灯使用寿命的8倍。
节能灯的接口部分与白炽灯标准相同,可以互换使用。
节能灯的结构和工作原理与白炽灯有很大的不同。
白炽灯是一种简单的电加热高温致光原理,而节能灯是借助电子技术,产生高频高压,进而使特种气体启辉发光。
照明电路的原理图
照明电路是指用于提供照明的电气设备和电气设备之间的连接线路。
它是由电源、开关、灯具和电缆等组成的。
在实际的照明电路设计中,我们需要绘制照明电路的原理图,以便于工程师和施工人员进行施工和维护。
首先,我们需要了解照明电路的基本原理。
照明电路的基本原理是利用电能转换为光能,从而实现照明的目的。
在照明电路中,电源是提供电能的装置,可以是市电、太阳能电池或者发电机等。
开关则用于控制电路的通断,灯具则是将电能转换为光能的装置。
电缆则是连接电源、开关和灯具的导线,起到传输电能的作用。
在绘制照明电路的原理图时,需要标明电源的接线方式、开关的位置和控制方式、灯具的布置位置和数量,以及电缆的走向和规格等信息。
这些信息对于后续的施工和维护非常重要。
在实际的绘图过程中,我们需要使用一些专业的绘图软件或者绘图工具,以便于准确、清晰地表达照明电路的原理图。
在绘图时,需要注意图纸的比例和标注的规范,以便于他人能够准确地理解和使用原理图。
另外,在绘制照明电路的原理图时,还需要考虑安全和节能的因素。
在电路设计中,需要合理选择电源和灯具,以确保电路的安全可靠。
同时,还需要考虑节能的问题,选择节能灯具和合理的控制方式,以降低能耗,减少能源浪费。
总之,照明电路的原理图是照明工程设计的重要一环,它直接关系到照明系统的施工质量和使用效果。
因此,在绘制照明电路的原理图时,需要认真对待,确保图纸的准确性和规范性,以确保照明系统的安全、可靠和节能使用。
