超声波塑料焊接机工作原理及应用Ultrasonicplasticwelding

塑料超声波焊接机原理塑料超声波焊接机原理是一种通过超声波来实现塑料材料的焊接。

超声波焊接是一种通过高频振动产生的热能，将塑料件表面粘合在一起的技术。

本文介绍塑料超声波焊接机的工作原理。

塑料超声波焊接机工作原理是利用超声波振动来热化塑料材料表面，然后将塑料材料的表面压在一起，使其发生热熔，并达到粘接作用。

超声波是一种振动频率高于20kHz以上的机械波，是一种机械振动波。

超声波振动的特点是波长小，振动幅度大，频率高，能量集中，能够在短时间内实现热量传递，因此塑料超声波焊接机在实际应用中得到了广泛的应用。

（一）超声波发生器塑料超声波焊接机的核心是超声波发生器。

超声波发生器生成高频电信号，然后通过振动器将电信号转换为高频机械振动波。

当振动器与塑料接触时，超声波发生器发出的高频电信号使振动器产生高频振动。

振动器的设计通常采用半波长管或角位移器，在振动器的表面产生正交振动波，产生强烈的热能。

这些振动波穿过任何介质，不损失能量，通过传递能量使两个塑料材料的表面产生摩擦热。

当热量超过材料的熔点时，材料发生熔化，并形成连接。

（二）焊接头焊接头通常由两个部分组成，即振动器和焊接角。

振动器振动时，焊接角将振动器的振动能量转换成塑料材料的热能。

焊接角的设计是塑料超声波焊接机中的关键部件之一，它的形状和材质具有重要的影响。

焊接头表面通常利用特殊的镀层和形状来提高摩擦，增加材料熔化的能量，确保高质量的焊接。

（三）压力系统压力系统的作用是将焊接头压在需要焊接的塑料材料表面上，确保足够的接触面积。

压力系统包括机器的基板和挡板板，可以帮助减少振动带来的误差，并确保塑料材料的稳定性。

（四）附属设备附属设备包括降温器、加热器、气动以及控制系统等设备。

降温器的作用是在焊接过程中冷却塑料材料，从而防止焊接过程中塑料材料的过热。

加热器的作用是在塑料材料开始熔化前加热，增加材料的热能。

气动系统用来控制机械零件的运动，确保焊接的质量和精度。

控制系统包括PLC、触摸屏等设备，用来自动控制超声波焊接机的运行过程。

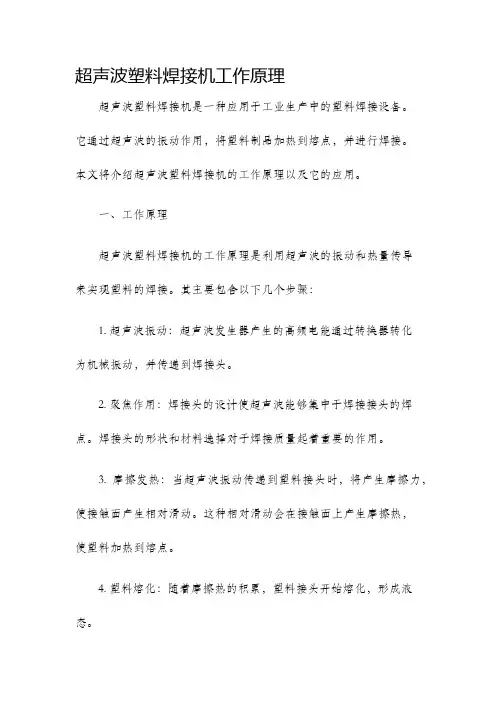

超声波塑料焊接机工作原理超声波塑料焊接机是一种应用于工业生产中的塑料焊接设备。

它通过超声波的振动作用，将塑料制品加热到熔点，并进行焊接。

本文将介绍超声波塑料焊接机的工作原理以及它的应用。

一、工作原理超声波塑料焊接机的工作原理是利用超声波的振动和热量传导来实现塑料的焊接。

其主要包含以下几个步骤：1. 超声波振动：超声波发生器产生的高频电能通过转换器转化为机械振动，并传递到焊接头。

2. 聚焦作用：焊接头的设计使超声波能够集中于焊接接头的焊点。

焊接头的形状和材料选择对于焊接质量起着重要的作用。

3. 摩擦发热：当超声波振动传递到塑料接头时，将产生摩擦力，使接触面产生相对滑动。

这种相对滑动会在接触面上产生摩擦热，使塑料加热到熔点。

4. 塑料熔化：随着摩擦热的积累，塑料接头开始熔化，形成液态。

5. 压力施加：超声波焊接机配备了合适的压力系统，将接头保持在一定的压力下，确保焊接接头的紧密结合。

6. 冷却固化：当压力施加结束后，超声波停止振动，焊接接头开始冷却。

塑料接头冷却后，重新固化，完成焊接过程。

二、应用领域超声波塑料焊接机在许多行业中都有广泛的应用。

1. 汽车工业：超声波焊接机被广泛用于汽车工业中的塑料部件焊接，例如汽车灯光、仪表板、内饰件等。

2. 电子行业：超声波焊接机可用于电子产品的外壳、导线焊接，保证产品性能稳定。

3. 包装行业：超声波焊接机可以焊接塑料包装容器，如食品级塑料容器、化妆品瓶等。

4. 医疗行业：超声波焊接机可用于医疗设备的塑料部件焊接，如医疗器械、试管等。

5. 家电行业：超声波焊接机可以焊接家电产品的塑料外壳，如电视机、洗衣机等。

三、优势和不足超声波塑料焊接机相比传统的热焊接方法具有许多优势。

1. 无需使用粘接剂：超声波焊接机直接利用振动和热量传导来进行焊接，无需使用粘接剂，避免了环境污染。

2. 焊接速度快：超声波焊接机的焊接速度快，可以大大提高生产效率。

3. 焊接质量高：超声波焊接机焊接接头紧密，焊缝均匀，焊接强度高。

超声波焊接塑料原理一、引言超声波焊接是一种常见的塑料焊接方法，利用超声波的热效应将塑料件加热至熔融状态并进行焊接。

本文将介绍超声波焊接塑料的原理及其应用。

二、超声波焊接原理超声波焊接是利用超声波振动在塑料接合部分产生热能，从而使塑料材料熔融并形成焊接接头的一种焊接方法。

超声波通过超声波振动头传导到塑料接合部分，使塑料分子发生摩擦振动，产生热能。

当热能达到一定程度时，塑料材料开始熔融，通过施加一定的焊接压力，使熔融的塑料材料在接触面上形成焊接接头，待冷却后形成牢固的焊接接头。

三、超声波焊接设备超声波焊接设备主要包括超声波发生器、超声波振动头和焊接模具。

超声波发生器负责产生高频的超声波信号，传递给超声波振动头。

超声波振动头将超声波能量转化为机械振动，并将其传导到塑料接合部分。

焊接模具则起到固定和定位塑料件的作用，保证焊接的准确性和稳定性。

四、超声波焊接的优点1. 快速高效：超声波焊接的焊接速度快，一般只需要几秒钟就可以完成焊接过程。

2. 无需添加其他材料：超声波焊接不需要添加任何胶水、溶剂等辅助材料，避免了对环境的污染。

3. 焊接强度高：超声波焊接的焊接接头强度高，能够满足大部分工程应用的需求。

4. 焊接质量稳定：超声波焊接过程中，焊接接头的质量稳定可靠，不易出现质量问题。

五、超声波焊接的应用超声波焊接广泛应用于塑料制品的生产加工领域。

例如，汽车零部件的制造、电子设备的组装、医疗器械的生产等都需要使用超声波焊接技术。

超声波焊接在这些领域中，能够实现高效、稳定、环保的焊接过程，提高生产效率和产品质量。

六、超声波焊接的注意事项1. 焊接参数的选择：超声波焊接需要根据不同的塑料材料选择适当的焊接参数，包括振幅、压力、时间等。

2. 焊接界面的准备：焊接接合部分需要进行表面处理，保证焊接界面的清洁和平整，以提高焊接质量。

3. 焊接模具的设计：焊接模具的设计应考虑到塑料件的形状、大小等因素，以确保焊接过程的准确性和稳定性。

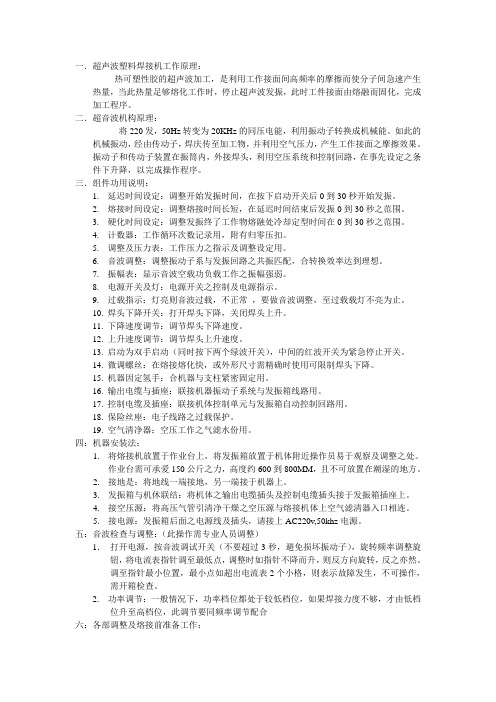

一．超声波塑料焊接机工作原理：热可塑性胶的超声波加工，是利用工作接面间高频率的摩擦而使分子间急速产生热量，当此热量足够熔化工作时，停止超声波发振，此时工件接面由熔融而固化，完成加工程序。

二．超音波机构原理：将220发，50Hz转变为20KHz的同压电能，利用振动子转换成机械能。

如此的机械振动，经由传动子，焊庆传至加工物，并利用空气压力，产生工作接面之摩擦效果。

振动子和传动子装置在振筒内，外接焊头，利用空压系统和控制回路，在事先设定之条件下升降，以完成操作程序。

三．组件功用说明：1.延迟时间设定：调整开始发振时间，在按下启动开关后0到30秒开始发振。

2.熔接时间设定：调整熔接时间长短，在延迟时间结束后发振0到30秒之范围。

3.硬化时间设定：调整发振终了工作物熔融处冷却定型时间在0到30秒之范围。

4.计数器：工作循环次数记录用，附有归零压扣。

5.调整及压力表：工作压力之指示及调整设定用。

6.音波调整：调整振动子系与发振回路之共振匹配，合转换效率达到理想。

7.振幅表：显示音波空载功负载工作之振幅强弱。

8.电源开关及灯：电源开关之控制及电源指示。

9.过载指示：灯亮则音波过载，不正常，要做音波调整，至过载载灯不亮为止。

10.焊头下降开关：打开焊头下降，关闭焊头上升。

11.下降速度调节：调节焊头下降速度。

12.上升速度调节：调节焊头上升速度。

13.启动为双手启动（同时按下两个绿波开关），中间的红波开关为紧急停止开关。

14.微调螺丝：在熔接熔化快，或外形尺寸需精确时使用可限制焊头下降。

15.机器因定氢手：合机器与支柱紧密固定用。

16.输出电缆与插座：联接机器振动子系统与发振箱线路用。

17.控制电缆及插座：联接机体控制单元与发振箱自动控制回路用。

18.保险丝座：电子线路之过载保护。

19.空气清净器：空压工作之气滤水份用。

四：机器安装法：1.将熔接机放置于作业台上，将发振箱放置于机体附近操作员易于观察及调整之处。

超声波焊的原理和应用1. 超声波焊的原理超声波焊（Ultrasonic Welding）是一种利用超声波振动能量将两个或多个塑料工件连接在一起的焊接方法。

它利用超声波振动通过摩擦产生热量，使工件的表面温度升高，然后施加一定的压力将两个工件压合在一起，使其熔融并形成焊接。

超声波焊的原理主要包括以下几个方面： - 超声波振动：超声波的频率通常在20kHz到70kHz之间，它通过音频振动将能量传递到焊点，形成局部高温。

- 摩擦发热：超声波振动产生的微小位移使接触表面产生摩擦，产生热量，使塑料材料软化。

- 塑料熔融：摩擦发热使塑料材料温度升高，达到熔融点，使接触面热熔。

- 硬化而成：当超声波停止振动时，热熔的塑料材料快速冷却，形成坚固的焊接点。

2. 超声波焊的应用超声波焊在各个工业领域得到广泛应用，以下是几个常见的应用领域：2.1 电子电器行业•电子产品组装：超声波焊可以用于连接电子元件，如线缆连接、连接器固定等。

•电池组装：超声波焊可以用于连接电池盖与电池壳，实现电池的密封。

•电路板焊接：超声波焊可用于电路板的贴片焊接和印刷电路板的元件连接。

2.2 汽车制造业•塑料零件焊接：超声波焊可用于汽车零部件的连接，如汽车大灯、仪表盘等。

•焊接线束：超声波焊可用于汽车线束的连接，确保线束的稳固性和电气性能。

2.3 医疗器械行业•医疗器械组装：超声波焊可用于医疗器械的组装，如输液器的连接、雾化器的连接等。

•医疗包装：超声波焊可用于医疗器械的包装，确保器械的密封性和安全性。

2.4 塑料制品行业•塑料容器焊接：超声波焊可用于塑料容器的焊接，如食品包装容器、化妆品容器等。

•塑料管道焊接：超声波焊可用于塑料管道的连接，如水管、气管等。

3. 超声波焊的优势超声波焊相比传统的焊接方法具有以下几个优势：•高效快捷：超声波焊接速度快，焊接时间短，可以大幅度提高生产效率。

•焊接强度高：焊接接头强度高，焊缝表面平整，无需额外辅助材料，焊点美观牢固。

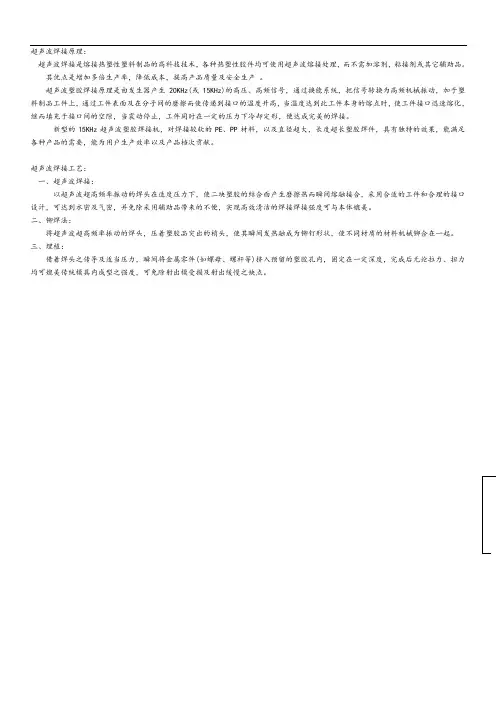

超声波焊接原理：超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂，粘接剂或其它辅助品。

其优点是增加多倍生产率，降低成本，提高产品质量及安全生产。

超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

新型的15KHz超声波塑胶焊接机，对焊接较软的PE、PP材料，以及直径超大，长度超长塑胶焊件，具有独特的效果，能满足各种产品的需要，能为用户生产效率以及产品档次贡献。

超声波焊接工艺：一、超声波焊接：以超声波超高频率振动的焊头在适度压力下，使二块塑胶的结合面产生磨擦热而瞬间熔融接合，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品带来的不便，实现高效清洁的焊接焊接强度可与本体媲美。

二、铆焊法：将超声波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。

三、埋植：借着焊头之传导及适当压力，瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。

一、超声波塑料焊接的相容性和适应性：热塑性塑料，由于各种型号性质不同，造成有的容易进行超声波焊接，有的不易焊接；下表中黑方块的表示两种塑料的相容性好，容易进行超声波焊接；圆圈表示在某些情况下相容，焊接性能尚可；空格表示两种塑料相容性很差，不易焊接。

热塑性塑料超声波焊接的相容性示例图表ABSABS/聚碳酸酯合金（赛柯乐聚甲醛丙烯腈丙烯酸系多元共聚物丁二烯-苯乙纤维素(CA,CAB,CAP)氟聚合物尼龙亚苯基-氧化物为主的树脂（诺里尔）聚酰胺-酰亚胺（托郎）聚碳酸酯热塑性聚酯聚乙烯聚甲基戊烯聚苯硫聚丙烯聚苯乙烯聚砜聚氯乙烯SAN-NAS-ASA 四、成型：本方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊头发出超声波超高频振动后将塑胶熔融成形注意：表中所列仅供参考,因为熟知的变化可导致结果略有差异.。

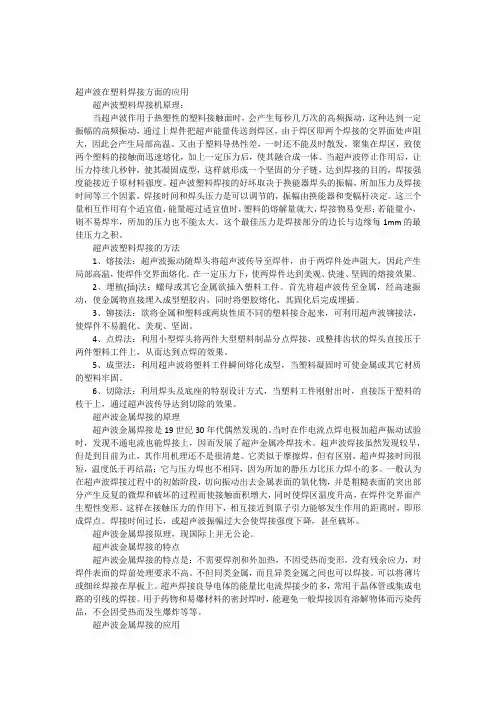

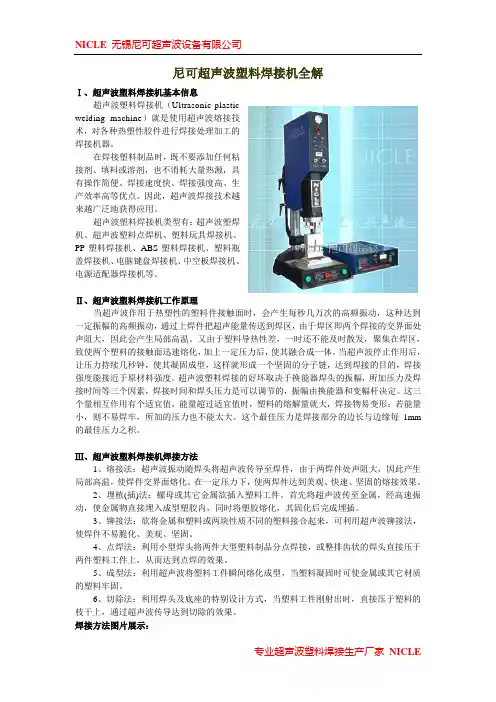

超声波在塑料焊接方面的应用超声波塑料焊接机原理：当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。

又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。

当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。

超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。

这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。

这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积。

超声波塑料焊接的方法1、熔接法：超声波振动随焊头将超声波传导至焊件，由于两焊件处声阻大，因此产生局部高温，使焊件交界面熔化。

在一定压力下，使两焊件达到美观、快速、坚固的熔接效果。

2、埋植(插)法：螺母或其它金属欲插入塑料工件。

首先将超声波传至金属，经高速振动，使金属物直接埋入成型塑胶内，同时将塑胶熔化，其固化后完成埋插。

3、铆接法：欲将金属和塑料或两块性质不同的塑料接合起来，可利用超声波铆接法，使焊件不易脆化、美观、坚固。

4、点焊法：利用小型焊头将两件大型塑料制品分点焊接，或整排齿状的焊头直接压于两件塑料工件上，从而达到点焊的效果。

5、成型法：利用超声波将塑料工件瞬间熔化成型，当塑料凝固时可使金属或其它材质的塑料牢固。

6、切除法：利用焊头及底座的特别设计方式，当塑料工件刚射出时，直接压于塑料的枝干上，通过超声波传导达到切除的效果。

超声波金属焊接的原理超声波金属焊接是19世纪30年代偶然发现的。

当时在作电流点焊电极加超声振动试验时，发现不通电流也能焊接上，因而发展了超声金属冷焊技术。

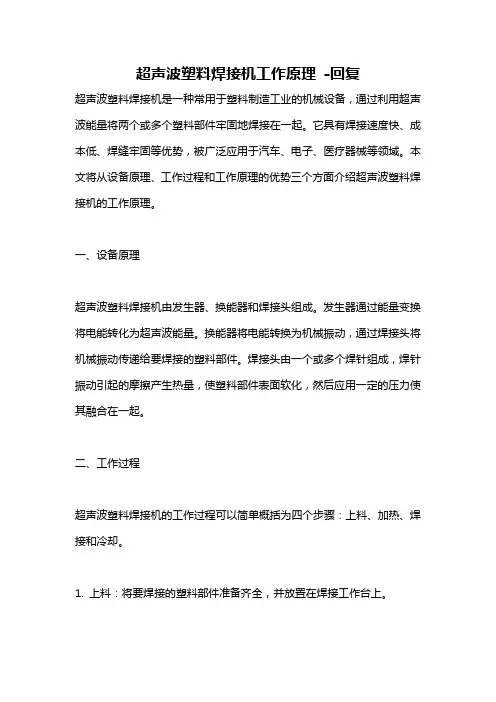

超声波塑料焊接机工作原理-回复超声波塑料焊接机是一种常用于塑料制造工业的机械设备，通过利用超声波能量将两个或多个塑料部件牢固地焊接在一起。

它具有焊接速度快、成本低、焊缝牢固等优势，被广泛应用于汽车、电子、医疗器械等领域。

本文将从设备原理、工作过程和工作原理的优势三个方面介绍超声波塑料焊接机的工作原理。

一、设备原理超声波塑料焊接机由发生器、换能器和焊接头组成。

发生器通过能量变换将电能转化为超声波能量。

换能器将电能转换为机械振动，通过焊接头将机械振动传递给要焊接的塑料部件。

焊接头由一个或多个焊针组成，焊针振动引起的摩擦产生热量，使塑料部件表面软化，然后应用一定的压力使其融合在一起。

二、工作过程超声波塑料焊接机的工作过程可以简单概括为四个步骤：上料、加热、焊接和冷却。

1. 上料：将要焊接的塑料部件准备齐全，并放置在焊接工作台上。

2. 加热：启动超声波塑料焊接机，开启发生器，将电能转化为超声波能量。

超声波能量通过换能器传递到焊接头，引起焊针振动。

焊针振动摩擦塑料部件表面，产生热量，使其软化。

3. 焊接：在塑料部件表面软化后，应用一定的压力使其融合在一起。

焊接头的振动频率和振幅可以根据需要进行调整，以实现最佳的焊接效果。

4. 冷却：在焊接完成后，停止焊接头的振动，使塑料部件在给定的时间内冷却。

冷却时间可以根据具体的焊接要求进行调整。

三、工作原理的优势超声波塑料焊接机具有许多优势，使其成为塑料焊接的首选方法。

1. 高效快速：超声波焊接机的工作速度较快，焊接时间短。

通过增加振幅和振动频率，焊接速度可进一步提高。

这使得超声波焊接机适用于高产量的塑料制造工艺。

2. 成本低廉：与传统的焊接方法相比，超声波塑料焊接机的设备成本较低。

它不需要额外的焊接材料，也不需要使用熔融金属。

这减少了生产成本，提高了生产效率。

3. 焊缝牢固：超声波焊接机通过高频超声波振动产生的热量和压力使塑料部件之间的分子间力增强。

这导致了一种牢固的焊缝，具有良好的机械性能和尺寸准确性。
