超声波焊接原理及材料对其的影响

金属超声波焊接原理
金属超声波焊接是一种利用超声波的振动能量实现金属材料的焊接的方法。

其原理是通过超声波传导介质的作用，将两个金属件通过振动碰撞实现焊接。

首先，超声波振动器会产生高频的振动能量。

这种能量被传导介质（常为液体或气体）吸收后，会引起介质分子的震动与摩擦。

这个传导介质通常被称为媒界，它能传递超声波振动能量到需要焊接的金属表面。

当超声波振动能量传入到金属表面时，由于金属结构的导电性和材料的内在阻抗，能量会转化为热能，使金属表面局部升温。

在金属局部升温的同时，超声波振动也会引起金属表面的微小振动和位移。

当两个金属件被夹紧在一起时，这种微小振动和位移能够有效地对焊接接头施加压力和摩擦力，使金属表面的氧化物层被打破，金属表面直接接触。

金属接触面的高温、高压和摩擦作用共同作用下，可以使金属原子之间的结合力得到破坏，从而实现金属原子层之间的扩散和相互结合。

随着振动时间的延长，金属原子之间的结合力得以恢复，形成一体化的焊接接头。

通过金属超声波焊接，可以实现金属材料间的无损焊接。

这种焊接方法具有焊接速度快、焊接接头强度高、焊接接头的组织状态良好等优点，在航空、汽车、电子等领域有广泛的应用。

超声波焊接超声波焊接是一种应用超声波技术进行焊接的方法，它具有高效、可靠、环保等特点，广泛应用于工业生产中。

本文将从超声波焊接的原理、设备、应用领域以及优势等方面进行介绍。

超声波焊接是利用超声波振动产生的能量实现焊接材料的熔接。

超声波是一种频率超过人耳能听到的声音的机械波，其频率一般在20kHz到70kHz之间。

超声波焊接的原理主要是利用超声波振动使材料分子的间距变小，从而产生高温高压的效果，促使材料发生熔接现象。

在焊接过程中，超声波振动会穿透至焊材表面，使接触部分的温度升高，然后通过适当的加压使材料熔化并熔接在一起，最终形成焊接接头。

超声波焊接设备主要由超声波振动系统、机械系统和电气系统组成。

超声波振动系统是超声波焊接的核心部分，它由发声器和承载器组成。

发声器是将电能转化为机械振动的装置，承载器则是将振动传递给焊接件的装置。

机械系统主要包括焊接头、压力机构等部分，用于在焊接过程中施加适当的压力。

电气系统则提供了超声波发生器、控制电路、传感器等设备，用于控制焊接过程的各个参数。

超声波焊接在工业生产中有着广泛的应用。

它可以焊接各种金属材料，如铝、铜、钢等，也可以焊接塑料和纺织品等非金属材料。

超声波焊接常被运用在汽车制造、电子设备生产、包装行业等领域。

例如，在汽车制造中，超声波焊接被应用于制造车灯、排气管和电池等零部件；在电子设备生产中，它被用于焊接电子元件和连接导线等；在包装行业中，超声波焊接可用于封口、划线和熔接等工作。

超声波焊接具有许多优势。

首先，它的焊接速度快，能够在短时间内完成焊接工作，提高生产效率。

其次，超声波焊接的焊接接头牢固可靠，具有较高的拉伸强度和密封性能。

再次，它适用于焊接的材料种类广泛，包括金属、塑料和纺织品等。

此外，超声波焊接过程不需要使用焊接剂和填料，所以它是一种环保、无污染的焊接方法。

总结起来，超声波焊接是一种高效、可靠、环保的焊接方法，广泛应用于多个行业中。

随着技术的不断进步，超声波焊接设备的性能和效果也在不断提高，为我们的生产和生活带来了许多便利和效益。

超声波焊接机原理是什么
超声波焊接是一种利用超声波振动引起的材料分子间的摩擦产生热量来实现焊接的方法。

其基本原理是通过将电能转化为超声波能，然后将超声波能转化为机械振动能，再通过焊接头传递给被焊接的材料。

具体来说，超声波焊接机中通常包含一个压头和一个换能器。

换能器将电能转化为超声波能，在超声波振动的作用下，焊接头不断地压在需要焊接的材料上。

由于焊接头的振动频率非常高（通常在20kHz以上），使焊接头在短时间内产生大量的微小振动，这种振动将会产生摩擦。

焊接头的振动能量被转移到焊接材料上，使材料表面分子不断地发生碰撞和摩擦，导致材料温度升高。

当材料温度升高到足够高时，材料变软，分子间的结合力变弱，焊接头的压力使材料表面分子之间发生扩散和交联，从而实现焊接。

总的来说，超声波焊接机利用超声波的振动引起的材料分子间的摩擦产生的热量，使材料表面温度升高，从而实现焊接。

这种焊接方法具有速度快、操作简单、能耗低等优点，在工业生产中得到广泛应用。

超声波焊接技术概述超声波焊接是一种常用于塑料焊接的先进技术。

这种技术通过高频振动的超声波，将焊接部分的塑料材料加热至临界温度，然后使其迅速冷却固化，从而实现材料的焊接。

超声波焊接的原理是利用超声波振动产生的高频机械能，将其转化为热能。

具体来说，焊接部分的塑料材料放置在焊接头之间，然后施加一定的振动频率和振幅。

当超声波通过焊接头传递到塑料材料时，振动会使塑料分子摩擦碰撞，从而生成热量。

热量的积累会使温度升高，直至达到塑料的熔融温度。

此时，超声波停止振动，焊接头压力使熔化的塑料材料迅速冷却并固化，形成一个坚固的焊接接头。

超声波焊接技术具有许多优点。

首先，焊接速度快。

相比传统的热板焊接或热空气焊接，超声波焊接的热量传递更快，焊接时间更短，从而提高了生产效率。

其次，焊接过程中无需使用明火或显著增加材料温度，减少了焊接部分的变形和热损伤。

此外，超声波焊接具有良好的焊接强度和密封性，能够实现高质量的焊接效果。

超声波焊接技术广泛应用于各种塑料制品的生产过程中。

例如，塑料容器、电子产品外壳、汽车零部件等。

此外，超声波焊接还可以用于不同材料的焊接，例如塑料与金属的焊接。

这种多功能性使得超声波焊接成为许多行业的首选焊接方法。

然而，超声波焊接技术也存在一些限制和挑战。

首先，焊接部分的形状和尺寸对焊接质量有较大影响。

较复杂的形状和较大的尺寸可能会导致焊接接头不均匀或焊接强度不足。

其次，不同塑料材料的焊接特性不同，需要根据具体材料进行合适的超声波焊接参数设置。

最后，由于超声波焊接设备和工艺的高成本，适用于小批量或高要求产品的生产。

总体而言，超声波焊接技术凭借其高效、高强度和高质量的优点，在各个领域得到广泛应用。

随着科技的不断进步和发展，超声波焊接技术有望进一步改进和完善，以满足不同产业对于焊接质量和效率的需求。

超声波焊接塑料原理一、引言超声波焊接是一种常见的塑料焊接方法，利用超声波的热效应将塑料件加热至熔融状态并进行焊接。

本文将介绍超声波焊接塑料的原理及其应用。

二、超声波焊接原理超声波焊接是利用超声波振动在塑料接合部分产生热能，从而使塑料材料熔融并形成焊接接头的一种焊接方法。

超声波通过超声波振动头传导到塑料接合部分，使塑料分子发生摩擦振动，产生热能。

当热能达到一定程度时，塑料材料开始熔融，通过施加一定的焊接压力，使熔融的塑料材料在接触面上形成焊接接头，待冷却后形成牢固的焊接接头。

三、超声波焊接设备超声波焊接设备主要包括超声波发生器、超声波振动头和焊接模具。

超声波发生器负责产生高频的超声波信号，传递给超声波振动头。

超声波振动头将超声波能量转化为机械振动，并将其传导到塑料接合部分。

焊接模具则起到固定和定位塑料件的作用，保证焊接的准确性和稳定性。

四、超声波焊接的优点1. 快速高效：超声波焊接的焊接速度快，一般只需要几秒钟就可以完成焊接过程。

2. 无需添加其他材料：超声波焊接不需要添加任何胶水、溶剂等辅助材料，避免了对环境的污染。

3. 焊接强度高：超声波焊接的焊接接头强度高，能够满足大部分工程应用的需求。

4. 焊接质量稳定：超声波焊接过程中，焊接接头的质量稳定可靠，不易出现质量问题。

五、超声波焊接的应用超声波焊接广泛应用于塑料制品的生产加工领域。

例如，汽车零部件的制造、电子设备的组装、医疗器械的生产等都需要使用超声波焊接技术。

超声波焊接在这些领域中，能够实现高效、稳定、环保的焊接过程，提高生产效率和产品质量。

六、超声波焊接的注意事项1. 焊接参数的选择：超声波焊接需要根据不同的塑料材料选择适当的焊接参数，包括振幅、压力、时间等。

2. 焊接界面的准备：焊接接合部分需要进行表面处理，保证焊接界面的清洁和平整，以提高焊接质量。

3. 焊接模具的设计：焊接模具的设计应考虑到塑料件的形状、大小等因素，以确保焊接过程的准确性和稳定性。

超声波焊接的原理及应用1. 简介超声波焊接是一种利用超声波振动能量来实现材料的焊接技术。

它通过将高频振动传导到两个被焊接的材料之间，使它们在接触面产生摩擦热而达到熔接的目的。

超声波焊接广泛应用于汽车、电子、医疗等领域，具有焊接速度快、焊接强度高、无需额外添加焊接材料等优点。

2. 原理超声波焊接的原理是利用超声波在材料接触面上产生摩擦振动，使材料表面产生高温和高压，并迅速熔接起来。

其具体原理如下：•超声波产生：超声波是频率高于20kHz的机械振动波。

通过超声波发生器产生的高频电信号，经过换能器的转换作用，变成机械振动，形成超声波。

•振动传导：超声波振动通过提示头传导到焊接材料上，使其产生微小的摩擦振动。

•接触面摩擦：被焊接材料表面相互接触产生摩擦，使温度急剧升高，因为摩擦产生的热量引起焊接界面的塑性变形。

•熔接：热量累积到一定程度时，焊接界面的材料开始熔化，并形成熔池。

•固化：当超声波停止传导时，熔池冷却凝固，并且形成牢固的焊接接头。

3. 应用领域超声波焊接在多个领域有着广泛的应用，以下是其中几个主要领域：3.1 汽车制造•车灯组件焊接：超声波焊接可用于汽车前大灯、尾灯等组件的焊接。

它可以确保灯具的水密性，提高焊接强度，同时避免因高温焊接导致的变形。

•内饰部件焊接：超声波焊接可用于汽车内饰件的焊接，如仪表板、门板等。

它能够快速焊接，并且焊接点牢固，不会对外观造成任何损伤。

3.2 电子制造•电子元件焊接：超声波焊接可用于电子元件的焊接，如电池片、电路板等。

它可以实现高效快速的焊接，同时保持焊接点的精确度和稳定性。

•电缆连接：超声波焊接可用于电缆的连接，如线缆、USB接口等。

它能够实现高强度的焊接，并且焊接时间短，无需使用额外的焊接材料。

3.3 医疗器械•塑料容器焊接：超声波焊接可用于医疗器械中的塑料容器的焊接。

它可以确保无菌环境，同时提高容器的密封性和耐压性。

•医用器械组件焊接：超声波焊接可用于医用器械的组件焊接，如手术器械、医用注射器等。

说明超声波加工的原理特点和应用1. 原理超声波加工是利用超声波的机械效应实现的一种加工技术。

它利用超声波振动产生的高频机械波对材料进行加工、切割、焊接等操作。

其主要原理包括以下几个方面：•应力波传导原理：超声波传导到材料中时，会产生应力波，利用这种应力波可对材料进行加工和塑性变形。

•空化效应原理：在超声波作用下，液体中的气体被振动使其变小，形成微小的气泡，随后气泡瞬间坍塌，产生高能量的冲击波，从而实现加工的目的。

•热效应原理：超声波振动使材料内部分子迅速变动，产生摩擦产热，通过这种热效应可实现焊接、熔化等加工操作。

2. 特点超声波加工具有以下几个特点：•非接触性：超声波加工在进行材料处理时，不需要直接接触被加工材料表面，可以通过气体、液体等传导介质来实现加工，避免了对工件的表面和形状的磨损损坏。

•精密性：超声波加工可实现小尺寸、高精度的加工操作，对于微细加工尤为适用，可以加工出细小的孔洞和复杂的形状。

•高效性：超声波加工时，能量传递效率高，加工速度快，可大大提高生产效率。

•环境友好性：超声波加工时，无需使用化学溶剂或其他有害添加剂，对环境友好。

3. 应用超声波加工在各个领域都有广泛的应用，包括但不限于以下几个方面：•超声波清洗：利用超声波振动在液体中产生的微小气泡的坍塌，可有效清除材料表面的油污、污垢等，应用于电子零部件、医疗器械等领域。

•超声波切割：超声波振动产生的高频机械波可实现对材料的精密切割，应用于电子元件、石材、食品等行业。

•超声波焊接：利用超声波振动产生的热效应，可实现材料的焊接、熔化等操作，应用于塑料、金属等材料的精密组装。

•超声波成型：通过超声波振动产生的应力波使材料塑性变形，可实现对材料的复杂成型，如微小零件、手机屏幕等的制造。

•超声波测厚：超声波传播速度与材料的密度与弹性模量有关，通过测量超声波传播时间和振幅变化来确定材料的厚度，应用于材料成分分析、质检等领域。

总的来说，超声波加工以其非接触性、精密性、高效性和环境友好性等特点，在多个领域得到了广泛应用和发展。

超声波焊接的原理
超声波焊接是一种高效、精确的焊接技术，它利用超声波的振动能量将两个或多个材料加热并融合在一起。

这种焊接技术广泛应用于汽车、电子、医疗、食品和包装等行业。

超声波焊接的原理是利用超声波振动器将高频振动能量传递到焊接部位，使材料表面产生高频振动，从而产生热能。

当材料表面温度升高到熔点时，材料开始融化并形成焊缝。

焊接完成后，焊缝冷却并形成牢固的焊接。

超声波焊接的优点是焊接速度快、焊接质量高、无需使用焊接剂、无污染、无需后处理等。

它可以焊接各种材料，包括金属、塑料、陶瓷、玻璃等。

此外，超声波焊接还可以实现多点焊接、连续焊接和自动化生产。

超声波焊接的应用非常广泛。

在汽车行业中，它可以用于焊接汽车零部件，如车灯、仪表盘、空调出风口等。

在电子行业中，它可以用于焊接电子元件，如电池、电路板、手机壳等。

在医疗行业中，它可以用于焊接医疗器械，如注射器、输液器、手术器械等。

在食品和包装行业中，它可以用于焊接食品包装袋、饮料瓶盖等。

超声波焊接是一种高效、精确、环保的焊接技术，它在各个行业中都有广泛的应用。

随着科技的不断发展，超声波焊接技术将会越来越成熟，为各行各业的生产带来更多的便利和效益。

超声焊接原理
超声焊接是一种利用超声波产生的高频振动来实现金属或塑料零件的焊接的技术。

其原理是通过将超声波能量转化成机械振动能量，使接触表面产生相对位移和摩擦热，从而实现材料的熔融和焊接。

超声焊接的原理主要包括以下几个方面：
1.超声波的产生：超声焊接机通过压电晶体或磁致伸缩材料产生高频振动，将电能转化为机械能，产生超声波。

2.超声波的传播：超声波通过焊接头（sonotrode）传播到焊接界面，焊接头的振动频率通常在20kHz至70kHz之间，可根据焊接材料的类型和厚度进行调节。

3.接触表面的摩擦：焊接头对接触表面施加振动，使接触表面产生相对位移和摩擦热。

在金属焊接中，摩擦热可以导致材料表面的塑性变形和局部的熔化；在塑料焊接中，摩擦热可以使塑料材料表面软化。

4.焊接压力的施加：在超声振动的作用下，通过施加一定的焊接压力，将材料的表面紧密接触，以促进熔融和焊接。

5.焊接质量的控制：通过控制超声振动的参数，如频率、振幅、焊接时间等，以及控制焊接压力和温度，可以实现对焊接过程和焊接质量的精确控制。

超声焊接适用于金属和塑料等材料的焊接，具有焊接速度快、无需焊接辅料、无污染等优点，广泛应用于汽车、电子、医疗器械、包装等行业中。

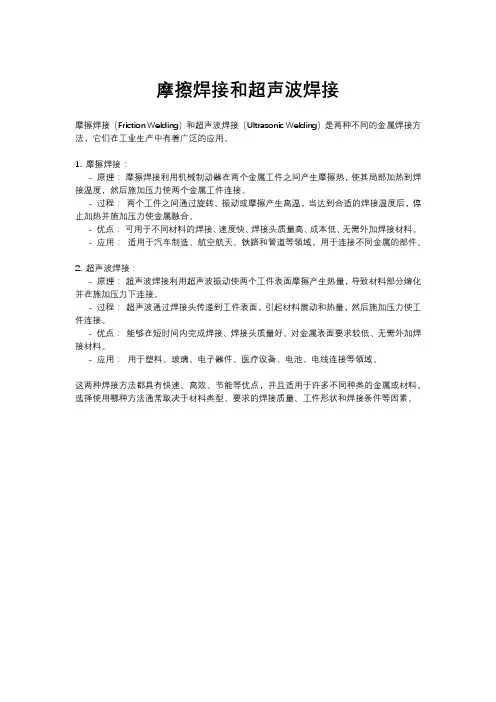

摩擦焊接和超声波焊接
摩擦焊接（Friction Welding）和超声波焊接（Ultrasonic Welding）是两种不同的金属焊接方法，它们在工业生产中有着广泛的应用。

1. 摩擦焊接：
- 原理：摩擦焊接利用机械制动器在两个金属工件之间产生摩擦热，使其局部加热到焊接温度，然后施加压力使两个金属工件连接。

- 过程：两个工件之间通过旋转、振动或摩擦产生高温，当达到合适的焊接温度后，停止加热并施加压力使金属融合。

- 优点：可用于不同材料的焊接、速度快、焊接头质量高、成本低、无需外加焊接材料。

- 应用：适用于汽车制造、航空航天、铁路和管道等领域，用于连接不同金属的部件。

2. 超声波焊接：
- 原理：超声波焊接利用超声波振动使两个工件表面摩擦产生热量，导致材料部分熔化并在施加压力下连接。

- 过程：超声波通过焊接头传递到工件表面，引起材料震动和热量，然后施加压力使工件连接。

- 优点：能够在短时间内完成焊接、焊接头质量好、对金属表面要求较低、无需外加焊接材料。

- 应用：用于塑料、玻璃、电子器件、医疗设备、电池、电线连接等领域。

这两种焊接方法都具有快速、高效、节能等优点，并且适用于许多不同种类的金属或材料。

选择使用哪种方法通常取决于材料类型、要求的焊接质量、工件形状和焊接条件等因素。

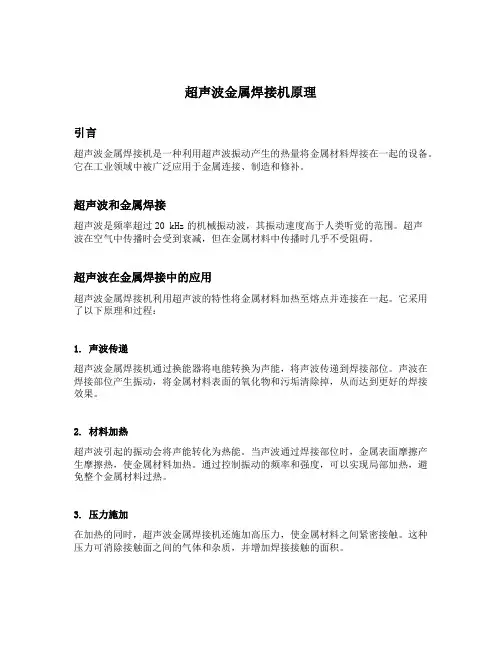

超声波金属焊接机原理引言超声波金属焊接机是一种利用超声波振动产生的热量将金属材料焊接在一起的设备。

它在工业领域中被广泛应用于金属连接、制造和修补。

超声波和金属焊接超声波是频率超过20 kHz的机械振动波，其振动速度高于人类听觉的范围。

超声波在空气中传播时会受到衰减，但在金属材料中传播时几乎不受阻碍。

超声波在金属焊接中的应用超声波金属焊接机利用超声波的特性将金属材料加热至熔点并连接在一起。

它采用了以下原理和过程：1. 声波传递超声波金属焊接机通过换能器将电能转换为声能，将声波传递到焊接部位。

声波在焊接部位产生振动，将金属材料表面的氧化物和污垢清除掉，从而达到更好的焊接效果。

2. 材料加热超声波引起的振动会将声能转化为热能。

当声波通过焊接部位时，金属表面摩擦产生摩擦热，使金属材料加热。

通过控制振动的频率和强度，可以实现局部加热，避免整个金属材料过热。

3. 压力施加在加热的同时，超声波金属焊接机还施加高压力，使金属材料之间紧密接触。

这种压力可消除接触面之间的气体和杂质，并增加焊接接触的面积。

4. 熔合和扩散在加热和压力的作用下，金属材料开始熔化。

熔化的材料会混合在一起并扩散，形成强大的焊接接合。

超声波的震动能够促进这种熔合和扩散的过程，从而提高焊接质量。

5. 冷却和固化焊接完成后，超声波金属焊接机停止施加热能和压力。

焊缝降温并逐渐固化。

冷却过程可以使焊缝达到足够的强度和硬度。

优点和应用超声波金属焊接机具有以下优点和应用：优点•高效：焊接速度快，节省时间和能源。

•清洁：不需要外加焊接材料，避免了气体、化学物质和焊接剂的使用。

•低热影响区域：超声波焊接的加热范围小，减少了对周围材料的影响。

应用•汽车制造：用于车身焊接、零件修复和改装。

•电子设备制造：用于电路板和电线连接。

•包装工业：用于食品包装、塑料袋焊接等。

结论超声波金属焊接机利用超声波的特性和作用原理实现了金属材料的高效焊接。

它具有高效、清洁和低热影响区域的优点，在汽车、电子设备和包装等行业得到广泛应用。

超声波焊接的原理及应用1.塑料焊接：超声波焊接可以用于塑料零件的连接，例如汽车零件、电子产品、医疗器械等。

由于超声波焊接的效率高、速度快，可以实现自动化生产，因此得到了广泛应用。

2.金属焊接：超声波焊接也可以用于金属零件的连接。

与传统焊接方法相比，超声波焊接无需使用钎焊材料，可以减少焊接时间和能源消耗，同时具有高强度、耐腐蚀等优点，适用于汽车、飞机等高要求的金属焊接领域。

3.化妆品和药品包装：超声波焊接可以用于包装材料的密封和焊接。

它可以实现快速、牢固的密封，确保产品的质量和安全性。

4.电子产品制造：超声波焊接可以用于电子产品的组装和连接。

由于超声波焊接无需使用电阻、电流等电热的焊接方式，因此可以避免对电子元件的损坏，适用于封装电池、芯片、电路板等高频电子产品的制造。

5.医疗器械制造：超声波焊接也广泛应用于医疗器械的制造过程中。

例如，可以用于制造医用输液器、输血管、雾化器等产品。

1.高效率：超声波焊接可以在很短的时间内完成焊接过程，提高生产效率。

2.无需外加材料：超声波焊接无需在焊接过程中使用外加材料，减少了生产成本。

3.精确控制：超声波焊接可以通过调整振动频率和振动幅度来控制焊接的效果，实现精确控制。

4.焊接强度高：超声波焊接可以实现材料的冷焊接，焊接强度高，焊接接头牢固。

5.环保：超声波焊接无需使用焊接剂，减少了有害气体的排放，是一种环保的焊接方法。

然而，超声波焊接也存在一些限制。

首先，对于较大尺寸和较厚的材料，超声波焊接效果不佳。

其次，焊接面积过大或夹杂有灰尘、油脂等杂质时，超声波焊接效果可能不理想。

总的来说，超声波焊接是一种高效、环保的焊接方法，广泛应用于塑料、金属、电子、医疗器械等行业，对于提高生产效率、降低生产成本具有重要意义。

但在具体应用过程中，需要根据材料的特点和焊接要求来选择合适的超声波焊接参数和工艺。

超声波焊接工作原理
超声波焊接是一种利用超声波在材料界面产生剧烈摩擦热而实现焊接的方法。

其工作原理如下：
1. 超声波发生器产生超声波：超声波是指频率高于20kHz的
机械波，通常使用频率在20kHz-60kHz之间的超声波。

2. 超声波通过换能器传递：超声波发生器会将电能转化为机械振动能，通过换能器将振动能传递到工作头部。

3. 工作头部振动：工作头部内部有一个振子，接受到换能器传递的振动能后开始振动，并将振动能传递到焊接接触面。

4. 材料剧烈摩擦热产生：当工作头部与焊接接触面接触时，因为接触面之间有些微的间隙，工作头部的振动会引起接触面的高频摩擦运动，从而产生摩擦热。

5. 材料局部软化：由于摩擦热的作用，接触面的局部区域会被加热到临界温度以上，使得材料表面局部软化，形成塑性流动层。

6. 塑性流动层的形成：当达到一定程度的软化温度时，材料表面就会形成塑性流动层，这层材料具有一定程度的流动性。

7. 熔汇与结合：在两接触面产生摩擦热的作用下，塑性流动层流向工件内部，使得两材料的表面粘接在一起，形成焊接接头。

总结来说，超声波焊接是通过超声波产生高频振动，通过振动产生的摩擦热使材料局部软化形成塑性流动层，最终实现两材料的粘接。

这种焊接方法具有快速、高效、无污染等优点，在各种行业中得到广泛应用。

★超声波焊接是热塑性塑料在超声波振动作用下，由于表面分子间摩擦生热而使两块塑料熔接在一起的焊接方法。

超声波金属焊接：1、超声波金属焊接超声波金属焊接的优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm ）、焊点位不能太大、需要加压。

超声波金属焊接是一种机械处理过程，在焊接过程中，并无电流在被焊件中流过，也无诸如电焊模式的焊弧产生，由于超声焊接不存在热传导与电阻率等问题，因此对于有色金属材料来说，无疑是一种理想的金属焊接设备系统，对于不同厚度的片材，能有效地进行焊接。

超声波焊接原理：超声波塑料焊接机超声波塑料焊接原理当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。

又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。

当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。

超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。

这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。

这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积窩频电输出----- ---- (50^60 HZ)辭正娜翩觌器他入髙触信号w-（翩沁）超两件原理分析图超声波焊接优点：1、超声波塑料焊接优点：焊接速度快，焊接强度高、密封性好；取代传统的焊接/粘接工艺，成 本低廉，清洁无污染且不会损伤工件；焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控， 一旦发现故障很容易进行排除和维护。

超声焊接工艺
超声波焊接是一种新型的焊接方法，其原理是利用超声能量使焊件表面的分子产生振动，使分子在界面处发生摩擦，产生热量使材料熔化，从而形成焊接。

利用超声波焊接，可以获得比较稳定的焊接效果。

超声焊接的原理与传统的机械振动焊接基本相同。

超声焊接方法与传统机械振动焊接方法相比有其独特之处：
（1）在焊接过程中，焊件不受传统机械振动焊接方法中因
金属和非金属材料之间的粘接而产生的振动和摩擦的影响。

因此，超声焊接设备在工作时不会产生任何机械振动，从而保证了其与传统机械振动焊接方法基本相同的优点。

（2）在超声焊接过程中，焊件之间不需加压或施加一定压
力即可实现连接。

因此，超声焊接设备不仅可以用于一般固体材料（如塑料、金属、陶瓷、玻璃等）的连接，而且还可以用于液体或气体材料的连接。

这对于航空航天、化工医药和电子等工业中需要进行压力密封、化学腐蚀和化学吸附等操作的场合是非常有用的。

（3）超声焊连接不仅能实现固体材料的连接，而且还可以
实现液体及气体材料的连接。

—— 1 —1 —。

超声波焊接机原理超声波塑胶焊接原理是由发生器产生20KHZ或15KHZ的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。

概述超声波模治具架设不准确受力不平均原理在一般认为超音波作业时，产品与模具表面只要接触准确就可以得到应该的熔接效果，其实这只是表面的看法，超音波既然是摩擦振，就会产生音波传导的现象.我们如果单只观察硬件（模治具）的稳合程度，而忽略了整合型态的超音波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超音波熔接的作业方式是传导音波，使成振动摩擦转为热能而熔接.这时候超音波模治具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。

另一方面上模（H o r n）输出的能量，每一点都有其误差值，并非整个面发出的能量都相同。

就这整体而言，势必产生产品熔接线熔接程度的差异。

所以也就必须作修正，如何修正，那就是靠超音波熔接机本身的水平螺丝，或是贴较薄的胶带或铝箔来克服了。

塑料产品材质配合不当每一种塑料材质的熔点，各有不同，例如ABS塑料材质的熔点约115C,耐隆约175C、PC之145C以上、PE约85C为例：ABS与PE二种材质的熔点差距太大，超音波熔接势必困难。

而ABS与PC二种材质，亦有差距，但已非前项差距如此之大，是以尚可熔接，但在超音波功率相同，能量扩大相同的情况下，相异的塑料材质，绝无法比相同材质的熔接效果好。

超声波台输出能量不足客户在购买超音波熔接机时，通常较难预料未来产品发展的规格，所以会遇到较大产品对象超出超音波标准熔接的情形。

此时在不增加成本的预算下，只得以现有设备来作业一、超声波模治具架设不准确、受力不平均怎么办？在一般认为超音波作业时，产品与模具表面只要接触准确就可以得到应该的熔接效果，其实这只是表面的看法，超音波既然是摩擦振，就会产生音波传导的现象.我们如果单只观察硬件（模治具）的稳合程度，而忽略了整合型态的超音波作业方式，必定会产生舍本逐末或误判的后果，所以在此必须先强调超音波熔接的作业方式是传导音波，使成振动摩擦转为热能而熔接.这时候超音波模治具的稳合程度、产品截面的高低、肉厚、深浅、材质的组织，必定无法是百分之百承受相同的压力。

超声波焊接机工作原理
超声波焊接机工作原理是利用超声波的振动和热能生成，实现材料的粘结。

其具体工作原理如下：
1. 高频振荡器产生电能，将电能转换成机械振动。

2. 通过声波传导装置将机械振动传导到焊接部位。

焊接部位通常由两个需要焊接的材料构成。

3. 当振动传导到焊接区域时，材料表面的摩擦引起材料内部的分子振动，产生热能。

4. 材料的表面温度随着热量的积累而升高。

当温度达到材料的熔化点时，材料开始融化。

5. 融化的材料进一步渗透到焊接材料的结构中，形成焊缝。

随着材料冷却，焊缝固化，实现了焊接。

6. 最后，振荡器停止振动，焊接过程结束。

焊接部位冷却后，形成了坚固的焊接连接。

超声波焊接机工作原理的主要特点是焊接过程速度快、能量消耗少、无需使用焊接剂或填充材料等。

它被广泛应用于塑料焊接、金属焊接、电子组件的封装等领域。
