点型感温火灾探测器检验作业标准

点型感温火灾探测器中华人民共和国国家标准点型感温火灾探测器GB 4715-93 技术要求及试验方法代替GB4715-84Technical requirements and test methods For hest sensitive point type fire detectors1 主题内容与适用范围本标准规定了点型感烟火灾探测器（以下简称探测器）的技术要求、试验方法和标志。

本标准适用于一般工业与民用建筑中安装的根据散射光、透射光原理（光电感烟）和电离原理（离子感烟）工作的探测器。

其他环境中安装的、根据其他原理工作的探测器，除特殊技术要求应由有关标准另行规定外，亦应执行本标准。

2 引用标准GB 2423.1 电工电子产品基本环境试验规程试验A：低温试验方法GB 2423.3 电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB 2423.10 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB 2423.19 电工电子产品基本环境试验规程试验Kc：接触点和连接件的二氧化硫试验方法GB 6113 电磁干扰测量仪3 技术要求3.1当被监视区域发生火灾，其烟参数达到预定值时，探测器应输出火灾报警信号，同时启动探测器的报警确认灯或起同等作用的共他显示器，显示信号应予保持，直至手动复原为止。

3.2 探测器应装配网眼最大尺寸不大于1mm的网织品或采取其他预防昆虫进入的措施。

3.3 探测器应耐受住本标准第4章所规定的各项试验，并满足本标准的全部要求。

4 试验方法4.1 试验的一般要求4.1.1 本标准规定的试验是型式试验，探测器试验按附录A 规定进行。

4.1.2 可复位探测器按附录A规定试验。

不可复位探测器按附录B规定试验。

4.1.3 探测器在试验前均需进行外观检查，符合下述要求时，方可进行试验：a、表面无腐蚀、涂覆层剥落、起泡现象，无明显划痕、毛刺等机械损伤；b、文字符号和标志清晰，结构无松动。

点型感烟探测器一、检查项目、技术要求和不合格情况按下表的规定。

二、检查方法1.确认点型感烟火灾探测器与火灾报警控制器正确连接并接通电源，处于正常监视状态。

用加烟器向点型感烟火灾探测器施加烟气，观察火灾报警控制器的显示状态和点型感烟火灾探测器的报警确认灯状态。

2.复位火灾报警控制器，观察点型感烟火灾探测器的报警确认灯状态。

三、检验器具加烟器：能够向点型感烟火灾探测器施加试验烟或气溶胶。

注：试验烟可由蚊香、棉绳、香烟等材料阴燃产生。

点型感温火灾探测器一、检查项目、技术要求和不合格情况按下表的规定。

二、检查方法1.确认点型感温火灾探测器与火灾报警控制器正确连接并接通电源，处于正常监视状态。

用热风机向点型感温火灾探测器的感温元件加热，观察火灾报警控制器的显示状态和点型感温火灾探测器的报警确认灯状态。

2.复位火灾报警控制器，观察点型感温火灾探测器的报警确认灯状态。

三、检验器具热风机：能产生使点型感温火灾探测器报警的热气流。

注：点型感温火灾探测器的动作温度一般在54℃～78℃范围内，进行试验时，气流温度应大于80℃。

点型红外火焰探测器一、检查项目、技术要求和不合格情况按下表的规定。

二、检查方法1.确认点型红外火焰探测器与火灾报警控制器连接并接通电源，处于正常监视状态。

将火焰光源（如打火机、蜡烛，火焰高度4cm左右）置于距离探测器正前方1m处，静止或抖动，观察火灾报警控制器的显示状态和点型红外火焰探测器的报警确认灯状态。

也可利用生产厂商提供的现场测试光源按其技术要求进行检查。

2.复位火灾报警控制器，观察点型红外火焰探测器的报警确认灯状态。

三、检验器具打火机或蜡烛；秒表：测量范围为0s～60s。

点型紫外火焰探测器一、检查项目、技术要求和不合格情况按下表的规定。

二、检查方法1.确认点型紫外火焰探测器与火灾报警控制器连接并接通电源，处于正常监视状态。

将火焰光源（如打火机、蜡烛）置于距离探测器正前方1m处，观察火灾报警控制器的显示状态和点型紫外火焰探测器的报警确认灯状态。

点型感温火灾探测器技术要求及试验方法点型感温火灾探测器是一种常用的火灾探测设备，其能够及时发现火灾并发出警报，起到保护人员和财产安全的作用。

点型感温火灾探测器的技术要求及试验方法如下：技术要求：1. 灵敏度：点型感温火灾探测器应具备良好的灵敏度，能够在火源出现时迅速发出警报。

2. 误报率：点型感温火灾探测器应具备低的误报率，避免因烟雾、蒸汽、灰尘等非火灾原因而发出虚假警报。

3. 可靠性：点型感温火灾探测器应具备高可靠性，能够长期稳定地工作，并在需要时可及时进行自检。

4. 防拆功能：点型感温火灾探测器应具备良好的防拆功能，一旦遭到人为破坏或拆解，能够立即发出警报。

5. 抗电磁干扰能力：点型感温火灾探测器应具备较强的抗电磁干扰能力，能够正常工作且不受外界干扰影响。

6. 适应环境：点型感温火灾探测器应适应各种环境条件，包括温度、湿度和气压等。

试验方法：1. 灵敏度测试：在标准测试条件下放置火源，观察点型感温火灾探测器的触发时间，记录并比对与标准规定的灵敏度要求。

2. 误报率测试：在各种非火灾条件下，如产生烟雾、蒸汽或灰尘等，观察点型感温火灾探测器是否会发出虚假警报，并记录虚假警报的次数和原因。

3. 可靠性测试：在长时间工作条件下，观察点型感温火灾探测器的工作状态是否正常，并进行定期的自检测试，记录测试结果。

4. 防拆功能测试：对点型感温火灾探测器进行人为破坏或拆解，观察是否能够立即发出警报，并记录警报触发时间。

5. 抗电磁干扰能力测试：在不同电磁干扰环境下，观察点型感温火灾探测器是否正常工作，并记录测试结果。

6. 适应环境测试：将点型感温火灾探测器置于极端环境条件下，如高温、低温、高湿度或高气压环境，观察其工作状态是否正常，并记录测试结果。

通过以上的技术要求及试验方法，可以对点型感温火灾探测器的性能进行全面的评估，确保其能够准确、可靠地探测火灾，并及时发出警报，保护人员和财产的安全。

点型感温火灾探测器是一种常用的火灾探测设备，对于保护人员和财产安全具有重要作用。

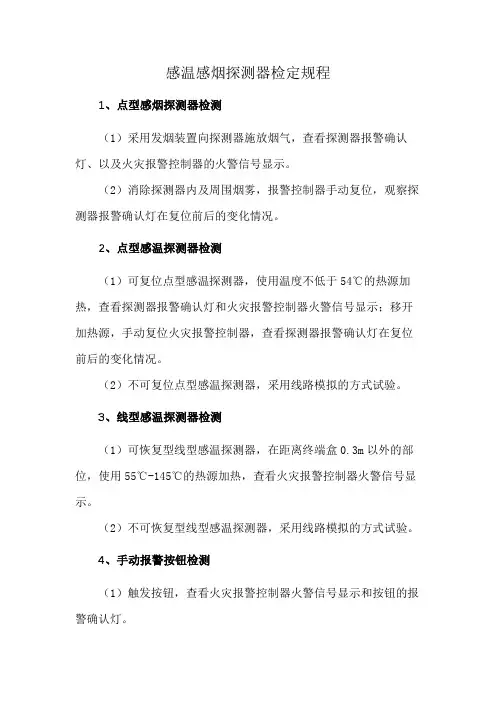

感温感烟探测器检定规程1、点型感烟探测器检测（1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示。

（2）消除探测器内及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。

2、点型感温探测器检测（1）可复位点型感温探测器，使用温度不低于54℃的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。

（2）不可复位点型感温探测器，采用线路模拟的方式试验。

3、线型感温探测器检测（1）可恢复型线型感温探测器，在距离终端盒0.3m以外的部位，使用55℃-145℃的热源加热，查看火灾报警控制器火警信号显示。

（2）不可恢复型线型感温探测器，采用线路模拟的方式试验。

4、手动报警按钮检测（1）触发按钮，查看火灾报警控制器火警信号显示和按钮的报警确认灯。

（2）先复位手动按钮，后复位火灾报警控制器，查看火灾报警控制器和按钮的报警确认灯。

5、火灾自动报警控制器检测（1）触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。

（2）切断主电源，查看备用直流电源自动投入和主、备电源的状态显示情况。

在备用直流电源供电状态下，进行断路故障报警及火警优先功能、二次报警功能检测。

（3）模拟探测器、手动报警按钮断路故障，查看故障显示。

（4）断路故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器施放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录。

每个探测器检测后，只消音，不复位。

（5）用万用表测量火灾报警控制器的联动输出信号。

（6）系统复位，恢复到正常警戒状态。

6、联动控制器/联动控制设备检测（1）对面板上所有的指示灯、显示器和音响器件进行功能自检。

（2）切断主电源，查看备用直流电源自动投入和主、备电源的状态显示情况。

（3）在备用直流电源供电状态下，核对消防控制设备的联动控制功能和逻辑控制程序。

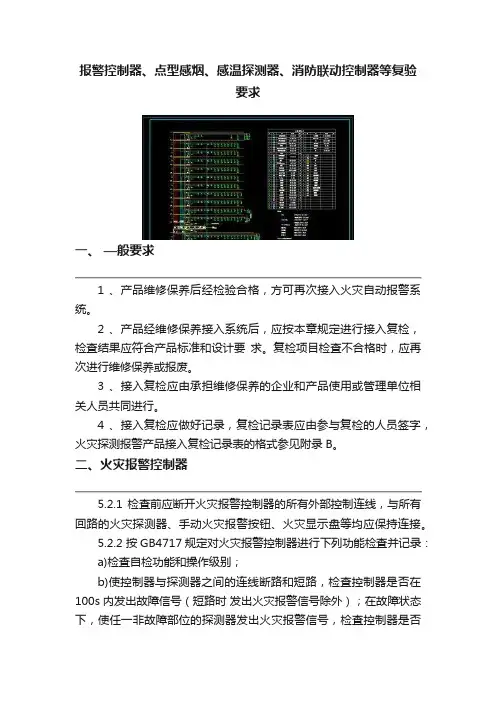

报警控制器、点型感烟、感温探测器、消防联动控制器等复验要求一、—般要求1 、产品维修保养后经检验合格，方可再次接入火灾自动报警系统。

2 、产品经维修保养接入系统后，应按本章规定进行接入复检，检査结果应符合产品标准和设计要求。

复检项目检査不合格时，应再次进行维修保养或报废。

3 、接入复检应由承担维修保养的企业和产品使用或管理单位相关人员共同进行。

4 、接入复检应做好记录，复检记录表应由参与复检的人员签字，火灾探测报警产品接入复检记录表的格式参见附录B。

二、火灾报警控制器5.2.1 检査前应断开火灾报警控制器的所有外部控制连线，与所有回路的火灾探测器、手动火灾报警按钮、火灾显示盘等均应保持连接。

5.2.2 按GB4717规定对火灾报警控制器进行下列功能检査并记录：a)检査自检功能和操作级别；b)使控制器与探测器之间的连线断路和短路，检査控制器是否在100s内发出故障信号（短路时发出火灾报警信号除外）；在故障状态下，使任一非故障部位的探测器发出火灾报警信号，检査控制器是否在1min内发出火灾报警信号；再使其他探测器发出火灾报警信号,检査控制器的再次报警功能；c)检査消音和复位功能；d)使控制器与备用电源之间的连线断路和短路，检査控制器是否在100s内发出故障信号；e)检査屏蔽功能；f)使总线隔离器保护范围内的任一点短路，检査总线隔离器的隔离保护功能；g)使任一总线回路上不少于10只的火灾探测器同时处于火灾报警状态，检査控制器的负载功能；h)检査主备电源的自动转换功能；i)检査控制器特有的其他功能。

三、点型感烟、感温火灾探测器采用专用的检测仪器或模拟火灾的方法,检査火灾探测器是否发出火灾报警信号。

四、线型感温火灾探测器在不可恢复的探测器上模拟火灾和故障，检査探测器能否发出火灾报警和故障信号。

对可恢复的探测器采用专用检测仪器或模拟火灾的办法检査其能否发出火灾报警信号，并在终端盒上模拟故障，检査探测器能否发出故障信号。

点型感烟火灾探测器技术要求及试验方法中华人民共和国国家标准UDC614．84:681．41:620．1GB4715——84technical requirements and test methodsfor point type smoke fire detectorg目录１技术要求2试验方法3标志附录Ａ探测器试验纲要附录Ｂ响应阈值试验附录C通电试验附录D重复性试验附录E方位试验附录F一致性试验附录G电压波动试验附录H气流试验附录J高温试验附录K环境光线试验附录L振动试验附录M湿度试验附录N冲击试验附录O碰撞试验附录P腐蚀试验附录Ｑ绝缘电阻试验附录R耐压试验附录Ｓ低温试验附录T火灾灵敏度试验本标准规定了一般工业与民用建筑中安装的根据散射光、透射光原理（光电感烟）和电离原理（离子感烟）工作的点型感烟火灾探测器（以下简称探测器）的技术要求、试验方法和标志。

其他环境中安装的、根据其他原理工作的探测器，除特殊技术要求应由有关标准另行规定外，亦应执行本标准。

１．技术要求1·1当被监视区域发生火灾，其烟参数达到预定值时，探测器应输出火灾报警信号，同时启动探测器的报警确认灯或起同等作用的其他显示器。

1．2探测器灵敏度级别，应符合本标准第2．1条的规定。

1．3探测器在额定工作电压降低15％和升高10％的条件下应能可靠工作。

1．4探测器应能耐受住表1中规定的气候条件下的各项试验。

各项试验期间及试验后，性能应满足本标准第2章有关试验的要求。

表11．5探测器应能耐受住表2中所规定的机械环境条件下的各项试验。

试验期间及试验后，性能应满足本标准第2章有关试验的要求。

表21．6探测器的所有接点和外壳间的绝缘电阻，在表3所列两种条件下测量时，应分别不小于表中相应的规定值。

表31．7探测器的所有接点和外壳间在正常大气条件下保持24h后，应能耐受住频率为50hz的交流电压历时60ｓ的试验。

试验电压根据探测器额定工作电压按表４中的规定确定。

中华人民共和国国家标准GB 4716－2005代替 GB 4716－1993点型感温火灾探测器Point type heat fire detectors2005-09-01发布2006-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准的第3、4、5和6章内容为强制性，其余为推荐性。

本标准参考了EN 54-5：2000《火灾探测报警系统第5部分：点型感温火灾探测器》和ISO 7240-5：2003《火灾探测报警系统第5部分：点型感温火灾探测器》。

本标准代替GB 4716—1993《点型感温火灾探测器技术要求及试验方法》，与GB 4716—1993相比主要变化如下：——修改了点型感温火灾探测器分类方法，各类感温火灾探测器响应时间及其测量方法相应改变；——对采用了软件控制的点型感温火灾探测器提出控制软件要求；——增加了高温（耐久）试验、恒定湿热（耐久）试验、振动（正弦）（耐久）试验、射频场感应的传导骚扰抗扰度试验和浪涌（冲击）抗扰度试验，取消了绝缘电阻试验和耐压试验；——增加了检验规则。

本标准自实施之日起，同时代替GB 4716—1993。

本标准的附录A为规范性附录。

本标准由中华人民共和国公安部提出。

本标准由全国消防标准化技术委员会第六分技术委员会归口。

本标准负责起草单位：公安部沈阳消防研究所。

本标准参加起草单位：西安盛赛尔电子有限公司。

本标准主要起草人：窦保东、张德成、王艳娥、王学来、康卫东、廉钰、张雄飞。

本标准所代替标准的历次版本发布情况为：——GB 4716—1993；——GB 4716—1984。

点型感温火灾探测器1 范围本标准规定了点型感温火灾探测器的一般要求、要求与试验方法、检验规则和标志。

本标准适用于一般工业与民用建筑中安装使用的点型感温火灾探测器。

其他环境中安装的、具有特殊性能的点型感温火灾探测器，除特殊要求应由有关标准另行规定外，亦应执行本标准。
