常见流量计选型对比

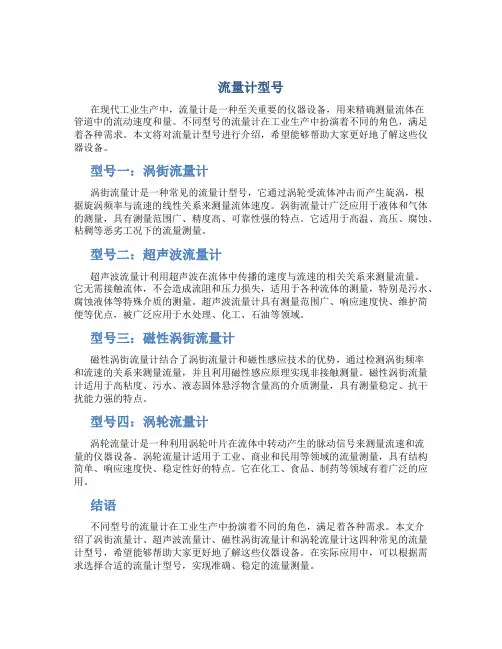

流量计型号在现代工业生产中，流量计是一种至关重要的仪器设备，用来精确测量流体在管道中的流动速度和量。

不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文将对流量计型号进行介绍，希望能够帮助大家更好地了解这些仪器设备。

型号一：涡街流量计涡街流量计是一种常见的流量计型号，它通过涡轮受流体冲击而产生旋涡，根据旋涡频率与流速的线性关系来测量流体速度。

涡街流量计广泛应用于液体和气体的测量，具有测量范围广、精度高、可靠性强的特点。

它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。

型号二：超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。

它无需接触流体，不会造成流阻和压力损失，适用于各种流体的测量，特别是污水、腐蚀液体等特殊介质的测量。

超声波流量计具有测量范围广、响应速度快、维护简便等优点，被广泛应用于水处理、化工、石油等领域。

型号三：磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势，通过检测涡街频率和流速的关系来测量流量，并且利用磁性感应原理实现非接触测量。

磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量，具有测量稳定、抗干扰能力强的特点。

型号四：涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。

涡轮流量计适用于工业、商业和民用等领域的流量测量，具有结构简单、响应速度快、稳定性好的特点。

它在化工、食品、制药等领域有着广泛的应用。

结语不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号，希望能够帮助大家更好地了解这些仪器设备。

在实际应用中，可以根据需求选择合适的流量计型号，实现准确、稳定的流量测量。

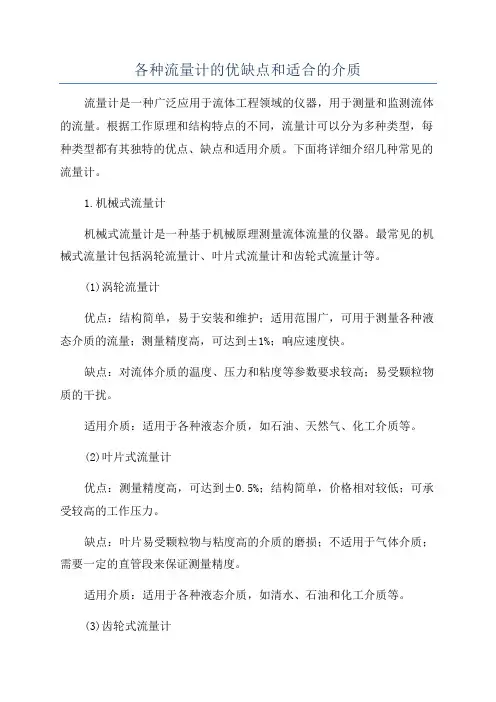

各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。

根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。

下面将详细介绍几种常见的流量计。

1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。

最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。

(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。

缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。

适用介质：适用于各种液态介质，如石油、天然气、化工介质等。

(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。

缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。

适用介质：适用于各种液态介质，如清水、石油和化工介质等。

(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。

缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。

适用介质：适用于各种液态介质，尤其是粘度较高的液体。

2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。

优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。

缺点：对被测流体的电导率要求较高；易受磁场干扰。

适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。

3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。

优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。

缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。

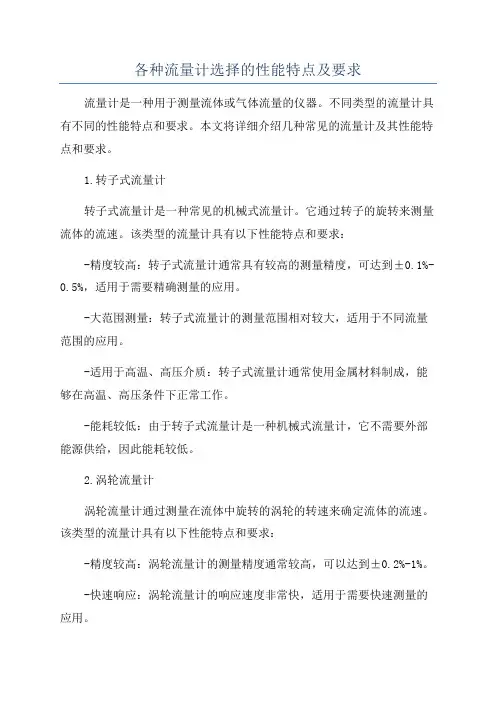

各种流量计选择的性能特点及要求流量计是一种用于测量流体或气体流量的仪器。

不同类型的流量计具有不同的性能特点和要求。

本文将详细介绍几种常见的流量计及其性能特点和要求。

1.转子式流量计转子式流量计是一种常见的机械式流量计。

它通过转子的旋转来测量流体的流速。

该类型的流量计具有以下性能特点和要求：-精度较高：转子式流量计通常具有较高的测量精度，可达到±0.1%-0.5%，适用于需要精确测量的应用。

-大范围测量：转子式流量计的测量范围相对较大，适用于不同流量范围的应用。

-适用于高温、高压介质：转子式流量计通常使用金属材料制成，能够在高温、高压条件下正常工作。

-能耗较低：由于转子式流量计是一种机械式流量计，它不需要外部能源供给，因此能耗较低。

2.涡轮流量计涡轮流量计通过测量在流体中旋转的涡轮的转速来确定流体的流速。

该类型的流量计具有以下性能特点和要求：-精度较高：涡轮流量计的测量精度通常较高，可以达到±0.2%-1%。

-快速响应：涡轮流量计的响应速度非常快，适用于需要快速测量的应用。

-是否适用于高温、高压介质取决于选用的材料：涡轮流量计的工作温度和压力范围取决于所使用的材料。

如使用高温、高压材料制成的涡轮流量计可适用于对高温、高压介质的测量。

-对流体的要求较高：涡轮流量计对流体的粘度和密度有一定要求，对于较大粘度或含有颗粒的流体，需要进行修正计算。

3.电磁流量计电磁流量计通过测量流体中的电磁感应来确定流体的流速。

该类型的流量计具有以下性能特点和要求：-精度较高：电磁流量计通常具有很高的测量精度，可达到±0.25%-0.5%。

-阻塞小：由于电磁流量计没有机械运动部件，所以不存在流体通过的阻塞问题。

-适用于各种导电流体：电磁流量计适用于各种导电流体，不受介质种类的限制。

-对介质的温度、压力要求较高：电磁流量计对介质的温度、压力要求较高，通常需要进行保温、降压等工艺处理。

4.耐压式流量计耐压式流量计通过测量流体通过特定结构的管道或孔隙的流速来确定流体的流速。

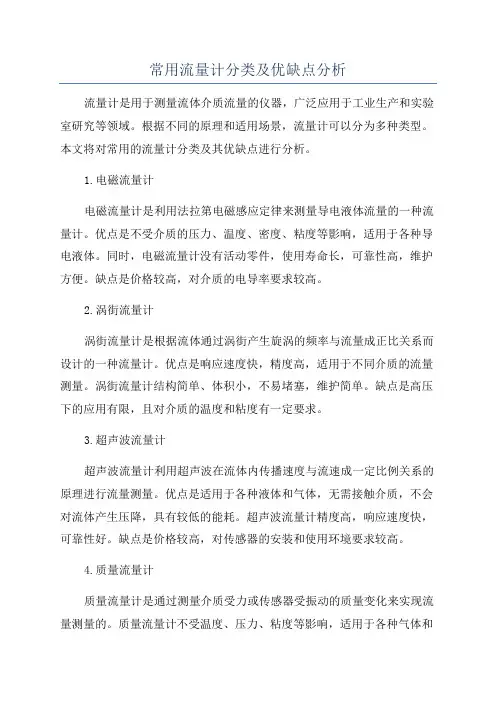

常用流量计分类及优缺点分析流量计是用于测量流体介质流量的仪器，广泛应用于工业生产和实验室研究等领域。

根据不同的原理和适用场景，流量计可以分为多种类型。

本文将对常用的流量计分类及其优缺点进行分析。

1.电磁流量计电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的一种流量计。

优点是不受介质的压力、温度、密度、粘度等影响，适用于各种导电液体。

同时，电磁流量计没有活动零件，使用寿命长，可靠性高，维护方便。

缺点是价格较高，对介质的电导率要求较高。

2.涡街流量计涡街流量计是根据流体通过涡街产生旋涡的频率与流量成正比关系而设计的一种流量计。

优点是响应速度快，精度高，适用于不同介质的流量测量。

涡街流量计结构简单、体积小，不易堵塞，维护简单。

缺点是高压下的应用有限，且对介质的温度和粘度有一定要求。

3.超声波流量计超声波流量计利用超声波在流体内传播速度与流速成一定比例关系的原理进行流量测量。

优点是适用于各种液体和气体，无需接触介质，不会对流体产生压降，具有较低的能耗。

超声波流量计精度高，响应速度快，可靠性好。

缺点是价格较高，对传感器的安装和使用环境要求较高。

4.质量流量计质量流量计是通过测量介质受力或传感器受振动的质量变化来实现流量测量的。

质量流量计不受温度、压力、粘度等影响，适用于各种气体和液体的流量测量。

质量流量计响应速度快，精度高，具有大量自检和自校验功能。

然而，质量流量计价格较高，对安装条件和环境的要求严格。

综上所述，不同类型的流量计各有优劣。

在选择流量计时，应根据具体的应用场景和要求选取合适的类型。

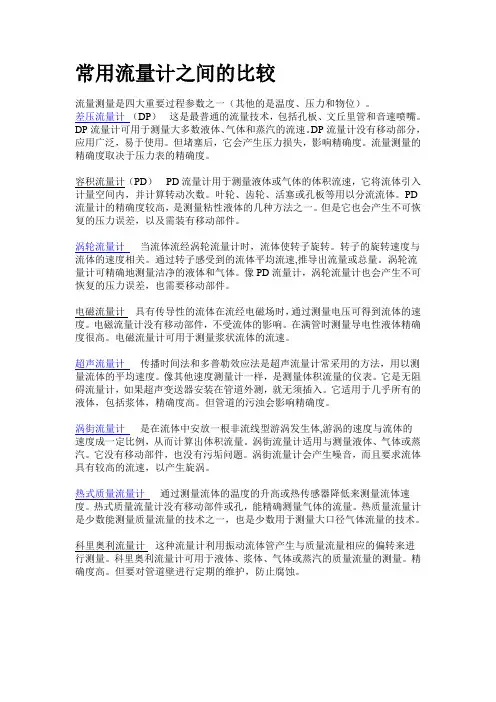

常用流量计之间的比较流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。

差压流量计（DP）这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。

DP流量计可用于测量大多数液体、气体和蒸汽的流速。

DP流量计没有移动部分，应用广泛，易于使用。

但堵塞后，它会产生压力损失，影响精确度。

流量测量的精确度取决于压力表的精确度。

容积流量计（PD）PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。

叶轮、齿轮、活塞或孔板等用以分流流体。

PD 流量计的精确度较高，是测量粘性液体的几种方法之一。

但是它也会产生不可恢复的压力误差，以及需装有移动部件。

涡轮流量计当流体流经涡轮流量计时，流体使转子旋转。

转子的旋转速度与流体的速度相关。

通过转子感受到的流体平均流速,推导出流量或总量。

涡轮流量计可精确地测量洁净的液体和气体。

像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。

电磁流量计具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。

电磁流量计没有移动部件，不受流体的影响。

在满管时测量导电性液体精确度很高。

电磁流量计可用于测量浆状流体的流速。

超声流量计传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。

像其他速度测量计一样，是测量体积流量的仪表。

它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。

它适用于几乎所有的液体，包括浆体，精确度高。

但管道的污浊会影响精确度。

涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。

涡街流量计适用与测量液体、气体或蒸汽。

它没有移动部件，也没有污垢问题。

涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。

热式质量流量计通过测量流体的温度的升高或热传感器降低来测量流体速度。

热式质量流量计没有移动部件或孔，能精确测量气体的流量。

热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。

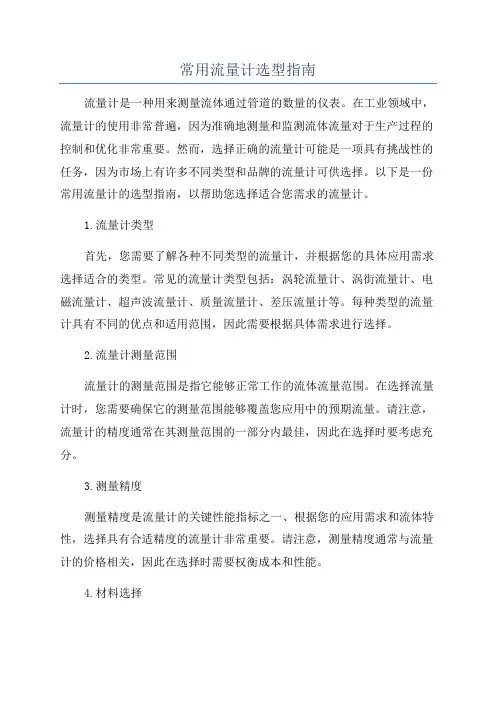

常用流量计选型指南流量计是一种用来测量流体通过管道的数量的仪表。

在工业领域中，流量计的使用非常普遍，因为准确地测量和监测流体流量对于生产过程的控制和优化非常重要。

然而，选择正确的流量计可能是一项具有挑战性的任务，因为市场上有许多不同类型和品牌的流量计可供选择。

以下是一份常用流量计的选型指南，以帮助您选择适合您需求的流量计。

1.流量计类型首先，您需要了解各种不同类型的流量计，并根据您的具体应用需求选择适合的类型。

常见的流量计类型包括：涡轮流量计、涡街流量计、电磁流量计、超声波流量计、质量流量计、差压流量计等。

每种类型的流量计具有不同的优点和适用范围，因此需要根据具体需求进行选择。

2.流量计测量范围流量计的测量范围是指它能够正常工作的流体流量范围。

在选择流量计时，您需要确保它的测量范围能够覆盖您应用中的预期流量。

请注意，流量计的精度通常在其测量范围的一部分内最佳，因此在选择时要考虑充分。

3.测量精度测量精度是流量计的关键性能指标之一、根据您的应用需求和流体特性，选择具有合适精度的流量计非常重要。

请注意，测量精度通常与流量计的价格相关，因此在选择时需要权衡成本和性能。

4.材料选择流量计的材料选择非常重要，因为它们需要能够承受流体中的化学品和压力。

在选择流量计时，请确保它的材料与您要处理的流体相容，并且能够适应所需的温度和压力范围。

5.信号输出流量计通常会提供一个电信号输出，用于将流量数据传输给监控或控制系统。

在选择流量计时，请确保其信号输出与您的系统兼容，并且能够进行准确和可靠的数据传输。

6.安装和维护要求在选择流量计时，需要考虑其安装和维护要求。

有些流量计可能需要特殊的安装位置或条件，例如特定的直管段长度或流量方向。

此外，流量计可能需要定期校准或维修，这需要考虑其维护成本和方便性。

7.成本和性能比较最后，在选择流量计时，需要进行成本和性能的综合比较。

较低成本的流量计可能在性能和可靠性方面存在一些缺陷，而较高成本的流量计可能提供更好的精度和稳定性。

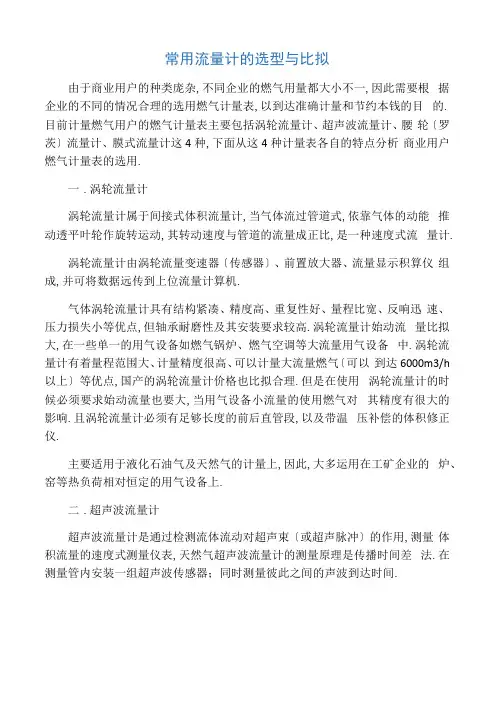

常用流量计的选型与比拟由于商业用户的种类庞杂,不同企业的燃气用量都大小不一,因此需要根据企业的不同的情况合理的选用燃气计量表,以到达准确计量和节约本钱的目的.目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰轮〔罗茨〕流量计、膜式流量计这4种,下面从这4种计量表各自的特点分析商业用户燃气计量表的选用.一.涡轮流量计涡轮流量计属于间接式体积流量计,当气体流过管道式,依靠气体的动能推动透平叶轮作旋转运动,其转动速度与管道的流量成正比,是一种速度式流量计.涡轮流量计由涡轮流量变速器〔传感器〕、前置放大器、流量显示积算仪组成,并可将数据远传到上位流量计算机.气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反响迅速、压力损失小等优点,但轴承耐磨性及其安装要求较高.涡轮流量计始动流量比拟大,在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备中.涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气〔可以到达6000m3/h 以上〕等优点,国产的涡轮流量计价格也比拟合理.但是在使用涡轮流量计的时候必须要求始动流量也要大,当用气设备小流量的使用燃气对其精度有很大的影响.且涡轮流量计必须有足够长度的前后直管段,以及带温压补偿的体积修正仪.主要适用于液化石油气及天然气的计量上,因此,大多运用在工矿企业的炉、窑等热负荷相对恒定的用气设备上.二.超声波流量计超声波流量计是通过检测流体流动对超声束〔或超声脉冲〕的作用,测量体积流量的速度式测量仪表,天然气超声波流量计的测量原理是传播时间差法.在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间.由于是全电子式,无机械局部,不受机械磨损、故障影响,产品的可靠性和精度进步很多.体积小、重量轻,重复性好,压损小,不易老化,使用寿命长；智能化,全电子式的结构,可以扩展为预支费表或无线抄表功能.特殊功能是微小流量可测,有管道泄漏感知功能,压力损失为零.主要特点：1.能实现双向流束的测量；2.过程参数〔压力,温度等〕不影响测量结果；3.无接触测量系统,流量计量过程无压力损失；4.可精确测量脉动流；5.重复性好,速度误差45mm/s；6.量程比很宽,qmin/qmax=1/40〜1/60；7.可不考虑整流,只在上游100mm,下游50mm余留安装间隙即可；8.传感器可实现不停气更换,操作维修方便.影响超声波测量因素：超声波测量的不确定来源有以下三种因素：1.机械方面,与管段的几何尺寸有关；2.物理方面,与流体的速度分布有关；3.电子方面,与传播时间测量有关.影响超声波信号的主要原因：1.严重的电子噪音；2.超声声学噪音；3.严重的信号衰减；4.测量段内出现的多向流动；5.换能器受到污染；6.测量段内出现严重的测量梯度；7.严重的紊流.总体来说：超声波流量计相比于传统的孔板、涡轮流量计,在结构、计量精度、压力损失、量程比等指标上都具有较大的优势.超声波流量计在应用上的主要问题在于气体输送过程中存在很多对提升信噪比不利的因素,特别是由于压力调节装置带来的噪音影响,超声波在气体中的快速衰减和安装效应等.超声波流量计的适用范围很广,但由于经济性性价比和使用环境的影响, 更适用于大口径,高压力,输送距离长的主干道管网.三.罗茨流量计罗茨流量计是一种结构十分紧凑的容积式流量计.容积式流量计结构简单、性能稳定、精度高、易于直观维护治理,并且价格低廉.当燃气通过时,计量表的出口和入口之间存在的差压能驱动腰轮旋转,使得充满计量室内的燃气能够定量排出,通过机械传动机构与积算器相连接,最终实现燃气体积计量以及数据的转换.相比拟而言,罗茨流量计的精度高,起始流量低,量程比拟宽,在安装、维护以及清理上都比拟方便,能够实现在线温、压智能补偿,在高、中压计量中适用较广泛.其测量燃气流量的量程十分宽广,上下流量同样适用,主要参数如下；公称流量：16,25,40,65,100,160,250,400,650,1000,1600,2500,4000,6500,100,16000,25000 m3/h；公称压力：1.6,2.5,6.4MPa；累计流量精度：±1%, 士1.5%, ±2.5%；量程比(qmin/qmax)：1/10~1/20.罗茨流量计一般是适于燃气流量大于25m3/h中低压的用气设备中,并且其始动流量小,测量范围较大,适用于大型的商业用户.当用气设备的最大流量大于30m3/h时,建议采用罗茨流量计.另外,气体压缩会影响罗茨流量计计量的准确,计算结果见表压力/PA3000400050006000气量损失/%8.99.8107116气量损失是随着额定压力的升高而增大的,所以采用流量补偿仪也有必要；但另一个角度来说,增加流量补偿仪会对市场开发有一定影响.经过权衡分析,我们确定如果商业用户的用气设备额定使用压力超过5 000 Pa时,必须采用流量补偿仪.另外,罗茨流量计属于精密仪器,因此其价格也相当昂贵. 同时由于罗茨流量计受燃气洁净程度的影响,必须安装过滤器.四.膜式流量计膜式燃气表属于容积式流量计,结构比拟简单,测量原理是：通过测量组件隔膜在进出口燃气压力差的作用下产生交替运动,将充满计量室内的燃气分隔成单个的计量体积并排向出口,通过机械传动机构与计数器相连接,实现对单个计量体积的统计与运算传递,最终测得计量流通的燃气总量.主要参数：公称流量：1.625,4,6,10,16,25,40,65,100,250,400,650m3/h；公称压力：3,5,10KPa；量程比(qmin/qmax)：1/30~1/60.膜式燃气表一般最正确运行工况为额定流量计量范围的20%~80%,膜式燃气表在使用的工程中对燃气的物理性质影响较小,可以实现IC卡预付功能,始动流量较小.膜式燃气表的量程比拟宽,安装相比照拟方便,由于其量程小,体积大,很容易受腐蚀,从而导致计量不准或泄漏等,日常维修很不方便,只能对工况流量进行计量,不容易实行智能温、压补偿,一般仅适用在低压计量中.而且其外表的膜比拟容易老化使得计量的结果误差大,使用的寿命也因此而大大的缩短.由于价格比拟廉价、体积较小,一直是普通居民用户和小型商业用户的首选燃气计量表.因膜式燃气表计量的是工况流量,与贸易标况流量结算存在量差,一般规定在用气设备的燃气流量在25m3/h,燃气的使用压力小于3KPa的小型商业用户建议采用精度为1.5级及以上的膜式燃气表.五.流量计的比拟流量计的主要性能的比拟：工程量程比计量精度始动流量压力损失智能温压补偿涡轮流量计超声波流量计罗茨流量计膜式流量计1/10~1/20 高大较小有1/40-1/60高较小无无1/10〜1/20高较小大有1/30-1/60 一般较小无对流速分布敏感较敏感气质要求及影响高安装要求不敏感高很敏感中很敏感低前后直管段一般有要求,管道吹扫,装过滤器管道吹扫,一般装过滤器维护与检修清理过滤可现场检修器,现场拆卸与检修清理过滤现场无法维器,现场拆护与检修卸与检修价格使用寿命较贵高很贵高较廉价中廉价低六.流量计的选型1.罗茨燃气流量计、膜式燃气表和涡轮燃气流量计三种计量计的相对误差都是±2%,被测燃气流量值在流量计的测量量程范围内才能够被准确测量,用户的正常用气量最好在在流量计量程的20%〜85%之间.在保证测量精度的条件下,需结合被测燃气的真实流量范围,合理地选择相适应的流量计规格与型号,特别是对于燃气流量的下限需要重点关注.2.正常工作条件下,用气设备的用气负荷是燃气流量计选型的主要参考依据.极端使用状态情况下,燃气负荷在燃气流量计选型上仅作为参考依据.所谓极端使用状态,就是指燃气设备较少出现的使用状态.3.燃气流量计的测量精度是一个很重要的参考因素,但它不是燃气流量计选型的唯一条件,实际的选型过程中,要结合燃气设备的具体运行工况,综考量燃气流量计的价格,在安装、使用和维护上的本钱,综合考虑燃气流量计的性能价格比,科学合理进行选型.4.对于餐饮行业的用户〔食堂、饭店等〕,通常会优先选用罗茨燃气流量计和膜式燃气表.如果燃气设备的用气最大流量范围在65〜650立方米每小时时,适宜选用罗茨燃气流量计,假设燃气设备的用气最大流量小于等于65立方米每小时时,适合选择膜式燃气表.5.对于类似锅炉和热水茶炉的使用用户,通常可以选择智能罗茨燃气流量计,并要求带温、压补偿装置.6.对于大型锅炉、工业炉窑、以及化工用气设备等大用户,但燃气流量大于650立方米每小时时,通常会选用涡轮燃气流量计,并尽量在各个燃气设备上单独安装流量计,对智能化程度要求较高,可以实现远程化和自动化,从而方便对用户的实际用户状况进行在线监测等.7.对于管径较大,压力较高,需要对流量进行精确测量的,适合使用超声波流量计.。

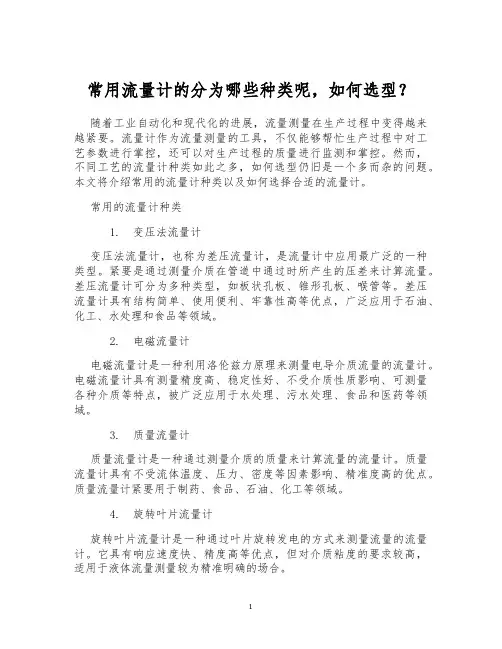

常用流量计的分为哪些种类呢，如何选型？随着工业自动化和现代化的进展，流量测量在生产过程中变得越来越紧要。

流量计作为流量测量的工具，不仅能够帮忙生产过程中对工艺参数进行掌控，还可以对生产过程的质量进行监测和掌控。

然而，不同工艺的流量计种类如此之多，如何选型仍旧是一个多而杂的问题。

本文将介绍常用的流量计种类以及如何选择合适的流量计。

常用的流量计种类1.变压法流量计变压法流量计，也称为差压流量计，是流量计中应用最广泛的一种类型。

紧要是通过测量介质在管道中通过时所产生的压差来计算流量。

差压流量计可分为多种类型，如板状孔板、锥形孔板、喉管等。

差压流量计具有结构简单、使用便利、牢靠性高等优点，广泛应用于石油、化工、水处理和食品等领域。

2.电磁流量计电磁流量计是一种利用洛伦兹力原理来测量电导介质流量的流量计。

电磁流量计具有测量精度高、稳定性好、不受介质性质影响、可测量各种介质等特点，被广泛应用于水处理、污水处理、食品和医药等领域。

3.质量流量计质量流量计是一种通过测量介质的质量来计算流量的流量计。

质量流量计具有不受流体温度、压力、密度等因素影响、精准度高的优点。

质量流量计紧要用于制药、食品、石油、化工等领域。

4.旋转叶片流量计旋转叶片流量计是一种通过叶片旋转发电的方式来测量流量的流量计。

它具有响应速度快、精度高等优点，但对介质粘度的要求较高，适用于液体流量测量较为精准明确的场合。

5.超声波流量计超声波流量计是一种利用超声波传播测量介质流速的流量计。

它可以测量液态和气态的流速和流量。

超声波流量计在石化、电力、水利、环保和消防等领域中被广泛应用。

如何选择合适的流量计1.流量范围、精度和牢靠性在选择流量计时，首先需要了解实际测量的流量范围，从而确定流量计的量程。

此外，还需要依据实际需求选择适当的测量精度和牢靠性，确保流量计的测量结果能够充分实际需求。

2.流体介质性质了解被测流体的性质，如粘度、密度、温度、压力和流量等参数，是选型的关键。
