浅谈流量计的分类与选型

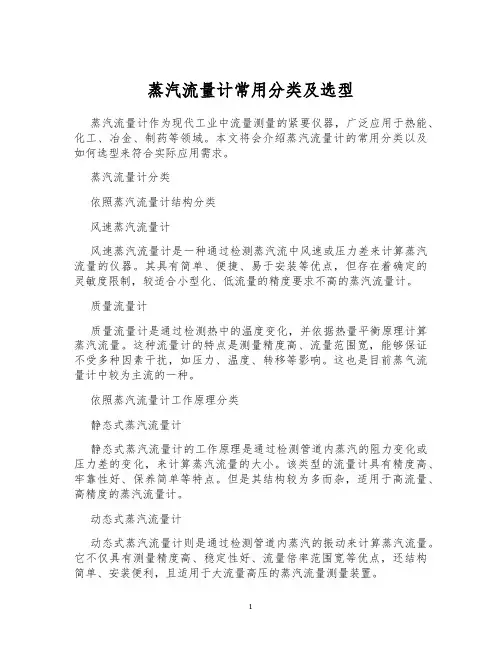

蒸汽流量计常用分类及选型蒸汽流量计作为现代工业中流量测量的紧要仪器，广泛应用于热能、化工、冶金、制药等领域。

本文将会介绍蒸汽流量计的常用分类以及如何选型来符合实际应用需求。

蒸汽流量计分类依照蒸汽流量计结构分类风速蒸汽流量计风速蒸汽流量计是一种通过检测蒸汽流中风速或压力差来计算蒸汽流量的仪器。

其具有简单、便捷、易于安装等优点，但存在着确定的灵敏度限制，较适合小型化、低流量的精度要求不高的蒸汽流量计。

质量流量计质量流量计是通过检测热中的温度变化，并依据热量平衡原理计算蒸汽流量。

这种流量计的特点是测量精度高、流量范围宽，能够保证不受多种因素干扰，如压力、温度、转移等影响。

这也是目前蒸气流量计中较为主流的一种。

依照蒸汽流量计工作原理分类静态式蒸汽流量计静态式蒸汽流量计的工作原理是通过检测管道内蒸汽的阻力变化或压力差的变化，来计算蒸汽流量的大小。

该类型的流量计具有精度高、牢靠性好、保养简单等特点。

但是其结构较为多而杂，适用于高流量、高精度的蒸汽流量计。

动态式蒸汽流量计动态式蒸汽流量计则是通过检测管道内蒸汽的振动来计算蒸汽流量。

它不仅具有测量精度高、稳定性好、流量倍率范围宽等优点，还结构简单、安装便利，且适用于大流量高压的蒸汽流量测量装置。

蒸汽流量计选型蒸汽流量计的选型需要了解实际情况的需求，包括管道尺寸、流量范围、精度要求、温度、压力、介质等各项指标。

通过这些参数的考虑，可以进行如下的选型步骤：第一步：确认使用环境首先要确认蒸汽流量计的实际使用环境，比如介质、温度、压力等各项情况。

确认这些参数后，才能够依据这些数据进行下一步操作。

第二步：确定流量范围流量范围是选型中最基本也是最紧要的参数。

需要精准地确认在实际使用中流量的大致范围。

选型时可以依据这个范围选择不同的类型蒸汽流量计。

第三步：确定精度要求精度要求是选择蒸汽流量计时必需考虑的紧要指标。

在选择的过程中，需要认真的对比不同类型的蒸汽流量计的精度等级，以选出适合该场合的合适型号。

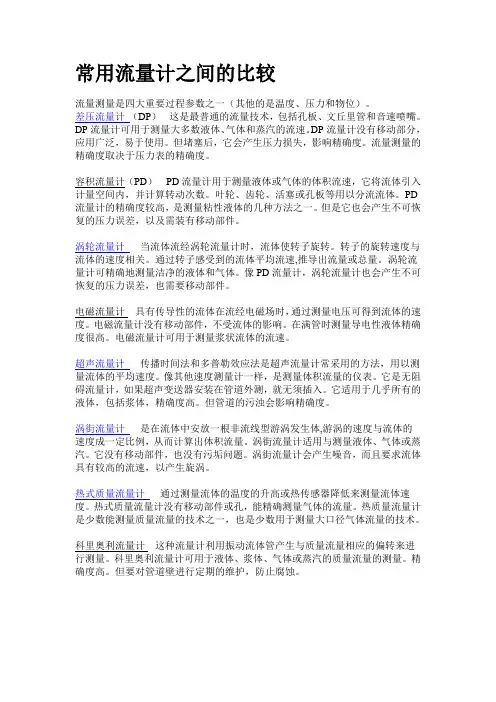

常用流量计之间的比较流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。

差压流量计（DP）这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。

DP流量计可用于测量大多数液体、气体和蒸汽的流速。

DP流量计没有移动部分，应用广泛，易于使用。

但堵塞后，它会产生压力损失，影响精确度。

流量测量的精确度取决于压力表的精确度。

容积流量计（PD）PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。

叶轮、齿轮、活塞或孔板等用以分流流体。

PD 流量计的精确度较高，是测量粘性液体的几种方法之一。

但是它也会产生不可恢复的压力误差，以及需装有移动部件。

涡轮流量计当流体流经涡轮流量计时，流体使转子旋转。

转子的旋转速度与流体的速度相关。

通过转子感受到的流体平均流速,推导出流量或总量。

涡轮流量计可精确地测量洁净的液体和气体。

像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。

电磁流量计具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。

电磁流量计没有移动部件，不受流体的影响。

在满管时测量导电性液体精确度很高。

电磁流量计可用于测量浆状流体的流速。

超声流量计传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。

像其他速度测量计一样，是测量体积流量的仪表。

它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。

它适用于几乎所有的液体，包括浆体，精确度高。

但管道的污浊会影响精确度。

涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。

涡街流量计适用与测量液体、气体或蒸汽。

它没有移动部件，也没有污垢问题。

涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。

热式质量流量计通过测量流体的温度的升高或热传感器降低来测量流体速度。

热式质量流量计没有移动部件或孔，能精确测量气体的流量。

热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。

常用流量计分类及优缺点分析流量计是用于测量流体介质流量的仪器，广泛应用于工业生产和实验室研究等领域。

根据不同的原理和适用场景，流量计可以分为多种类型。

本文将对常用的流量计分类及其优缺点进行分析。

1.电磁流量计电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的一种流量计。

优点是不受介质的压力、温度、密度、粘度等影响，适用于各种导电液体。

同时，电磁流量计没有活动零件，使用寿命长，可靠性高，维护方便。

缺点是价格较高，对介质的电导率要求较高。

2.涡街流量计涡街流量计是根据流体通过涡街产生旋涡的频率与流量成正比关系而设计的一种流量计。

优点是响应速度快，精度高，适用于不同介质的流量测量。

涡街流量计结构简单、体积小，不易堵塞，维护简单。

缺点是高压下的应用有限，且对介质的温度和粘度有一定要求。

3.超声波流量计超声波流量计利用超声波在流体内传播速度与流速成一定比例关系的原理进行流量测量。

优点是适用于各种液体和气体，无需接触介质，不会对流体产生压降，具有较低的能耗。

超声波流量计精度高，响应速度快，可靠性好。

缺点是价格较高，对传感器的安装和使用环境要求较高。

4.质量流量计质量流量计是通过测量介质受力或传感器受振动的质量变化来实现流量测量的。

质量流量计不受温度、压力、粘度等影响，适用于各种气体和液体的流量测量。

质量流量计响应速度快，精度高，具有大量自检和自校验功能。

然而，质量流量计价格较高，对安装条件和环境的要求严格。

综上所述，不同类型的流量计各有优劣。

在选择流量计时，应根据具体的应用场景和要求选取合适的类型。

常用流量计选型指南流量计是一种用来测量流体通过管道的数量的仪表。

在工业领域中，流量计的使用非常普遍，因为准确地测量和监测流体流量对于生产过程的控制和优化非常重要。

然而，选择正确的流量计可能是一项具有挑战性的任务，因为市场上有许多不同类型和品牌的流量计可供选择。

以下是一份常用流量计的选型指南，以帮助您选择适合您需求的流量计。

1.流量计类型首先，您需要了解各种不同类型的流量计，并根据您的具体应用需求选择适合的类型。

常见的流量计类型包括：涡轮流量计、涡街流量计、电磁流量计、超声波流量计、质量流量计、差压流量计等。

每种类型的流量计具有不同的优点和适用范围，因此需要根据具体需求进行选择。

2.流量计测量范围流量计的测量范围是指它能够正常工作的流体流量范围。

在选择流量计时，您需要确保它的测量范围能够覆盖您应用中的预期流量。

请注意，流量计的精度通常在其测量范围的一部分内最佳，因此在选择时要考虑充分。

3.测量精度测量精度是流量计的关键性能指标之一、根据您的应用需求和流体特性，选择具有合适精度的流量计非常重要。

请注意，测量精度通常与流量计的价格相关，因此在选择时需要权衡成本和性能。

4.材料选择流量计的材料选择非常重要，因为它们需要能够承受流体中的化学品和压力。

在选择流量计时，请确保它的材料与您要处理的流体相容，并且能够适应所需的温度和压力范围。

5.信号输出流量计通常会提供一个电信号输出，用于将流量数据传输给监控或控制系统。

在选择流量计时，请确保其信号输出与您的系统兼容，并且能够进行准确和可靠的数据传输。

6.安装和维护要求在选择流量计时，需要考虑其安装和维护要求。

有些流量计可能需要特殊的安装位置或条件，例如特定的直管段长度或流量方向。

此外，流量计可能需要定期校准或维修，这需要考虑其维护成本和方便性。

7.成本和性能比较最后，在选择流量计时，需要进行成本和性能的综合比较。

较低成本的流量计可能在性能和可靠性方面存在一些缺陷，而较高成本的流量计可能提供更好的精度和稳定性。

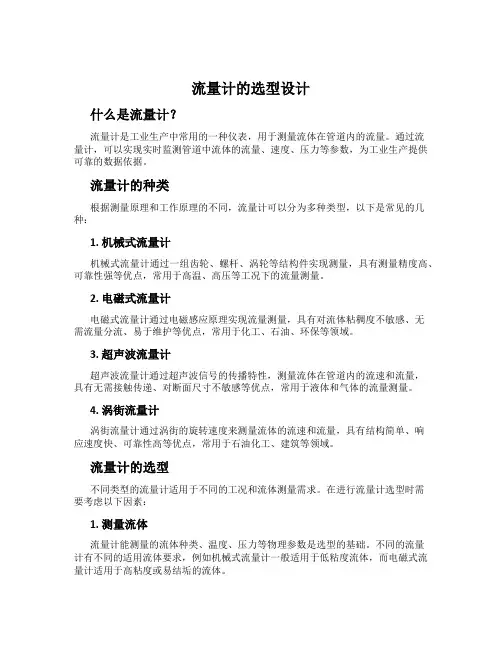

流量计的选型设计什么是流量计？流量计是工业生产中常用的一种仪表，用于测量流体在管道内的流量。

通过流量计，可以实现实时监测管道中流体的流量、速度、压力等参数，为工业生产提供可靠的数据依据。

流量计的种类根据测量原理和工作原理的不同，流量计可以分为多种类型，以下是常见的几种：1. 机械式流量计机械式流量计通过一组齿轮、螺杆、涡轮等结构件实现测量，具有测量精度高、可靠性强等优点，常用于高温、高压等工况下的流量测量。

2. 电磁式流量计电磁式流量计通过电磁感应原理实现流量测量，具有对流体粘稠度不敏感、无需流量分流、易于维护等优点，常用于化工、石油、环保等领域。

3. 超声波流量计超声波流量计通过超声波信号的传播特性，测量流体在管道内的流速和流量，具有无需接触传递、对断面尺寸不敏感等优点，常用于液体和气体的流量测量。

4. 涡街流量计涡街流量计通过涡街的旋转速度来测量流体的流速和流量，具有结构简单、响应速度快、可靠性高等优点，常用于石油化工、建筑等领域。

流量计的选型不同类型的流量计适用于不同的工况和流体测量需求。

在进行流量计选型时需要考虑以下因素：1. 测量流体流量计能测量的流体种类、温度、压力等物理参数是选型的基础。

不同的流量计有不同的适用流体要求，例如机械式流量计一般适用于低粘度流体，而电磁式流量计适用于高粘度或易结垢的流体。

2. 测量范围流量计的测量范围是指流量计能测量的流量的最大和最小值。

选型时需要根据实际需求确定测量范围，同时需要考虑流量计的精度和可靠性对测量范围的影响。

3. 精度和可靠性流量计的精度和可靠性对于生产过程的稳定运行至关重要。

在选型时需要根据实际生产需求确定流量计的精度和可靠性指标，并选择满足要求的合适型号。

4. 环境要求流量计所安装的环境和条件对于其性能和寿命有重要影响。

例如机械式流量计对温度、压力等环境要求较高，而电磁式流量计则对磁场等环境有一定的要求。

选型时需要考虑流量计所安装的具体环境。

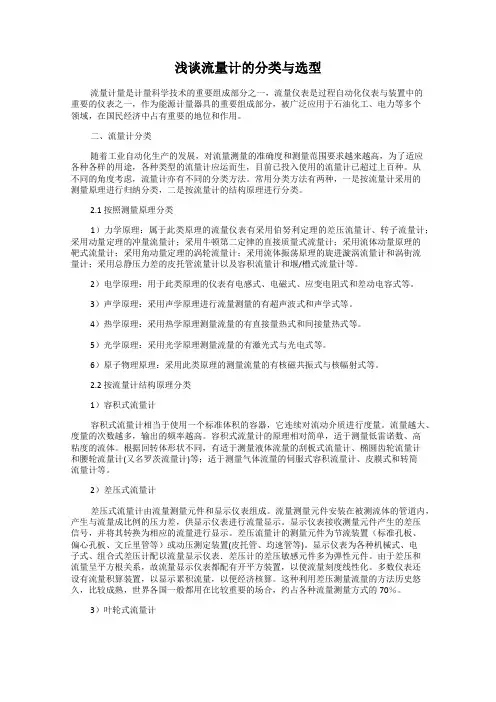

浅谈流量计的分类与选型流量计量是计量科学技术的重要组成部分之一，流量仪表是过程自动化仪表与装置中的重要的仪表之一，作为能源计量器具的重要组成部分，被广泛应用于石油化工、电力等多个领域，在国民经济中占有重要的地位和作用。

二、流量计分类随着工业自动化生产的发展，对流量测量的准确度和测量范围要求越来越高，为了适应各种各样的用途，各种类型的流量计应运而生，目前已投入使用的流量计已超过上百种。

从不同的角度考虑，流量计亦有不同的分类方法。

常用分类方法有两种，一是按流量计采用的测量原理进行归纳分类，二是按流量计的结构原理进行分类。

2.1 按照测量原理分类1）力学原理：属于此类原理的流量仪表有采用伯努利定理的差压流量计、转子流量计；采用动量定理的冲量流量计；采用牛顿第二定律的直接质量式流量计；采用流体动量原理的靶式流量计；采用角动量定理的涡轮流量计；采用流体振荡原理的旋进漩涡流量计和涡街流量计；采用总静压力差的皮托管流量计以及容积流量计和堰/槽式流量计等。

2）电学原理：用于此类原理的仪表有电感式、电磁式、应变电阻式和差动电容式等。

3）声学原理：采用声学原理进行流量测量的有超声波式和声学式等。

4）热学原理：采用热学原理测量流量的有直接量热式和间接量热式等。

5）光学原理：采用光学原理测量流量的有激光式与光电式等。

6）原子物理原理：采用此类原理的测量流量的有核磁共振式与核幅射式等。

2.2 按流量计结构原理分类1）容积式流量计容积式流量计相当于使用一个标准体积的容器，它连续对流动介质进行度量。

流量越大、度量的次数越多，输出的频率越高。

容积式流量计的原理相对简单，适于测量低雷诺数、高粘度的流体。

根据回转体形状不同，有适于测量液体流量的刮板式流量计、椭圆齿轮流量计和腰轮流量计(又名罗茨流量计)等；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等。

2）差压式流量计差压式流量计由流量测量元件和显示仪表组成。

流量测量元件安装在被测流体的管道内，产生与流量成比例的压力差，供显示仪表进行流量显示。

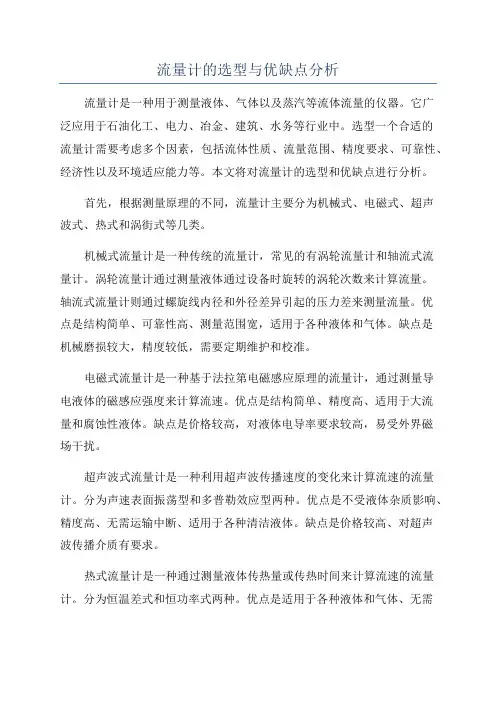

流量计的选型与优缺点分析流量计是一种用于测量液体、气体以及蒸汽等流体流量的仪器。

它广泛应用于石油化工、电力、冶金、建筑、水务等行业中。

选型一个合适的流量计需要考虑多个因素，包括流体性质、流量范围、精度要求、可靠性、经济性以及环境适应能力等。

本文将对流量计的选型和优缺点进行分析。

首先，根据测量原理的不同，流量计主要分为机械式、电磁式、超声波式、热式和涡街式等几类。

机械式流量计是一种传统的流量计，常见的有涡轮流量计和轴流式流量计。

涡轮流量计通过测量液体通过设备时旋转的涡轮次数来计算流量。

轴流式流量计则通过螺旋线内径和外径差异引起的压力差来测量流量。

优点是结构简单、可靠性高、测量范围宽，适用于各种液体和气体。

缺点是机械磨损较大，精度较低，需要定期维护和校准。

电磁式流量计是一种基于法拉第电磁感应原理的流量计，通过测量导电液体的磁感应强度来计算流速。

优点是结构简单、精度高、适用于大流量和腐蚀性液体。

缺点是价格较高，对液体电导率要求较高，易受外界磁场干扰。

超声波式流量计是一种利用超声波传播速度的变化来计算流速的流量计。

分为声速表面振荡型和多普勒效应型两种。

优点是不受液体杂质影响、精度高、无需运输中断、适用于各种清洁液体。

缺点是价格较高、对超声波传播介质有要求。

热式流量计是一种通过测量液体传热量或传热时间来计算流速的流量计。

分为恒温差式和恒功率式两种。

优点是适用于各种液体和气体、无需移动部件、测量稳定可靠。

缺点是需要消耗大量热能、对流体温度和热导率有较高要求。

涡街式流量计是一种通过涡街频率与流速成正比关系来测量流速的流量计。

优点是结构简单、可靠性高、适用于高温高压和粘稠液体等。

缺点是价格较高、受液体中的杂质和颗粒物影响较大。

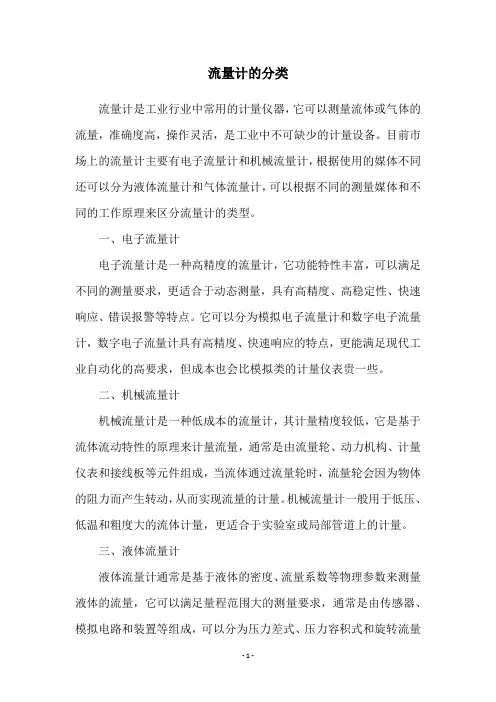

流量计的分类流量计是工业行业中常用的计量仪器，它可以测量流体或气体的流量，准确度高，操作灵活，是工业中不可缺少的计量设备。

目前市场上的流量计主要有电子流量计和机械流量计，根据使用的媒体不同还可以分为液体流量计和气体流量计，可以根据不同的测量媒体和不同的工作原理来区分流量计的类型。

一、电子流量计电子流量计是一种高精度的流量计，它功能特性丰富，可以满足不同的测量要求，更适合于动态测量，具有高精度、高稳定性、快速响应、错误报警等特点。

它可以分为模拟电子流量计和数字电子流量计，数字电子流量计具有高精度、快速响应的特点，更能满足现代工业自动化的高要求，但成本也会比模拟类的计量仪表贵一些。

二、机械流量计机械流量计是一种低成本的流量计，其计量精度较低，它是基于流体流动特性的原理来计量流量，通常是由流量轮、动力机构、计量仪表和接线板等元件组成，当流体通过流量轮时，流量轮会因为物体的阻力而产生转动，从而实现流量的计量。

机械流量计一般用于低压、低温和粗度大的流体计量，更适合于实验室或局部管道上的计量。

三、液体流量计液体流量计通常是基于液体的密度、流量系数等物理参数来测量液体的流量，它可以满足量程范围大的测量要求，通常是由传感器、模拟电路和装置等组成，可以分为压力差式、压力容积式和旋转流量计三种类型。

压力差式流量计利用流体压力的差异来测量流量，具有高精度、低周期误差等优势，适合高温、高压的计量仪表；压力容积式流量计是基于流体的容积变化来测量流量，它可以满足范围较大的测量要求，可以用于工业控制系统；旋转流量计是基于流体的动量变化来计量流量，它可以满足流体流量的大范围计量要求，是大容量流量计量的首选仪表。

四、气体流量计气体流量计主要是用来测量气体的流量，它一般由同轴转子流量计、叶片轮传感器、压力表等组成，最常用于气体及气混合物的测量，可以根据用户的工况要求来选择不同的测量装置，具有计量精度高、易于操作等优势，是大型工厂现场计量的理想仪表。

常用流量计的选型与比拟由于商业用户的种类庞杂,不同企业的燃气用量都大小不一,因此需要根据企业的不同的情况合理的选用燃气计量表,以到达准确计量和节约本钱的目的.目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰轮〔罗茨〕流量计、膜式流量计这4种,下面从这4种计量表各自的特点分析商业用户燃气计量表的选用.一.涡轮流量计涡轮流量计属于间接式体积流量计,当气体流过管道式,依靠气体的动能推动透平叶轮作旋转运动,其转动速度与管道的流量成正比,是一种速度式流量计.涡轮流量计由涡轮流量变速器〔传感器〕、前置放大器、流量显示积算仪组成,并可将数据远传到上位流量计算机.气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反响迅速、压力损失小等优点,但轴承耐磨性及其安装要求较高.涡轮流量计始动流量比拟大,在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备中.涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气〔可以到达6000m3/h 以上〕等优点,国产的涡轮流量计价格也比拟合理.但是在使用涡轮流量计的时候必须要求始动流量也要大,当用气设备小流量的使用燃气对其精度有很大的影响.且涡轮流量计必须有足够长度的前后直管段,以及带温压补偿的体积修正仪.主要适用于液化石油气及天然气的计量上,因此,大多运用在工矿企业的炉、窑等热负荷相对恒定的用气设备上.二.超声波流量计超声波流量计是通过检测流体流动对超声束〔或超声脉冲〕的作用,测量体积流量的速度式测量仪表,天然气超声波流量计的测量原理是传播时间差法.在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间.由于是全电子式,无机械局部,不受机械磨损、故障影响,产品的可靠性和精度进步很多.体积小、重量轻,重复性好,压损小,不易老化,使用寿命长；智能化,全电子式的结构,可以扩展为预支费表或无线抄表功能.特殊功能是微小流量可测,有管道泄漏感知功能,压力损失为零.主要特点：1.能实现双向流束的测量；2.过程参数〔压力,温度等〕不影响测量结果；3.无接触测量系统,流量计量过程无压力损失；4.可精确测量脉动流；5.重复性好,速度误差45mm/s；6.量程比很宽,qmin/qmax=1/40〜1/60；7.可不考虑整流,只在上游100mm,下游50mm余留安装间隙即可；8.传感器可实现不停气更换,操作维修方便.影响超声波测量因素：超声波测量的不确定来源有以下三种因素：1.机械方面,与管段的几何尺寸有关；2.物理方面,与流体的速度分布有关；3.电子方面,与传播时间测量有关.影响超声波信号的主要原因：1.严重的电子噪音；2.超声声学噪音；3.严重的信号衰减；4.测量段内出现的多向流动；5.换能器受到污染；6.测量段内出现严重的测量梯度；7.严重的紊流.总体来说：超声波流量计相比于传统的孔板、涡轮流量计,在结构、计量精度、压力损失、量程比等指标上都具有较大的优势.超声波流量计在应用上的主要问题在于气体输送过程中存在很多对提升信噪比不利的因素,特别是由于压力调节装置带来的噪音影响,超声波在气体中的快速衰减和安装效应等.超声波流量计的适用范围很广,但由于经济性性价比和使用环境的影响, 更适用于大口径,高压力,输送距离长的主干道管网.三.罗茨流量计罗茨流量计是一种结构十分紧凑的容积式流量计.容积式流量计结构简单、性能稳定、精度高、易于直观维护治理,并且价格低廉.当燃气通过时,计量表的出口和入口之间存在的差压能驱动腰轮旋转,使得充满计量室内的燃气能够定量排出,通过机械传动机构与积算器相连接,最终实现燃气体积计量以及数据的转换.相比拟而言,罗茨流量计的精度高,起始流量低,量程比拟宽,在安装、维护以及清理上都比拟方便,能够实现在线温、压智能补偿,在高、中压计量中适用较广泛.其测量燃气流量的量程十分宽广,上下流量同样适用,主要参数如下；公称流量：16,25,40,65,100,160,250,400,650,1000,1600,2500,4000,6500,100,16000,25000 m3/h；公称压力：1.6,2.5,6.4MPa；累计流量精度：±1%, 士1.5%, ±2.5%；量程比(qmin/qmax)：1/10~1/20.罗茨流量计一般是适于燃气流量大于25m3/h中低压的用气设备中,并且其始动流量小,测量范围较大,适用于大型的商业用户.当用气设备的最大流量大于30m3/h时,建议采用罗茨流量计.另外,气体压缩会影响罗茨流量计计量的准确,计算结果见表压力/PA3000400050006000气量损失/%8.99.8107116气量损失是随着额定压力的升高而增大的,所以采用流量补偿仪也有必要；但另一个角度来说,增加流量补偿仪会对市场开发有一定影响.经过权衡分析,我们确定如果商业用户的用气设备额定使用压力超过5 000 Pa时,必须采用流量补偿仪.另外,罗茨流量计属于精密仪器,因此其价格也相当昂贵. 同时由于罗茨流量计受燃气洁净程度的影响,必须安装过滤器.四.膜式流量计膜式燃气表属于容积式流量计,结构比拟简单,测量原理是：通过测量组件隔膜在进出口燃气压力差的作用下产生交替运动,将充满计量室内的燃气分隔成单个的计量体积并排向出口,通过机械传动机构与计数器相连接,实现对单个计量体积的统计与运算传递,最终测得计量流通的燃气总量.主要参数：公称流量：1.625,4,6,10,16,25,40,65,100,250,400,650m3/h；公称压力：3,5,10KPa；量程比(qmin/qmax)：1/30~1/60.膜式燃气表一般最正确运行工况为额定流量计量范围的20%~80%,膜式燃气表在使用的工程中对燃气的物理性质影响较小,可以实现IC卡预付功能,始动流量较小.膜式燃气表的量程比拟宽,安装相比照拟方便,由于其量程小,体积大,很容易受腐蚀,从而导致计量不准或泄漏等,日常维修很不方便,只能对工况流量进行计量,不容易实行智能温、压补偿,一般仅适用在低压计量中.而且其外表的膜比拟容易老化使得计量的结果误差大,使用的寿命也因此而大大的缩短.由于价格比拟廉价、体积较小,一直是普通居民用户和小型商业用户的首选燃气计量表.因膜式燃气表计量的是工况流量,与贸易标况流量结算存在量差,一般规定在用气设备的燃气流量在25m3/h,燃气的使用压力小于3KPa的小型商业用户建议采用精度为1.5级及以上的膜式燃气表.五.流量计的比拟流量计的主要性能的比拟：工程量程比计量精度始动流量压力损失智能温压补偿涡轮流量计超声波流量计罗茨流量计膜式流量计1/10~1/20 高大较小有1/40-1/60高较小无无1/10〜1/20高较小大有1/30-1/60 一般较小无对流速分布敏感较敏感气质要求及影响高安装要求不敏感高很敏感中很敏感低前后直管段一般有要求,管道吹扫,装过滤器管道吹扫,一般装过滤器维护与检修清理过滤可现场检修器,现场拆卸与检修清理过滤现场无法维器,现场拆护与检修卸与检修价格使用寿命较贵高很贵高较廉价中廉价低六.流量计的选型1.罗茨燃气流量计、膜式燃气表和涡轮燃气流量计三种计量计的相对误差都是±2%,被测燃气流量值在流量计的测量量程范围内才能够被准确测量,用户的正常用气量最好在在流量计量程的20%〜85%之间.在保证测量精度的条件下,需结合被测燃气的真实流量范围,合理地选择相适应的流量计规格与型号,特别是对于燃气流量的下限需要重点关注.2.正常工作条件下,用气设备的用气负荷是燃气流量计选型的主要参考依据.极端使用状态情况下,燃气负荷在燃气流量计选型上仅作为参考依据.所谓极端使用状态,就是指燃气设备较少出现的使用状态.3.燃气流量计的测量精度是一个很重要的参考因素,但它不是燃气流量计选型的唯一条件,实际的选型过程中,要结合燃气设备的具体运行工况,综考量燃气流量计的价格,在安装、使用和维护上的本钱,综合考虑燃气流量计的性能价格比,科学合理进行选型.4.对于餐饮行业的用户〔食堂、饭店等〕,通常会优先选用罗茨燃气流量计和膜式燃气表.如果燃气设备的用气最大流量范围在65〜650立方米每小时时,适宜选用罗茨燃气流量计,假设燃气设备的用气最大流量小于等于65立方米每小时时,适合选择膜式燃气表.5.对于类似锅炉和热水茶炉的使用用户,通常可以选择智能罗茨燃气流量计,并要求带温、压补偿装置.6.对于大型锅炉、工业炉窑、以及化工用气设备等大用户,但燃气流量大于650立方米每小时时,通常会选用涡轮燃气流量计,并尽量在各个燃气设备上单独安装流量计,对智能化程度要求较高,可以实现远程化和自动化,从而方便对用户的实际用户状况进行在线监测等.7.对于管径较大,压力较高,需要对流量进行精确测量的,适合使用超声波流量计.。

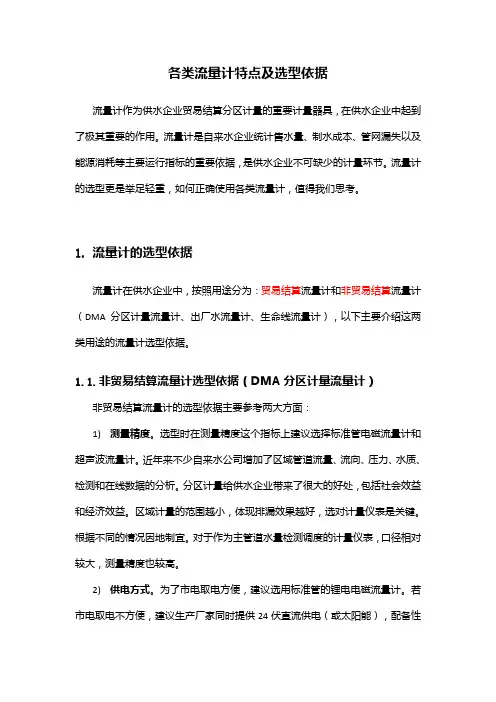

各类流量计特点及选型依据流量计作为供水企业贸易结算分区计量的重要计量器具，在供水企业中起到了极其重要的作用。

流量计是自来水企业统计售水量、制水成本、管网漏失以及能源消耗等主要运行指标的重要依据，是供水企业不可缺少的计量环节。

流量计的选型更是举足轻重，如何正确使用各类流量计，值得我们思考。

1.流量计的选型依据流量计在供水企业中，按照用途分为：贸易结算流量计和非贸易结算流量计（DMA分区计量流量计、出厂水流量计、生命线流量计），以下主要介绍这两类用途的流量计选型依据。

1.1.非贸易结算流量计选型依据（DMA分区计量流量计）非贸易结算流量计的选型依据主要参考两大方面：1)测量精度。

选型时在测量精度这个指标上建议选择标准管电磁流量计和超声波流量计。

近年来不少自来水公司增加了区域管道流量、流向、压力、水质、检测和在线数据的分析。

分区计量给供水企业带来了很大的好处，包括社会效益和经济效益。

区域计量的范围越小，体现排漏效果越好，选对计量仪表是关键。

根据不同的情况因地制宜。

对于作为主管道水量检测调度的计量仪表，口径相对较大，测量精度也较高。

2)供电方式。

为了市电取电方便，建议选用标准管的锂电电磁流量计。

若市电取电不方便，建议生产厂家同时提供24伏直流供电（或太阳能），配备性能好的24V充电器、蓄电池、停电计时器，并采用适当的防雷抗干扰措施。

考虑不影响大面积供水，建议新安装时采用标准版的电磁流量计；旧管道可以考虑安装投资相对较小，安装比较方便的插入式超声波流量计。

对于产生差分区考核，监控漏损与变化的流量仪表最好采用电能计量标准管，电磁流量计。

主要是在供电方式及价格方面，两种流量计比较有差别。

注意：水厂出厂水流量计选型关键点是测量精度。

电磁流量计（带电池）600—800口径的价格大概是市电价格的1-1.5倍左右。

首选测量精度高的标准管电磁流量计，其次选择超声波流量计。

1.2.贸易结算流量计的选型依据依据水表结构来分，分为机械水表和流量计。

流量计五大选型方面1. 流量类型在选择流量计之前，首先需要明确需要测量的流体类型。

不同类型的流体有不同的粘度、密度、粘度和流动性，因此需要不同的流量测量方法。

例如，液体可以使用涡街流量计、磁性流量计、质量流量计等，而气体可以使用差压式流量计、热式流量计等。

因此，在选型时，需要准确明确需要测量哪种类型的流体。

2. 流量测量范围选择流量计时，需要考虑设备需要测量的流量范围。

例如，对于液体流量计，通常有标量型和分度型两种不同的测量范围。

标量型可以测量较小的流量范围，而分度型可以测量更大的流量范围。

此外，还需要考虑流量计的最大流量，以确保其能够满足设备的需要。

3. 准确度和精度在测量流量时，准确度和精度是非常重要的指标。

准确度指测量结果与实际值之间的误差，而精度是指测量结果的稳定性和可重复性。

因此，在选型时，需要选择具有较高准确度和稳定精度的流量计，以确保测量结果的准确性。

4. 介质温度和压力介质温度和压力对流量计的正确使用也有很大的影响。

因此，在选择流量计时，需要确保其适用的介质温度和压力范围与设备的使用条件相匹配。

特别是在高温或高压下使用时，需要选择耐高温或高压的特殊流量计。

5. 安装位置和方法最后，流量计的安装位置和方法也非常重要。

安装位置和方法直接影响到流量测量的准确性。

例如，需要确保测量管道的长度和直径足够，以确保流体的流动稳定。

同时，还需考虑流量计的安装方式，应该避免可能影响测量的因素，例如管道弯曲、阻塞和泄漏等。

总结选型流量计时，需要考虑多个因素，其中包括流量类型、测量范围、准确度和精度、介质温度和压力以及安装位置和方法。

只有因素的考虑都充分、准确，才能选择到最适合需求的流量计，从而确保测量结果的准确性和稳定性。

流量计的分类与选型没有一种流量计是完美的，对任何流体、工况都完全适应的，每种流量计都有自己的特点，有着其适应的条件，因此在对各种测量方法和仪表特性作比较全面了解的前提下，选择出最适合、最稳定可靠的最佳形式。

本文介绍了几种流量计的特点和适用环境。

标签电磁式；节流式流量计；孔板流量计是少数几种使用比制造艰难的仪表之一。

这是因为流量是一个动态量，处于运动状态的液体内部不仅存在着粘性摩擦作用，还会产生不稳定的旋涡和二次流等复杂流动现象。

测量仪表本身受到众多因素，如：管道、口径大小、形状（圆形、矩形）、边界条件、介质的物性（温度、压力、密度、粘度、脏污性、腐蚀性等）、流体的流动状态（紊流状态、速度分布等）以及安装条件与水平的影响。

面对国内外十几类、上百个品种的流量仪表（先后发展起来的容积式、差压式、涡轮式、面积式、电磁式、超声波式和热式流量计等类型），如何根据流量、流态、安装要求与环境条件、经济性等因素合理选型，是应用好流量仪表的前提和基础。

除了仪表自身质量要得到保证，工艺数据的提供和仪表的安装、使用、维护是否合理也相当重要。

1 电磁流量计电磁流量计自20世纪50年代末国内首次工业应用以来，七八十年代在流量测量中运用和发展很快。

电磁流量计的工作原理是基于法拉第电磁感应定律，即被测介质垂直于磁力线方向流动，因而在与介质流动和磁力线都垂直的方向上产生一感应电动势EX，当磁场强度B与两极间距离d一定时，则感应电动势EX 与被测介质流量（流速）成正比。

电磁流量计不受温度、压力、粘度、重度等外界因素的影响，测量管内部无收缩或凸出部分的压力损失，另外，流量元件检测出的最初信号，是一个与流体平均流速成精确线性变化的电压，它与流体的其他性质无关，具有很大的优越性。

根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性，测量污水的流量，电磁流量计是一个很好的选择。

它结构紧凑、体积小，安装、操作、维护方便，如测量系统采用智能化设计，整体密封加强，能在较恶劣的环境下正常工作。

各种流量计原理及选型流量计是用于测量流体或气体的流量的仪器。

根据其原理和选型，可以分为以下几类：1. 差压流量计（Differential Pressure Flowmeter）差压流量计根据流体流过管道时的差压来测量流量。

常见的差压流量计包括：孔板流量计、喷嘴流量计、锥形流量计和压缩式流量计等。

选择差压流量计时需要考虑流体的性质、流速范围和压力损失等因素。

2. 流体振荡流量计（Fluid Oscillation Flowmeter）流体振荡流量计通过检测流体振荡产生的频率或幅度来测量流量。

常见的流体振荡流量计包括：涡街流量计、流体惯性流量计和振荡管流量计等。

选择流体振荡流量计时需要考虑流体的物性、流速范围和振荡传感器的精度等因素。

3. 质量流量计（Mass Flowmeter）质量流量计通过测量流体流动前后的压力、温度和浓度等参数的变化来测量流量。

常见的质量流量计包括：热式质量流量计、核子质量流量计和热膨胀质量流量计等。

选择质量流量计时需要考虑流体的物性、测量精度和稳定性等因素。

4. 旋涡流量计（Vortex Flowmeter）旋涡流量计通过测量流体通过传感器时旋涡的频率来测量流量。

选择旋涡流量计时需要考虑流体的物性、流速范围和传感器的精度等因素。

5. 磁流量计（Magnetic Flowmeter）磁流量计通过测量流体中的导电性液体流过磁场产生的电动势来测量流量。

选择磁流量计时需要考虑流体的电导率、流速范围和环境条件等因素。

6. 超声波流量计（Ultrasonic Flowmeter）超声波流量计通过发送和接收超声波信号来测量流体的速度和流量。

常见的超声波流量计包括：时差法超声波流量计和多普勒效应超声波流量计等。

选择超声波流量计时需要考虑流体的物性、流速范围和传感器的灵敏度等因素。

7. 涡街流量计（Vortex Flowmeter）涡街流量计通过测量流体通过传感器时形成的旋涡频率来测量流量。

流量计有哪些种类和选型1. 电磁流量计丈量各种酸、碱、盐等腐蚀液体；各种易燃，易爆介质；各种工业污水，纸浆，泥浆等。

电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体 . 不能用来测量电导率很低的液体介质, 不能测量高温高压流体。

2. 涡街流量计（旋涡流量计）涡街流量计, 主要用于工业管道介质流体的流量丈量, 如气体、液体、蒸气等多种介质。

其特点是压力损失小, 量程范围大, 精度高, 丈量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

⒊浮子流量计（转子流量计）可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量丈量。

⒋科氏力质量流量计质量流量计广泛应用于石化等领域，当今世界上最先进的流量丈量仪表之一，⒌热式（气体）质量流量计适合单一气体和固定比例多组份气体的丈量。

典型应用：工业管道中气体流量测量燃气过程中空气流量测量烟囱排出的烟气流量丈量水处理中瀑气流量测量水泥，卷烟，玻璃厂生产过程中气体流量丈量压缩空气流量丈量天然气，煤气，液化气，火炬气，氢气等气体流量测量钢铁厂加气流量测量⒍超声波流量计目前我国只能用于测量200 ℃以下的流体。

强腐蚀性、非导电性、放射性及易燃易爆介质的流量丈量问题。

⒎涡轮流量计涡轮流量计广泛应用于以下一些测量对象：石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。

总之，没有一种丈量方式或流量计对各种流体及流动情况都能适应的.不同的丈量方式和构造，要求不同的丈量操作、使用方法和使用条件.每种型式都有它特有的优缺点。

因此，应在对各种丈量方式和仪表特性作全面比较的根底上选择适于生产要求的既安生可靠又经济耐用的最正确型式.。

流量计选型1. 引言在各种工业应用中，流量计是一个非常重要的设备，用于精确测量流体的流量。

通过实时监测和记录流体的流速和体积，流量计可以帮助工程师和操作人员控制和优化工艺过程。

然而，在选择合适的流量计时，需要考虑多个因素，如测量范围、测量准确度、安装条件等。

本文将介绍流量计的常见类型，并提供一些选型指南，以帮助读者在选择合适的流量计时做出明智的决策。

2. 流量计的常见类型2.1 机械式流量计机械式流量计是最早被广泛使用的流量计之一，它通过测量流体通过一个特定的管道或孔口的流速来计算流量。

常见的机械式流量计包括涡轮式流量计、节流装置和孔板流量计。

机械式流量计的优点是结构简单、价格低廉，并且适用于各种流体和介质。

然而，由于机械式流量计受到流体的黏度、密度和温度的影响，其测量准确度较低。

2.2 电磁式流量计电磁式流量计利用法拉第电磁感应定律测量导电流体的流量。

当流体通过电磁感应器时，感应器产生的磁场会随着流速的变化而改变，通过测量改变后的磁场可以计算出流量。

电磁式流量计具有测量范围大、精度高、抗干扰能力强的优点，适用于液体和气体的测量，但对于非导电流体无法使用。

2.3 质量式流量计质量式流量计是通过测量流体通过流量计的质量来计算流量，而不是通过测量速度或体积。

质量式流量计可以测量各种流体和气体，具有高精度、高稳定性的特点。

然而，质量式流量计通常比其他类型的流量计更昂贵，并且对于大流量的测量可能不适用。

3. 流量计的选型指南3.1 测量范围在选择流量计时，首先需要确定要测量的流量范围。

根据应用的具体要求，选择一个能够满足最大和最小流量需求的流量计是至关重要的。

如果流量计的范围太小，可能无法精确测量高流量值；如果范围太大，可能无法检测到低流量或精度降低。

3.2 测量准确度测量准确度是选择流量计时要考虑的另一个重要因素。

不同类型的流量计具有不同的准确度要求，因此需要根据应用的需求进行权衡。

通常情况下，要求更高的测量准确度会导致更高的成本。

常用流量计选型指南随着工业自动化的发展，流量计的应用越来越广泛。

流量计是测量流体工程中流量的仪器，一般分为机械式和电子式两种。

在选择流量计时，应根据具体的使用场景、测量对象、测量精度等因素做出合适的选择。

机械式流量计流量挡板式流量计流量挡板式流量计适用于中小流量场合，根据独立安装于管道内或在仪表室内通过玻璃镜观察型式的构造原理，通过流过流量挡板的介质将介质量的值换算成流量值并输出。

流量挡板式流量计测量范围广，但精度不高，一般用于水、空气等低粘度、中低温的液体和气体。

涡轮流量计涡轮流量计是在流体流经螺旋桨叶片产生涡旋的作用下，然后以不同的速度流体流经叶轮的作用而进行测量的一种流量计，具有结构简单、精度高、稳定性好、反应速度快和对管道不造成压力损失等特点。

应用领域非常广泛，特别是用在高温、低温、高粘度、及含有一定浓度颗粒的液体中。

电磁流量计电磁流量计是利用从感应电极叉中渗透入测量管中的磁场线对导电流体在流动状态下产生的感应电势进行测量的计算器。

电磁流量计有防腐、耐高压等特点。

适用于输送各种酸、碱、盐、浆、污水等液体介质的流量测量。

该种流量计无阻力、旋转部件少，再加上一定的抗干扰能力，故使用范围广泛。

电子式流量计磁性流量计磁性流量计也是一种电磁流量计，它与常规电磁流量计不同之处是磁性流量计采用磁阻式传感器和永磁体构成的磁场源，从而消除了电磁流量计中信号质量受电源干扰的问题，从而信号更稳定、精度更高。

还可以耐受剧烈的液体脉动和磨损，并能适应各种温度、压力、表层弯曲、雷诺数高低等状态，具有广泛的应用前景。

脉冲流量计脉冲流量计是通过测量管壁中某一特定点上的压力变化，按照线性规律变化的脉冲信号所获得的流量测量值。

应用于介质流量调节和小流量测量。

测量主要基于简易结构和低成本。

然而，精度低、静态压力损失大，不应使用于高粘度或有硬颗粒的液流。

微流量计微流量计是一种基于微机电系统（MEMS，Micro-Electro-Mechanical System）技术和微流体学的计量仪器。

流量计的常见选型及使用注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!在工业生产中，流量计作为一种用来测量液体、气体或固体流速的仪器，在自动化控制系统中扮演着重要的角色。
