流量测量仪表ppt课件

流量测量仪表ppt课件
管将差压信号传递给差压变送器，转换成4～
20mA.DC标准信号，经流量显示仪，便显示出管道内
的瞬时和累积流量。

孔板图形
节流装置的取压方式






节流装置的取压方式，孔板有5种，喷嘴只有角接取压和径
距取压两种。
1、角接取压 上、下游侧取压孔轴心线与孔板（喷嘴）前后
端面的间距各等于取压直径的一半，因而取压孔穿透处与孔
① 孔板装反，入口阻力减小，相对压差降低，仪
表指示偏低
② 标准节流元件是在流体的紊流工况下工作的。
因为节流装置的流量系数是在典型的紊流流速下取
得的。
③ 节流孔板安装要求一般直管段板前（10）D，
板后（5）D。如果条件具备板前直管段最好（30-50）
D。

④在孔板加工的技术要求中，上游平面应和孔板
灌隔离液的差压流量计，在启动前，即在打开孔板取压
阀之前，必须先将平衡阀门切断，一防止隔离液冲走。在
停用时，必须首先切断取压阀门，然后方可打开平衡阀门，
使仪表处于平衡状态。
温度压力补偿

压差式流量计在使用中的测量误差往往来自被测介质中工作状态
的变动、节流装置安装不正确、孔板入口边缘的磨损、节流装置内
差压变送器因零位误差，，指示为2%，则流量的指示误差是
多少？
因为流量和差压的平方根成正比，所以差压为2%时，流量为

Q=√0.02=14.14%
所以流量很小时，由于压差表的误差而引起的流量指示误差
会很大，所以一般规定流量表应在其刻度的30%以上。同时，
应该对差压式流量计进行小信号切除，一般切除5%左右。
玻璃转子流量计

流量计的分类及选型共59页61页PPT

流量计的分类及选型共59页61页PPT

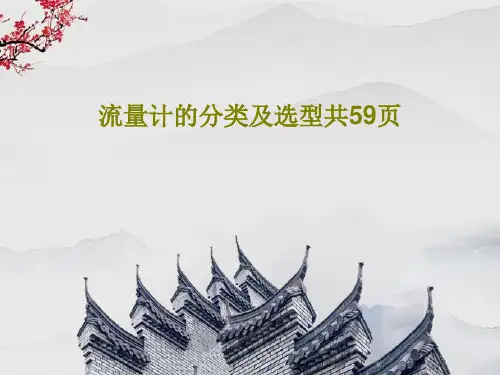

流量计的分类及选型共59页
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
பைடு நூலகம்

流量计PPT课件

流量计PPT课件

课件重点
主要介绍流量测量的基本知识和常用的 流量检测仪表。
主要内容：
第一部分 流量计的基本知识 第二部分 流量计的选型 第三部分 流量计的安装 第四部分 流量计的使用和维护
第一部分 流量计的基本知识
流量定义：
指单位时间内流体(气体、液体或固体 颗粒等)流经管道或设备某处横截面的数 量，又称瞬时流量。
一体式电磁流量计
工作原理 ---------超声波流量计
超声波脉冲在上下游两侧传感器间来回传 播，由于上下游传播速度不同，产生时 间差，根据时差大小测出流量。传播时 间技术是用一对传感器，每个传感器都 发送和接受超声波信号并穿过流体。当 流体流动时,向下游方向信号传播时间比 向上游方向的传播时间短。时差与流体 速度成正比，测出时差即测出流量和方 向。
2．测量主机：主机与探头之间由两根双 屏蔽电缆连接。
传播速度差拨又分为：Z法(透过法)、V 法(反射法)、X法(交叉法)等。
工作原理 ---------涡街流量计
在特定的流动条件下，一部分流体动能 转化为流体振动，其振动频率与流速 （流量）有确定的比例关系，依据这种 原理工作的流量计称为流体振动流量计。
超声测量仪表的流量测量准确度几乎不 受被测流体温度、压力、粘度、密度等 参数的影响 。
超声波流量计由超声波换能器、电子线 路及流量显示和累积系统三部分组成。
超声波流量计的电子线路包括发射、接 收、信号处理和显示电路。
1．声学系统：由安装于待测管道外表面 的一对超声波探头（换能器）组成。
3．热膨胀率
热膨胀率是指流体温度变化1℃时其体积 的相对变化率，
4．压缩系数
压缩系数是指当流体温度不变，所受压 力变化时，其体积的变化率.
5．雷诺数

流量计课件

流量计课件

3．容积式流量计：主要利用流体连续通过 一定容积之后进行流量累积的原理。属于 这类流量计的有椭圆齿轮流量计和腰轮流 量计。 4．其它类型流量计：如基于电磁感应原理 的电磁流量计、涡街流量计等。
第四节 差压式流量测量方法及 测量仪表
差压式流量测量方法，是根据伯努利方 程提供的基本原理，通过测量流体差压 信号来反映流体流量的测量方法。 差压式流量计

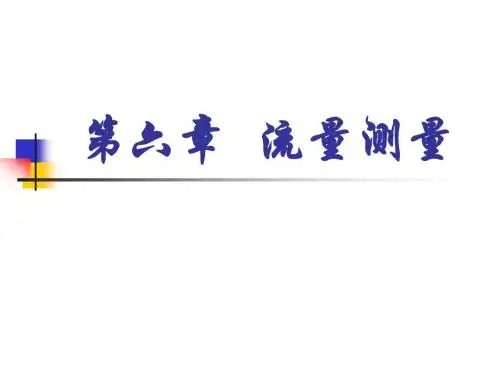

第六章 流量测量
